Газобетон

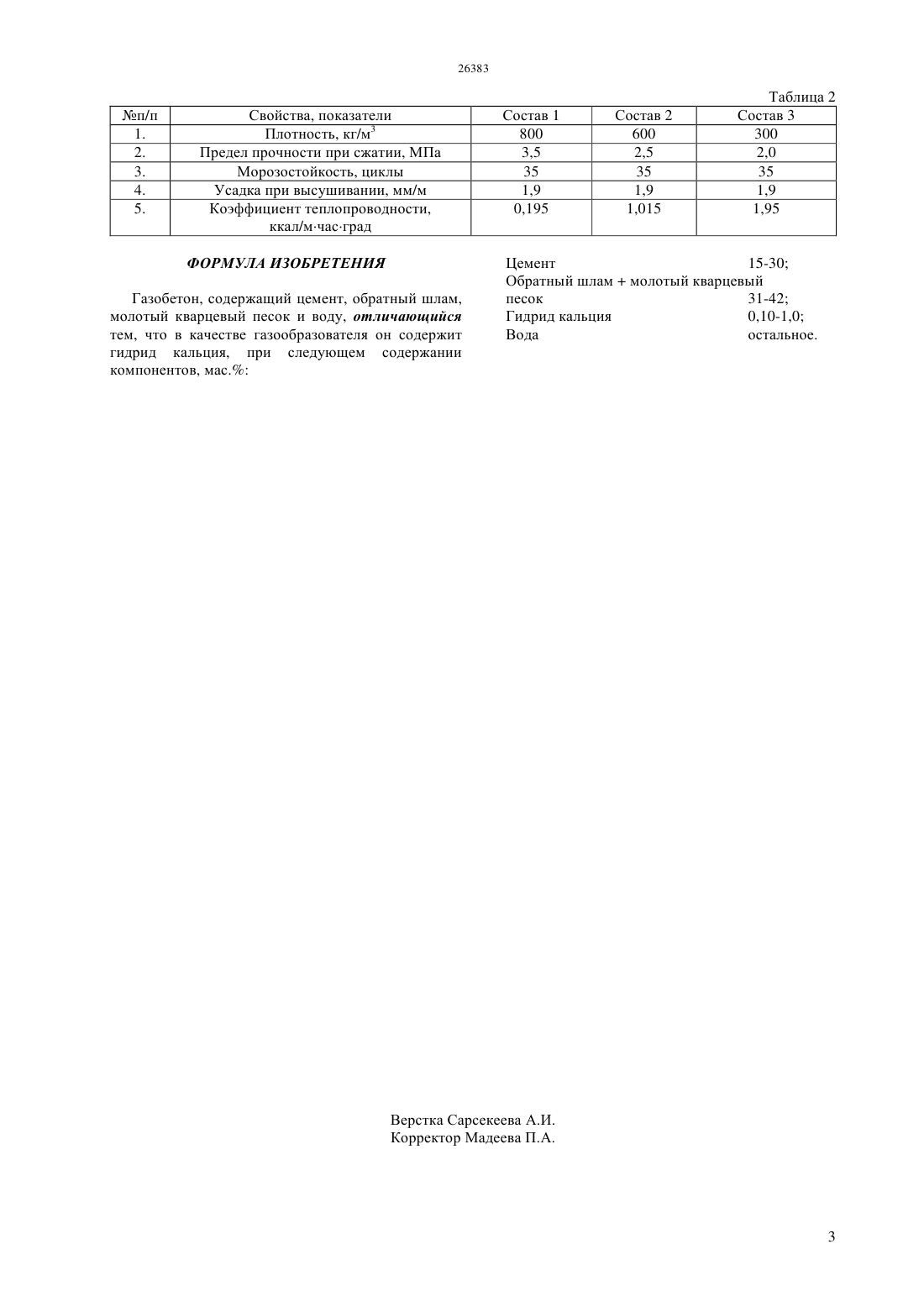

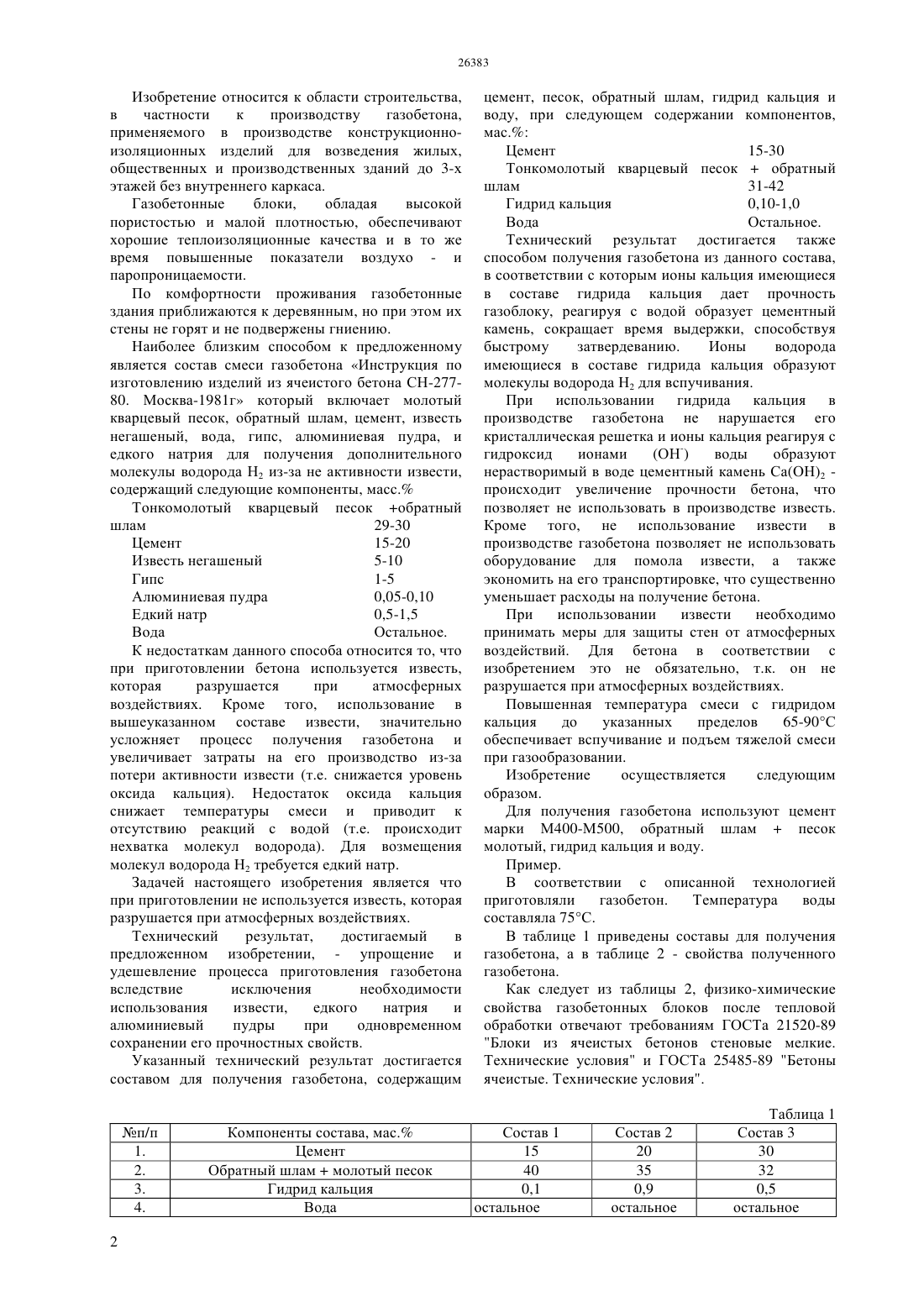

(51) 04 28/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ молотый кварцевый песок, обратный шлам, гидрид кальция и воду, при следующем соотношении компонентов, в мас. цемент - 15-30,обратный шлам молотый кварцевый песок - 31-42, гидрид кальция - 0,10-1,0, вода - остальное. В составе указанного газобетона, заключающемся в том, что алюминиевую пудру заменяют с гидридом кальция. Цемент, песок и обратный шлам и гидрид кальция одновременно перемешивают,заливают полученную смесь в форму и выдерживают для вспучивания и затвердевания, далее срезают горбушку и автоклавируют. Технический результат(56) Инструкция по изготовлению изделий из ячеистого бетона -277-80. Москва-1981 г(57) Изобретение относится к области строительства, в частности к производству газобетона,применяемого в производстве конструкционно-изоляционных изделий для возведения жилых,общественных и производственных зданий до 3-х этажей без внутреннего каркаса. Газобетона содержит цемент, 26383 Изобретение относится к области строительства,в частности к производству газобетона,применяемого в производстве конструкционноизоляционных изделий для возведения жилых,общественных и производственных зданий до 3-х этажей без внутреннего каркаса. Газобетонные блоки,обладая высокой пористостью и малой плотностью, обеспечивают хорошие теплоизоляционные качества и в то же время повышенные показатели воздухо - и паропроницаемости. По комфортности проживания газобетонные здания приближаются к деревянным, но при этом их стены не горят и не подвержены гниению. Наиболее близким способом к предложенному является состав смеси газобетона Инструкция по изготовлению изделий из ячеистого бетона СН-27780. Москва-1981 г который включает молотый кварцевый песок, обратный шлам, цемент, известь негашеный, вода, гипс, алюминиевая пудра, и едкого натрия для получения дополнительного молекулы водорода Н 2 из-за не активности извести,содержащий следующие компоненты, масс. Тонкомолотый кварцевый песок обратный шлам 29-30 Цемент 15-20 Известь негашеный 5-10 Гипс 1-5 Алюминиевая пудра 0,05-0,10 Едкий натр 0,5-1,5 Вода Остальное. К недостаткам данного способа относится то, что при приготовлении бетона используется известь,которая разрушается при атмосферных воздействиях. Кроме того, использование в вышеуказанном составе извести, значительно усложняет процесс получения газобетона и увеличивает затраты на его производство из-за потери активности извести (т.е. снижается уровень оксида кальция). Недостаток оксида кальция снижает температуры смеси и приводит к отсутствию реакций с водой (т.е. происходит нехватка молекул водорода). Для возмещения молекул водорода Н 2 требуется едкий натр. Задачей настоящего изобретения является что при приготовлении не используется известь, которая разрушается при атмосферных воздействиях. Технический результат,достигаемый в предложенном изобретении, - упрощение и удешевление процесса приготовления газобетона вследствие исключения необходимости использования извести,едкого натрия и алюминиевый пудры при одновременном сохранении его прочностных свойств. Указанный технический результат достигается составом для получения газобетона, содержащим Компоненты состава, мас. Цемент Обратный шламмолотый песок Гидрид кальция Вода цемент, песок, обратный шлам, гидрид кальция и воду, при следующем содержании компонентов,мас. Цемент 15-30 Тонкомолотый кварцевый песокобратный шлам 31-42 Гидрид кальция 0,10-1,0 Вода Остальное. Технический результат достигается также способом получения газобетона из данного состава,в соответствии с которым ионы кальция имеющиеся в составе гидрида кальция дает прочность газоблоку, реагируя с водой образует цементный камень, сокращает время выдержки, способствуя быстрому затвердеванию. Ионы водорода имеющиеся в составе гидрида кальция образуют молекулы водорода Н 2 для вспучивания. При использовании гидрида кальция в производстве газобетона не нарушается его кристаллическая решетка и ионы кальция реагируя с гидроксид ионами(ОН-) воды образуют нерастворимый в воде цементный камень Са(ОН)2 происходит увеличение прочности бетона, что позволяет не использовать в производстве известь. Кроме того, не использование извести в производстве газобетона позволяет не использовать оборудование для помола извести, а также экономить на его транспортировке, что существенно уменьшает расходы на получение бетона. При использовании извести необходимо принимать меры для защиты стен от атмосферных воздействий. Для бетона в соответствии с изобретением это не обязательно, т.к. он не разрушается при атмосферных воздействиях. Повышенная температура смеси с гидридом кальция до указанных пределов 65-90 С обеспечивает вспучивание и подъем тяжелой смеси при газообразовании. Изобретение осуществляется следующим образом. Для получения газобетона используют цемент марки М 400-М 500, обратный шлампесок молотый, гидрид кальция и воду. Пример. В соответствии с описанной технологией приготовляли газобетон. Температура воды составляла 75 С. В таблице 1 приведены составы для получения газобетона, а в таблице 2 - свойства полученного газобетона. Как следует из таблицы 2, физико-химические свойства газобетонных блоков после тепловой обработки отвечают требованиям ГОСТа 21520-89 Блоки из ячеистых бетонов стеновые мелкие. Технические условия и ГОСТа 25485-89 Бетоны ячеистые. Технические условия. Свойства, показатели Плотность, кг/м 3 Предел прочности при сжатии, МПа Морозостойкость, циклы Усадка при высушивании, мм/м Коэффициент теплопроводности,ккал/мчасград ФОРМУЛА ИЗОБРЕТЕНИЯ Газобетон, содержащий цемент, обратный шлам,молотый кварцевый песок и воду, отличающийся тем, что в качестве газообразователя он содержит гидрид кальция, при следующем содержании компонентов, мас. Цемент 15-30 Обратный шламмолотый кварцевый песок 31-42 Гидрид кальция 0,10-1,0 Вода остальное.
