Распылительная насадка

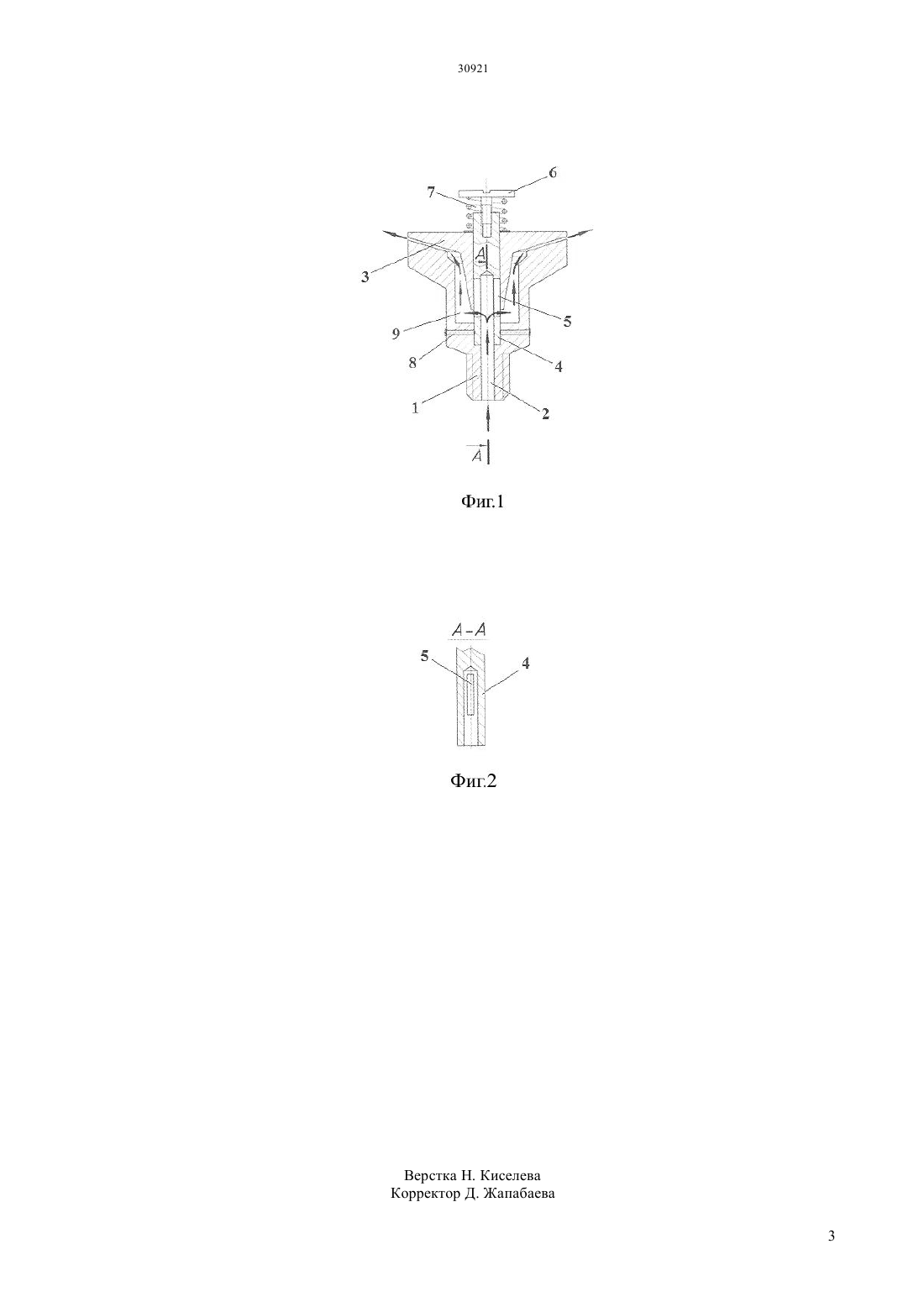

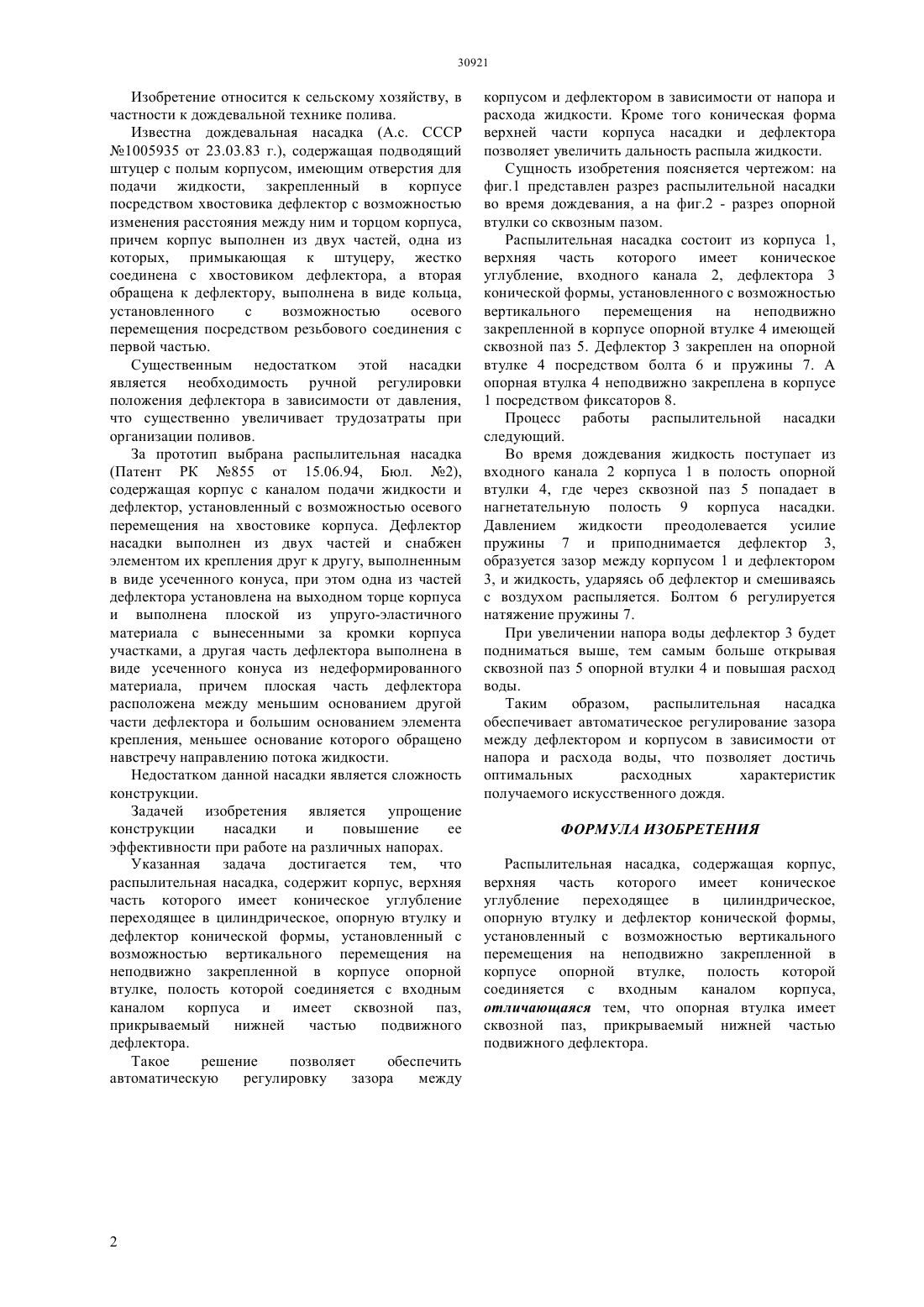

(51) 01 25/00 (2006.01) 05 1/18 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ углубление переходящее в цилиндрическое,опорную втулку и дефлектор конической формы,установленный с возможностью вертикального перемещения на неподвижно закрепленной в корпусе опорной втулке, полость которой соединяется с входным каналом корпуса и имеет сквозной паз, прикрываемый нижней частью подвижного дефлектора. Распылительная насадка обеспечивает автоматическое регулирование зазора между дефлектором и корпусом в зависимости от напора и расхода воды, что позволяет достичь оптимальных расходных характеристик получаемого искусственного дождя. Кроме того коническая форма верхней части корпуса насадки и дефлектора позволяет увеличить дальность распыла жидкости.(72) Куртебаев Болат Мажитович Мирдадаев Миробит Салимович Калашников Александр Афанасьевич Мамучев Руслан Алиевич Хе Илья Николаевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский интитут водного хозяйства(57) Изобретение относится к сельскому хозяйству,в частности к дождевальной технике полива. Распылительная насадка, содержит корпус,верхняя часть которого имеет коническое Изобретение относится к сельскому хозяйству, в частности к дождевальной технике полива. Известна дождевальная насадка (А.с. СССР 1005935 от 23.03.83 г.), содержащая подводящий штуцер с полым корпусом, имеющим отверстия для подачи жидкости, закрепленный в корпусе посредством хвостовика дефлектор с возможностью изменения расстояния между ним и торцом корпуса,причем корпус выполнен из двух частей, одна из которых, примыкающая к штуцеру, жестко соединена с хвостовиком дефлектора, а вторая обращена к дефлектору, выполнена в виде кольца,установленного с возможностью осевого перемещения посредством резьбового соединения с первой частью. Существенным недостатком этой насадки является необходимость ручной регулировки положения дефлектора в зависимости от давления,что существенно увеличивает трудозатраты при организации поливов. За прототип выбрана распылительная насадка(Патент РК 855 от 15.06.94, Бюл. 2),содержащая корпус с каналом подачи жидкости и дефлектор, установленный с возможностью осевого перемещения на хвостовике корпуса. Дефлектор насадки выполнен из двух частей и снабжен элементом их крепления друг к другу, выполненным в виде усеченного конуса, при этом одна из частей дефлектора установлена на выходном торце корпуса и выполнена плоской из упруго-эластичного материала с вынесенными за кромки корпуса участками, а другая часть дефлектора выполнена в виде усеченного конуса из недеформированного материала, причем плоская часть дефлектора расположена между меньшим основанием другой части дефлектора и большим основанием элемента крепления, меньшее основание которого обращено навстречу направлению потока жидкости. Недостатком данной насадки является сложность конструкции. Задачей изобретения является упрощение конструкции насадки и повышение ее эффективности при работе на различных напорах. Указанная задача достигается тем, что распылительная насадка, содержит корпус, верхняя часть которого имеет коническое углубление переходящее в цилиндрическое, опорную втулку и дефлектор конической формы, установленный с возможностью вертикального перемещения на неподвижно закрепленной в корпусе опорной втулке, полость которой соединяется с входным каналом корпуса и имеет сквозной паз,прикрываемый нижней частью подвижного дефлектора. Такое решение позволяет обеспечить автоматическую регулировку зазора между корпусом и дефлектором в зависимости от напора и расхода жидкости. Кроме того коническая форма верхней части корпуса насадки и дефлектора позволяет увеличить дальность распыла жидкости. Сущность изобретения поясняется чертежом на фиг.1 представлен разрез распылительной насадки во время дождевания, а на фиг.2 - разрез опорной втулки со сквозным пазом. Распылительная насадка состоит из корпуса 1,верхняя часть которого имеет коническое углубление, входного канала 2, дефлектора 3 конической формы, установленного с возможностью вертикального перемещения на неподвижно закрепленной в корпусе опорной втулке 4 имеющей сквозной паз 5. Дефлектор 3 закреплен на опорной втулке 4 посредством болта 6 и пружины 7. А опорная втулка 4 неподвижно закреплена в корпусе 1 посредством фиксаторов 8. Процесс работы распылительной насадки следующий. Во время дождевания жидкость поступает из входного канала 2 корпуса 1 в полость опорной втулки 4, где через сквозной паз 5 попадает в нагнетательную полость 9 корпуса насадки. Давлением жидкости преодолевается усилие пружины 7 и приподнимается дефлектор 3,образуется зазор между корпусом 1 и дефлектором 3, и жидкость, ударяясь об дефлектор и смешиваясь с воздухом распыляется. Болтом 6 регулируется натяжение пружины 7. При увеличении напора воды дефлектор 3 будет подниматься выше, тем самым больше открывая сквозной паз 5 опорной втулки 4 и повышая расход воды. Таким образом,распылительная насадка обеспечивает автоматическое регулирование зазора между дефлектором и корпусом в зависимости от напора и расхода воды, что позволяет достичь оптимальных расходных характеристик получаемого искусственного дождя. ФОРМУЛА ИЗОБРЕТЕНИЯ Распылительная насадка, содержащая корпус,верхняя часть которого имеет коническое углубление переходящее в цилиндрическое,опорную втулку и дефлектор конической формы,установленный с возможностью вертикального перемещения на неподвижно закрепленной в корпусе опорной втулке, полость которой соединяется с входным каналом корпуса,отличающаяся тем, что опорная втулка имеет сквозной паз, прикрываемый нижней частью подвижного дефлектора.
