Способ подбора валков легкоосыпающихся сельскохозяйственных культур очесывающей жаткой

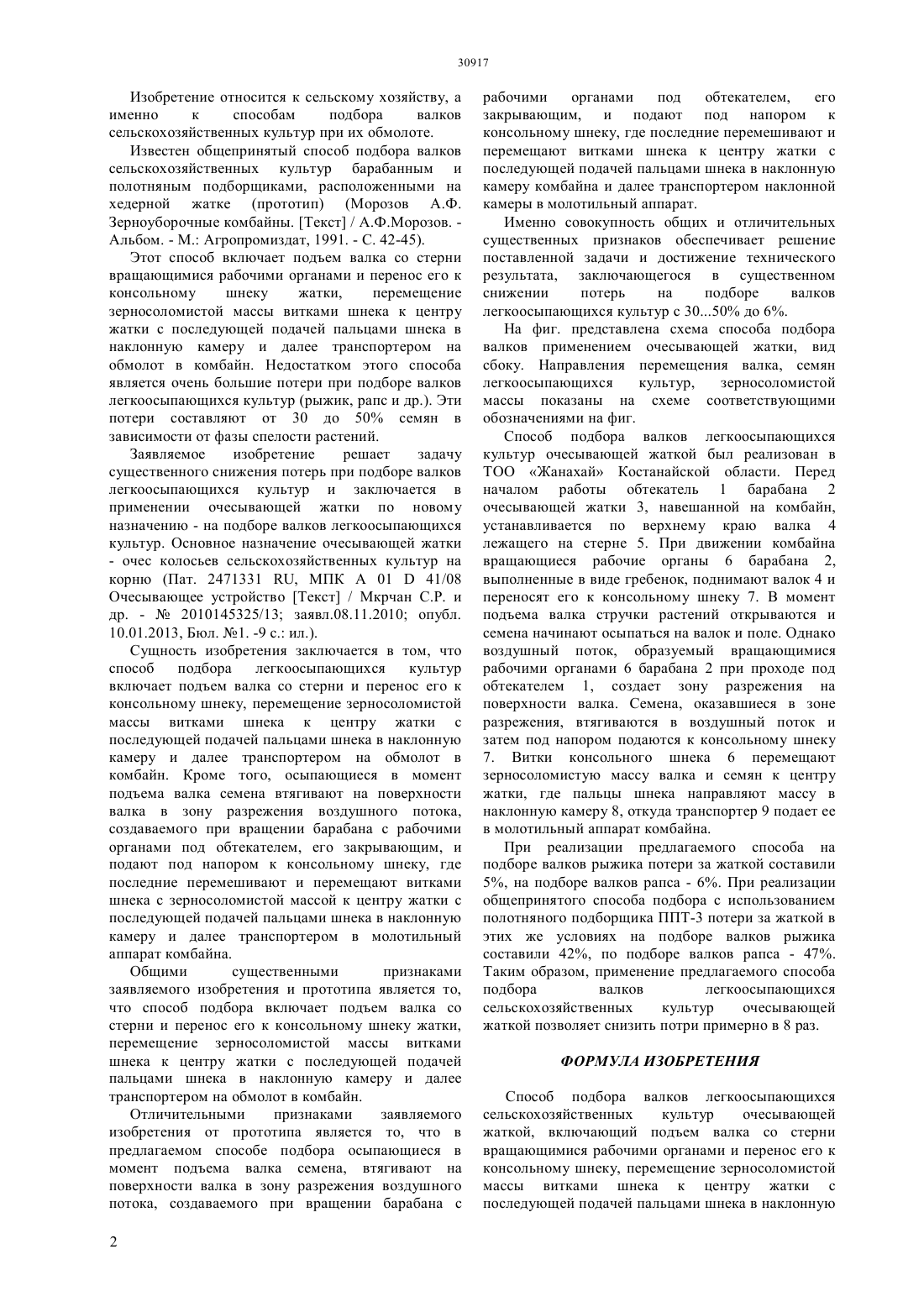

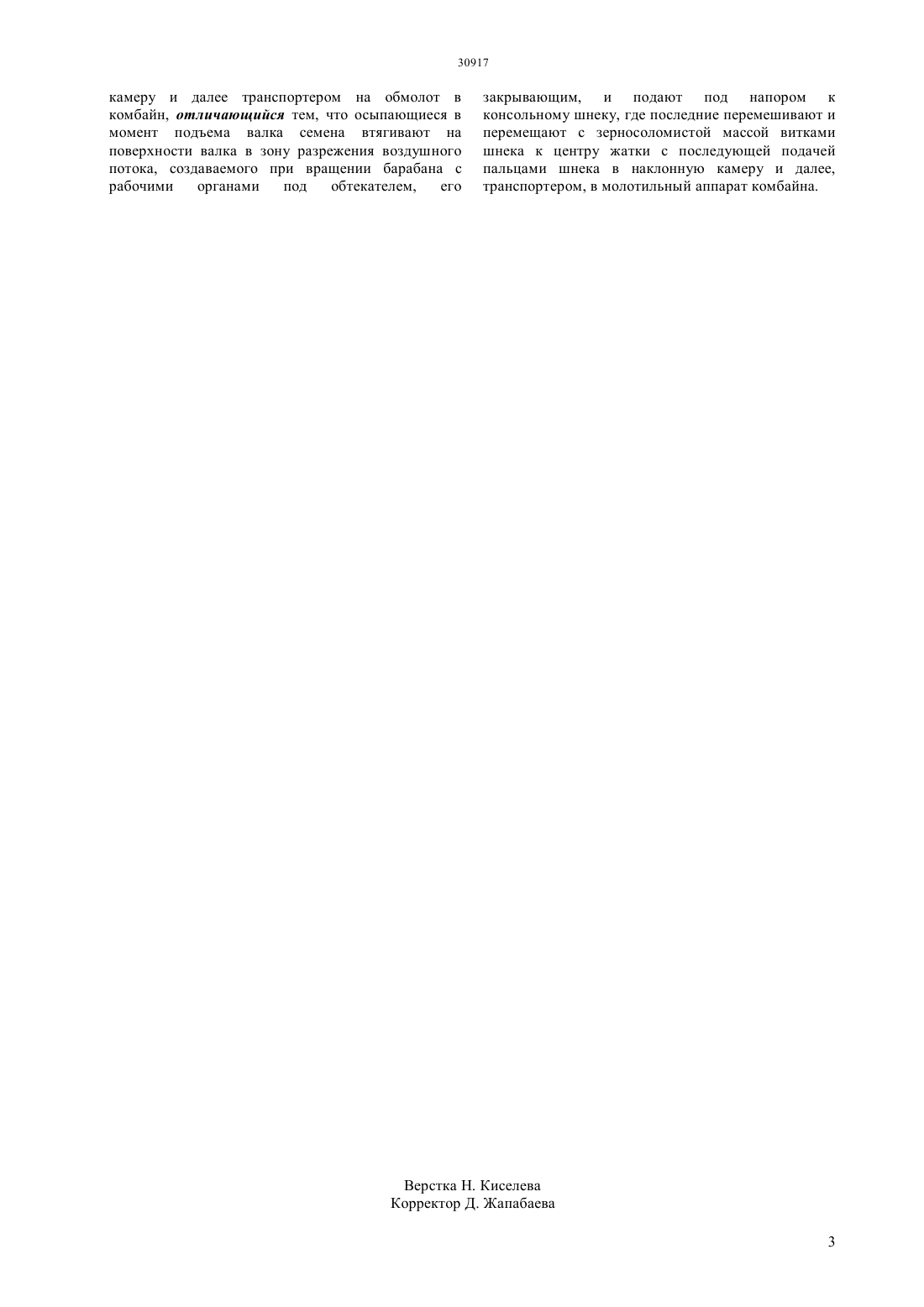

(51) 01 41/00 (2006.01) 01 45/00 (2006.01) 01 91/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ валка со стерни и перенос его к консольному шнеку,перемещение зерносоломистой массы витками шнека к центру жатки с последующей подачей пальцами шнека в наклонную камеру и далее транспортером на обмолот в комбайн. Осыпающиеся в момент подъема валка семена втягиваются на поверхности валка в зону разрежения воздушного потока, создаваемого при вращении барабана с рабочими органами под обтекателем, его закрывающим, и подаются под напором к консольному шнеку, где последние перемешиваются и перемещаются витками шнека к центру жатки с последующей подачей пальцами в наклонную камеру и далее транспортером в молотильный аппарат комбайна. Применение предлагаемого способа позволяет снизить потери при подборе легкоосыпающихся культур.(72) Астафьев Владимир ЛеонидовичПигарев Евгений ВикторовичИгнатов Владимир ДмитриевичЖак Валерий ИосифовичИванченко Павел Григорьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) СПОСОБ ПОДБОРА ВАЛКОВ ЛЕГКООСЫПАЮЩИХСЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР ОЧЕСЫВАЮЩЕЙ ЖАТКОЙ(57) Изобретение относится к сельскому хозяйству,а именно к способам подбора валков сельскохозяйственных культур при их обмолоте. Способ подбора растений легкоосыпающихся культур очесывающей жаткой включает подъем Изобретение относится к сельскому хозяйству, а именно к способам подбора валков сельскохозяйственных культур при их обмолоте. Известен общепринятый способ подбора валков сельскохозяйственных культур барабанным и полотняным подборщиками, расположенными на хедерной жатке (прототип) (Морозов А.Ф. Зерноуборочные комбайны. Текст / А.Ф.Морозов. Альбом. - М. Агропромиздат, 1991. - С. 42-45). Этот способ включает подъем валка со стерни вращающимися рабочими органами и перенос его к консольному шнеку жатки,перемещение зерносоломистой массы витками шнека к центру жатки с последующей подачей пальцами шнека в наклонную камеру и далее транспортером на обмолот в комбайн. Недостатком этого способа является очень большие потери при подборе валков легкоосыпающихся культур (рыжик, рапс и др.). Эти потери составляют от 30 до 50 семян в зависимости от фазы спелости растений. Заявляемое изобретение решает задачу существенного снижения потерь при подборе валков легкоосыпающихся культур и заключается в применении очесывающей жатки по новому назначению - на подборе валков легкоосыпающихся культур. Основное назначение очесывающей жатки- очес колосьев сельскохозяйственных культур на корню (Пат. 2471331 , МПК А 0141/08 Очесывающее устройство Текст / Мкрчан С.Р. и др. -2010145325/13 заявл.08.11.2010 опубл. 10.01.2013, Бюл. 1. -9 с. ил.). Сущность изобретения заключается в том, что способ подбора легкоосыпающихся культур включает подъем валка со стерни и перенос его к консольному шнеку, перемещение зерносоломистой массы витками шнека к центру жатки с последующей подачей пальцами шнека в наклонную камеру и далее транспортером на обмолот в комбайн. Кроме того, осыпающиеся в момент подъема валка семена втягивают на поверхности валка в зону разрежения воздушного потока,создаваемого при вращении барабана с рабочими органами под обтекателем, его закрывающим, и подают под напором к консольному шнеку, где последние перемешивают и перемещают витками шнека с зерносоломистой массой к центру жатки с последующей подачей пальцами шнека в наклонную камеру и далее транспортером в молотильный аппарат комбайна. Общими существенными признаками заявляемого изобретения и прототипа является то,что способ подбора включает подъем валка со стерни и перенос его к консольному шнеку жатки,перемещение зерносоломистой массы витками шнека к центру жатки с последующей подачей пальцами шнека в наклонную камеру и далее транспортером на обмолот в комбайн. Отличительными признаками заявляемого изобретения от прототипа является то, что в предлагаемом способе подбора осыпающиеся в момент подъема валка семена, втягивают на поверхности валка в зону разрежения воздушного потока, создаваемого при вращении барабана с 2 рабочими органами под обтекателем,его закрывающим, и подают под напором к консольному шнеку, где последние перемешивают и перемещают витками шнека к центру жатки с последующей подачей пальцами шнека в наклонную камеру комбайна и далее транспортером наклонной камеры в молотильный аппарат. Именно совокупность общих и отличительных существенных признаков обеспечивает решение поставленной задачи и достижение технического результата, заключающегося в существенном снижении потерь на подборе валков легкоосыпающихся культур с 3050 до 6. На фиг. представлена схема способа подбора валков применением очесывающей жатки, вид сбоку. Направления перемещения валка, семян легкоосыпающихся культур,зерносоломистой массы показаны на схеме соответствующими обозначениями на фиг. Способ подбора валков легкоосыпающихся культур очесывающей жаткой был реализован в ТОО Жанахай Костанайской области. Перед началом работы обтекатель 1 барабана 2 очесывающей жатки 3, навешанной на комбайн,устанавливается по верхнему краю валка 4 лежащего на стерне 5. При движении комбайна вращающиеся рабочие органы 6 барабана 2,выполненные в виде гребенок, поднимают валок 4 и переносят его к консольному шнеку 7. В момент подъема валка стручки растений открываются и семена начинают осыпаться на валок и поле. Однако воздушный поток, образуемый вращающимися рабочими органами 6 барабана 2 при проходе под обтекателем 1, создает зону разрежения на поверхности валка. Семена, оказавшиеся в зоне разрежения, втягиваются в воздушный поток и затем под напором подаются к консольному шнеку 7. Витки консольного шнека 6 перемещают зерносоломистую массу валка и семян к центру жатки, где пальцы шнека направляют массу в наклонную камеру 8, откуда транспортер 9 подает ее в молотильный аппарат комбайна. При реализации предлагаемого способа на подборе валков рыжика потери за жаткой составили 5, на подборе валков рапса - 6. При реализации общепринятого способа подбора с использованием полотняного подборщика ППТ-3 потери за жаткой в этих же условиях на подборе валков рыжика составили 42, по подборе валков рапса - 47. Таким образом, применение предлагаемого способа подбора валков легкоосыпающихся сельскохозяйственных культур очесывающей жаткой позволяет снизить потри примерно в 8 раз. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ подбора валков легкоосыпающихся сельскохозяйственных культур очесывающей жаткой, включающий подъем валка со стерни вращающимися рабочими органами и перенос его к консольному шнеку, перемещение зерносоломистой массы витками шнека к центру жатки с последующей подачей пальцами шнека в наклонную камеру и далее транспортером на обмолот в комбайн, отличающийся тем, что осыпающиеся в момент подъема валка семена втягивают на поверхности валка в зону разрежения воздушного потока, создаваемого при вращении барабана с рабочими органами под обтекателем,его закрывающим, и подают под напором к консольному шнеку, где последние перемешивают и перемещают с зерносоломистой массой витками шнека к центру жатки с последующей подачей пальцами шнека в наклонную камеру и далее,транспортером, в молотильный аппарат комбайна.
