Способ образования валка стеблевых сельскохозяйственных культур и устройство для его осуществления

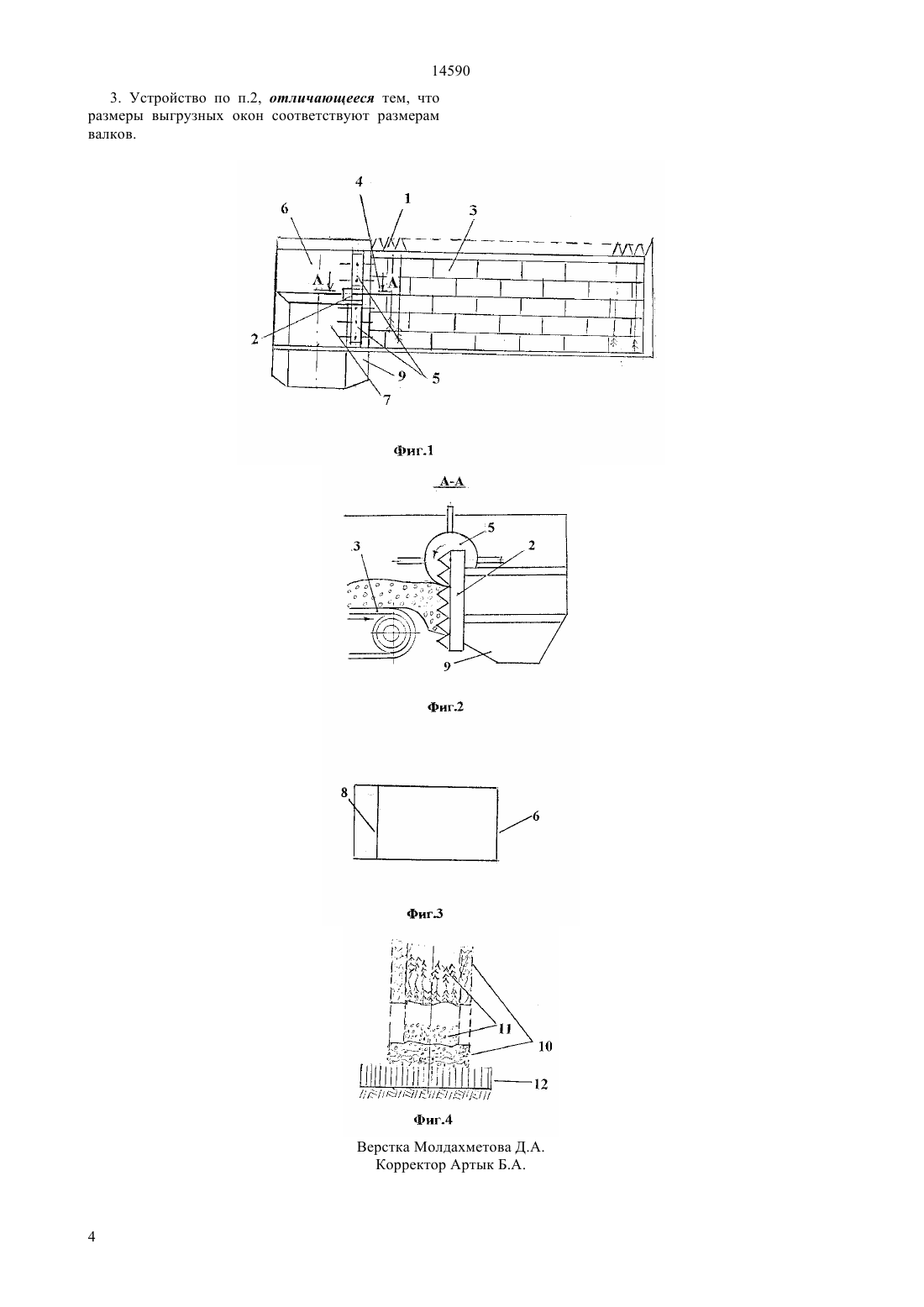

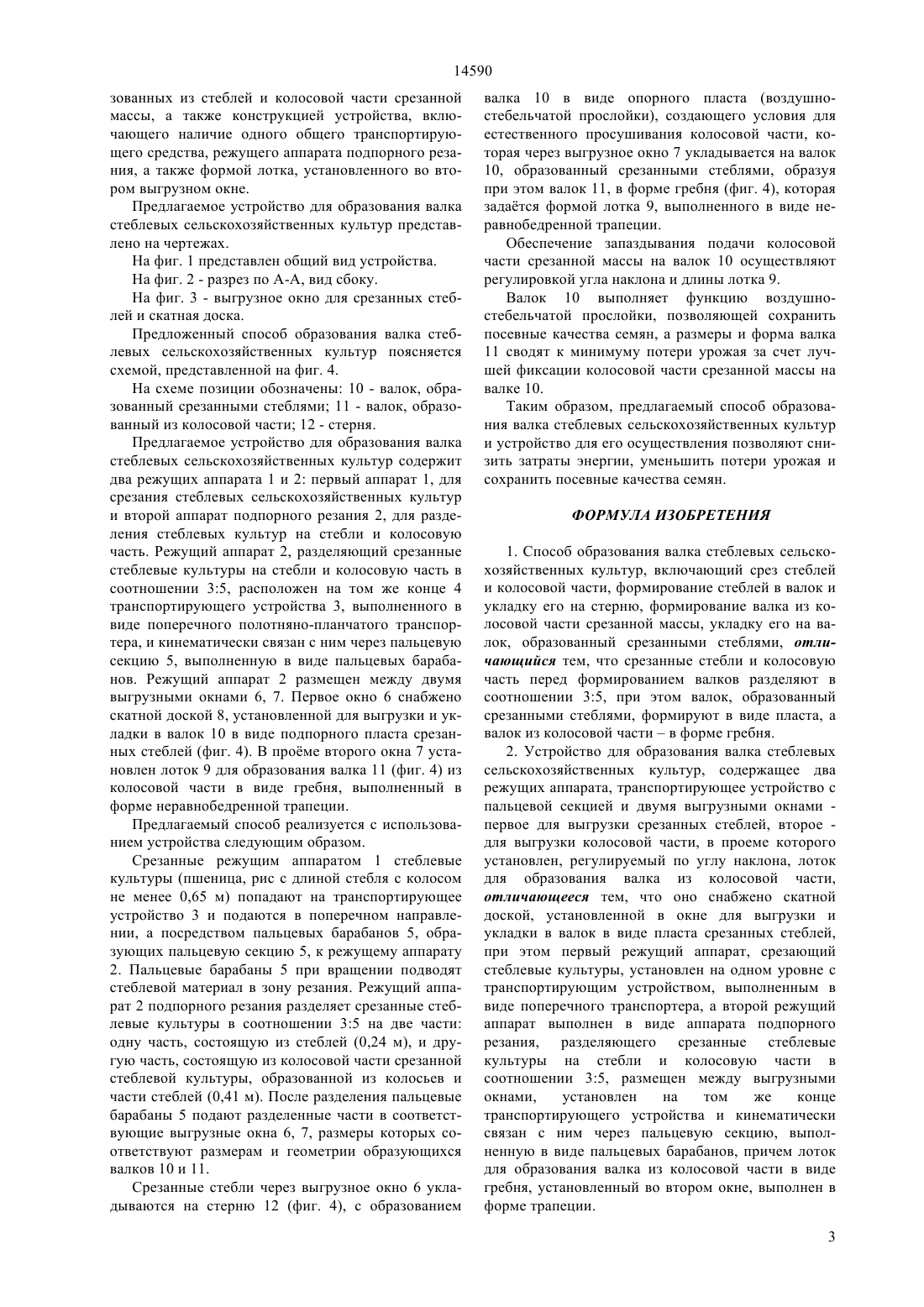

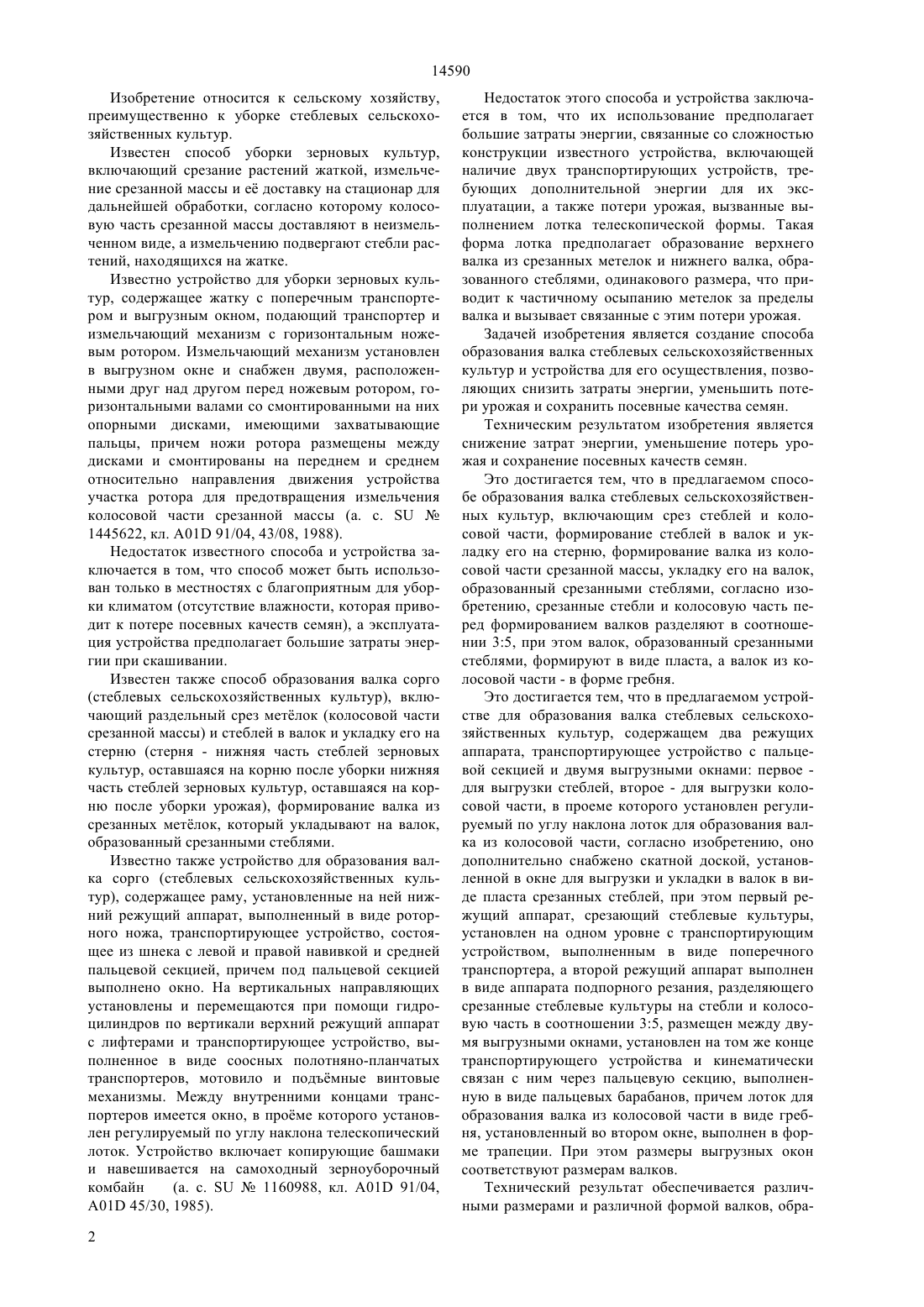

(51) 01 91/04 (2006.01) 01 43/08 (2006.01) 01 34/23 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Это достигается тем, что в предлагаемом, устройстве для образования валка стеблевых сельскохозяйственных культур, содержащем два режущих аппарата, транспортирующее устройство с пальцевой секцией и двумя выгрузными окнами первое для выгрузки стеблей, второе - для выгрузки колосовой части, в проеме которого установлен регулируемый по углу наклона лоток для образования валка из колосовой части, согласно изобретению, оно дополнительно снабжено скатной доской, установленной в окне для выгрузки и укладки в валок в виде пласта срезанных стеблей, при этом первый режущий аппарат, срезающий стеблевые культуры,установлен на одном уровне с транспортирующим устройством, выполненным в виде поперечного транспортера, а второй режущий аппарат выполнен в виде аппарата подпорного резания, разделяющего срезанные стеблевые культуры на стебли и колосовую часть в соотношении 35, размещен между двумя выгрузными окнами, установлен на том же конце транспортирующего устройства и кинематически связан с ним через пальцевую секцию, выполненную в виде пальцевых барабанов, причем лоток для образования валка из колосовой части в виде гребня, установленный во втором окне, выполнен в форме трапеции. При этом размеры выгрузных окон соответствуют размерам валков.(72) Никитин Валентин Степанович Байжуманов Сапаркан Жетпейсов Мизамбек Токенович(54) СПОСОБ ОБРАЗОВАНИЯ ВАЛКА СТЕБЛЕВЫХ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к сельскому хозяйству,преимущественно к уборке стеблевых сельскохозяйственных культур. Техническим результатом изобретения является снижение затрат на энергию, уменьшение потерь урожая и сохранение посевных качеств семян. Это достигается тем, что в предлагаемом способе образования валка стеблевых сельскохозяйственных культур, включающим срез стеблей и колосовой части, формирование стеблей в валок и укладку его на стерню, формирование валка из колосовой части срезанной массы, укладку его на валок, образованный срезанными стеблями, согласно изобретению, срезанные стебли и колосовую часть перед формированием валков разделяют в соотношении 35, при этом валок, образованный срезанными стеблями, формируют в виде пласта, а валок - из колосовой части - в форме гребня. 14590 Изобретение относится к сельскому хозяйству,преимущественно к уборке стеблевых сельскохозяйственных культур. Известен способ уборки зерновых культур,включающий срезание растений жаткой, измельчение срезанной массы и е доставку на стационар для дальнейшей обработки, согласно которому колосовую часть срезанной массы доставляют в неизмельченном виде, а измельчению подвергают стебли растений, находящихся на жатке. Известно устройство для уборки зерновых культур, содержащее жатку с поперечным транспортером и выгрузным окном, подающий транспортер и измельчающий механизм с горизонтальным ножевым ротором. Измельчающий механизм установлен в выгрузном окне и снабжен двумя, расположенными друг над другом перед ножевым ротором, горизонтальными валами со смонтированными на них опорными дисками, имеющими захватывающие пальцы, причем ножи ротора размещены между дисками и смонтированы на переднем и среднем относительно направления движения устройства участка ротора для предотвращения измельчения колосовой части срезанной массы (а. с.1445622, кл. А 01 91/04, 43/08, 1988). Недостаток известного способа и устройства заключается в том, что способ может быть использован только в местностях с благоприятным для уборки климатом (отсутствие влажности, которая приводит к потере посевных качеств семян), а эксплуатация устройства предполагает большие затраты энергии при скашивании. Известен также способ образования валка сорго(стеблевых сельскохозяйственных культур), включающий раздельный срез метлок (колосовой части срезанной массы) и стеблей в валок и укладку его на стерню (стерня - нижняя часть стеблей зерновых культур, оставшаяся на корню после уборки нижняя часть стеблей зерновых культур, оставшаяся на корню после уборки урожая), формирование валка из срезанных метлок, который укладывают на валок,образованный срезанными стеблями. Известно также устройство для образования валка сорго (стеблевых сельскохозяйственных культур), содержащее раму, установленные на ней нижний режущий аппарат, выполненный в виде роторного ножа, транспортирующее устройство, состоящее из шнека с левой и правой навивкой и средней пальцевой секцией, причем под пальцевой секцией выполнено окно. На вертикальных направляющих установлены и перемещаются при помощи гидроцилиндров по вертикали верхний режущий аппарат с лифтерами и транспортирующее устройство, выполненное в виде соосных полотняно-планчатых транспортеров, мотовило и подъмные винтовые механизмы. Между внутренними концами транспортеров имеется окно, в проме которого установлен регулируемый по углу наклона телескопический лоток. Устройство включает копирующие башмаки и навешивается на самоходный зерноуборочный комбайн Недостаток этого способа и устройства заключается в том, что их использование предполагает большие затраты энергии, связанные со сложностью конструкции известного устройства, включающей наличие двух транспортирующих устройств, требующих дополнительной энергии для их эксплуатации, а также потери урожая, вызванные выполнением лотка телескопической формы. Такая форма лотка предполагает образование верхнего валка из срезанных метелок и нижнего валка, образованного стеблями, одинакового размера, что приводит к частичному осыпанию метелок за пределы валка и вызывает связанные с этим потери урожая. Задачей изобретения является создание способа образования валка стеблевых сельскохозяйственных культур и устройства для его осуществления, позволяющих снизить затраты энергии, уменьшить потери урожая и сохранить посевные качества семян. Техническим результатом изобретения является снижение затрат энергии, уменьшение потерь урожая и сохранение посевных качеств семян. Это достигается тем, что в предлагаемом способе образования валка стеблевых сельскохозяйственных культур, включающим срез стеблей и колосовой части, формирование стеблей в валок и укладку его на стерню, формирование валка из колосовой части срезанной массы, укладку его на валок,образованный срезанными стеблями, согласно изобретению, срезанные стебли и колосовую часть перед формированием валков разделяют в соотношении 35, при этом валок, образованный срезанными стеблями, формируют в виде пласта, а валок из колосовой части - в форме гребня. Это достигается тем, что в предлагаемом устройстве для образования валка стеблевых сельскохозяйственных культур, содержащем два режущих аппарата, транспортирующее устройство с пальцевой секцией и двумя выгрузными окнами первое для выгрузки стеблей, второе - для выгрузки колосовой части, в проеме которого установлен регулируемый по углу наклона лоток для образования валка из колосовой части, согласно изобретению, оно дополнительно снабжено скатной доской, установленной в окне для выгрузки и укладки в валок в виде пласта срезанных стеблей, при этом первый режущий аппарат, срезающий стеблевые культуры,установлен на одном уровне с транспортирующим устройством, выполненным в виде поперечного транспортера, а второй режущий аппарат выполнен в виде аппарата подпорного резания, разделяющего срезанные стеблевые культуры на стебли и колосовую часть в соотношении 35, размещен между двумя выгрузными окнами, установлен на том же конце транспортирующего устройства и кинематически связан с ним через пальцевую секцию, выполненную в виде пальцевых барабанов, причем лоток для образования валка из колосовой части в виде гребня, установленный во втором окне, выполнен в форме трапеции. При этом размеры выгрузных окон соответствуют размерам валков. Технический результат обеспечивается различными размерами и различной формой валков, обра 14590 зованных из стеблей и колосовой части срезанной массы, а также конструкцией устройства, включающего наличие одного общего транспортирующего средства, режущего аппарата подпорного резания, а также формой лотка, установленного во втором выгрузном окне. Предлагаемое устройство для образования валка стеблевых сельскохозяйственных культур представлено на чертежах. На фиг. 1 представлен общий вид устройства. На фиг. 2 - разрез по А-А, вид сбоку. На фиг. 3 - выгрузное окно для срезанных стеблей и скатная доска. Предложенный способ образования валка стеблевых сельскохозяйственных культур поясняется схемой, представленной на фиг. 4. На схеме позиции обозначены 10 - валок, образованный срезанными стеблями 11 - валок, образованный из колосовой части 12 - стерня. Предлагаемое устройство для образования валка стеблевых сельскохозяйственных культур содержит два режущих аппарата 1 и 2 первый аппарат 1, для срезания стеблевых сельскохозяйственных культур и второй аппарат подпорного резания 2, для разделения стеблевых культур на стебли и колосовую часть. Режущий аппарат 2, разделяющий срезанные стеблевые культуры на стебли и колосовую часть в соотношении 35, расположен на том же конце 4 транспортирующего устройства 3, выполненного в виде поперечного полотняно-планчатого транспортера, и кинематически связан с ним через пальцевую секцию 5, выполненную в виде пальцевых барабанов. Режущий аппарат 2 размещен между двумя выгрузными окнами 6, 7. Первое окно 6 снабжено скатной доской 8, установленной для выгрузки и укладки в валок 10 в виде подпорного пласта срезанных стеблей (фиг. 4). В проме второго окна 7 установлен лоток 9 для образования валка 11 (фиг. 4) из колосовой части в виде гребня, выполненный в форме неравнобедренной трапеции. Предлагаемый способ реализуется с использованием устройства следующим образом. Срезанные режущим аппаратом 1 стеблевые культуры (пшеница, рис с длиной стебля с колосом не менее 0,65 м) попадают на транспортирующее устройство 3 и подаются в поперечном направлении, а посредством пальцевых барабанов 5, образующих пальцевую секцию 5, к режущему аппарату 2. Пальцевые барабаны 5 при вращении подводят стеблевой материал в зону резания. Режущий аппарат 2 подпорного резания разделяет срезанные стеблевые культуры в соотношении 35 на две части одну часть, состоящую из стеблей (0,24 м), и другую часть, состоящую из колосовой части срезанной стеблевой культуры, образованной из колосьев и части стеблей (0,41 м). После разделения пальцевые барабаны 5 подают разделенные части в соответствующие выгрузные окна 6, 7, размеры которых соответствуют размерам и геометрии образующихся валков 10 и 11. Срезанные стебли через выгрузное окно 6 укладываются на стерню 12 (фиг. 4), с образованием валка 10 в виде опорного пласта (воздушностебельчатой прослойки), создающего условия для естественного просушивания колосовой части, которая через выгрузное окно 7 укладывается на валок 10, образованный срезанными стеблями, образуя при этом валок 11, в форме гребня (фиг. 4), которая задатся формой лотка 9, выполненного в виде неравнобедренной трапеции. Обеспечение запаздывания подачи колосовой части срезанной массы на валок 10 осуществляют регулировкой угла наклона и длины лотка 9. Валок 10 выполняет функцию воздушностебельчатой прослойки, позволяющей сохранить посевные качества семян, а размеры и форма валка 11 сводят к минимуму потери урожая за счет лучшей фиксации колосовой части срезанной массы на валке 10. Таким образом, предлагаемый способ образования валка стеблевых сельскохозяйственных культур и устройство для его осуществления позволяют снизить затраты энергии, уменьшить потери урожая и сохранить посевные качества семян. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ образования валка стеблевых сельскохозяйственных культур, включающий срез стеблей и колосовой части, формирование стеблей в валок и укладку его на стерню, формирование валка из колосовой части срезанной массы, укладку его на валок, образованный срезанными стеблями, отличающийся тем, что срезанные стебли и колосовую часть перед формированием валков разделяют в соотношении 35, при этом валок, образованный срезанными стеблями, формируют в виде пласта, а валок из колосовой частив форме гребня. 2. Устройство для образования валка стеблевых сельскохозяйственных культур, содержащее два режущих аппарата, транспортирующее устройство с пальцевой секцией и двумя выгрузными окнами первое для выгрузки срезанных стеблей, второе для выгрузки колосовой части, в проеме которого установлен, регулируемый по углу наклона, лоток для образования валка из колосовой части,отличающееся тем, что оно снабжено скатной доской, установленной в окне для выгрузки и укладки в валок в виде пласта срезанных стеблей,при этом первый режущий аппарат, срезающий стеблевые культуры, установлен на одном уровне с транспортирующим устройством, выполненным в виде поперечного транспортера, а второй режущий аппарат выполнен в виде аппарата подпорного резания, разделяющего срезанные стеблевые культуры на стебли и колосовую части в соотношении 35, размещен между выгрузными окнами,установлен на том же конце транспортирующего устройства и кинематически связан с ним через пальцевую секцию, выполненную в виде пальцевых барабанов, причем лоток для образования валка из колосовой части в виде гребня, установленный во втором окне, выполнен в форме трапеции. 3 14590 3. Устройство по п.2, отличающееся тем, что размеры выгрузных окон соответствуют размерам валков.
