Силовой гидроцилиндр

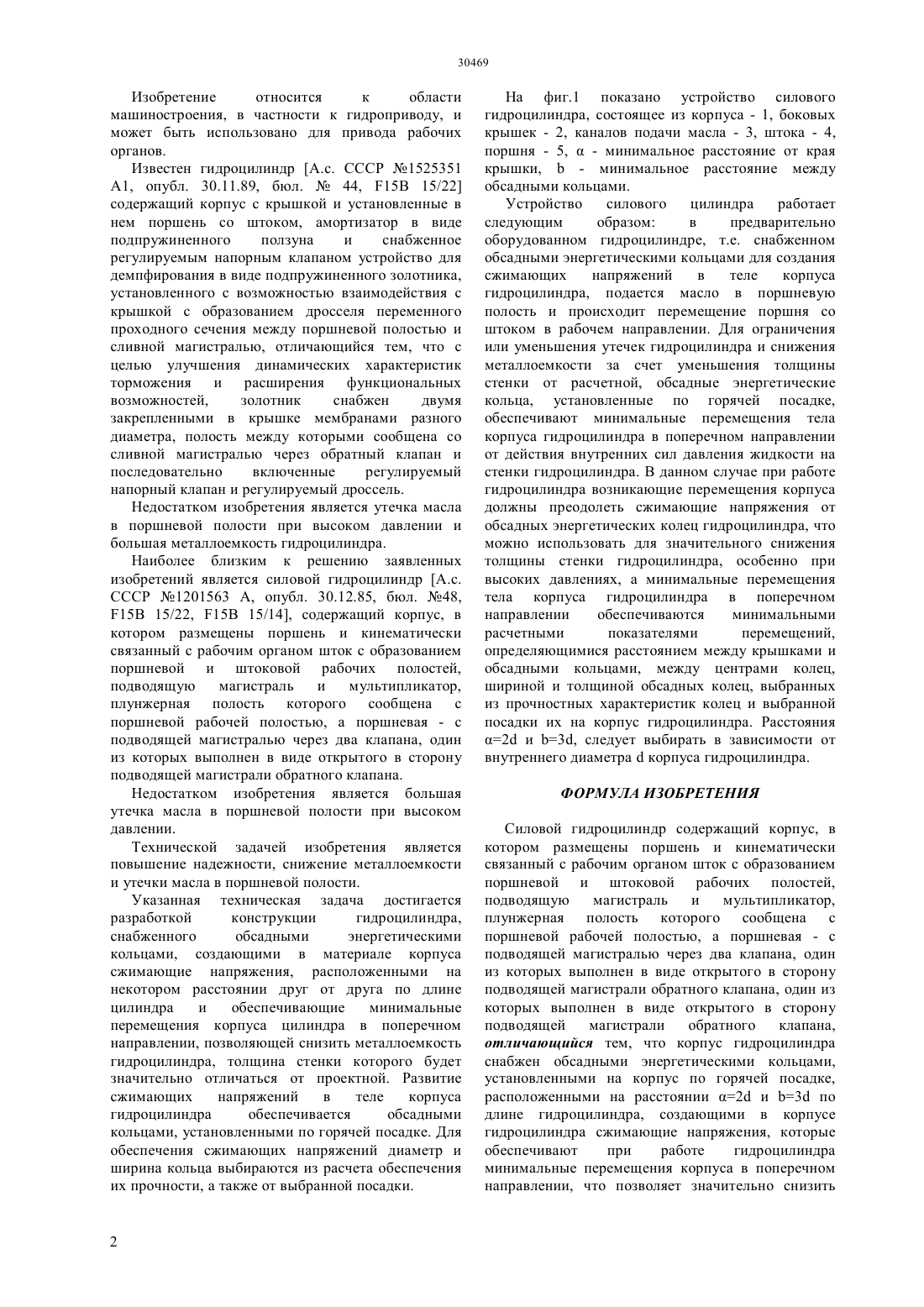

(51) 15 15/22 (2006.01) 15 15/14 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ снабженного обсадными энергетическими кольцами, создающими в материале корпуса сжимающие напряжения, расположенными на расстоянии 2 и 3 ( - внутренний диаметр корпуса) по длине цилиндра и обеспечивающими при работе гидроцилиндра минимальные перемещения корпуса в поперечном направлении,позволяющей снизить металлоемкость гидроцилиндра. Развитие сжимающих напряжений в теле корпуса гидроцилиндра обеспечивается обсадными кольцами, установленными по горячей посадке. Для обеспечения сжимающих напряжений диаметр и ширина кольца выбираются из расчета обеспечения их прочности, а также выбранной посадки. Техническим результатом изобретения является повышение надежности, снижение металлоемкости корпуса и утечки масла в поршневой полости силового гидроцилиндра за счет усовершенствования конструкции корпуса,снабженного обсадными энергетическими кольцами.(72) Поветкин Виталий Васильевич Керимжанова Маншук Фазыловна Аймханбет Бауыржан Аймханбет лы Ахметбеков Ондасын Серикболович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области машиностроения, в частности к гидроприводу, и может быть использовано для привода рабочих органов. Повышение надежности,снижение металлоемкости и утечки масла в поршневой полости силового гидроцилиндра достигается разработкой конструкции гидроцилиндра, 30469 Изобретение относится к области машиностроения, в частности к гидроприводу, и может быть использовано для привода рабочих органов. Известен гидроцилиндр А.с. СССР 1525351 А 1, опубл. 30.11.89, бюл.44, 15 15/22 содержащий корпус с крышкой и установленные в нем поршень со штоком, амортизатор в виде подпружиненного ползуна и снабженное регулируемым напорным клапаном устройство для демпфирования в виде подпружиненного золотника,установленного с возможностью взаимодействия с крышкой с образованием дросселя переменного проходного сечения между поршневой полостью и сливной магистралью, отличающийся тем, что с целью улучшения динамических характеристик торможения и расширения функциональных возможностей,золотник снабжен двумя закрепленными в крышке мембранами разного диаметра, полость между которыми сообщена со сливной магистралью через обратный клапан и последовательно включенные регулируемый напорный клапан и регулируемый дроссель. Недостатком изобретения является утечка масла в поршневой полости при высоком давлении и большая металлоемкость гидроцилиндра. Наиболее близким к решению заявленных изобретений является силовой гидроцилиндр А.с. СССР 1201563 А, опубл. 30.12.85, бюл. 48,15 15/22, 15 15/14, содержащий корпус, в котором размещены поршень и кинематически связанный с рабочим органом шток с образованием поршневой и штоковой рабочих полостей,подводящую магистраль и мультипликатор,плунжерная полость которого сообщена с поршневой рабочей полостью, а поршневая - с подводящей магистралью через два клапана, один из которых выполнен в виде открытого в сторону подводящей магистрали обратного клапана. Недостатком изобретения является большая утечка масла в поршневой полости при высоком давлении. Технической задачей изобретения является повышение надежности, снижение металлоемкости и утечки масла в поршневой полости. Указанная техническая задача достигается разработкой конструкции гидроцилиндра,снабженного обсадными энергетическими кольцами, создающими в материале корпуса сжимающие напряжения, расположенными на некотором расстоянии друг от друга по длине цилиндра и обеспечивающие минимальные перемещения корпуса цилиндра в поперечном направлении, позволяющей снизить металлоемкость гидроцилиндра, толщина стенки которого будет значительно отличаться от проектной. Развитие сжимающих напряжений в теле корпуса гидроцилиндра обеспечивается обсадными кольцами, установленными по горячей посадке. Для обеспечения сжимающих напряжений диаметр и ширина кольца выбираются из расчета обеспечения их прочности, а также от выбранной посадки. На фиг.1 показано устройство силового гидроцилиндра, состоящее из корпуса - 1, боковых крышек - 2, каналов подачи масла - 3, штока - 4,поршня - 5,- минимальное расстояние от края крышки,- минимальное расстояние между обсадными кольцами. Устройство силового цилиндра работает следующим образом в предварительно оборудованном гидроцилиндре, т.е. снабженном обсадными энергетическими кольцами для создания сжимающих напряжений в теле корпуса гидроцилиндра, подается масло в поршневую полость и происходит перемещение поршня со штоком в рабочем направлении. Для ограничения или уменьшения утечек гидроцилиндра и снижения металлоемкости за счет уменьшения толщины стенки от расчетной, обсадные энергетические кольца, установленные по горячей посадке,обеспечивают минимальные перемещения тела корпуса гидроцилиндра в поперечном направлении от действия внутренних сил давления жидкости на стенки гидроцилиндра. В данном случае при работе гидроцилиндра возникающие перемещения корпуса должны преодолеть сжимающие напряжения от обсадных энергетических колец гидроцилиндра, что можно использовать для значительного снижения толщины стенки гидроцилиндра, особенно при высоких давлениях, а минимальные перемещения тела корпуса гидроцилиндра в поперечном направлении обеспечиваются минимальными расчетными показателями перемещений,определяющимися расстоянием между крышками и обсадными кольцами, между центрами колец,шириной и толщиной обсадных колец, выбранных из прочностных характеристик колец и выбранной посадки их на корпус гидроцилиндра. Расстояния 2 и 3, следует выбирать в зависимости от внутреннего диаметракорпуса гидроцилиндра. ФОРМУЛА ИЗОБРЕТЕНИЯ Силовой гидроцилиндр содержащий корпус, в котором размещены поршень и кинематически связанный с рабочим органом шток с образованием поршневой и штоковой рабочих полостей,подводящую магистраль и мультипликатор,плунжерная полость которого сообщена с поршневой рабочей полостью, а поршневая - с подводящей магистралью через два клапана, один из которых выполнен в виде открытого в сторону подводящей магистрали обратного клапана, один из которых выполнен в виде открытого в сторону подводящей магистрали обратного клапана,отличающийся тем, что корпус гидроцилиндра снабжен обсадными энергетическими кольцами,установленными на корпус по горячей посадке,расположенными на расстоянии 2 и 3 по длине гидроцилиндра, создающими в корпусе гидроцилиндра сжимающие напряжения, которые обеспечивают при работе гидроцилиндра минимальные перемещения корпуса в поперечном направлении, что позволяет значительно снизить
