Внутренний люнет

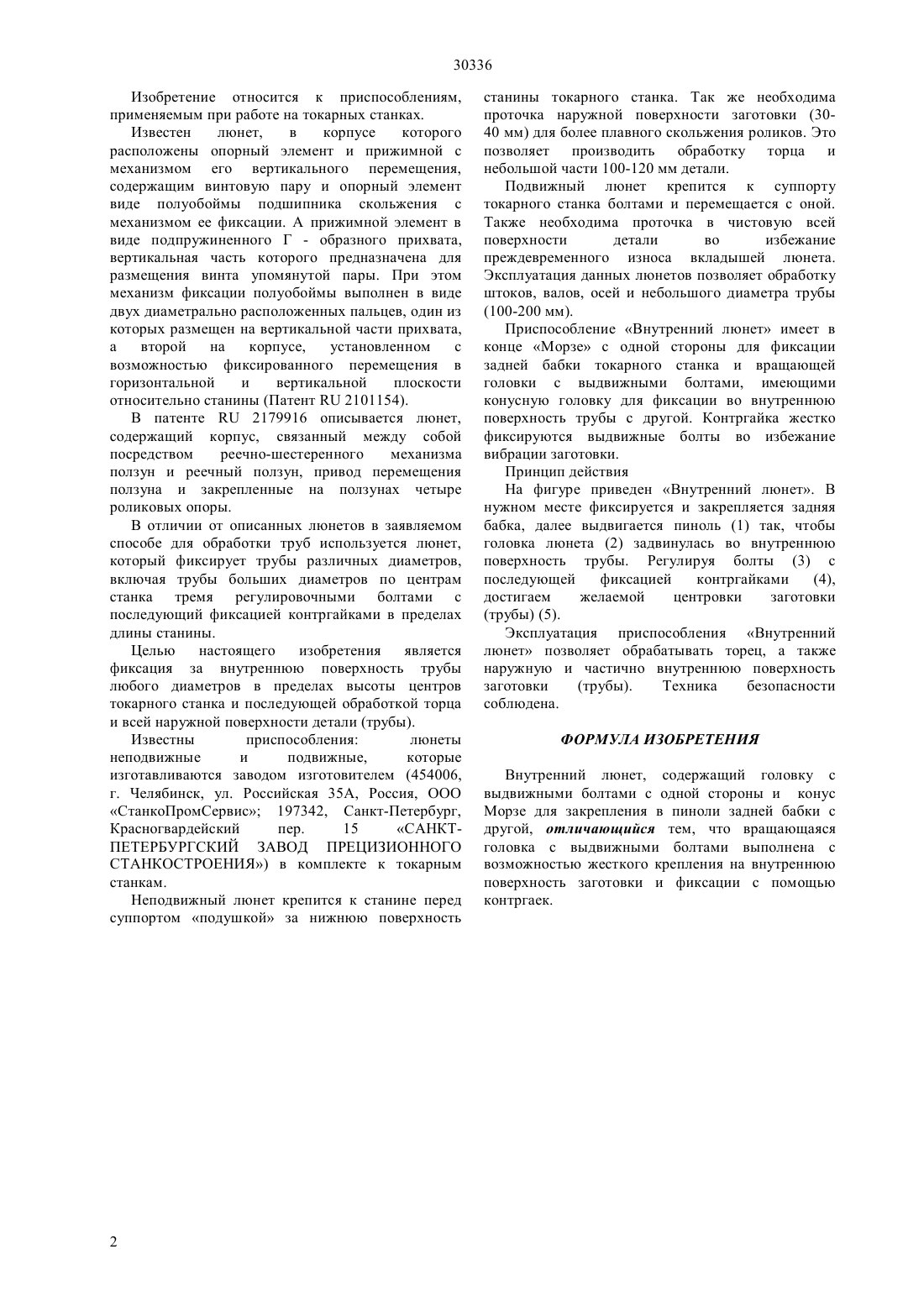

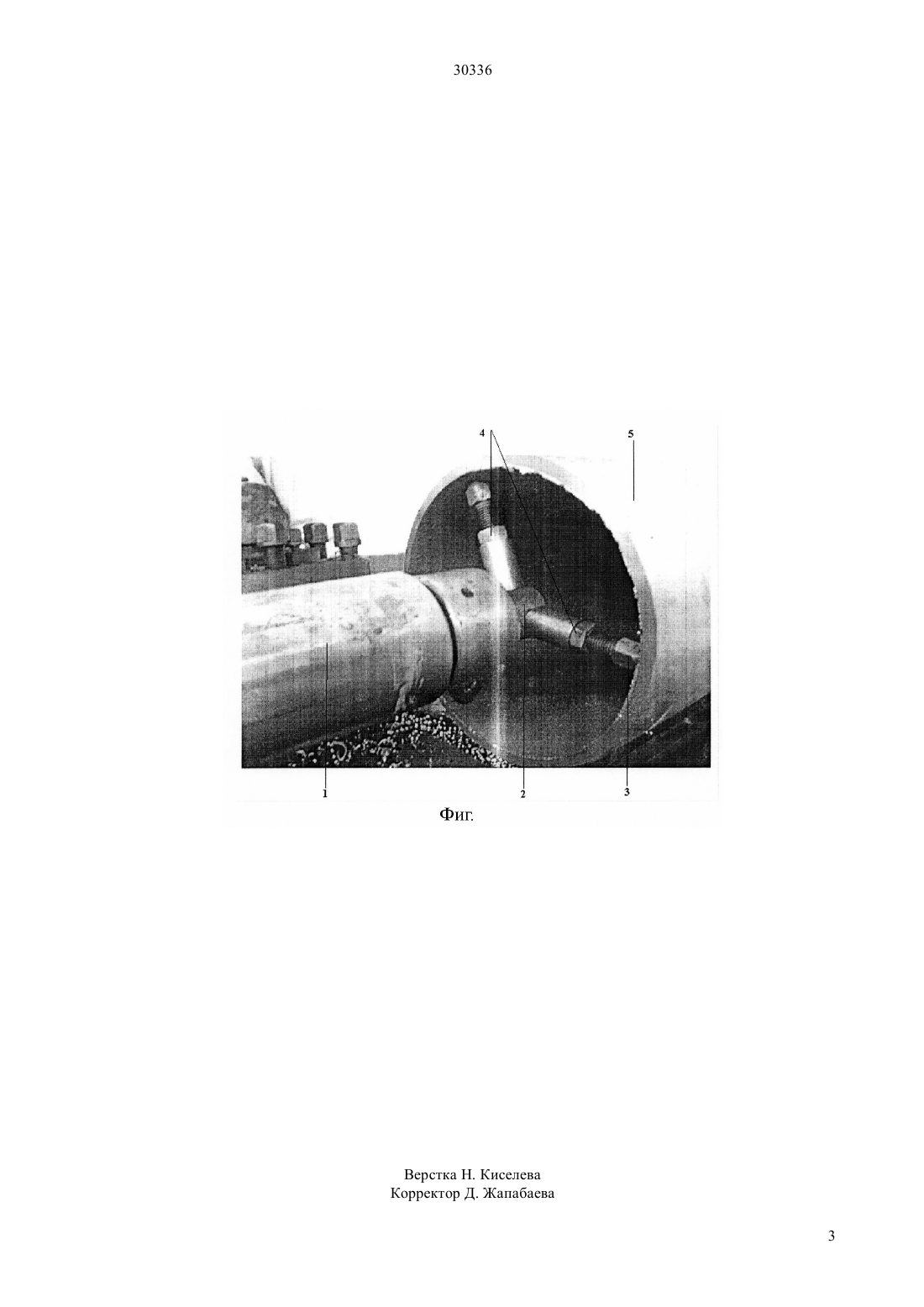

(51) 21 41/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Целью изобретения является фиксация за внутреннюю поверхность трубы. Внутренний люнет выполнен наличием конуса Морзе с одной стороны и головки с другой. Упирая болты, во внутреннюю поверхность трубы и фиксируя контргайками, достигается жесткое крепление с последующей обработкой трубы.(57) Изобретение относится к приспособлениям и предназначено для установки и фиксации в пределах длины станины и с последующей обработкой на токарных станках. 30336 Изобретение относится к приспособлениям,применяемым при работе на токарных станках. Известен люнет,в корпусе которого расположены опорный элемент и прижимной с механизмом его вертикального перемещения,содержащим винтовую пару и опорный элемент виде полуобоймы подшипника скольжения с механизмом ее фиксации. А прижимной элемент в виде подпружиненного Г - образного прихвата,вертикальная часть которого предназначена для размещения винта упомянутой пары. При этом механизм фиксации полуобоймы выполнен в виде двух диаметрально расположенных пальцев, один из которых размещен на вертикальной части прихвата,а второй на корпусе,установленном с возможностью фиксированного перемещения в горизонтальной и вертикальной плоскости относительно станины (Патент 2101154). В патенте 2179916 описывается люнет,содержащий корпус, связанный между собой посредством реечно-шестеренного механизма ползун и реечный ползун, привод перемещения ползуна и закрепленные на ползунах четыре роликовых опоры. В отличии от описанных люнетов в заявляемом способе для обработки труб используется люнет,который фиксирует трубы различных диаметров,включая трубы больших диаметров по центрам станка тремя регулировочными болтами с последующий фиксацией контргайками в пределах длины станины. Целью настоящего изобретения является фиксация за внутреннюю поверхность трубы любого диаметров в пределах высоты центров токарного станка и последующей обработкой торца и всей наружной поверхности детали (трубы). Известны приспособления люнеты неподвижные и подвижные,которые изготавливаются заводом изготовителем (454006,г. Челябинск, ул. Российская 35 А, Россия, ООО СтанкоПромСервис 197342, Санкт-Петербург,Красногвардейский пер. 15 САНКТПЕТЕРБУРГСКИЙ ЗАВОД ПРЕЦИЗИОННОГО СТАНКОСТРОЕНИЯ) в комплекте к токарным станкам. Неподвижный люнет крепится к станине перед суппортом подушкой за нижнюю поверхность станины токарного станка. Так же необходима проточка наружной поверхности заготовки (3040 мм) для более плавного скольжения роликов. Это позволяет производить обработку торца и небольшой части 100-120 мм детали. Подвижный люнет крепится к суппорту токарного станка болтами и перемещается с оной. Также необходима проточка в чистовую всей поверхности детали во избежание преждевременного износа вкладышей люнета. Эксплуатация данных люнетов позволяет обработку штоков, валов, осей и небольшого диаметра трубы(100-200 мм). Приспособление Внутренний люнет имеет в конце Морзе с одной стороны для фиксации задней бабки токарного станка и вращающей головки с выдвижными болтами, имеющими конусную головку для фиксации во внутреннюю поверхность трубы с другой. Контргайка жестко фиксируются выдвижные болты во избежание вибрации заготовки. Принцип действия На фигуре приведен Внутренний люнет. В нужном месте фиксируется и закрепляется задняя бабка, далее выдвигается пиноль (1) так, чтобы головка люнета (2) задвинулась во внутреннюю поверхность трубы. Регулируя болты (3) с последующей фиксацией контргайками(трубы) (5). Эксплуатация приспособления Внутренний люнет позволяет обрабатывать торец, а также наружную и частично внутреннюю поверхность заготовки(трубы). Техника безопасности соблюдена. ФОРМУЛА ИЗОБРЕТЕНИЯ Внутренний люнет, содержащий головку с выдвижными болтами с одной стороны и конус Морзе для закрепления в пиноли задней бабки с другой, отличающийся тем, что вращающаяся головка с выдвижными болтами выполнена с возможностью жесткого крепления на внутреннюю поверхность заготовки и фиксации с помощью контргаек.
