Устройство для контроля угла наклона боковой плоскости приматической направляющей станины токарного станка к плоскости направляющих станка

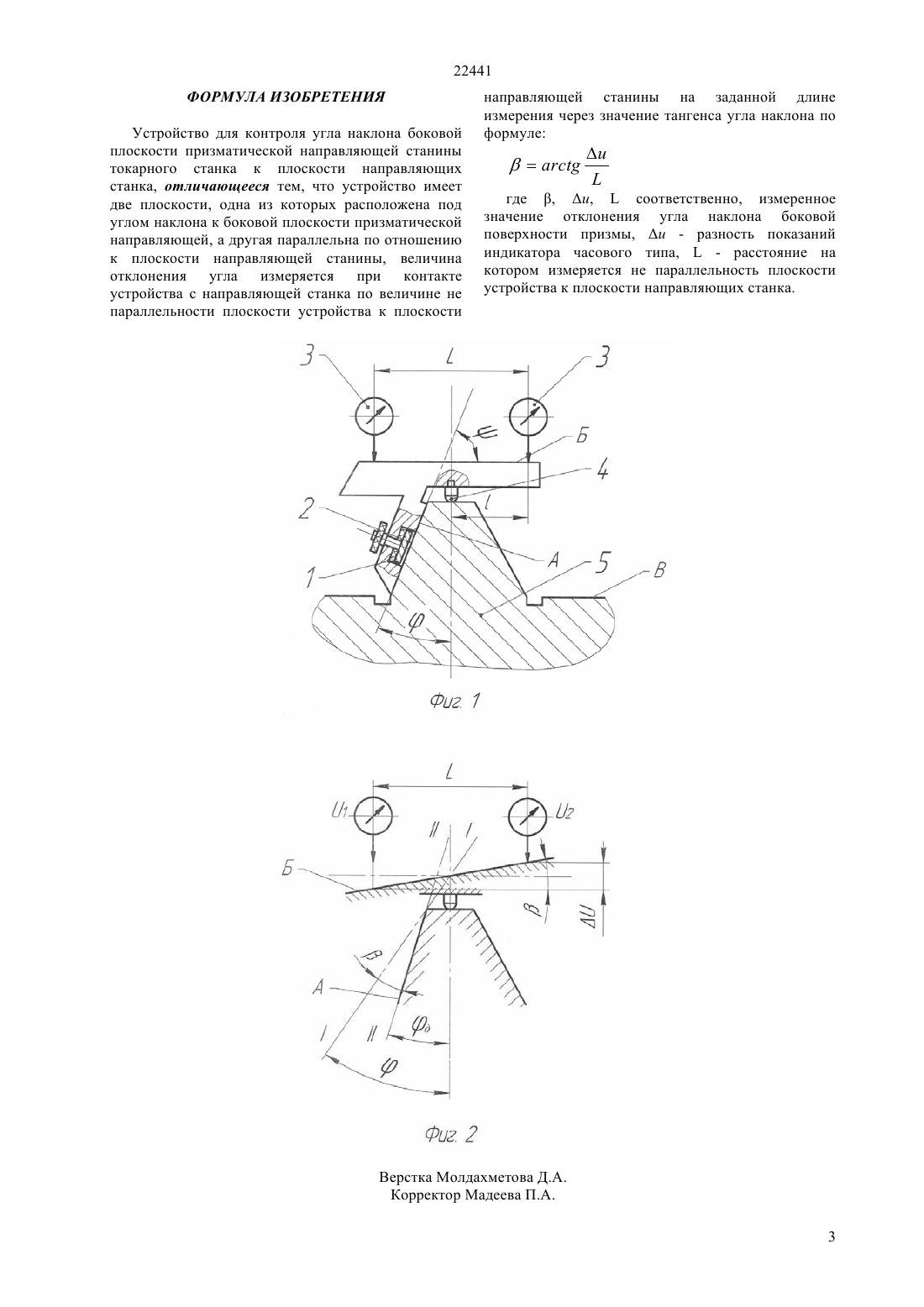

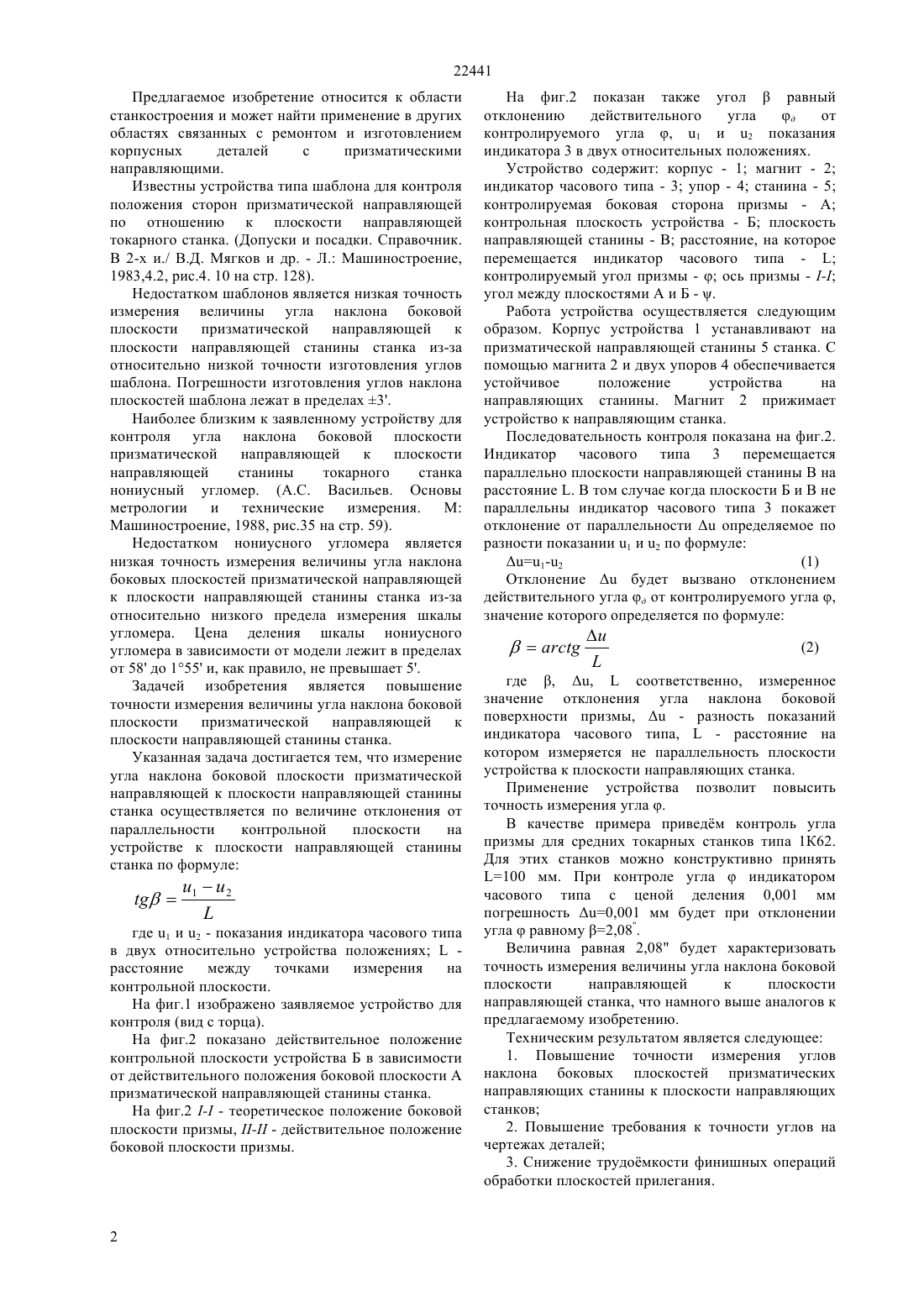

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ токарного станка к плоскости направляющих станка отличающееся тем, что устройство имеет две плоскости, одна из которых расположена под углом наклона к боковой плоскости призматической направляющей, а другая параллельна по отношению к плоскости направляющей станины, а величина отклонения угла измеряется при контакте устройства с направляющей станка по величине непараллельности плоскости устройства к плоскости направляющей станины на заданной длине измерения через значение тангенса угла наклона по формуле где , ,соответственно, измеренное значение отклонения угла наклона боковой поверхности призмы,- разность показаний индикатора часового типа,- расстояние на котором измеряется не параллельность плоскости устройства к плоскости направляющих станка. Техническим результатом является следующее Повышение точности измерения углов наклона боковых плоскостей призматических направляющих станины к плоскости направляющих станков Повышение требования к точности углов на чертежах деталей Снижение трудомкости финишных операций обработки плоскостей прилегания.(72) Шеров Карибек ТагаевичАликулов Джавлан Ергешович(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УГЛА НАКЛОНА БОКОВОЙ ПЛОСКОСТИ ПРИЗМАТИЧЕСКОЙ НАПРАВЛЯЮЩЕЙ СТАНИНЫ ТОКАРНОГО СТАНКА К ПЛОСКОСТИ НАПРАВЛЯЮЩИХ СТАНКА(57) Изобретение относится к области станкостроения и может найти применение при ремонте и восстановлении станков,в приборостроении и в других отраслях машиностроения. Задачей изобретения является повышение точности измерения величины угла наклона боковой плоскости призматической направляющей к плоскости направляющей станины станка. Указанная задача достигается тем, что устройство для контроля угла наклона боковой плоскости призматической направляющей станины 22441 Предлагаемое изобретение относится к области станкостроения и может найти применение в других областях связанных с ремонтом и изготовлением корпусных деталей с призматическими направляющими. Известны устройства типа шаблона для контроля положения сторон призматической направляющей по отношению к плоскости направляющей токарного станка. (Допуски и посадки. Справочник. В 2-х и./ В.Д. Мягков и др. - Л. Машиностроение,1983,4.2, рис.4. 10 на стр. 128). Недостатком шаблонов является низкая точность измерения величины угла наклона боковой плоскости призматической направляющей к плоскости направляющей станины станка из-за относительно низкой точности изготовления углов шаблона. Погрешности изготовления углов наклона плоскостей шаблона лежат в пределах 3. Наиболее близким к заявленному устройству для контроля угла наклона боковой плоскости призматической направляющей к плоскости направляющей станины токарного станка нониусный угломер. (А.С. Васильев. Основы метрологии и технические измерения. М Машиностроение, 1988, рис.35 на стр. 59). Недостатком нониусного угломера является низкая точность измерения величины угла наклона боковых плоскостей призматической направляющей к плоскости направляющей станины станка из-за относительно низкого предела измерения шкалы угломера. Цена деления шкалы нониусного угломера в зависимости от модели лежит в пределах от 58 до 155 и, как правило, не превышает 5. Задачей изобретения является повышение точности измерения величины угла наклона боковой плоскости призматической направляющей к плоскости направляющей станины станка. Указанная задача достигается тем, что измерение угла наклона боковой плоскости призматической направляющей к плоскости направляющей станины станка осуществляется по величине отклонения от параллельности контрольной плоскости на устройстве к плоскости направляющей станины станка по формуле где 1 и 2 - показания индикатора часового типа в двух относительно устройства положенияхрасстояние между точками измерения на контрольной плоскости. На фиг.1 изображено заявляемое устройство для контроля (вид с торца). На фиг.2 показано действительное положение контрольной плоскости устройства Б в зависимости от действительного положения боковой плоскости А призматической направляющей станины станка. На фиг.2 - - теоретическое положение боковой плоскости призмы, - - действительное положение боковой плоскости призмы. На фиг.2 показан также уголравный отклонению действительного угла д от контролируемого угла , 1 и 2 показания индикатора 3 в двух относительных положениях. Устройство содержит корпус - 1 магнит - 2 индикатор часового типа - 3 упор - 4 станина - 5 контролируемая боковая сторона призмы - А контрольная плоскость устройства - Б плоскость направляющей станины - В расстояние, на которое перемещается индикатор часового типа -контролируемый угол призмы -ось призмы - угол между плоскостями А и Б - . Работа устройства осуществляется следующим образом. Корпус устройства 1 устанавливают на призматической направляющей станины 5 станка. С помощью магнита 2 и двух упоров 4 обеспечивается устойчивое положение устройства на направляющих станины. Магнит 2 прижимает устройство к направляющим станка. Последовательность контроля показана на фиг.2. Индикатор часового типа 3 перемещается параллельно плоскости направляющей станины В на расстояние . В том случае когда плоскости Б и В не параллельны индикатор часового типа 3 покажет отклонение от параллельностиопределяемое по разности показании 1 и 2 по формуле 1-2(1) Отклонениебудет вызвано отклонением действительного угла д от контролируемого угла ,значение которого определяется по формуле где , ,соответственно, измеренное значение отклонения угла наклона боковой поверхности призмы,- разность показаний индикатора часового типа,- расстояние на котором измеряется не параллельность плоскости устройства к плоскости направляющих станка. Применение устройства позволит повысить точность измерения угла . В качестве примера приведм контроль угла призмы для средних токарных станков типа 1 К 62. Для этих станков можно конструктивно принять 100 мм. При контроле углаиндикатором часового типа с ценой деления 0,001 мм погрешность 0,001 мм будет при отклонении угларавному 2,08. Величина равная 2,08 будет характеризовать точность измерения величины угла наклона боковой плоскости направляющей к плоскости направляющей станка, что намного выше аналогов к предлагаемому изобретению. Техническим результатом является следующее 1. Повышение точности измерения углов наклона боковых плоскостей призматических направляющих станины к плоскости направляющих станков 2. Повышение требования к точности углов на чертежах деталей 3. Снижение трудомкости финишных операций обработки плоскостей прилегания. 22441 ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для контроля угла наклона боковой плоскости призматической направляющей станины токарного станка к плоскости направляющих станка, отличающееся тем, что устройство имеет две плоскости, одна из которых расположена под углом наклона к боковой плоскости призматической направляющей, а другая параллельна по отношению к плоскости направляющей станины, величина отклонения угла измеряется при контакте устройства с направляющей станка по величине не параллельности плоскости устройства к плоскости направляющей станины на заданной длине измерения через значение тангенса угла наклона по формуле где , ,соответственно, измеренное значение отклонения угла наклона боковой поверхности призмы,- разность показаний индикатора часового типа,- расстояние на котором измеряется не параллельность плоскости устройства к плоскости направляющих станка.
