Устройство для очистки шахтных колодцев

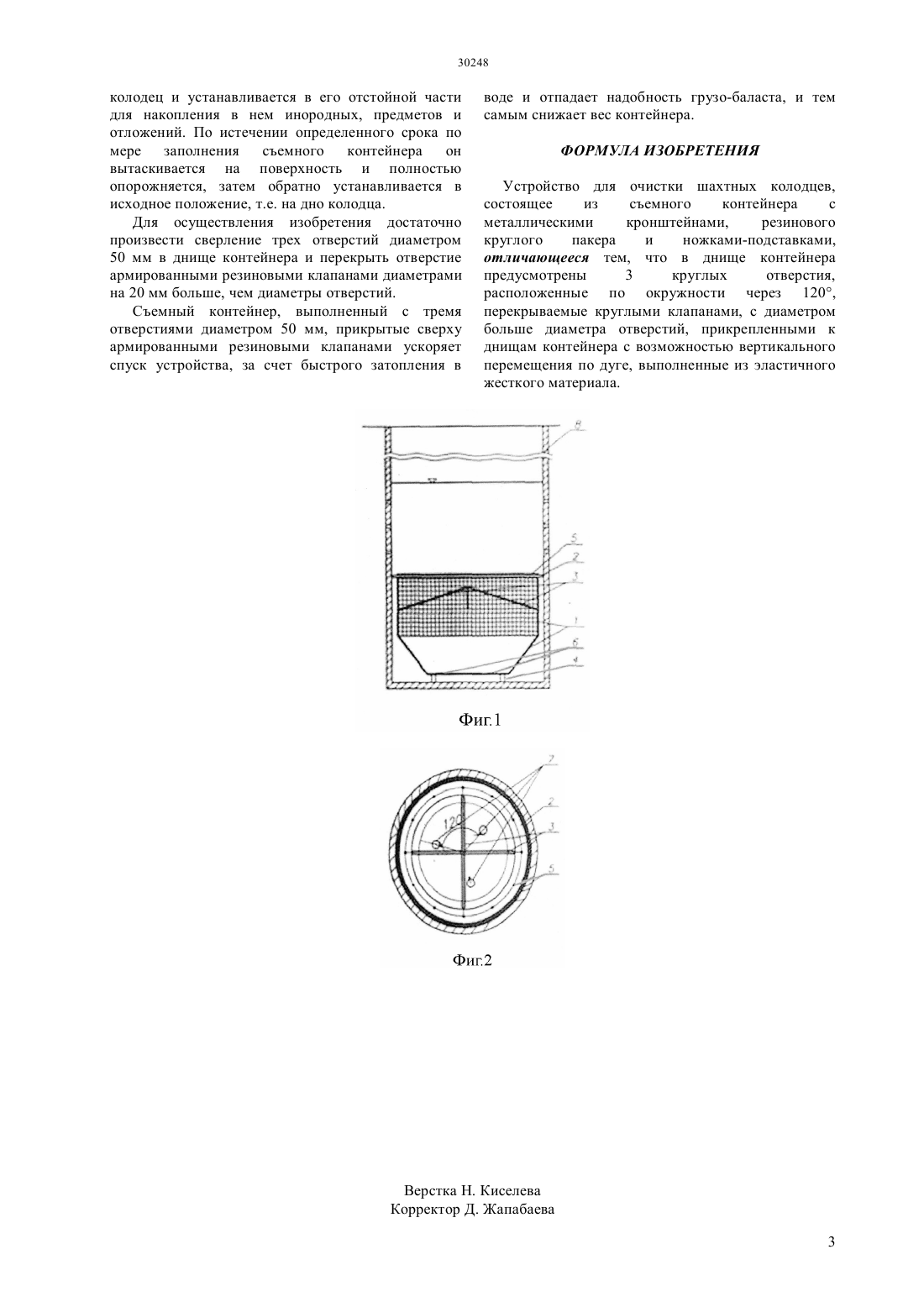

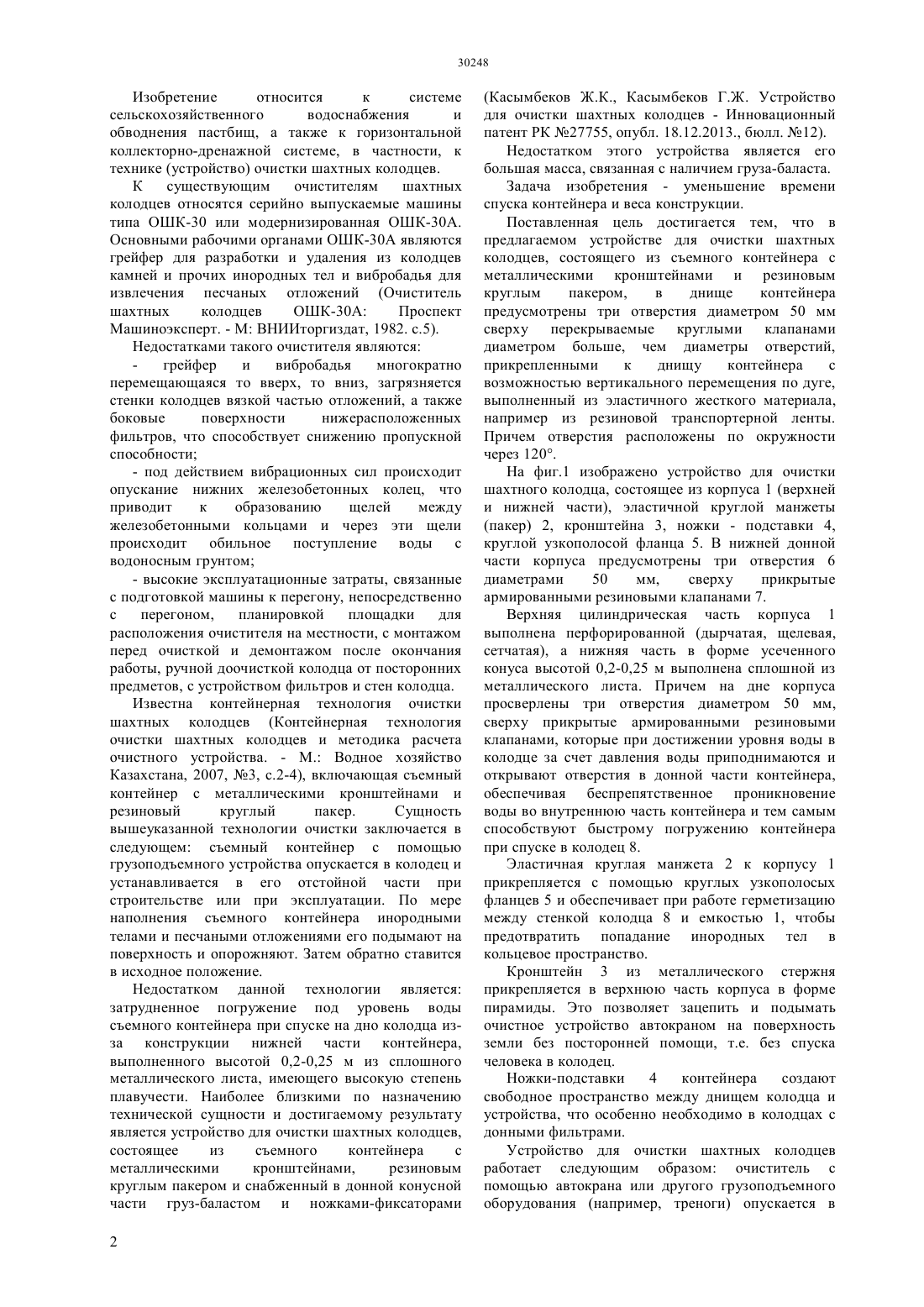

(51) 01 11/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ коллекторно-дренажной системе, в частности, к технике (устройство) очистки шахтных колодцев. Задача изобретения - уменьшение времени спуска контейнера и веса конструкции. Устройство для очистки шахтных колодцев,состоящее из съемного контейнера с металлическими кронштейнами,резинового круглого пакера и ножками - подставками. Новым, в котором является то, что в днище контейнера предусмотрены 3 круглых отверстия,расположенные по окружности через 120,перекрываемые круглыми клапанами, с диаметром больше диаметра отверстий, прикрепленными к днищам контейнера с возможностью вертикального перемещения по дуге, выполненные из эластичного жесткого материала.(72) Амангельдиев Сарсенбек Сыздыкбекович Тумлерт Валерий Артурович Серимбетов Асаин Ербулатович Тельгараева Гульназ Ембергеновна(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Министерства сельского хозяйства Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ШАХТНЫХ КОЛОДЦЕВ(57) Изобретение относится к системе сельскохозяйственного водоснабжения и обводнения пастбищ, а также к горизонтальной Изобретение относится к системе сельскохозяйственного водоснабжения и обводнения пастбищ, а также к горизонтальной коллекторно-дренажной системе, в частности, к технике (устройство) очистки шахтных колодцев. К существующим очистителям шахтных колодцев относятся серийно выпускаемые машины типа ОШК-30 или модернизированная ОШК-30 А. Основными рабочими органами ОШК-30 А являются грейфер для разработки и удаления из колодцев камней и прочих инородных тел и вибробадья для извлечения песчаных отложений (Очиститель шахтных колодцев ОШК-30 А Проспект Машиноэксперт. - М ВНИИторгиздат, 1982. с.5). Недостатками такого очистителя являются грейфер и вибробадья многократно перемещающаяся то вверх, то вниз, загрязняетя стенки колодцев вязкой частью отложений, а также боковые поверхности нижерасположенных фильтров, что способствует снижению пропускной способности- под действием вибрационных сил происходит опускание нижних железобетонных колец, что приводит к образованию щелей между железобетонными кольцами и через эти щели происходит обильное поступление воды с водоносным грунтом- высокие эксплуатационные затраты, связанные с подготовкой машины к перегону, непосредственно с перегоном,планировкой площадки для расположения очистителя на местности, с монтажом перед очисткой и демонтажом после окончания работы, ручной доочисткой колодца от посторонних предметов, с устройством фильтров и стен колодца. Известна контейнерная технология очистки шахтных колодцев (Контейнерная технология очистки шахтных колодцев и методика расчета очистного устройства. - М. Водное хозяйство Казахстана, 2007, 3, с.2-4), включающая съемный контейнер с металлическими кронштейнами и резиновый круглый пакер. Сущность вышеуказанной технологии очистки заключается в следующем съемный контейнер с помощью грузоподъемного устройства опускается в колодец и устанавливается в его отстойной части при строительстве или при эксплуатации. По мере наполнения съемного контейнера инородными телами и песчаными отложениями его подымают на поверхность и опорожняют. Затем обратно ставится в исходное положение. Недостатком данной технологии является затрудненное погружение под уровень воды съемного контейнера при спуске на дно колодца изза конструкции нижней части контейнера,выполненного высотой 0,2-0,25 м из сплошного металлического листа, имеющего высокую степень плавучести. Наиболее близкими по назначению технической сущности и достигаемому результату является устройство для очистки шахтных колодцев,состоящее из съемного контейнера с металлическими кронштейнами,резиновым круглым пакером и снабженный в донной конусной части груз-баластом и ножками-фиксаторами 2(Касымбеков Ж.К., Касымбеков Г.Ж. Устройство для очистки шахтных колодцев - Инновационный патент РК 27755, опубл. 18.12.2013., бюлл. 12). Недостатком этого устройства является его большая масса, связанная с наличием груза-баласта. Задача изобретения - уменьшение времени спуска контейнера и веса конструкции. Поставленная цель достигается тем, что в предлагаемом устройстве для очистки шахтных колодцев, состоящего из съемного контейнера с металлическими кронштейнами и резиновым круглым пакером,в днище контейнера предусмотрены три отверстия диаметром 50 мм сверху перекрываемые круглыми клапанами диаметром больше, чем диаметры отверстий,прикрепленными к днищу контейнера с возможностью вертикального перемещения по дуге,выполненный из эластичного жесткого материала,например из резиновой транспортерной ленты. Причем отверстия расположены по окружности через 120. На фиг.1 изображено устройство для очистки шахтного колодца, состоящее из корпуса 1 (верхней и нижней части), эластичной круглой манжеты(пакер) 2, кронштейна 3, ножки - подставки 4,круглой узкополосой фланца 5. В нижней донной части корпуса предусмотрены три отверстия 6 диаметрами 50 мм,сверху прикрытые армированными резиновыми клапанами 7. Верхняя цилиндрическая часть корпуса 1 выполнена перфорированной (дырчатая, щелевая,сетчатая), а нижняя часть в форме усеченного конуса высотой 0,2-0,25 м выполнена сплошной из металлического листа. Причем на дне корпуса просверлены три отверстия диаметром 50 мм,сверху прикрытые армированными резиновыми клапанами, которые при достижении уровня воды в колодце за счет давления воды приподнимаются и открывают отверстия в донной части контейнера,обеспечивая беспрепятственное проникновение воды во внутреннюю часть контейнера и тем самым способствуют быстрому погружению контейнера при спуске в колодец 8. Эластичная круглая манжета 2 к корпусу 1 прикрепляется с помощью круглых узкополосых фланцев 5 и обеспечивает при работе герметизацию между стенкой колодца 8 и емкостью 1, чтобы предотвратить попадание инородных тел в кольцевое пространство. Кронштейн 3 из металлического стержня прикрепляется в верхнюю часть корпуса в форме пирамиды. Это позволяет зацепить и подымать очистное устройство автокраном на поверхность земли без посторонней помощи, т.е. без спуска человека в колодец. Ножки-подставки 4 контейнера создают свободное пространство между днищем колодца и устройства, что особенно необходимо в колодцах с донными фильтрами. Устройство для очистки шахтных колодцев работает следующим образом очиститель с помощью автокрана или другого грузоподъемного оборудования (например, треноги) опускается в колодец и устанавливается в его отстойной части для накопления в нем инородных, предметов и отложений. По истечении определенного срока по мере заполнения съемного контейнера он вытаскивается на поверхность и полностью опорожняется, затем обратно устанавливается в исходное положение, т.е. на дно колодца. Для осуществления изобретения достаточно произвести сверление трех отверстий диаметром 50 мм в днище контейнера и перекрыть отверстие армированными резиновыми клапанами диаметрами на 20 мм больше, чем диаметры отверстий. Съемный контейнер, выполненный с тремя отверстиями диаметром 50 мм, прикрытые сверху армированными резиновыми клапанами ускоряет спуск устройства, за счет быстрого затопления в воде и отпадает надобность грузо-баласта, и тем самым снижает вес контейнера. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки шахтных колодцев,состоящее из съемного контейнера с металлическими кронштейнами,резинового круглого пакера и ножками-подставками,отличающееся тем, что в днище контейнера предусмотрены 3 круглых отверстия,расположенные по окружности через 120,перекрываемые круглыми клапанами, с диаметром больше диаметра отверстий, прикрепленными к днищам контейнера с возможностью вертикального перемещения по дуге, выполненные из эластичного жесткого материала.
