Устройство для очистки шахтных колодцев

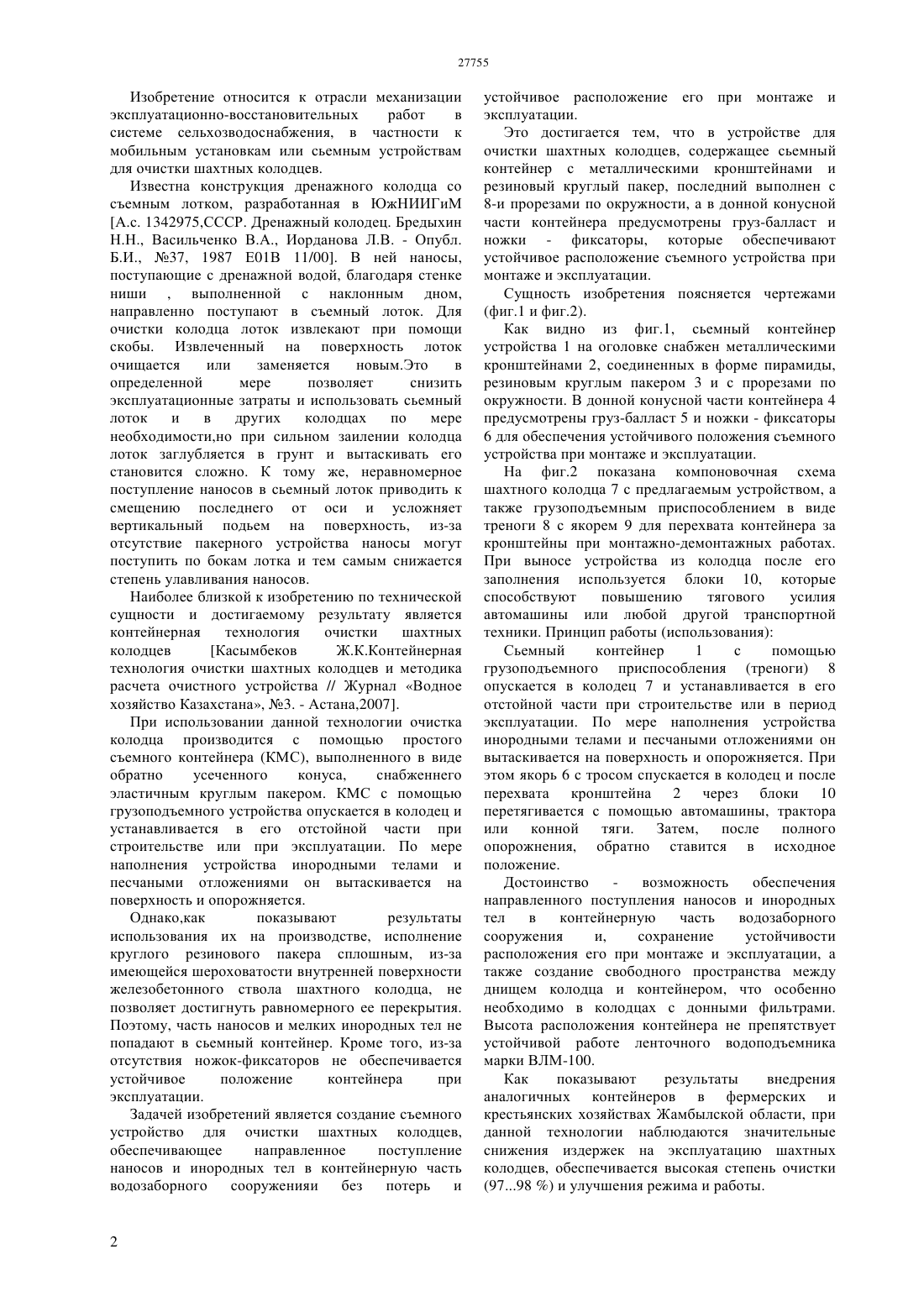

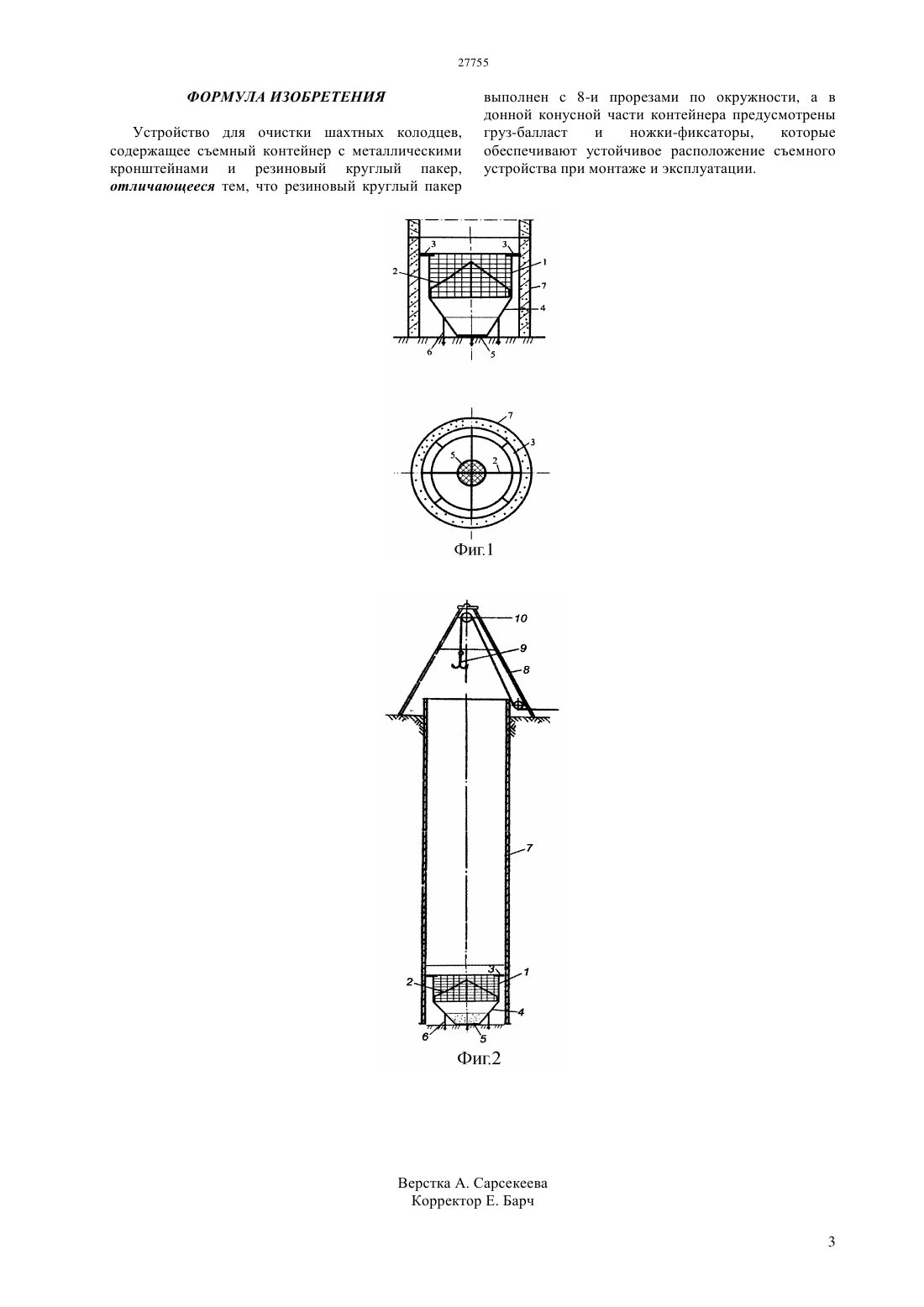

(51) 01 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ системе сельхозводоснабжения, в частности к мобильным установкам или сьемным устройствам для очистки шахтных колодцев. Устройство для очистки шахтных колодцев,обеспечивающее направленное поступление наносов и инородных тел в контейнерную часть водозаборного сооруженияи без потерь и устойчивое расположение его при монтаже и эксплуатации, осуществляется за счет того, что в устройстве для очистки шахтных колодцев,содержащее сьемный контейнер с металлическими кронштейнами и резиновый круглый пакер,последний выполнен с 8-и прорезами по окружности, а в донной конусной части контейнера предусмотрены груз-балласт и ножки фиксаторы,которые обеспечивают устойчивое расположение съемного устройства при монтаже и эксплуатации.(72) Касымбеков Жузбай Кожабаевич Касымбеков Галымжан Жузбаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет имени К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Касымбеков Ж.К. Контейнерная технология очистки шахтных колодцев и методика расчета очистного устройства - М. Водное хозяйство Казахстана, 2007, 3(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ШАХТНЫХ КОЛОДЦЕВ Изобретение относится к отрасли механизации эксплуатационно-восстановительных работ в системе сельхозводоснабжения, в частности к мобильным установкам или сьемным устройствам для очистки шахтных колодцев. Известна конструкция дренажного колодца со съемным лотком, разработанная в ЮжНИИГиМ А.с. 1342975,СССР. Дренажный колодец. Бредыхин Н.Н., Васильченко В.А., Иорданова Л.В. - Опубл. Б.И., 37, 1987 Е 01 В 11/00. В ней наносы,поступающие с дренажной водой, благодаря стенке ниши , выполненной с наклонным дном,направленно поступают в съемный лоток. Для очистки колодца лоток извлекают при помощи скобы. Извлеченный на поверхность лоток очищается или заменяется новым.Это в определенной мере позволяет снизить эксплуатационные затраты и использовать сьемный лоток и в других колодцах по мере необходимости,но при сильном заилении колодца лоток заглубляется в грунт и вытаскивать его становится сложно. К тому же, неравномерное поступление наносов в сьемный лоток приводить к смещению последнего от оси и усложняет вертикальный подьем на поверхность, из-за отсутствие пакерного устройства наносы могут поступить по бокам лотка и тем самым снижается степень улавливания наносов. Наиболее близкой к изобретению по технической сущности и достигаемому результату является контейнерная технология очистки шахтных колодцев Касымбеков Ж.К.Контейнерная технология очистки шахтных колодцев и методика расчета очистного устройства // Журнал Водное хозяйство Казахстана, 3. - Астана,2007. При использовании данной технологии очистка колодца производится с помощью простого съемного контейнера (КМС), выполненного в виде обратно усеченного конуса,снабженнего эластичным круглым пакером. КМС с помощью грузоподъемного устройства опускается в колодец и устанавливается в его отстойной части при строительстве или при эксплуатации. По мере наполнения устройства инородными телами и песчаными отложениями он вытаскивается на поверхность и опорожняется. Однако,как показывают результаты использования их на производстве, исполнение круглого резинового пакера сплошным, из-за имеющейся шероховатости внутренней поверхности железобетонного ствола шахтного колодца, не позволяет достигнуть равномерного ее перекрытия. Поэтому, часть наносов и мелких инородных тел не попадают в сьемный контейнер. Кроме того, из-за отсутствия ножок-фиксаторов не обеспечивается устойчивое положение контейнера при эксплуатации. Задачей изобретений является создание съемного устройство для очистки шахтных колодцев,обеспечивающее направленное поступление наносов и инородных тел в контейнерную часть водозаборного сооруженияи без потерь и устойчивое расположение его при монтаже и эксплуатации. Это достигается тем, что в устройстве для очистки шахтных колодцев, содержащее сьемный контейнер с металлическими кронштейнами и резиновый круглый пакер, последний выполнен с 8-и прорезами по окружности, а в донной конусной части контейнера предусмотрены груз-балласт и ножки - фиксаторы, которые обеспечивают устойчивое расположение съемного устройства при монтаже и эксплуатации. Сущность изобретения поясняется чертежами(фиг.1 и фиг.2). Как видно из фиг.1, сьемный контейнер устройства 1 на оголовке снабжен металлическими кронштейнами 2, соединенных в форме пирамиды,резиновым круглым пакером 3 и с прорезами по окружности. В донной конусной части контейнера 4 предусмотрены груз-балласт 5 и ножки - фиксаторы 6 для обеспечения устойчивого положения съемного устройства при монтаже и эксплуатации. На фиг.2 показана компоновочная схема шахтного колодца 7 с предлагаемым устройством, а также грузоподъемным приспособлением в виде треноги 8 с якорем 9 для перехвата контейнера за кронштейны при монтажно-демонтажных работах. При выносе устройства из колодца после его заполнения используется блоки 10, которые способствуют повышению тягового усилия автомашины или любой другой транспортной техники. Принцип работы (использования) Сьемный контейнер 1 с помощью грузоподъемного приспособления (треноги) 8 опускается в колодец 7 и устанавливается в его отстойной части при строительстве или в период эксплуатации. По мере наполнения устройства инородными телами и песчаными отложениями он вытаскивается на поверхность и опорожняется. При этом якорь 6 с тросом спускается в колодец и после перехвата кронштейна 2 через блоки 10 перетягивается с помощью автомашины, трактора или конной тяги. Затем, после полного опорожнения, обратно ставится в исходное положение. Достоинство возможность обеспечения направленного поступления наносов и инородных тел в контейнерную часть водозаборного сооружения и,сохранение устойчивости расположения его при монтаже и эксплуатации, а также создание свободного пространства между днищем колодца и контейнером, что особенно необходимо в колодцах с донными фильтрами. Высота расположения контейнера не препятствует устойчивой работе ленточного водоподъемника марки ВЛМ-100. Как показывают результаты внедрения аналогичных контейнеров в фермерских и крестьянских хозяйствах Жамбылской области, при данной технологии наблюдаются значительные снижения издержек на эксплуатацию шахтных колодцев, обеспечивается высокая степень очистки ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки шахтных колодцев,содержащее съемный контейнер с металлическими кронштейнами и резиновый круглый пакер,отличающееся тем, что резиновый круглый пакер выполнен с 8-и прорезами по окружности, а в донной конусной части контейнера предусмотрены груз-балласт и ножки-фиксаторы,которые обеспечивают устойчивое расположение съемного устройства при монтаже и эксплуатации.
