Способ очистки шахтных водосборников от шлама

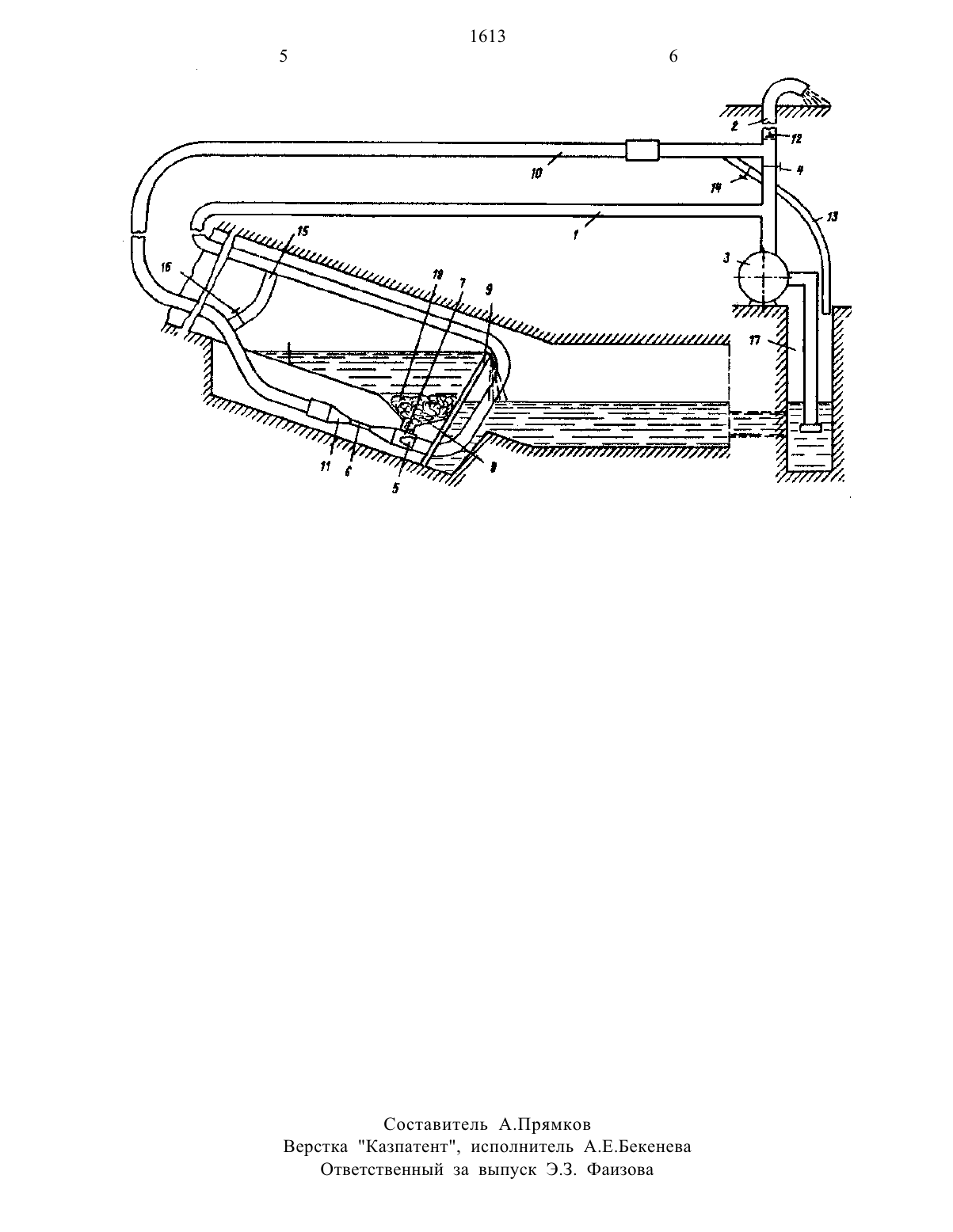

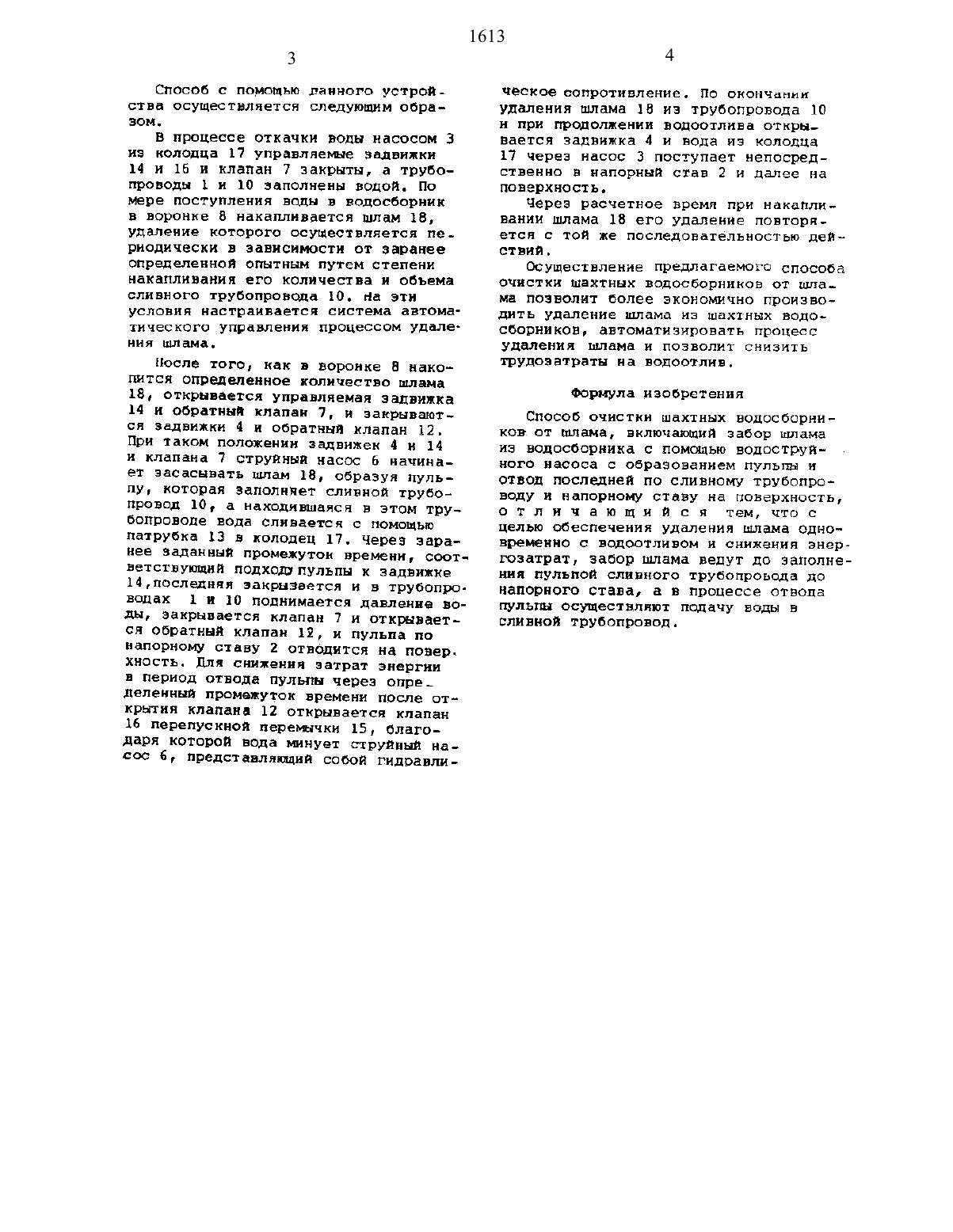

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНИзобретение относится к осушению котлованов и горных выработок путем водоотлнва.Известен способ удаления воды с илистыми отложениями, включающий забор пульпы с помощью водострунного насоса н отвод ее по спинному трубопроводу н напорному стану на поверхность 111.Известен также способ очистки водосборников от шламавключаюЩнй забор шлама из водосборника с помощью водострунного насоса с образованием пульпы и отвод последней по спинному трубопроводу и напорному стану на поверхность 2Недостаток указанных способов заключается В том, что удаление шламаиз водосборников выполняется как самостоятельная операция с использованием вспомогательного обОрУдованнячто вызывает дополнительные энергозатраты.Цель изобретения - обеспечение удаления шлама одновременно с водоотливом н снижение энергозатрат.Поставленная цель достигается тем,что в способе очистки шахтных водосборннков от шлама включающем заборшлама на водосборника с помщью водострунного насоса с образованием пульпы н отвод последней по спинному трубопроводу н напорному стану на поверхность, забор шлама ведут до заполнения пульпон сливного трубопровода до напорного стана, а в процессе отво да пульпы осуществляют подачу водына чертеже изображено устройство,Реализуюдее предлагаемый способ очнсткн шахтных водосоорннков от шлама.Устройство имеет подводящий трубопровод 1 соединенный с одной стороны с напорным станом 2 водоотлнвного насоса 3 ниже управляемой задвижки 4,а с другой - с насадком 5 струнного насоса 6 с обратным клапаном 7, соеднненны с воронкой В водосборника,оборудованного наклонной перегородкоп 9, сливной трубопровод 10, соединяющий диффузор 11 струнного насоса 6 с напорным ставом 2 между задвижкой 4 н обратным клапаном 12 и оооРУдованнын сливным патрубком 13 с управляемой задвижкой 14, н перепускную перемычку 15 с управляемой задвижкой 36 установленную параллельно струйному насосу 6.Способ с помощью данного устроиства осуществляется следующим образом.В процессе откачки воды насосом 3 ив колодца 17 управляемые задвижки 14 и 16 и клапан 7 закрыты,а трубопроводы 1 и 10 заполнены водой. по мере поступления воды в водосбориин в воронке 8 накапливается шлам 18,удаление которого осуществляется периодически в зависимости от заранее определенной опытным путем степени накапливания его количества и объема сливного трубопровода 10. На эти условия настраивается система автоматического управления процессом Удаления шлама.после того, как в воронке В накопится определенное количество шлама 18, открывается управляемая задвижка 14 и обратный клапан 7, и закрнвают ся задвижки 4 и обратныи клапан 12. при таком положении задвижек 4 и 14 и клапана 7 струнный насос 6 начинает засасывать шлам 18, образуя пульпу, которая заполняет сливной трубоПРОВОД 10 а находившаяся в этом трубопроводе вода спивается с помощью ддТРУ 0 Кд 13 В колодец 17. Через зараНВЕ Заданный промежуток времени, соотВЗТСТВУШЩИЙ подхолопульпы к задвижке 14 П 0 СЛедняя закрывается и в трубопроВППВК 1 И 10 поднимается давление воды, закрывается клапан 7 и открывается обратный клапан 12, и пульпа по НЗПОРНОМ ставу 2 отводится на повер. ХН 0 СТЬ- для снижения затрат энергии В ПЕРИОД отвода пульпы через опре деленный промежуток времени после открытия клапана 12 открывается клапан 15 Перепускнои перемычки 15, благодаря которон вода минует струнный насос Б, представляпщии собой гндравли 1613 4ческое сопротивление. По окончании удаления шлама 18 из трубопровода 10 и при продолжении водоотлива открывается задвижка 4 и вода из колодца 17 через насос 3 поступает непосредственно в напорный став 2 и далее на поверхность.Через расчетное время при накапливании шлама 18 его удаление повторяется с той же последовательностью деиствии.Осуществление предлагаемого способа очистки шахтных водосборников от шлама позволит более зкоиомчно производить удаление шлама из шахтных водосборни ков, автомата эировать процес с удаления шлама и позволит снизить трудозатраты на водоотлив.Способ очистки шахтных водосборнинов от шлама, включающий забор шлама из водосборника с помщью водоструйиого насоса с образованием пульпы и отвод последней по сливному трубопроводу н напорному стану на поверхность,о т л и ч а ю щ и И с я тем, что с целью обеспечения удаления шлама одновременно с водоотливом и снижения энергозатрат, забор шлама ведут до заполнения дульной сливного трубопровода до напорного стана, а в процессе отвода пульп осуществляют подачу воды в сливной трубопровод.Составитель А.ПряМКов Верстка Казпатент, Исполнитель А.Е.Бекенева Ответственный за выпуск Э.З. Фаизова
