Способ создания селезащитного сооружения

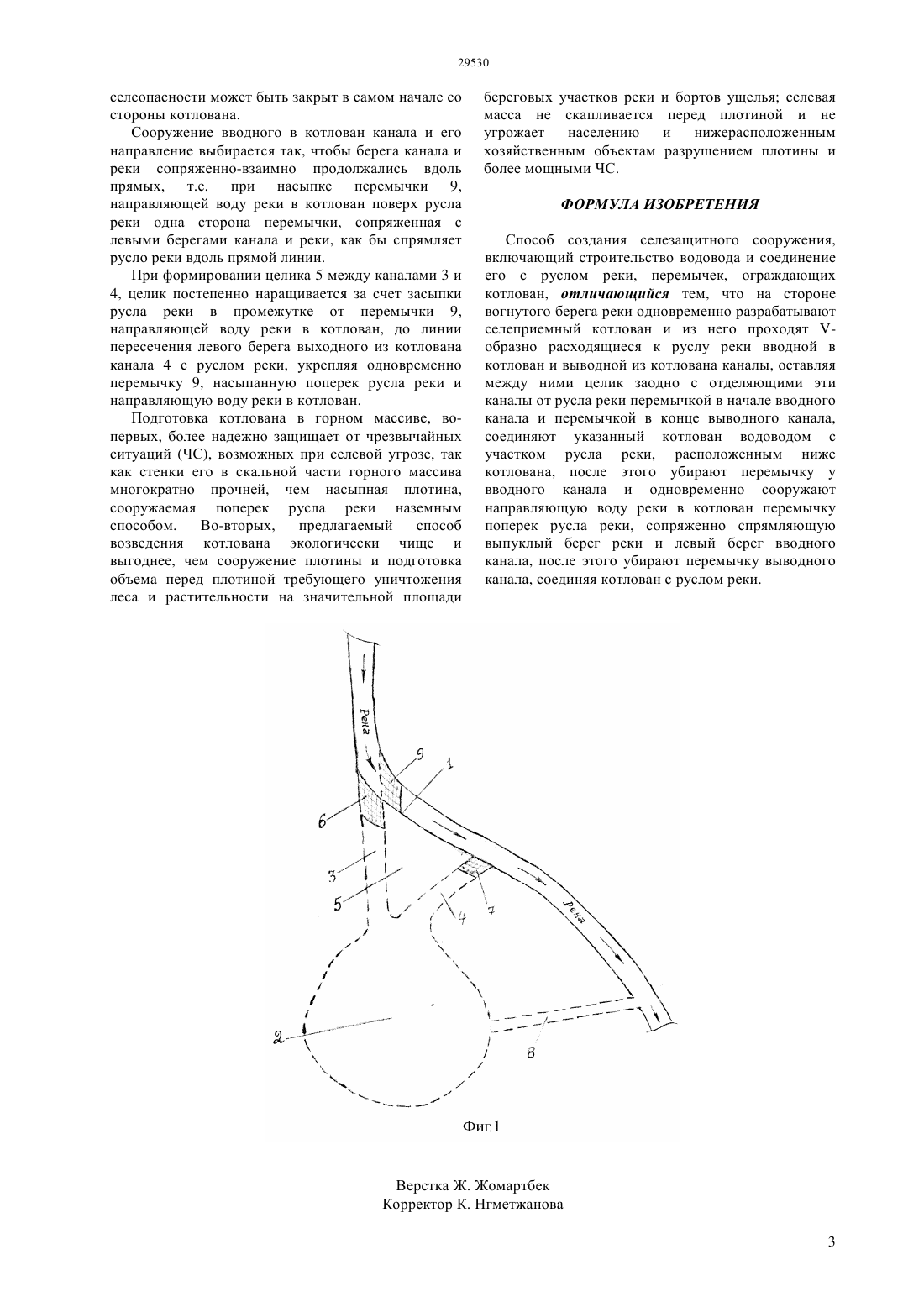

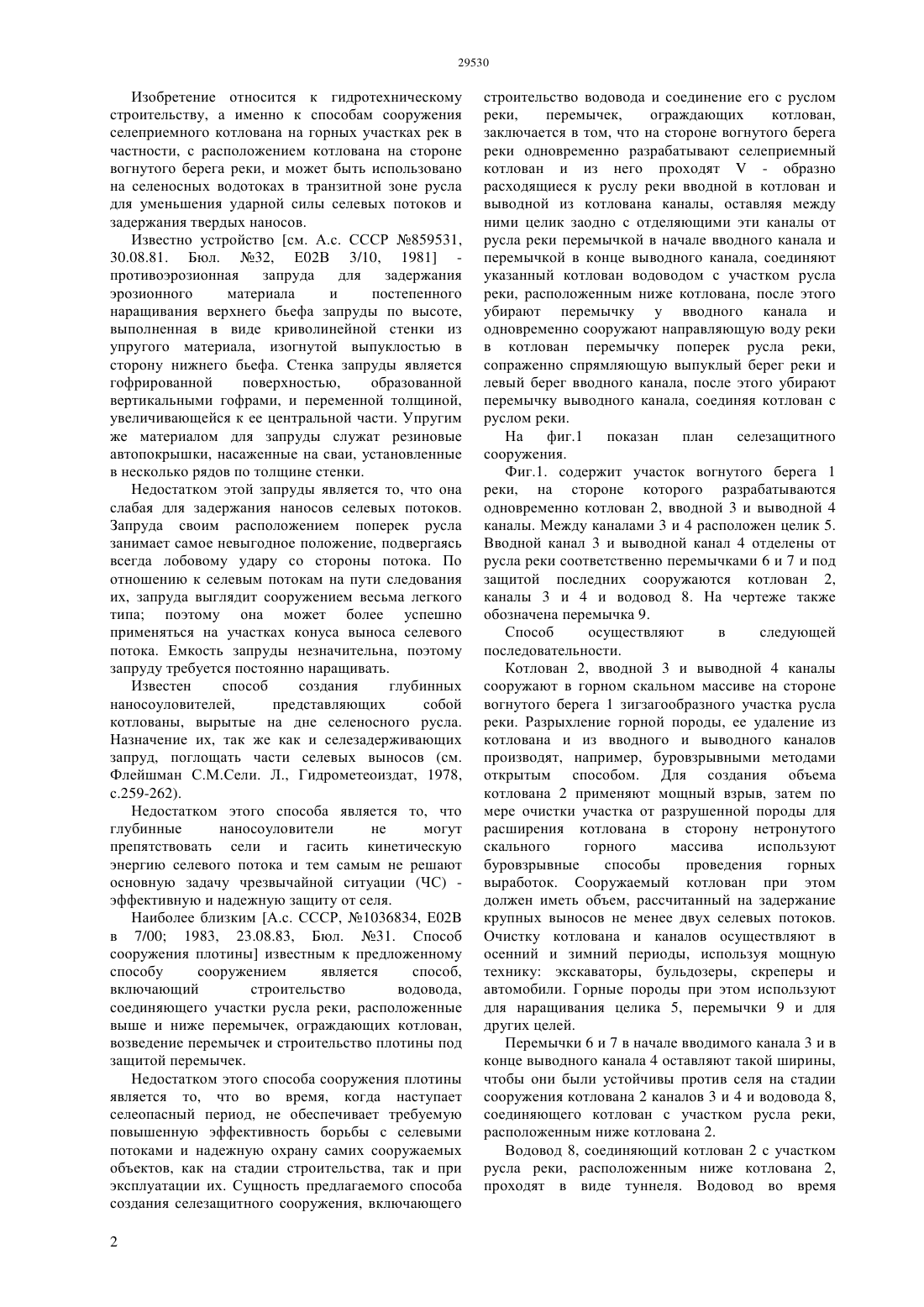

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ участках рек, в частности на зигзагообразном участке русла реки. Сущность создания селезащитного сооружения заключается в том, что котлован объемом для приема выносов 2-3 селевых потоков сооружается в глубине скальной части вогнутого берега селеносной реки и тем самым эффективно защищаются все нижерасположенные народнохозяйственные объекты. Надежность работы предлагаемого котлована со скальными бортами естественного залегания получается 100-ной. Результаты и выводы по предложенному способу сооружения селезащитного котлована на стороне вогнутого берега реки представляют значительный практический интерес. Экономический эффект при отсутствии внедрения способа трудно поддается расчету.(72) Помашев Онал Парманкулович Нурбекова Кунсая Сарсетаевна Аширбекова Роза Оразалиевна Смаилова Гульбагдам Жусуповна Казангапов Адил Енсебаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) СПОСОБ СОЗДАНИЯ СЕЛЕЗАЩИТНОГО СООРУЖЕНИЯ(57) Способ создания селезащитного сооружения относится к гидротехнике, конкретнее к способам сооружения селезащитного котлована на горных Изобретение относится к гидротехническому строительству, а именно к способам сооружения селеприемного котлована на горных участках рек в частности, с расположением котлована на стороне вогнутого берега реки, и может быть использовано на селеносных водотоках в транзитной зоне русла для уменьшения ударной силы селевых потоков и задержания твердых наносов. Известно устройство см. А.с. СССР 859531,30.08.81. Бюл. 32, Е 02 В 3/10, 1981 противоэрозионная запруда для задержания эрозионного материала и постепенного наращивания верхнего бьефа запруды по высоте,выполненная в виде криволинейной стенки из упругого материала, изогнутой выпуклостью в сторону нижнего бьефа. Стенка запруды является гофрированной поверхностью,образованной вертикальными гофрами, и переменной толщиной,увеличивающейся к ее центральной части. Упругим же материалом для запруды служат резиновые автопокрышки, насаженные на сваи, установленные в несколько рядов по толщине стенки. Недостатком этой запруды является то, что она слабая для задержания наносов селевых потоков. Запруда своим расположением поперек русла занимает самое невыгодное положение, подвергаясь всегда лобовому удару со стороны потока. По отношению к селевым потокам на пути следования их, запруда выглядит сооружением весьма легкого типа поэтому она может более успешно применяться на участках конуса выноса селевого потока. Емкость запруды незначительна, поэтому запруду требуется постоянно наращивать. Известен способ создания глубинных наносоуловителей,представляющих собой котлованы, вырытые на дне селеносного русла. Назначение их, так же как и селезадерживающих запруд, поглощать части селевых выносов (см. Флейшман С.М.Сели. Л., Гидрометеоиздат, 1978,с.259-262). Недостатком этого способа является то, что глубинные наносоуловители не могут препятствовать сели и гасить кинетическую энергию селевого потока и тем самым не решают основную задачу чрезвычайной ситуации (ЧС) эффективную и надежную защиту от селя. Наиболее близким А.с. СССР, 1036834, Е 02 в 7/00 1983, 23.08.83, Бюл. 31. Способ сооружения плотины известным к предложенному способу сооружением является способ,включающий строительство водовода,соединяющего участки русла реки, расположенные выше и ниже перемычек, ограждающих котлован,возведение перемычек и строительство плотины под защитой перемычек. Недостатком этого способа сооружения плотины является то, что во время, когда наступает селеопасный период, не обеспечивает требуемую повышенную эффективность борьбы с селевыми потоками и надежную охрану самих сооружаемых объектов, как на стадии строительства, так и при эксплуатации их. Сущность предлагаемого способа создания селезащитного сооружения, включающего 2 строительство водовода и соединение его с руслом реки,перемычек,ограждающих котлован,заключается в том, что на стороне вогнутого берега реки одновременно разрабатывают селеприемный котлован и из него проходят- образно расходящиеся к руслу реки вводной в котлован и выводной из котлована каналы, оставляя между ними целик заодно с отделяющими эти каналы от русла реки перемычкой в начале вводного канала и перемычкой в конце выводного канала, соединяют указанный котлован водоводом с участком русла реки, расположенным ниже котлована, после этого убирают перемычку у вводного канала и одновременно сооружают направляющую воду реки в котлован перемычку поперек русла реки,сопраженно спрямляющую выпуклый берег реки и левый берег вводного канала, после этого убирают перемычку выводного канала, соединяя котлован с руслом реки. На фиг.1 показан план селезащитного сооружения. Фиг.1. содержит участок вогнутого берега 1 реки, на стороне которого разрабатываются одновременно котлован 2, вводной 3 и выводной 4 каналы. Между каналами 3 и 4 расположен целик 5. Вводной канал 3 и выводной канал 4 отделены от русла реки соответственно перемычками 6 и 7 и под защитой последних сооружаются котлован 2,каналы 3 и 4 и водовод 8. На чертеже также обозначена перемычка 9. Способ осуществляют в следующей последовательности. Котлован 2, вводной 3 и выводной 4 каналы сооружают в горном скальном массиве на стороне вогнутого берега 1 зигзагообразного участка русла реки. Разрыхление горной породы, ее удаление из котлована и из вводного и выводного каналов производят, например, буровзрывными методами открытым способом. Для создания объема котлована 2 применяют мощный взрыв, затем по мере очистки участка от разрушенной породы для расширения котлована в сторону нетронутого скального горного массива используют буровзрывные способы проведения горных выработок. Сооружаемый котлован при этом должен иметь объем, рассчитанный на задержание крупных выносов не менее двух селевых потоков. Очистку котлована и каналов осуществляют в осенний и зимний периоды, используя мощную технику экскаваторы, бульдозеры, скреперы и автомобили. Горные породы при этом используют для наращивания целика 5, перемычки 9 и для других целей. Перемычки 6 и 7 в начале вводимого канала 3 и в конце выводного канала 4 оставляют такой ширины,чтобы они были устойчивы против селя на стадии сооружения котлована 2 каналов 3 и 4 и водовода 8,соединяющего котлован с участком русла реки,расположенным ниже котлована 2. Водовод 8, соединяющий котлован 2 с участком русла реки, расположенным ниже котлована 2,проходят в виде туннеля. Водовод во время селеопасности может быть закрыт в самом начале со стороны котлована. Сооружение вводного в котлован канала и его направление выбирается так, чтобы берега канала и реки сопряженно-взаимно продолжались вдоль прямых, т.е. при насыпке перемычки 9,направляющей воду реки в котлован поверх русла реки одна сторона перемычки, сопряженная с левыми берегами канала и реки, как бы спрямляет русло реки вдоль прямой линии. При формировании целика 5 между каналами 3 и 4, целик постепенно наращивается за счет засыпки русла реки в промежутке от перемычки 9,направляющей воду реки в котлован, до линии пересечения левого берега выходного из котлована канала 4 с руслом реки, укрепляя одновременно перемычку 9, насыпанную поперек русла реки и направляющую воду реки в котлован. Подготовка котлована в горном массиве, вопервых, более надежно защищает от чрезвычайных ситуаций (ЧС), возможных при селевой угрозе, так как стенки его в скальной части горного массива многократно прочней, чем насыпная плотина,сооружаемая поперек русла реки наземным способом. Во-вторых,предлагаемый способ возведения котлована экологически чище и выгоднее, чем сооружение плотины и подготовка объема перед плотиной требующего уничтожения леса и растительности на значительной площади береговых участков реки масса не скапливается угрожает населению хозяйственным объектам более мощными ЧС. и бортов ущелья селевая перед плотиной и не и нижерасположенным разрушением плотины и ФОРМУЛА ИЗОБРЕТЕНИЯ Способ создания селезащитного сооружения,включающий строительство водовода и соединение его с руслом реки, перемычек, ограждающих котлован, отличающийся тем, что на стороне вогнутого берега реки одновременно разрабатывают селеприемный котлован и из него проходят образно расходящиеся к руслу реки вводной в котлован и выводной из котлована каналы, оставляя между ними целик заодно с отделяющими эти каналы от русла реки перемычкой в начале вводного канала и перемычкой в конце выводного канала,соединяют указанный котлован водоводом с участком русла реки, расположенным ниже котлована, после этого убирают перемычку у вводного канала и одновременно сооружают направляющую воду реки в котлован перемычку поперек русла реки, сопряженно спрямляющую выпуклый берег реки и левый берег вводного канала, после этого убирают перемычку выводного канала, соединяя котлован с руслом реки.
