Культиватор

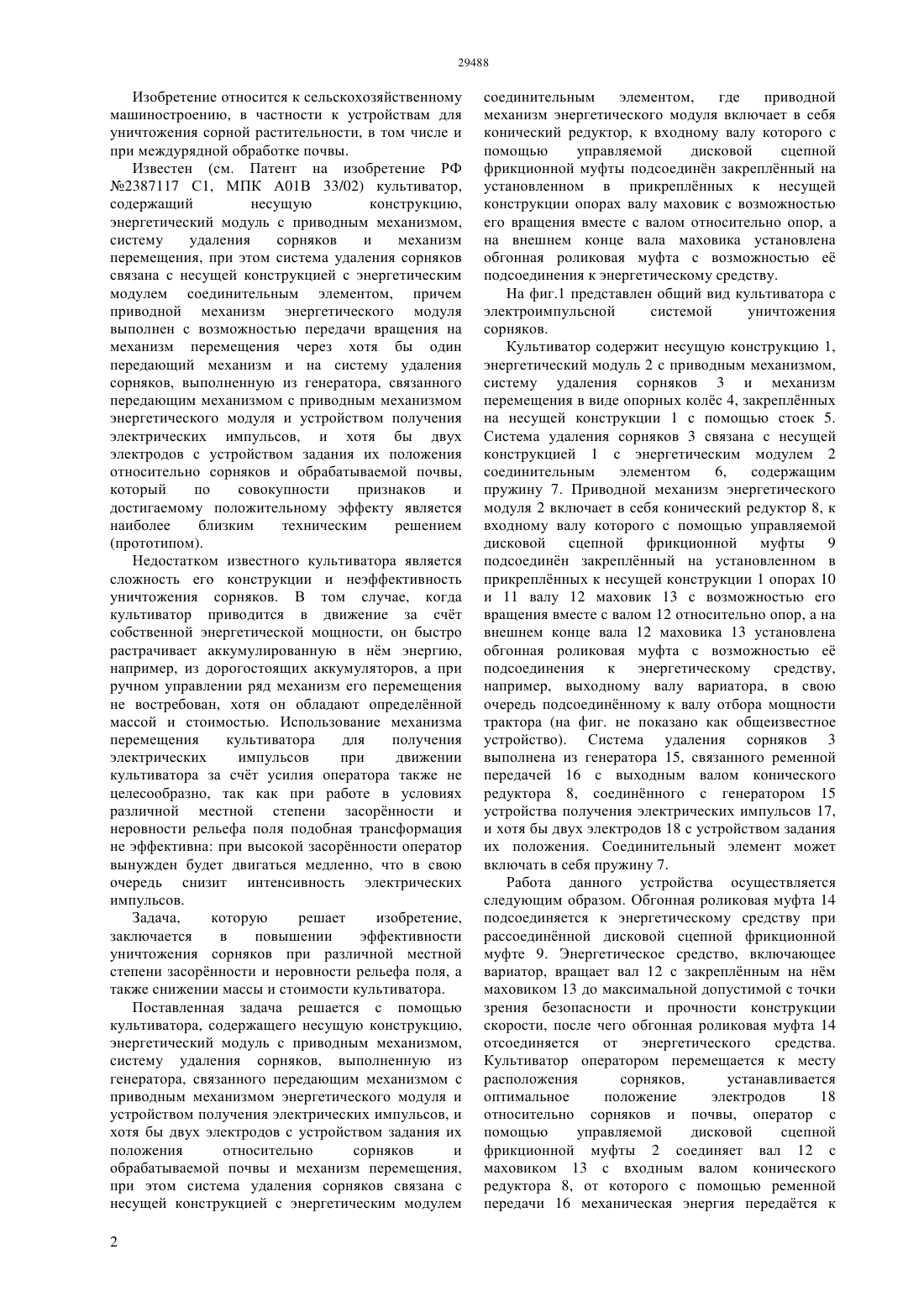

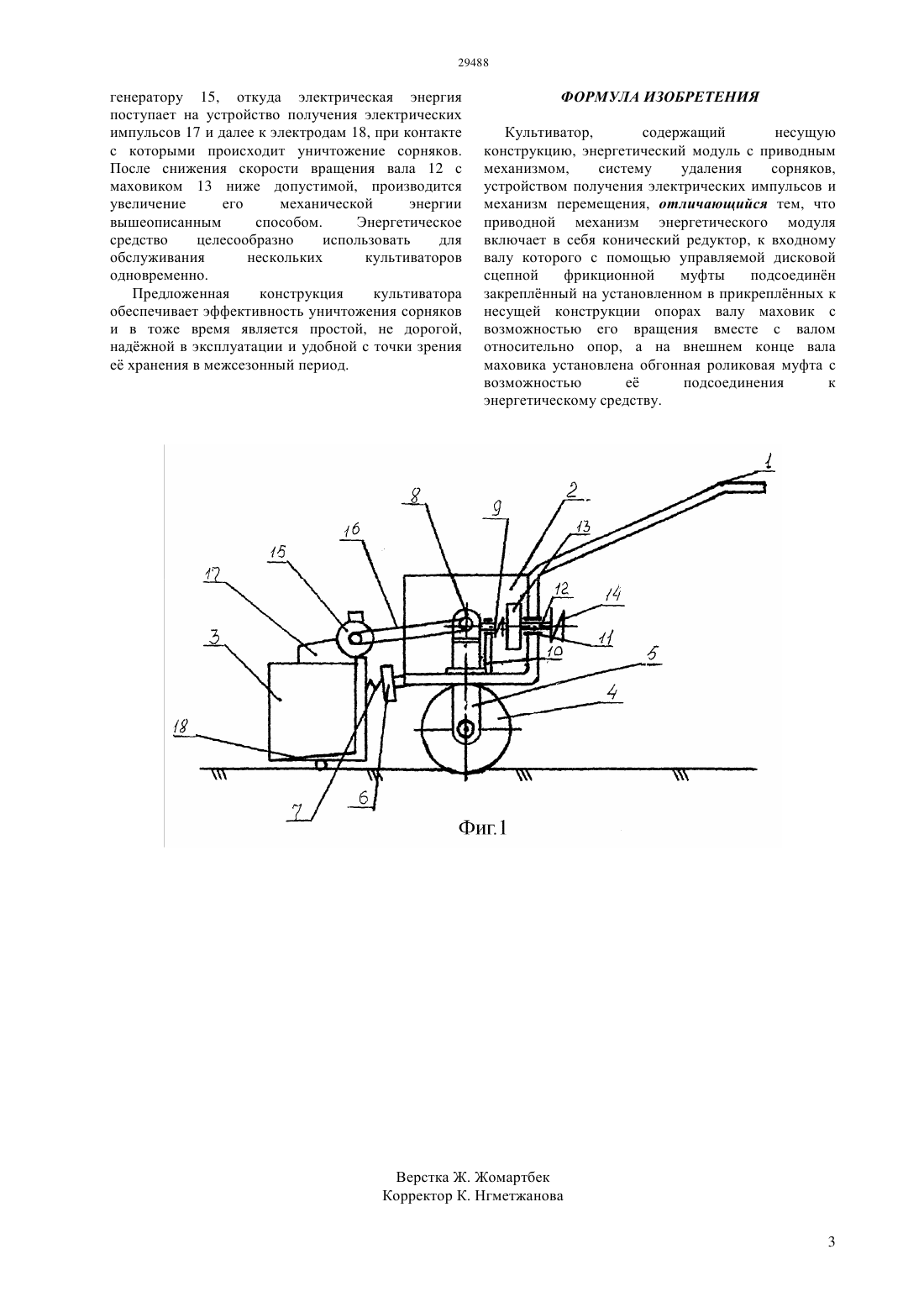

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ 1, энергетический модуль 2 с приводным механизмом, систему удаления сорняков 3,выполненную из генератора 15, связанного передающим механизмом с приводным механизмом энергетического модуля и устройством получения электрических импульсов 17, и хотя бы двух электродов 18 с устройством задания их положения относительно сорняков и обрабатываемой почвы и механизм перемещения, при этом система удаления сорняков связана с несущей конструкцией 1 с энергетическим модулем соединительным элементом,где приводной механизм энергетического модуля включает в себя конический редуктор 8, к входному валу которого с помощью управляемой дисковой сцепной фрикционной муфты 9 подсоединн закреплнный на установленном в прикреплнных к несущей конструкции опорах валу маховик 13 с возможностью его вращения вместе с валом относительно опор, а на внешнем конце вала маховика установлена обгонная роликовая муфта 14 с возможностью е подсоединения к энергетическому средству.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичАгейчик Валерий АлександровичМуращенко Владимир Иванович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к устройствам для уничтожения сорной растительности, в том числе и при междурядной обработке почвы. Задача,которую решает изобретение,заключается в повышении эффективности уничтожения сорняков при различной местной степени засорнности и неровности рельефа поля, а также снижении массы и стоимости культиватора. Поставленная задача решается с помощью культиватора, содержащего несущую конструкцию Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для уничтожения сорной растительности, в том числе и при междурядной обработке почвы. Известен (см. Патент на изобретение РФ 2387117 С 1, МПК А 01 В 33/02) культиватор,содержащий несущую конструкцию,энергетический модуль с приводным механизмом,систему удаления сорняков и механизм перемещения, при этом система удаления сорняков связана с несущей конструкцией с энергетическим модулем соединительным элементом, причем приводной механизм энергетического модуля выполнен с возможностью передачи вращения на механизм перемещения через хотя бы один передающий механизм и на систему удаления сорняков, выполненную из генератора, связанного передающим механизмом с приводным механизмом энергетического модуля и устройством получения электрических импульсов, и хотя бы двух электродов с устройством задания их положения относительно сорняков и обрабатываемой почвы,который по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением(прототипом). Недостатком известного культиватора является сложность его конструкции и неэффективность уничтожения сорняков. В том случае, когда культиватор приводится в движение за счт собственной энергетической мощности, он быстро растрачивает аккумулированную в нм энергию,например, из дорогостоящих аккумуляторов, а при ручном управлении ряд механизм его перемещения не востребован, хотя он обладают определнной массой и стоимостью. Использование механизма перемещения культиватора для получения электрических импульсов при движении культиватора за счт усилия оператора также не целесообразно, так как при работе в условиях различной местной степени засорнности и неровности рельефа поля подобная трансформация не эффективна при высокой засорнности оператор вынужден будет двигаться медленно, что в свою очередь снизит интенсивность электрических импульсов. Задача,которую решает изобретение,заключается в повышении эффективности уничтожения сорняков при различной местной степени засорнности и неровности рельефа поля, а также снижении массы и стоимости культиватора. Поставленная задача решается с помощью культиватора, содержащего несущую конструкцию,энергетический модуль с приводным механизмом,систему удаления сорняков, выполненную из генератора, связанного передающим механизмом с приводным механизмом энергетического модуля и устройством получения электрических импульсов, и хотя бы двух электродов с устройством задания их положения относительно сорняков и обрабатываемой почвы и механизм перемещения,при этом система удаления сорняков связана с несущей конструкцией с энергетическим модулем 2 соединительным элементом,где приводной механизм энергетического модуля включает в себя конический редуктор, к входному валу которого с помощью управляемой дисковой сцепной фрикционной муфты подсоединн закреплнный на установленном в прикреплнных к несущей конструкции опорах валу маховик с возможностью его вращения вместе с валом относительно опор, а на внешнем конце вала маховика установлена обгонная роликовая муфта с возможностью е подсоединения к энергетическому средству. На фиг.1 представлен общий вид культиватора с электроимпульсной системой уничтожения сорняков. Культиватор содержит несущую конструкцию 1,энергетический модуль 2 с приводным механизмом,систему удаления сорняков 3 и механизм перемещения в виде опорных колс 4, закреплнных на несущей конструкции 1 с помощью стоек 5. Система удаления сорняков 3 связана с несущей конструкцией 1 с энергетическим модулем 2 соединительным элементом 6,содержащим пружину 7. Приводной механизм энергетического модуля 2 включает в себя конический редуктор 8, к входному валу которого с помощью управляемой дисковой сцепной фрикционной муфты 9 подсоединн закреплнный на установленном в прикреплнных к несущей конструкции 1 опорах 10 и 11 валу 12 маховик 13 с возможностью его вращения вместе с валом 12 относительно опор, а на внешнем конце вала 12 маховика 13 установлена обгонная роликовая муфта с возможностью е подсоединения к энергетическому средству,например, выходному валу вариатора, в свою очередь подсоединнному к валу отбора мощности трактора (на фиг. не показано как общеизвестное устройство). Система удаления сорняков 3 выполнена из генератора 15, связанного ременной передачей 16 с выходным валом конического редуктора 8, соединнного с генератором 15 устройства получения электрических импульсов 17,и хотя бы двух электродов 18 с устройством задания их положения. Соединительный элемент может включать в себя пружину 7. Работа данного устройства осуществляется следующим образом. Обгонная роликовая муфта 14 подсоединяется к энергетическому средству при рассоединнной дисковой сцепной фрикционной муфте 9. Энергетическое средство, включающее вариатор, вращает вал 12 с закреплнным на нм маховиком 13 до максимальной допустимой с точки зрения безопасности и прочности конструкции скорости, после чего обгонная роликовая муфта 14 отсоединяется от энергетического средства. Культиватор оператором перемещается к месту расположения сорняков,устанавливается оптимальное положение электродов 18 относительно сорняков и почвы, оператор с помощью управляемой дисковой сцепной фрикционной муфты 2 соединяет вал 12 с маховиком 13 с входным валом конического редуктора 8, от которого с помощью ременной передачи 16 механическая энергия передатся к генератору 15, откуда электрическая энергия поступает на устройство получения электрических импульсов 17 и далее к электродам 18, при контакте с которыми происходит уничтожение сорняков. После снижения скорости вращения вала 12 с маховиком 13 ниже допустимой, производится увеличение его механической энергии вышеописанным способом. Энергетическое средство целесообразно использовать для обслуживания нескольких культиваторов одновременно. Предложенная конструкция культиватора обеспечивает эффективность уничтожения сорняков и в тоже время является простой, не дорогой,наджной в эксплуатации и удобной с точки зрения е хранения в межсезонный период. ФОРМУЛА ИЗОБРЕТЕНИЯ Культиватор,содержащий несущую конструкцию, энергетический модуль с приводным механизмом,систему удаления сорняков,устройством получения электрических импульсов и механизм перемещения, отличающийся тем, что приводной механизм энергетического модуля включает в себя конический редуктор, к входному валу которого с помощью управляемой дисковой сцепной фрикционной муфты подсоединн закреплнный на установленном в прикреплнных к несущей конструкции опорах валу маховик с возможностью его вращения вместе с валом относительно опор, а на внешнем конце вала маховика установлена обгонная роликовая муфта с возможностью е подсоединения к энергетическому средству.
