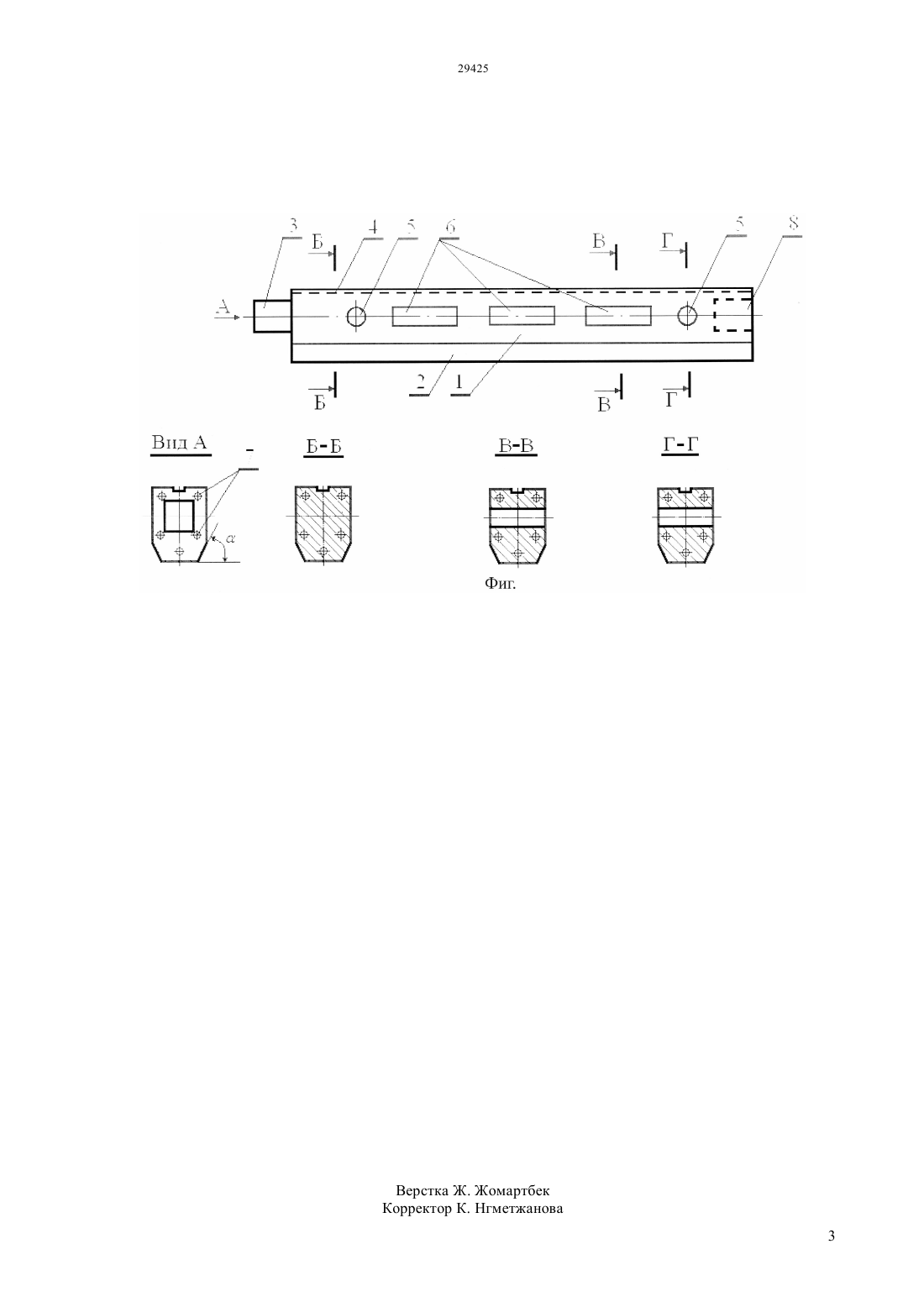

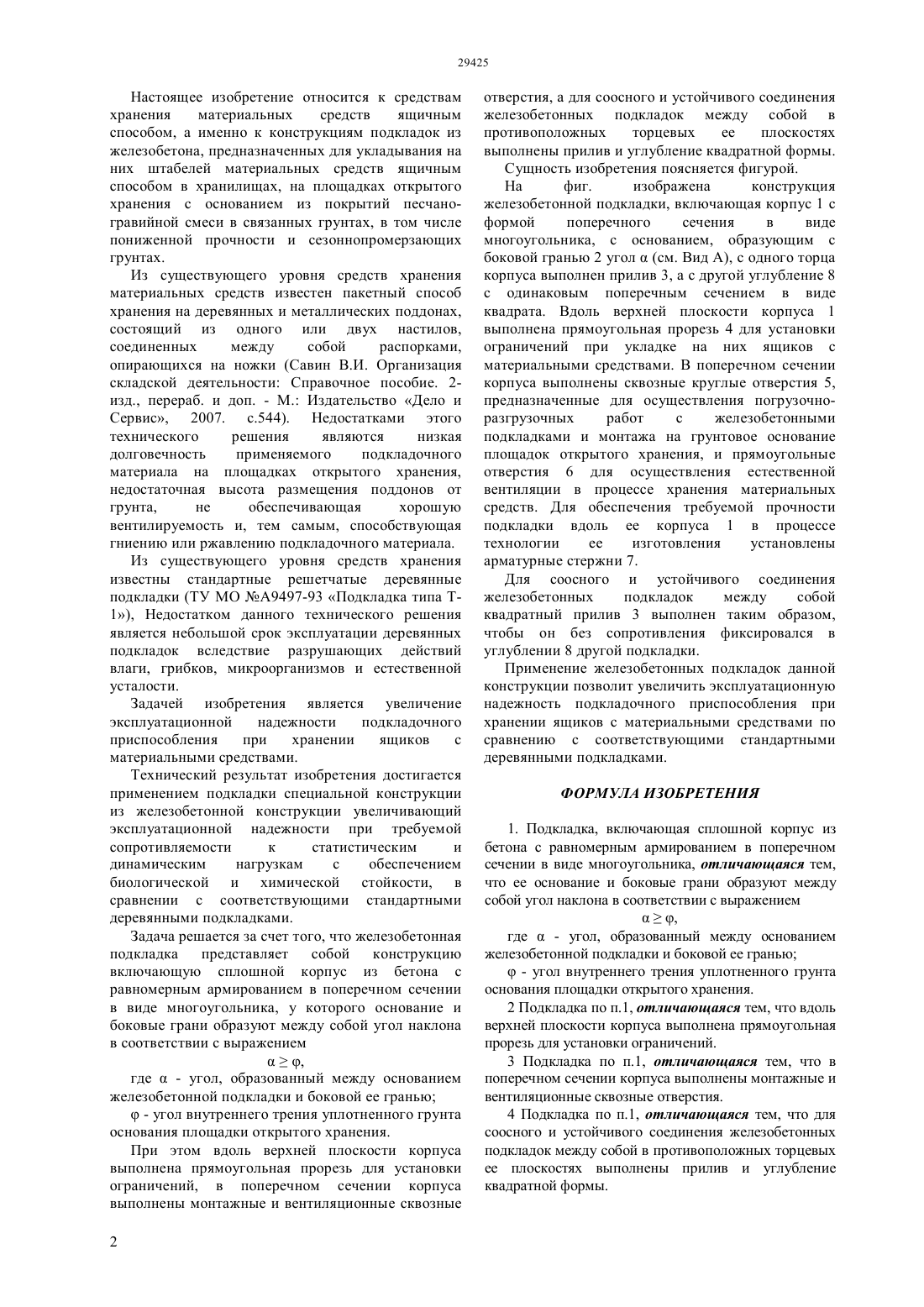

(51) 04 1/00 (2006.01) 04 1/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сечении в виде многоугольника, у которого основание и боковые грани образуют между собой угол наклона в соответствии с выражением,где- угол, образованный между основанием железобетонной подкладки и боковой ее гранью- угол внутреннего трения уплотненного грунта основания площадки открытого хранения. При этом вдоль верхней плоскости корпуса выполнена прямоугольная прорезь для установки ограничений, в поперечном сечении корпуса выполнены монтажные и вентиляционные сквозные отверстия, а для соосного и устойчивого соединения железобетонных подкладок между собой в противоположных торцевых ее плоскостях выполнены прилив и углубление квадратной формы. Технический результат изобретения достигается применением подкладки специальной конструкции из железобетонной конструкции увеличивающий эксплуатационной надежности при требуемой сопротивляемости к статистическим и динамическим нагрузкам с обеспечением биологической и химической стойкости, в сравнении с соответствующими стандартными деревянными подкладками.(76) Грузин Владимир Васильевич Есбергенов Кайсарбек Балтабаевич Джаксиликов Батыр Бауржанович(57) Настоящее изобретение относится к средствам хранения материальных средств ящичным способом, а именно к конструкциям подкладок из железобетона, предназначенных для укладывания на них штабелей материальных средств ящичным способом в хранилищах, на площадках открытого хранения с основанием из покрытий песчаногравийной смеси в связанных грунтах, в том числе пониженной прочности и сезоннопромерзающих грунтах. Задачей изобретения является увеличение эксплуатационной надежности подкладочного приспособления при хранении ящиков с материальными средствами. Задача решается за счет того,что железобетонная подкладка представляет собой конструкцию включающую сплошной корпус из бетона с равномерным армированием в поперечном Настоящее изобретение относится к средствам хранения материальных средств ящичным способом, а именно к конструкциям подкладок из железобетона, предназначенных для укладывания на них штабелей материальных средств ящичным способом в хранилищах, на площадках открытого хранения с основанием из покрытий песчаногравийной смеси в связанных грунтах, в том числе пониженной прочности и сезоннопромерзающих грунтах. Из существующего уровня средств хранения материальных средств известен пакетный способ хранения на деревянных и металлических поддонах,состоящий из одного или двух настилов,соединенных между собой распорками,опирающихся на ножки (Савин В.И. Организация складской деятельности Справочное пособие. 2 изд., перераб. и доп. - М. Издательство Дело и Сервис, 2007. с.544). Недостатками этого технического решения являются низкая долговечность применяемого подкладочного материала на площадках открытого хранения,недостаточная высота размещения поддонов от грунта,не обеспечивающая хорошую вентилируемость и, тем самым, способствующая гниению или ржавлению подкладочного материала. Из существующего уровня средств хранения известны стандартные решетчатые деревянные подкладки (ТУ МО А 9497-93 Подкладка типа Т 1), Недостатком данного технического решения является небольшой срок эксплуатации деревянных подкладок вследствие разрушающих действий влаги, грибков, микроорганизмов и естественной усталости. Задачей изобретения является увеличение эксплуатационной надежности подкладочного приспособления при хранении ящиков с материальными средствами. Технический результат изобретения достигается применением подкладки специальной конструкции из железобетонной конструкции увеличивающий эксплуатационной надежности при требуемой сопротивляемости к статистическим и динамическим нагрузкам с обеспечением биологической и химической стойкости, в сравнении с соответствующими стандартными деревянными подкладками. Задача решается за счет того, что железобетонная подкладка представляет собой конструкцию включающую сплошной корпус из бетона с равномерным армированием в поперечном сечении в виде многоугольника, у которого основание и боковые грани образуют между собой угол наклона в соответствии с выражением,где- угол, образованный между основанием железобетонной подкладки и боковой ее гранью- угол внутреннего трения уплотненного грунта основания площадки открытого хранения. При этом вдоль верхней плоскости корпуса выполнена прямоугольная прорезь для установки ограничений, в поперечном сечении корпуса выполнены монтажные и вентиляционные сквозные 2 отверстия, а для соосного и устойчивого соединения железобетонных подкладок между собой в противоположных торцевых ее плоскостях выполнены прилив и углубление квадратной формы. Сущность изобретения поясняется фигурой. На фиг. изображена конструкция железобетонной подкладки, включающая корпус 1 с формой поперечного сечения в виде многоугольника, с основанием, образующим с боковой гранью 2 угол(см. Вид А), с одного торца корпуса выполнен прилив 3, а с другой углубление 8 с одинаковым поперечным сечением в виде квадрата. Вдоль верхней плоскости корпуса 1 выполнена прямоугольная прорезь 4 для установки ограничений при укладке на них ящиков с материальными средствами. В поперечном сечении корпуса выполнены сквозные круглые отверстия 5,предназначенные для осуществления погрузочноразгрузочных работ с железобетонными подкладками и монтажа на грунтовое основание площадок открытого хранения, и прямоугольные отверстия 6 для осуществления естественной вентиляции в процессе хранения материальных средств. Для обеспечения требуемой прочности подкладки вдоль ее корпуса 1 в процессе технологии ее изготовления установлены арматурные стержни 7. Для соосного и устойчивого соединения железобетонных подкладок между собой квадратный прилив 3 выполнен таким образом,чтобы он без сопротивления фиксировался в углублении 8 другой подкладки. Применение железобетонных подкладок данной конструкции позволит увеличить эксплуатационную надежность подкладочного приспособления при хранении ящиков с материальными средствами по сравнению с соответствующими стандартными деревянными подкладками. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подкладка, включающая сплошной корпус из бетона с равномерным армированием в поперечном сечении в виде многоугольника, отличающаяся тем,что ее основание и боковые грани образуют между собой угол наклона в соответствии с выражением,где- угол, образованный между основанием железобетонной подкладки и боковой ее гранью- угол внутреннего трения уплотненного грунта основания площадки открытого хранения. 2 Подкладка по п.1, отличающаяся тем, что вдоль верхней плоскости корпуса выполнена прямоугольная прорезь для установки ограничений. 3 Подкладка по п.1, отличающаяся тем, что в поперечном сечении корпуса выполнены монтажные и вентиляционные сквозные отверстия. 4 Подкладка по п.1, отличающаяся тем, что для соосного и устойчивого соединения железобетонных подкладок между собой в противоположных торцевых ее плоскостях выполнены прилив и углубление квадратной формы.
