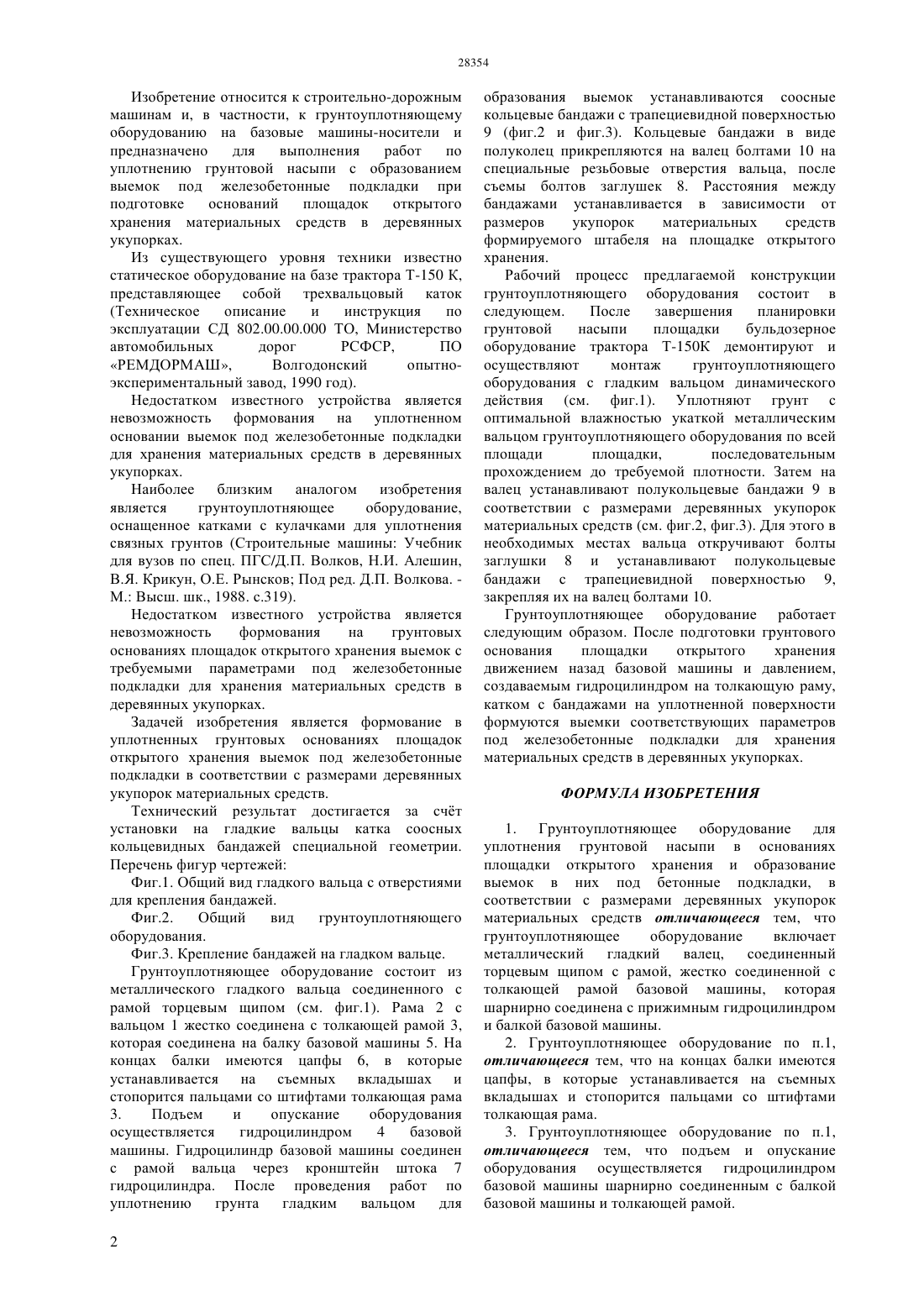

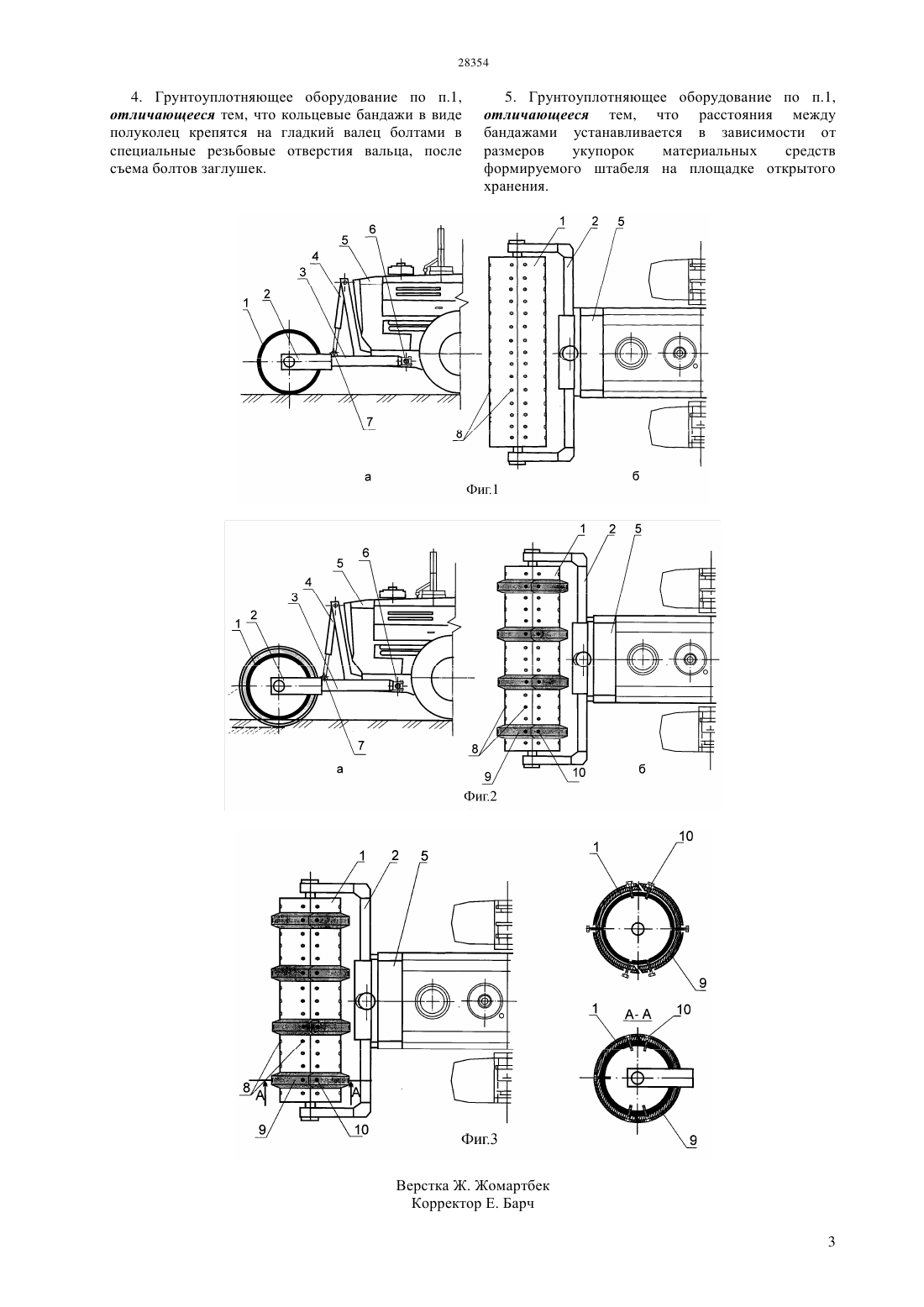

(51) 21 7/28 (2006.01) 02 3/046 (2006.01) 02 3/026 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является формование в уплотненных грунтовых основаниях площадок открытого хранения выемок под железобетонные подкладки в соответствии с размерами деревянных укупорок материальных средств. Задача решается за счет того, что у грунтоуплотняющего оборудования включающего металлический гладкий валец,соединенный торцевым щипом с рамой, жестко соединенной с толкающей рамой базовой машины, которая шарнирно соединена с прижимным гидроцилиндром и балкой базовой машины. При этом кольцевые бандажи в виде полуколец крепятся на гладкий валец болтами в специальные резьбовые отверстия вальца, после съема болтов заглушек, а расстояния между бандажами устанавливается в зависимости от размеров укупорок материальных средств формируемого штабеля на площадке открытого хранения. Технический результат достигается за счт установки на гладкие вальцы катка соосных кольцевидных бандажей специальной геометрии.(76) Грузин Владимир Васильевич Есбергенов Кайсарбек Балтабаевич Тогусов Амангельды Курмангажинович(56) Строительные машины Учебник для вузов по спец. ПГС/Д.П. Волков, Н.И. Алешин, В.Я. Крикун,О.Е. Рынсков Под ред. Д.П. Волкова. - М Высш. шк., 1988. с.319(57) Изобретение относится к строительнодорожным машинам и,в частности,к грунтоуплотняющему оборудованию на базовые машины-носители и предназначено для выполнения работ по уплотнению грунтовой насыпи с образованием выемок под железобетонные подкладки при подготовке оснований площадок открытого хранения материальных средств в деревянных укупорках. Изобретение относится к строительно-дорожным машинам и, в частности, к грунтоуплотняющему оборудованию на базовые машины-носители и предназначено для выполнения работ по уплотнению грунтовой насыпи с образованием выемок под железобетонные подкладки при подготовке оснований площадок открытого хранения материальных средств в деревянных укупорках. Из существующего уровня техники известно статическое оборудование на базе трактора Т-150 К,представляющее собой трехвальцовый каток(Техническое описание и инструкция по эксплуатации СД 802.00.00.000 ТО, Министерство автомобильных дорог РСФСР,ПО РЕМДОРМАШ,Волгодонский опытноэкспериментальный завод, 1990 год). Недостатком известного устройства является невозможность формования на уплотненном основании выемок под железобетонные подкладки для хранения материальных средств в деревянных укупорках. Наиболее близким аналогом изобретения является грунтоуплотняющее оборудование,оснащенное катками с кулачками для уплотнения связных грунтов (Строительные машины Учебник для вузов по спец. ПГС/Д.П. Волков, Н.И. Алешин,В.Я. Крикун, О.Е. Рынсков Под ред. Д.П. Волкова. М. Высш. шк., 1988. с.319). Недостатком известного устройства является невозможность формования на грунтовых основаниях площадок открытого хранения выемок с требуемыми параметрами под железобетонные подкладки для хранения материальных средств в деревянных укупорках. Задачей изобретения является формование в уплотненных грунтовых основаниях площадок открытого хранения выемок под железобетонные подкладки в соответствии с размерами деревянных укупорок материальных средств. Технический результат достигается за счт установки на гладкие вальцы катка соосных кольцевидных бандажей специальной геометрии. Перечень фигур чертежей Фиг.1. Общий вид гладкого вальца с отверстиями для крепления бандажей. Фиг.2. Общий вид грунтоуплотняющего оборудования. Фиг.3. Крепление бандажей на гладком вальце. Грунтоуплотняющее оборудование состоит из металлического гладкого вальца соединенного с рамой торцевым щипом (см. фиг.1). Рама 2 с вальцом 1 жестко соединена с толкающей рамой 3,которая соединена на балку базовой машины 5. На концах балки имеются цапфы 6, в которые устанавливается на съемных вкладышах и стопорится пальцами со штифтами толкающая рама 3. Подъем и опускание оборудования осуществляется гидроцилиндром 4 базовой машины. Гидроцилиндр базовой машины соединен с рамой вальца через кронштейн штока 7 гидроцилиндра. После проведения работ по уплотнению грунта гладким вальцом для 2 образования выемок устанавливаются соосные кольцевые бандажи с трапециевидной поверхностью 9 (фиг.2 и фиг.3). Кольцевые бандажи в виде полуколец прикрепляются на валец болтами 10 на специальные резьбовые отверстия вальца, после съемы болтов заглушек 8. Расстояния между бандажами устанавливается в зависимости от размеров укупорок материальных средств формируемого штабеля на площадке открытого хранения. Рабочий процесс предлагаемой конструкции грунтоуплотняющего оборудования состоит в следующем. После завершения планировки грунтовой насыпи площадки бульдозерное оборудование трактора Т-150 К демонтируют и осуществляют монтаж грунтоуплотняющего оборудования с гладким вальцом динамического действия (см. фиг.1). Уплотняют грунт с оптимальной влажностью укаткой металлическим вальцом грунтоуплотняющего оборудования по всей площади площадки,последовательным прохождением до требуемой плотности. Затем на валец устанавливают полукольцевые бандажи 9 в соответствии с размерами деревянных укупорок материальных средств (см. фиг.2, фиг.3). Для этого в необходимых местах вальца откручивают болты заглушки 8 и устанавливают полукольцевые бандажи с трапециевидной поверхностью 9,закрепляя их на валец болтами 10. Грунтоуплотняющее оборудование работает следующим образом. После подготовки грунтового основания площадки открытого хранения движением назад базовой машины и давлением,создаваемым гидроцилиндром на толкающую раму,катком с бандажами на уплотненной поверхности формуются выемки соответствующих параметров под железобетонные подкладки для хранения материальных средств в деревянных укупорках. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Грунтоуплотняющее оборудование для уплотнения грунтовой насыпи в основаниях площадки открытого хранения и образование выемок в них под бетонные подкладки, в соответствии с размерами деревянных укупорок материальных средств отличающееся тем, что грунтоуплотняющее оборудование включает металлический гладкий валец,соединенный торцевым щипом с рамой, жестко соединенной с толкающей рамой базовой машины, которая шарнирно соединена с прижимным гидроцилиндром и балкой базовой машины. 2. Грунтоуплотняющее оборудование по п.1,отличающееся тем, что на концах балки имеются цапфы, в которые устанавливается на съемных вкладышах и стопорится пальцами со штифтами толкающая рама. 3. Грунтоуплотняющее оборудование по п.1,отличающееся тем, что подъем и опускание оборудования осуществляется гидроцилиндром базовой машины шарнирно соединенным с балкой базовой машины и толкающей рамой. 4. Грунтоуплотняющее оборудование по п.1,отличающееся тем, что кольцевые бандажи в виде полуколец крепятся на гладкий валец болтами в специальные резьбовые отверстия вальца, после съема болтов заглушек. 5. Грунтоуплотняющее оборудование по п.1,отличающееся тем, что расстояния между бандажами устанавливается в зависимости от размеров укупорок материальных средств формируемого штабеля на площадке открытого хранения.
