Вибросито

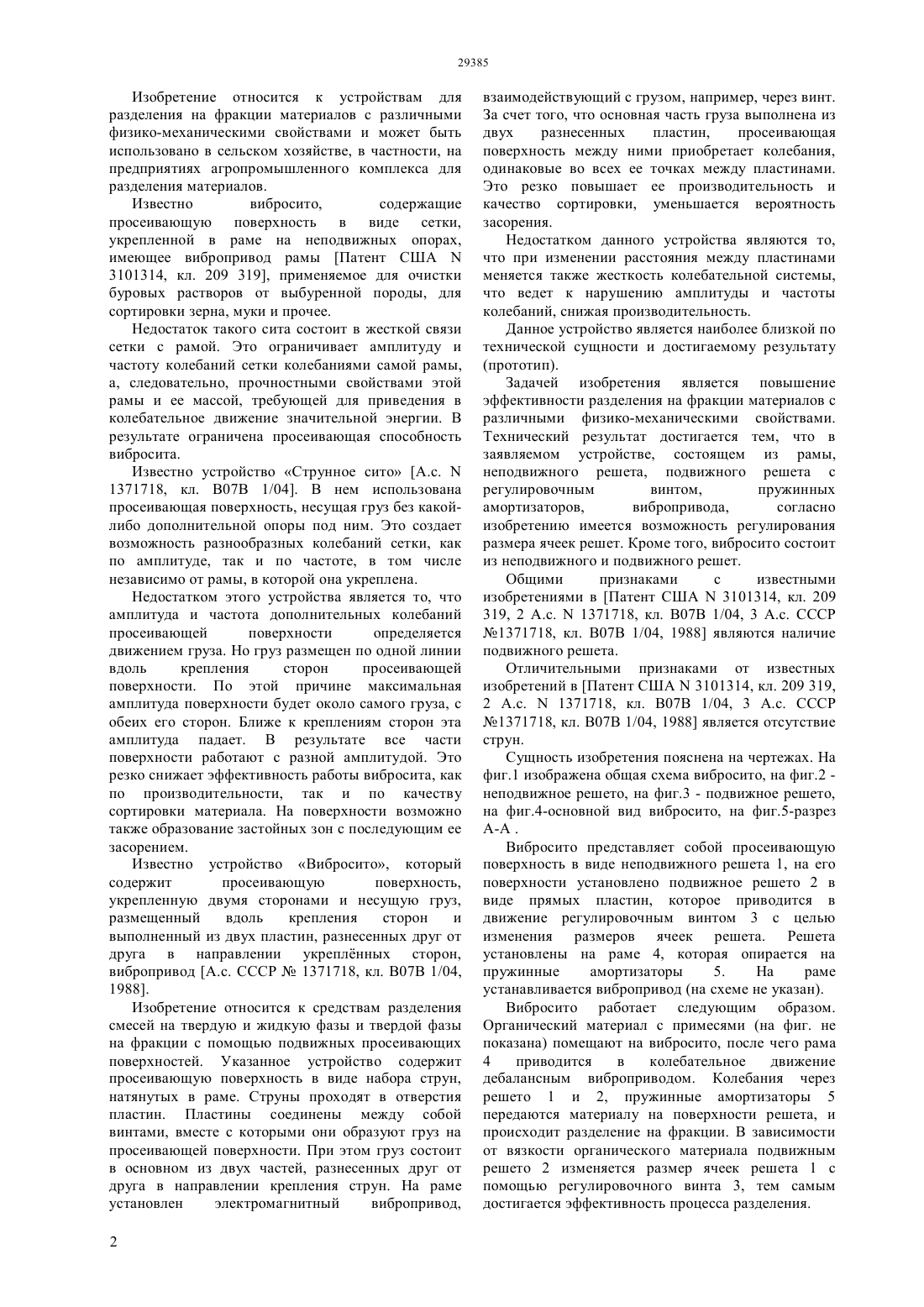

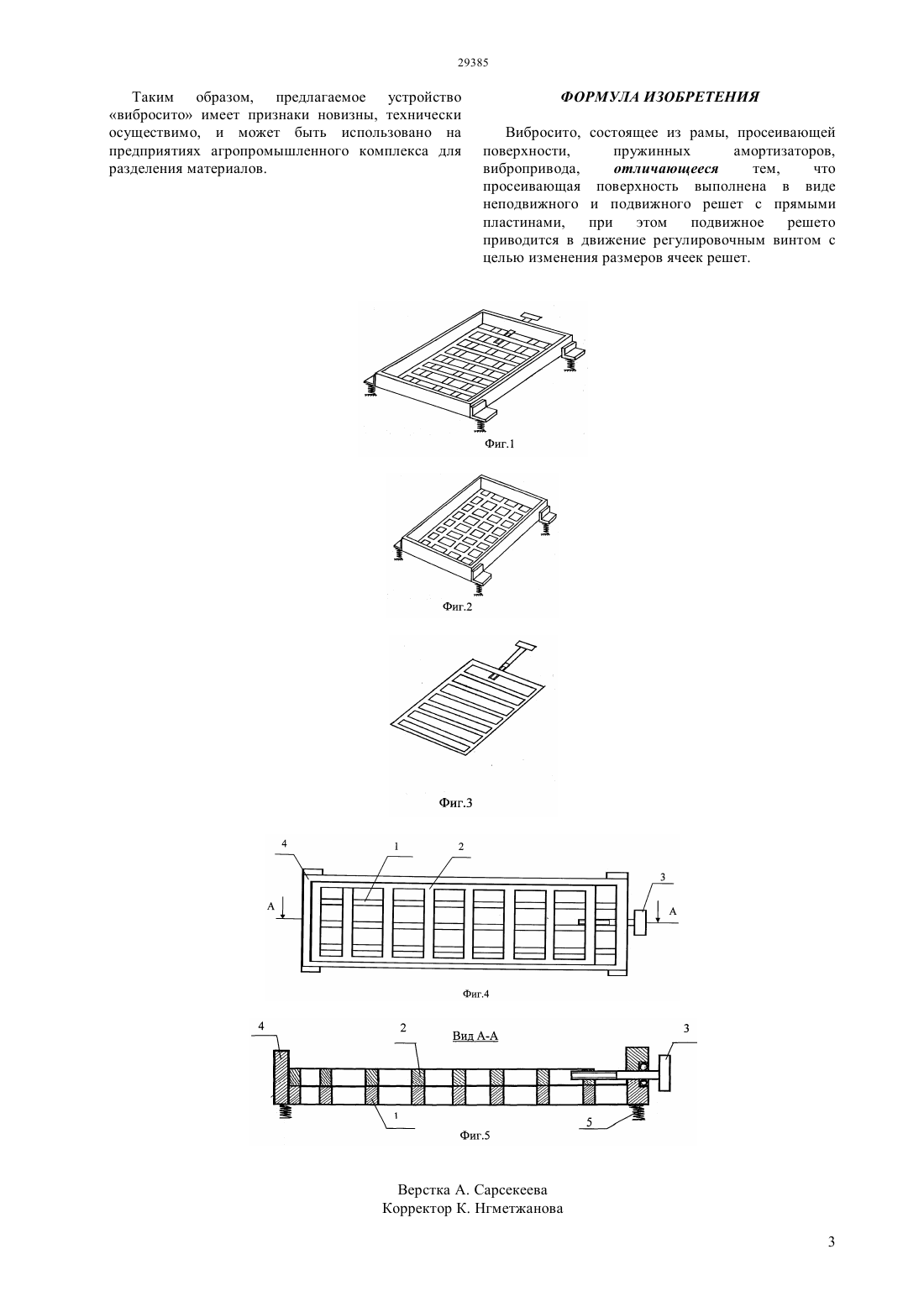

(51) 07 1/40 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использовано в сельском хозяйстве, в частности, на предприятиях агропромышленного комплекса для разделения материалов. Задачей изобретения является повышение эффективности разделения на фракции материалов с различными физико-механическими свойствами. Технический результат достигается тем, что в заявляемом устройстве, состоящем из рамы,неподвижного решета, подвижного решета с регулировочным винтом,пружинных амортизаторов,вибропривода,согласно изобретению имеется возможность регулирования размера ячеек решет. Кроме того, вибросито состоит из неподвижного и подвижного решет.(72) Курманов Аяп Конлямжаевич Хасенов Уралбай Байзакович Рыспаев Куаныш Сабиржанович Рыспаева Марья Куанышевна(73) Учреждение Костанайский социальнотехнический университет им. академика Зулхарнай Алдамжар(57) Изобретение относится к устройствам для разделения на фракции материалов с различными физико-механическими свойствами и может быть Изобретение относится к устройствам для разделения на фракции материалов с различными физико-механическими свойствами и может быть использовано в сельском хозяйстве, в частности, на предприятиях агропромышленного комплекса для разделения материалов. Известно вибросито,содержащие просеивающую поверхность в виде сетки,укрепленной в раме на неподвижных опорах,имеющее вибропривод рамы Патент США 3101314, кл. 209 319, применяемое для очистки буровых растворов от выбуренной породы, для сортировки зерна, муки и прочее. Недостаток такого сита состоит в жесткой связи сетки с рамой. Это ограничивает амплитуду и частоту колебаний сетки колебаниями самой рамы,а, следовательно, прочностными свойствами этой рамы и ее массой, требующей для приведения в колебательное движение значительной энергии. В результате ограничена просеивающая способность вибросита. Известно устройство Струнное сито А.с.1371718, кл. В 07 В 1/04. В нем использована просеивающая поверхность, несущая груз без какойлибо дополнительной опоры под ним. Это создает возможность разнообразных колебаний сетки, как по амплитуде, так и по частоте, в том числе независимо от рамы, в которой она укреплена. Недостатком этого устройства является то, что амплитуда и частота дополнительных колебаний просеивающей поверхности определяется движением груза. Но груз размещен по одной линии вдоль крепления сторон просеивающей поверхности. По этой причине максимальная амплитуда поверхности будет около самого груза, с обеих его сторон. Ближе к креплениям сторон эта амплитуда падает. В результате все части поверхности работают с разной амплитудой. Это резко снижает эффективность работы вибросита, как по производительности, так и по качеству сортировки материала. На поверхности возможно также образование застойных зон с последующим ее засорением. Известно устройство Вибросито, который содержит просеивающую поверхность,укрепленную двумя сторонами и несущую груз,размещенный вдоль крепления сторон и выполненный из двух пластин, разнесенных друг от друга в направлении укреплнных сторон,вибропривод А.с. СССР 1371718, кл. В 07 В 1/04,1988. Изобретение относится к средствам разделения смесей на твердую и жидкую фазы и твердой фазы на фракции с помощью подвижных просеивающих поверхностей. Указанное устройство содержит просеивающую поверхность в виде набора струн,натянутых в раме. Струны проходят в отверстия пластин. Пластины соединены между собой винтами, вместе с которыми они образуют груз на просеивающей поверхности. При этом груз состоит в основном из двух частей, разнесенных друг от друга в направлении крепления струн. На раме установлен электромагнитный вибропривод,2 взаимодействующий с грузом, например, через винт. За счет того, что основная часть груза выполнена из двух разнесенных пластин,просеивающая поверхность между ними приобретает колебания,одинаковые во всех ее точках между пластинами. Это резко повышает ее производительность и качество сортировки, уменьшается вероятность засорения. Недостатком данного устройства являются то,что при изменении расстояния между пластинами меняется также жесткость колебательной системы,что ведет к нарушению амплитуды и частоты колебаний, снижая производительность. Данное устройство является наиболее близкой по технической сущности и достигаемому результату(прототип). Задачей изобретения является повышение эффективности разделения на фракции материалов с различными физико-механическими свойствами. Технический результат достигается тем, что в заявляемом устройстве, состоящем из рамы,неподвижного решета, подвижного решета с регулировочным винтом,пружинных амортизаторов,вибропривода,согласно изобретению имеется возможность регулирования размера ячеек решет. Кроме того, вибросито состоит из неподвижного и подвижного решет. Общими признаками с известными изобретениями в Патент США 3101314, кл. 209 319, 2 А.с.1371718, кл. В 07 В 1/04, 3 А.с. СССР 1371718, кл. В 07 В 1/04, 1988 являются наличие подвижного решета. Отличительными признаками от известных изобретений в Патент США 3101314, кл. 209 319,2 А.с.1371718, кл. В 07 В 1/04, 3 А.с. СССР 1371718, кл. В 07 В 1/04, 1988 является отсутствие струн. Сущность изобретения пояснена на чертежах. На фиг.1 изображена общая схема вибросито, на фиг.2 неподвижное решето, на фиг.3 - подвижное решето,на фиг.4-основной вид вибросито, на фиг.5-разрез А-А . Вибросито представляет собой просеивающую поверхность в виде неподвижного решета 1, на его поверхности установлено подвижное решето 2 в виде прямых пластин, которое приводится в движение регулировочным винтом 3 с целью изменения размеров ячеек решета. Решета установлены на раме 4, которая опирается на пружинные амортизаторы 5. На раме устанавливается вибропривод (на схеме не указан). Вибросито работает следующим образом. Органический материал с примесями (на фиг. не показана) помещают на вибросито, после чего рама 4 приводится в колебательное движение дебалансным виброприводом. Колебания через решето 1 и 2, пружинные амортизаторы 5 передаются материалу на поверхности решета, и происходит разделение на фракции. В зависимости от вязкости органического материала подвижным решето 2 изменяется размер ячеек решета 1 с помощью регулировочного винта 3, тем самым достигается эффективность процесса разделения. Таким образом, предлагаемое устройство вибросито имеет признаки новизны, технически осуществимо, и может быть использовано на предприятиях агропромышленного комплекса для разделения материалов. ФОРМУЛА ИЗОБРЕТЕНИЯ Вибросито, состоящее из рамы, просеивающей поверхности,пружинных амортизаторов,вибропривода,отличающееся тем,что просеивающая поверхность выполнена в виде неподвижного и подвижного решет с прямыми пластинами,при этом подвижное решето приводится в движение регулировочным винтом с целью изменения размеров ячеек решет.
