Центробежная мельница

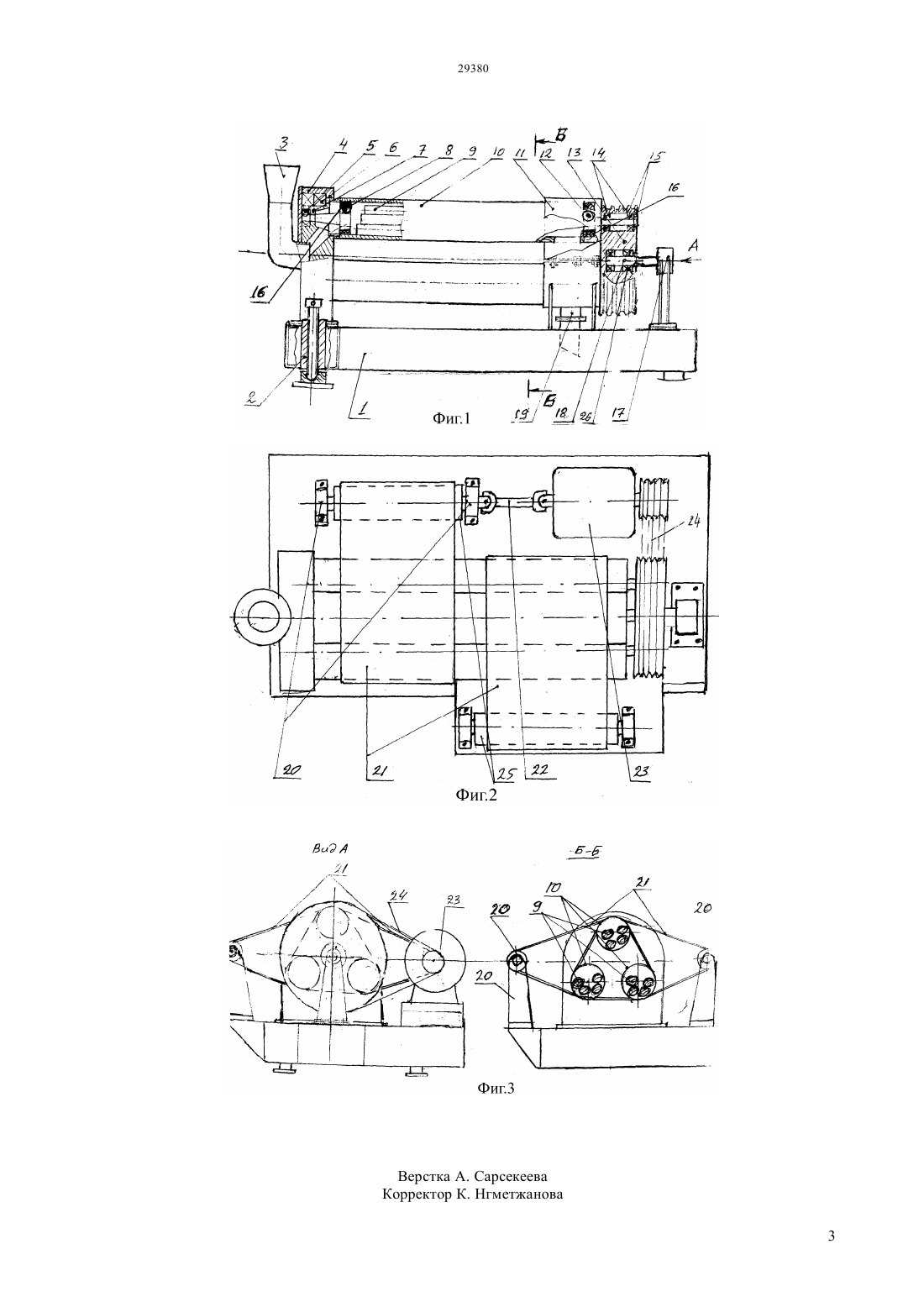

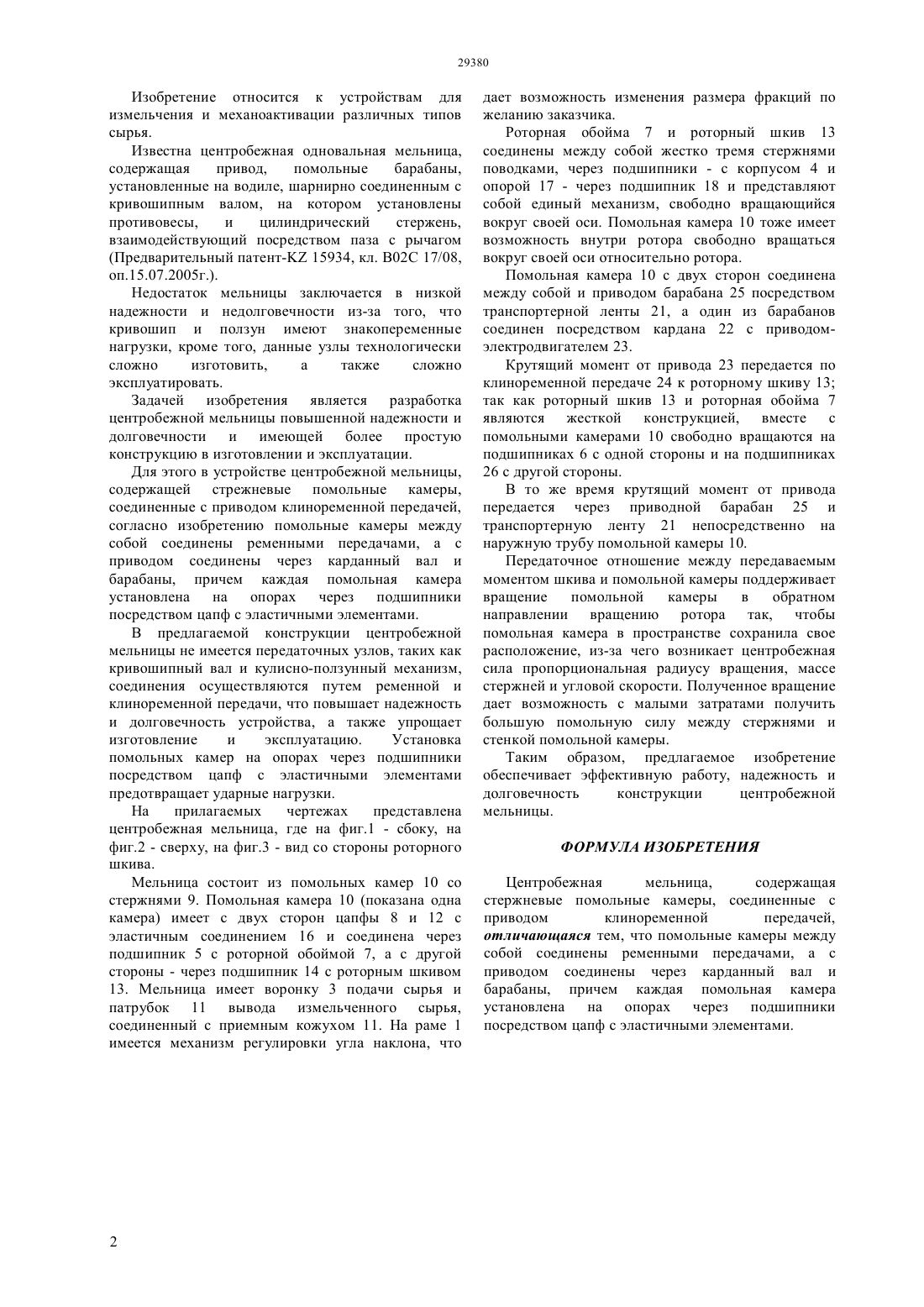

(51) 02 17/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ соединенные с приводом клиноременной передачей,согласно изобретению помольные камеры между собой соединены ременными передачами, а с приводом соединены через карданный вал и барабаны, причем каждая помольная камера установлена на опорах через подшипники посредством цапф с эластичными элементами. Предлагаемое изобретение обеспечивает эффективную работу, надежность и долговечность конструкции центробежной мельницы.(57) Изобретение относится к устройствам для измельчения и механоактивации различных типов сырья. В устройстве центробежной мельницы,содержащей стрежневые помольные камеры, 29380 Изобретение относится к устройствам для измельчения и механоактивации различных типов сырья. Известна центробежная одновальная мельница,содержащая привод,помольные барабаны,установленные на водиле, шарнирно соединенным с кривошипным валом, на котором установлены противовесы,и цилиндрический стержень,взаимодействующий посредством паза с рычагом(Предварительный патент- 15934, кл. В 02 С 17/08,оп.15.07.2005 г.). Недостаток мельницы заключается в низкой надежности и недолговечности из-за того, что кривошип и ползун имеют знакопеременные нагрузки, кроме того, данные узлы технологически сложно изготовить,а также сложно эксплуатировать. Задачей изобретения является разработка центробежной мельницы повышенной надежности и долговечности и имеющей более простую конструкцию в изготовлении и эксплуатации. Для этого в устройстве центробежной мельницы,содержащей стрежневые помольные камеры,соединенные с приводом клиноременной передачей,согласно изобретению помольные камеры между собой соединены ременными передачами, а с приводом соединены через карданный вал и барабаны, причем каждая помольная камера установлена на опорах через подшипники посредством цапф с эластичными элементами. В предлагаемой конструкции центробежной мельницы не имеется передаточных узлов, таких как кривошипный вал и кулисно-ползунный механизм,соединения осуществляются путем ременной и клиноременной передачи, что повышает надежность и долговечность устройства, а также упрощает изготовление и эксплуатацию. Установка помольных камер на опорах через подшипники посредством цапф с эластичными элементами предотвращает ударные нагрузки. На прилагаемых чертежах представлена центробежная мельница, где на фиг.1 - сбоку, на фиг.2 - сверху, на фиг.3 - вид со стороны роторного шкива. Мельница состоит из помольных камер 10 со стержнями 9. Помольная камера 10 (показана одна камера) имеет с двух сторон цапфы 8 и 12 с эластичным соединением 16 и соединена через подшипник 5 с роторной обоймой 7, а с другой стороны - через подшипник 14 с роторным шкивом 13. Мельница имеет воронку 3 подачи сырья и патрубок 11 вывода измельченного сырья,соединенный с приемным кожухом 11. На раме 1 имеется механизм регулировки угла наклона, что дает возможность изменения размера фракций по желанию заказчика. Роторная обойма 7 и роторный шкив 13 соединены между собой жестко тремя стержнями поводками, через подшипники - с корпусом 4 и опорой 17 - через подшипник 18 и представляют собой единый механизм, свободно вращающийся вокруг своей оси. Помольная камера 10 тоже имеет возможность внутри ротора свободно вращаться вокруг своей оси относительно ротора. Помольная камера 10 с двух сторон соединена между собой и приводом барабана 25 посредством транспортерной ленты 21, а один из барабанов соединен посредством кардана 22 с приводомэлектродвигателем 23. Крутящий момент от привода 23 передается по клиноременной передаче 24 к роторному шкиву 13 так как роторный шкив 13 и роторная обойма 7 являются жесткой конструкцией, вместе с помольными камерами 10 свободно вращаются на подшипниках 6 с одной стороны и на подшипниках 26 с другой стороны. В то же время крутящий момент от привода передается через приводной барабан 25 и транспортерную ленту 21 непосредственно на наружную трубу помольной камеры 10. Передаточное отношение между передаваемым моментом шкива и помольной камеры поддерживает вращение помольной камеры в обратном направлении вращению ротора так, чтобы помольная камера в пространстве сохранила свое расположение, из-за чего возникает центробежная сила пропорциональная радиусу вращения, массе стержней и угловой скорости. Полученное вращение дает возможность с малыми затратами получить большую помольную силу между стержнями и стенкой помольной камеры. Таким образом, предлагаемое изобретение обеспечивает эффективную работу, надежность и долговечность конструкции центробежной мельницы. ФОРМУЛА ИЗОБРЕТЕНИЯ Центробежная мельница,содержащая стержневые помольные камеры, соединенные с приводом клиноременной передачей,отличающаяся тем, что помольные камеры между собой соединены ременными передачами, а с приводом соединены через карданный вал и барабаны, причем каждая помольная камера установлена на опорах через подшипники посредством цапф с эластичными элементами.
