Композиция на основе магнезиального вяжущего

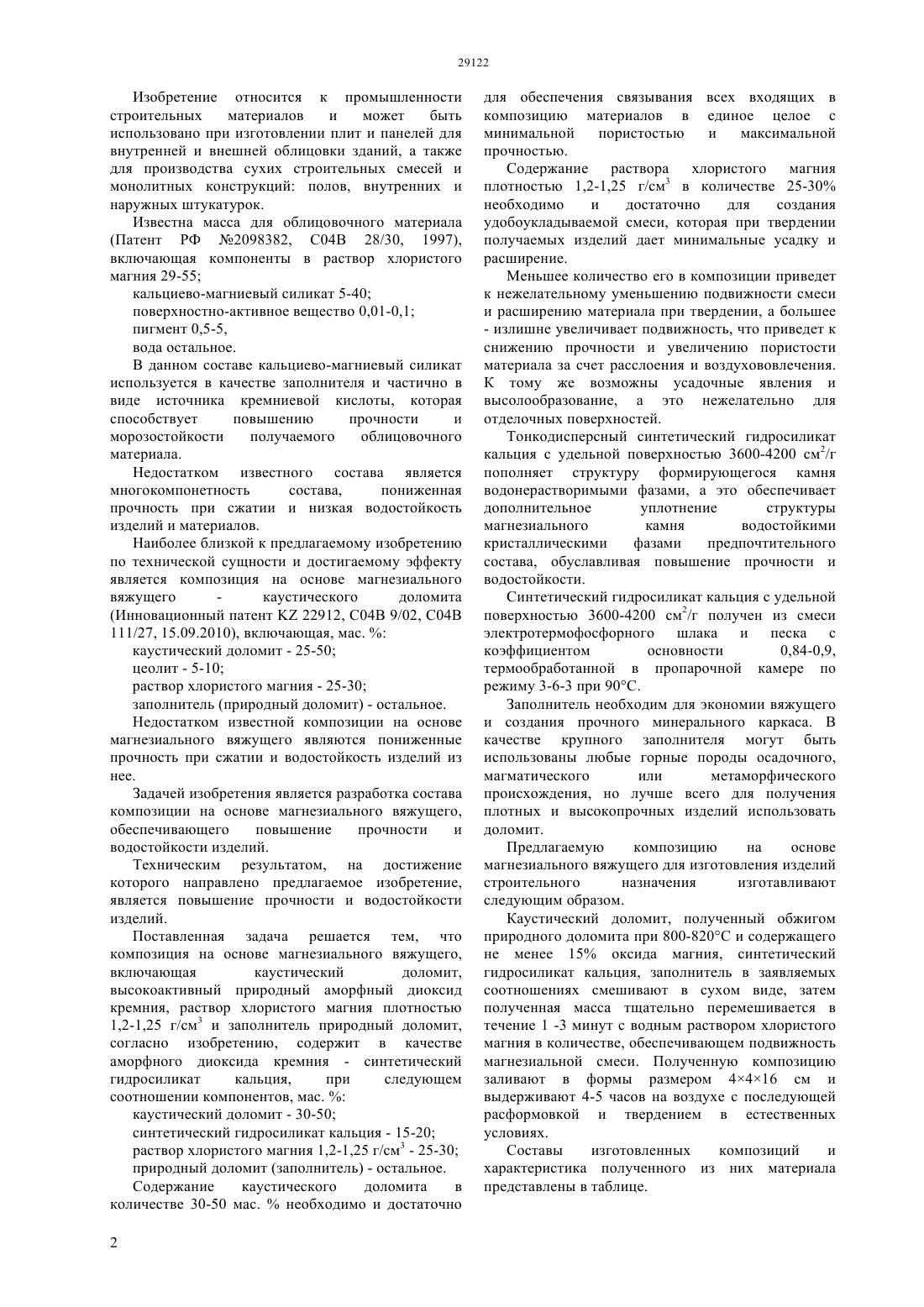

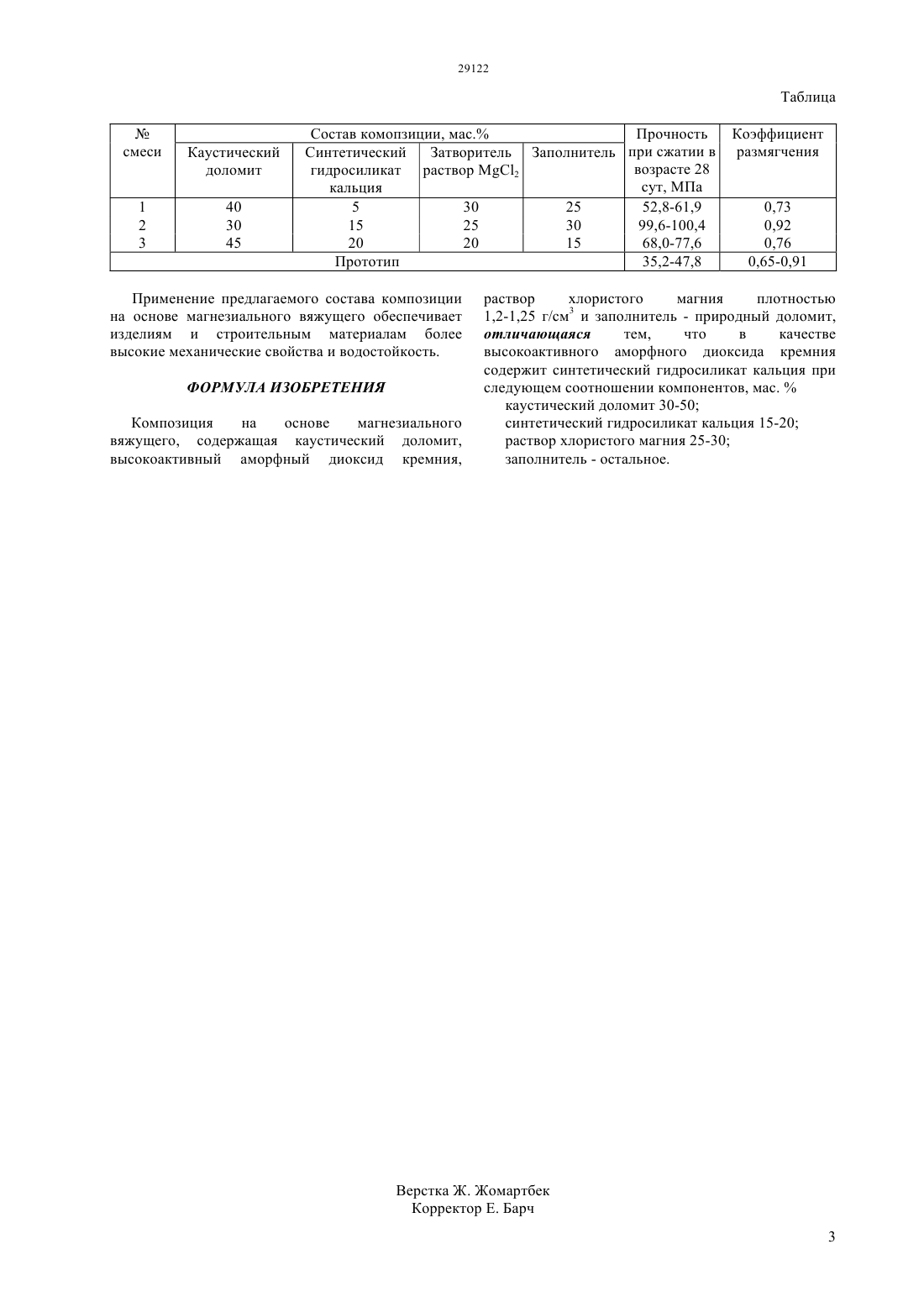

(51) 04 9/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ монолитных конструкций полов, внутренних и наружных штукатурок. Предложена композиция на основе магнезиального вяжущего,содержащая каустический доломит, высокоактивный диоксид кремния, раствор хлористого магния плотностью 1,2-1,25 г/см 3 и заполнитель, в котором в качестве высокоактивного аморфного диоксида кремния содержит синтетический гидросиликат кальция при следующем соотношении компонентов, мас.каустический доломит 30-50 синтетический гидросиликат кальция 15-20 раствор хлористого магния 25-30 заполнитель - остальное. Применение предлагаемого состава композиции на основе магнезиального вяжущего обеспечивают изделиям и строительным материалам на их основе более высокие механические свойства и водостойкость.(72) Худякова Татьяна Михайловна Вернер Владимир Фдорович Гаппарова Камила Музафаровна Атанбаева Ляззат Шокановна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(54) КОМПОЗИЦИЯ НА ОСНОВЕ МАГНЕЗИАЛЬНОГО ВЯЖУЩЕГО(57) Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении плит и панелей для внутренней и внешней облицовки зданий, а также для производства сухих строительных смесей и Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении плит и панелей для внутренней и внешней облицовки зданий, а также для производства сухих строительных смесей и монолитных конструкций полов, внутренних и наружных штукатурок. Известна масса для облицовочного материала(Патент РФ 2098382, С 04 В 28/30, 1997),включающая компоненты в раствор хлористого магния 29-55 кальциево-магниевый силикат 5-40 поверхностно-активное вещество 0,01-0,1 пигмент 0,5-5,вода остальное. В данном составе кальциево-магниевый силикат используется в качестве заполнителя и частично в виде источника кремниевой кислоты, которая способствует повышению прочности и морозостойкости получаемого облицовочного материала. Недостатком известного состава является многокомпонетность состава,пониженная прочность при сжатии и низкая водостойкость изделий и материалов. Наиболее близкой к предлагаемому изобретению по технической сущности и достигаемому эффекту является композиция на основе магнезиального вяжущего каустического доломита(Инновационный патент 22912, С 04 В 9/02, С 04 В 111/27, 15.09.2010), включающая, мас.каустический доломит - 25-50 цеолит - 5-10 раствор хлористого магния - 25-30 заполнитель (природный доломит) - остальное. Недостатком известной композиции на основе магнезиального вяжущего являются пониженные прочность при сжатии и водостойкость изделий из нее. Задачей изобретения является разработка состава композиции на основе магнезиального вяжущего,обеспечивающего повышение прочности и водостойкости изделий. Техническим результатом, на достижение которого направлено предлагаемое изобретение,является повышение прочности и водостойкости изделий. Поставленная задача решается тем, что композиция на основе магнезиального вяжущего,включающая каустический доломит,высокоактивный природный аморфный диоксид кремния, раствор хлористого магния плотностью 1,2-1,25 г/см 3 и заполнитель природный доломит,согласно изобретению, содержит в качестве аморфного диоксида кремния - синтетический гидросиликат кальция,при следующем соотношении компонентов, мас.каустический доломит - 30-50 синтетический гидросиликат кальция - 15-20 раствор хлористого магния 1,2-1,25 г/см 3 - 25-30 природный доломит (заполнитель) - остальное. Содержание каустического доломита в количестве 30-50 мас.необходимо и достаточно 2 для обеспечения связывания всех входящих в композицию материалов в единое целое с минимальной пористостью и максимальной прочностью. Содержание раствора хлористого магния плотностью 1,2-1,25 г/см 3 в количестве 25-30 необходимо и достаточно для создания удобоукладываемой смеси, которая при твердении получаемых изделий дает минимальные усадку и расширение. Меньшее количество его в композиции приведет к нежелательному уменьшению подвижности смеси и расширению материала при твердении, а большее- излишне увеличивает подвижность, что приведет к снижению прочности и увеличению пористости материала за счет расслоения и воздухововлечения. К тому же возможны усадочные явления и высолообразование, а это нежелательно для отделочных поверхностей. Тонкодисперсный синтетический гидросиликат кальция с удельной поверхностью 3600-4200 см 2/г пополняет структуру формирующегося камня водонерастворимыми фазами, а это обеспечивает дополнительное уплотнение структуры магнезиального камня водостойкими кристаллическими фазами предпочтительного состава, обуславливая повышение прочности и водостойкости. Синтетический гидросиликат кальция с удельной поверхностью 3600-4200 см 2/г получен из смеси электротермофосфорного шлака и песка с коэффициентом основности 0,84-0,9,термообработанной в пропарочной камере по режиму 3-6-3 при 90 С. Заполнитель необходим для экономии вяжущего и создания прочного минерального каркаса. В качестве крупного заполнителя могут быть использованы любые горные породы осадочного,магматического или метаморфического происхождения, но лучше всего для получения плотных и высокопрочных изделий использовать доломит. Предлагаемую композицию на основе магнезиального вяжущего для изготовления изделий строительного назначения изготавливают следующим образом. Каустический доломит, полученный обжигом природного доломита при 800-820 С и содержащего не менее 15 оксида магния, синтетический гидросиликат кальция, заполнитель в заявляемых соотношениях смешивают в сухом виде, затем полученная масса тщательно перемешивается в течение 1 -3 минут с водным раствором хлористого магния в количестве, обеспечивающем подвижность магнезиальной смеси. Полученную композицию заливают в формы размером 4416 см и выдерживают 4-5 часов на воздухе с последующей расформовкой и твердением в естественных условиях. Составы изготовленных композиций и характеристика полученного из них материала представлены в таблице. Состав комопзиции, мас. Прочность Синтетический Затворитель Заполнитель при сжатии в возрасте 28 гидросиликат раствор 2 сут, МПа кальция 5 30 25 52,8-61,9 15 25 30 99,6-100,4 20 20 15 68,0-77,6 Прототип 35,2-47,8 Применение предлагаемого состава композиции на основе магнезиального вяжущего обеспечивает изделиям и строительным материалам более высокие механические свойства и водостойкость. ФОРМУЛА ИЗОБРЕТЕНИЯ Композиция на основе магнезиального вяжущего, содержащая каустический доломит,высокоактивный аморфный диоксид кремния, Коэффициент размягчения 0,73 0,92 0,76 0,65-0,91 раствор хлористого магния плотностью 1,2-1,25 г/см 3 и заполнитель - природный доломит,отличающаяся тем,что в качестве высокоактивного аморфного диоксида кремния содержит синтетический гидросиликат кальция при следующем соотношении компонентов, мас.каустический доломит 30-50 синтетический гидросиликат кальция 15-20 раствор хлористого магния 25-30 заполнитель - остальное.
