Способ измельчения фосфорсодержащих материалов

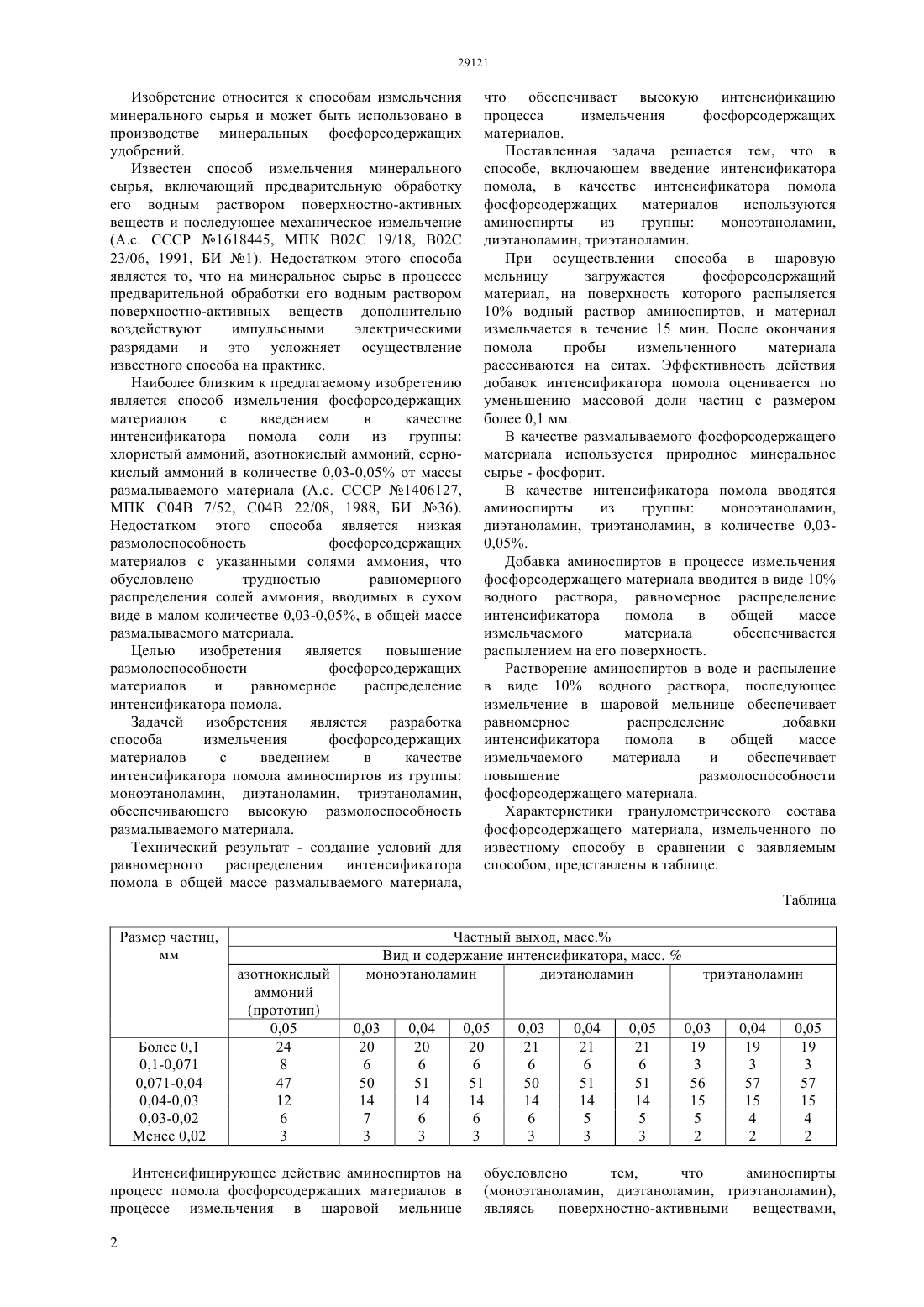

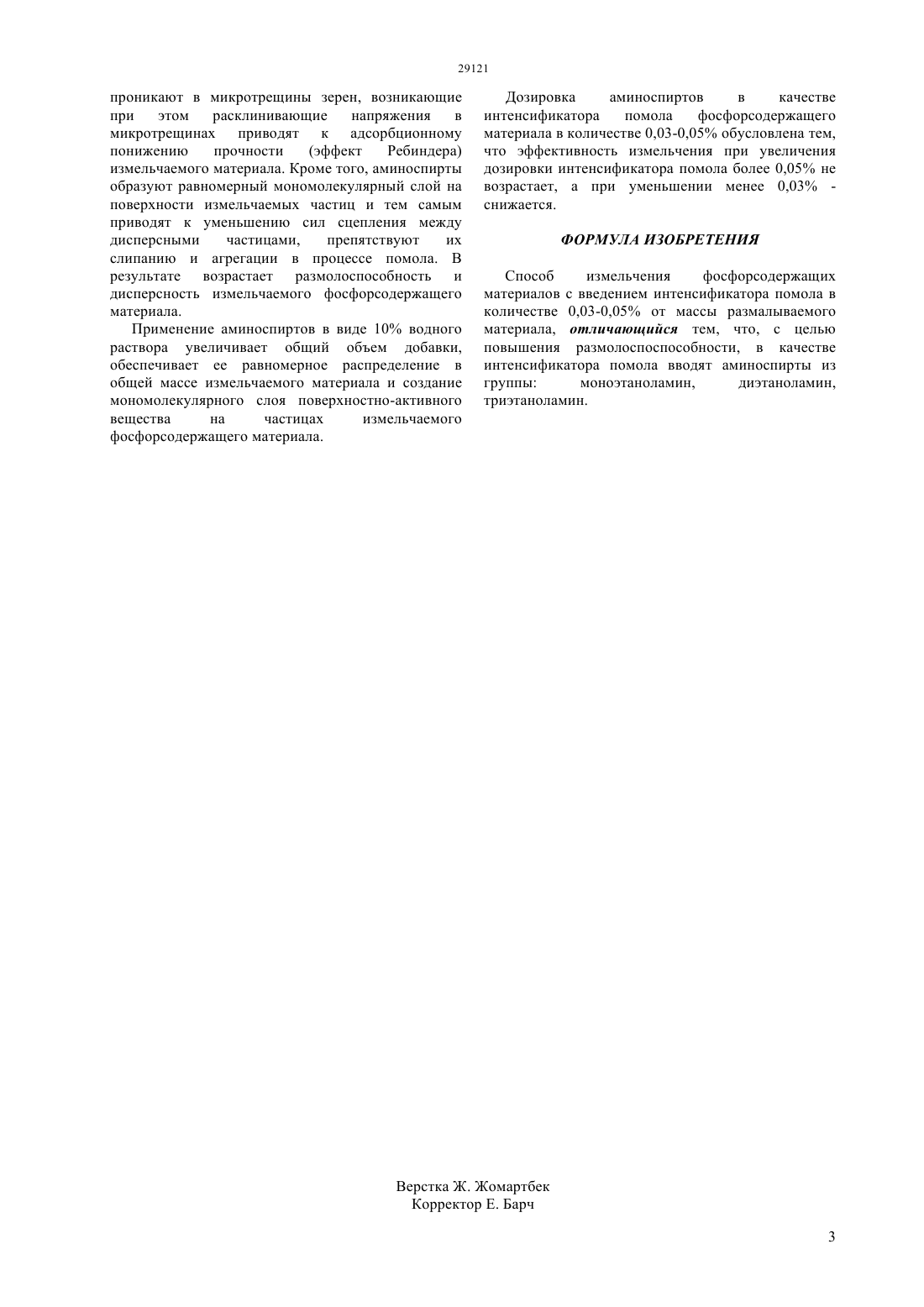

(51) 04 7/52 (2006.01) 04 22/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения является равномерное распределение интенсификатора помола и обеспечение повышения размолоспособности фосфорсодержащих материалов. Задача решается тем, что в способе измельчения фосфорсодержащих материалов в качестве интенсификатора помола используют аминоспирты из группы моноэтаноламин,диэтаноламин,триэтаноламин количестве 0,03-0,05 от массы размалываемого материала,обеспечивающих высокую размолоспособность размалываемого материала. Применение аминоспиртов в виде 10 водного раствора, их распыление на поверхность материала,последующее измельчение материала в шаровой мельнице, позволяет равномерно распределить добавку аминоспиртов как интенсификатора помола в общей массе измельчаемого материала и обеспечивает повышение размолоспособности фосфорсодержащего материала.(72) Жантасов Курманбек Тажмаханбетович Бажиров Нурлыбек Сайфутдинович Бишимбаев Валихан Козыкеевич Бажиров Тынлыбек Сайфутдинович Жантасов Манап Курманбекович Бажирова Камшат Нурлыбековна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(54) СПОСОБ ИЗМЕЛЬЧЕНИЯ ФОСФОРСОДЕРЖАЩИХ МАТЕРИАЛОВ(57) Изобретение относится к способам измельчения твердых материалов и может быть использовано в производстве минеральных фосфорсодержащих удобрений. Изобретение относится к способам измельчения минерального сырья и может быть использовано в производстве минеральных фосфорсодержащих удобрений. Известен способ измельчения минерального сырья, включающий предварительную обработку его водным раствором поверхностно-активных веществ и последующее механическое измельчение(А.с. СССР 1618445, МПК В 02 С 19/18, В 02 С 23/06, 1991, БИ 1). Недостатком этого способа является то, что на минеральное сырье в процессе предварительной обработки его водным раствором поверхностно-активных веществ дополнительно воздействуют импульсными электрическими разрядами и это усложняет осуществление известного способа на практике. Наиболее близким к предлагаемому изобретению является способ измельчения фосфорсодержащих материалов с введением в качестве интенсификатора помола соли из группы хлористый аммоний, азотнокислый аммоний, сернокислый аммоний в количестве 0,03-0,05 от массы размалываемого материала (А.с. СССР 1406127,МПК С 04 В 7/52, С 04 В 22/08, 1988, БИ 36). Недостатком этого способа является низкая размолоспособность фосфорсодержащих материалов с указанными солями аммония, что обусловлено трудностью равномерного распределения солей аммония, вводимых в сухом виде в малом количестве 0,03-0,05, в общей массе размалываемого материала. Целью изобретения является повышение размолоспособности фосфорсодержащих материалов и равномерное распределение интенсификатора помола. Задачей изобретения является разработка способа измельчения фосфорсодержащих материалов с введением в качестве интенсификатора помола аминоспиртов из группы моноэтаноламин, диэтаноламин, триэтаноламин,обеспечивающего высокую размолоспособность размалываемого материала. Технический результат - создание условий для равномерного распределения интенсификатора помола в общей массе размалываемого материала, что обеспечивает высокую интенсификацию процесса измельчения фосфорсодержащих материалов. Поставленная задача решается тем, что в способе, включающем введение интенсификатора помола, в качестве интенсификатора помола фосфорсодержащих материалов используются аминоспирты из группы моноэтаноламин,диэтаноламин, триэтаноламин. При осуществлении способа в шаровую мельницу загружается фосфорсодержащий материал, на поверхность которого распыляется 10 водный раствор аминоспиртов, и материал измельчается в течение 15 мин. После окончания помола пробы измельченного материала рассеиваются на ситах. Эффективность действия добавок интенсификатора помола оценивается по уменьшению массовой доли частиц с размером более 0,1 мм. В качестве размалываемого фосфорсодержащего материала используется природное минеральное сырье - фосфорит. В качестве интенсификатора помола вводятся аминоспирты из группы моноэтаноламин,диэтаноламин, триэтаноламин, в количестве 0,030,05. Добавка аминоспиртов в процессе измельчения фосфорсодержащего материала вводится в виде 10 водного раствора, равномерное распределение интенсификатора помола в общей массе измельчаемого материала обеспечивается распылением на его поверхность. Растворение аминоспиртов в воде и распыление в виде 10 водного раствора, последующее измельчение в шаровой мельнице обеспечивает равномерное распределение добавки интенсификатора помола в общей массе измельчаемого материала и обеспечивает повышение размолоспособности фосфорсодержащего материала. Характеристики гранулометрического состава фосфорсодержащего материала, измельченного по известному способу в сравнении с заявляемым способом, представлены в таблице. Таблица Интенсифицирующее действие аминоспиртов на процесс помола фосфорсодержащих материалов в процессе измельчения в шаровой мельнице 2 проникают в микротрещины зерен, возникающие при этом расклинивающие напряжения в микротрещинах приводят к адсорбционному понижению прочности(эффект Ребиндера) измельчаемого материала. Кроме того, аминоспирты образуют равномерный мономолекулярный слой на поверхности измельчаемых частиц и тем самым приводят к уменьшению сил сцепления между дисперсными частицами,препятствуют их слипанию и агрегации в процессе помола. В результате возрастает размолоспособность и дисперсность измельчаемого фосфорсодержащего материала. Применение аминоспиртов в виде 10 водного раствора увеличивает общий объем добавки,обеспечивает ее равномерное распределение в общей массе измельчаемого материала и создание мономолекулярного слоя поверхностно-активного вещества на частицах измельчаемого фосфорсодержащего материала. Дозировка аминоспиртов в качестве интенсификатора помола фосфорсодержащего материала в количестве 0,03-0,05 обусловлена тем,что эффективность измельчения при увеличения дозировки интенсификатора помола более 0,05 не возрастает, а при уменьшении менее 0,03 снижается. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ измельчения фосфорсодержащих материалов с введением интенсификатора помола в количестве 0,03-0,05 от массы размалываемого материала, отличающийся тем, что, с целью повышения размолоспоспособности, в качестве интенсификатора помола вводят аминоспирты из группы моноэтаноламин,диэтаноламин,триэтаноламин.
