Композиция на основе магнезиального вяжущего

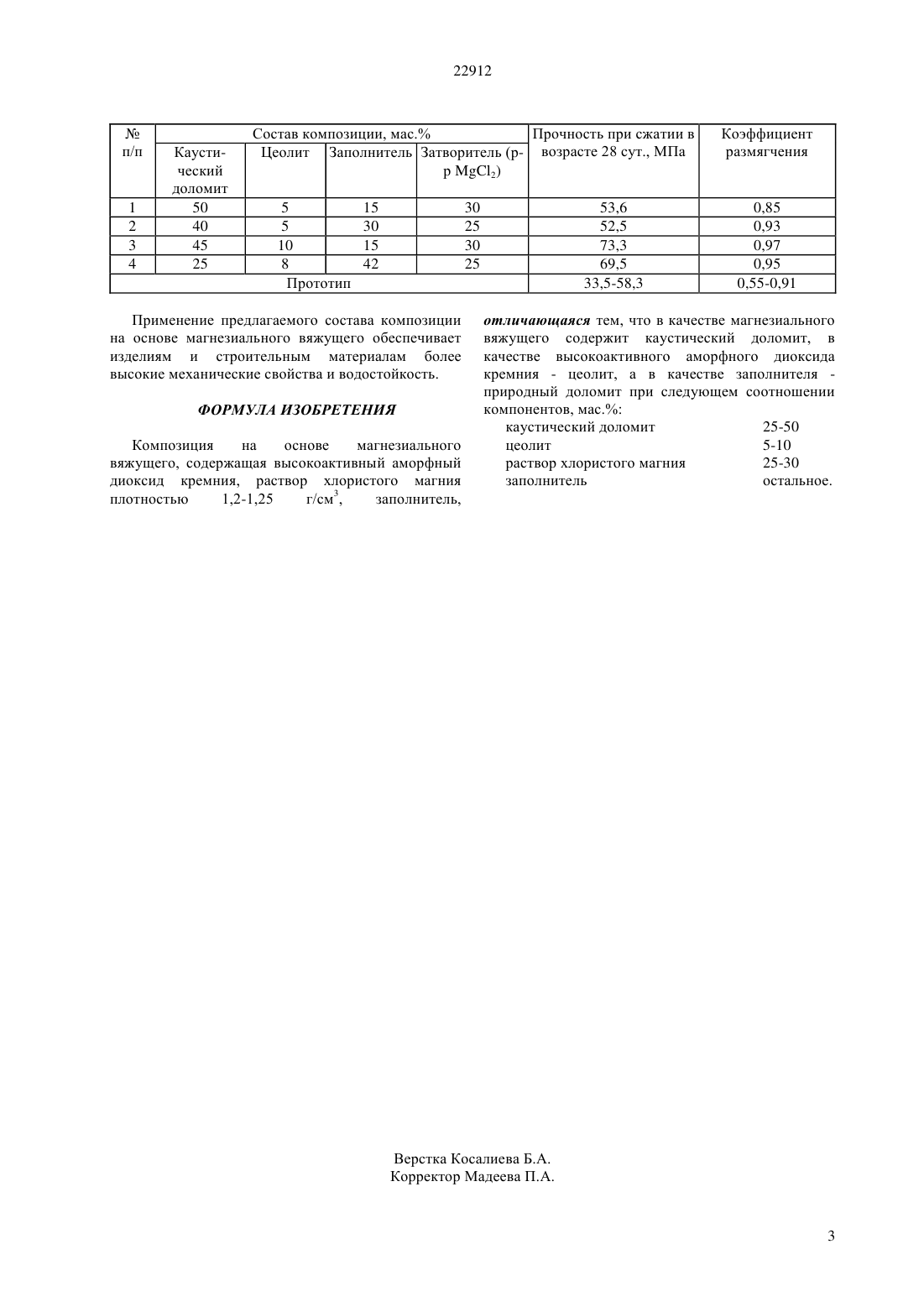

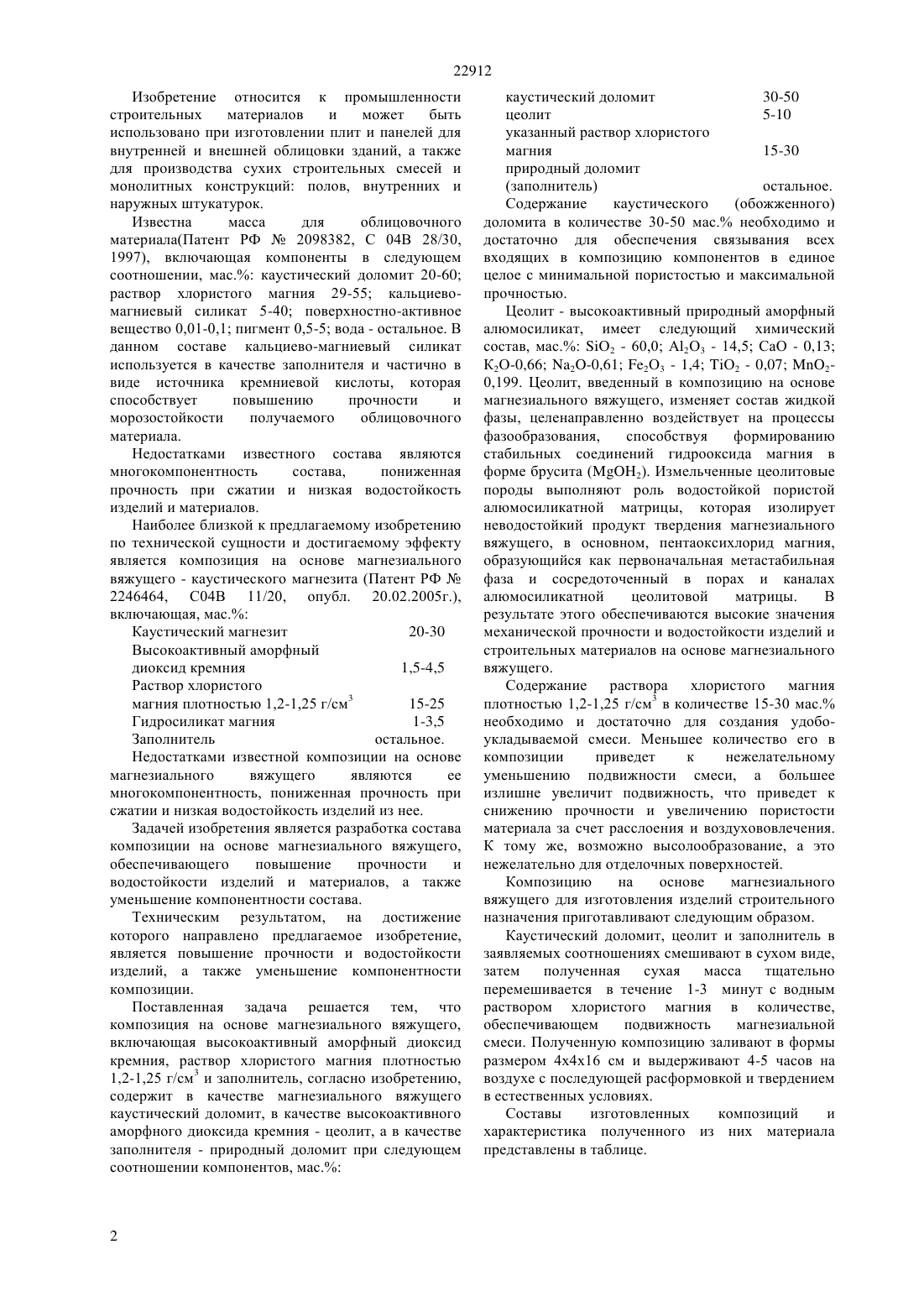

(51) 04 9/02 (2009.01) 04 111/27 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ для производства сухих строительных смесей и монолитных конструкций полов, внутренних и наружных штукатурок. Техническим результатом, на достижение которого направлено предлагаемое изобретение,является повышение прочности и водостойкости изделий, а также уменьшение компонентности композиции. Композиция на основе магнезиального вяжущего содержит каустический доломит, цеолит, раствор хлористого магния плотностью 1,2-1,25 г/см 3 и заполнитель при следующем соотношении компонентов, мас. каустический доломит 30-50 цеолит 5-10 указанный раствор хлористого магния 15-30 заполнитель остальное. Применение предлагаемого состава композиции на основе магнезиального вяжущего обеспечивает изделиям и строительным материалам более высокие механические свойства и водостойкость.(72) Гаспарян Екатерина Вячеславовна Дунаев Вячеслав Михайлович Худякова Татьяна Михайловна Вернер Владимир Федорович Михайлова Валентина Ильинична Сузев Николай Антонович Жуйко Ирина Игоревна(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(54) КОМПОЗИЦИЯ НА ОСНОВЕ МАГНЕЗИАЛЬНОГО ВЯЖУЩЕГО(57) Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении плит и панелей для внутренней и внешней облицовки зданий, а также 22912 Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении плит и панелей для внутренней и внешней облицовки зданий, а также для производства сухих строительных смесей и монолитных конструкций полов, внутренних и наружных штукатурок. Известна масса для облицовочного материала(Патент РФ 2098382, С 04 В 28/30,1997), включающая компоненты в следующем соотношении, мас. каустический доломит 20-60 раствор хлористого магния 29-55 кальциевомагниевый силикат 5-40 поверхностно-активное вещество 0,01-0,1 пигмент 0,5-5 вода - остальное. В данном составе кальциево-магниевый силикат используется в качестве заполнителя и частично в виде источника кремниевой кислоты, которая способствует повышению прочности и морозостойкости получаемого облицовочного материала. Недостатками известного состава являются многокомпонентность состава,пониженная прочность при сжатии и низкая водостойкость изделий и материалов. Наиболее близкой к предлагаемому изобретению по технической сущности и достигаемому эффекту является композиция на основе магнезиального вяжущего - каустического магнезита (Патент РФ 2246464, С 04 В 11/20, опубл. 20.02.2005 г.),включающая, мас. Каустический магнезит 20-30 Высокоактивный аморфный диоксид кремния 1,5-4,5 Раствор хлористого магния плотностью 1,2-1,25 г/см 3 15-25 Гидросиликат магния 1-3,5 Заполнитель остальное. Недостатками известной композиции на основе магнезиального вяжущего являются ее многокомпонентность, пониженная прочность при сжатии и низкая водостойкость изделий из нее. Задачей изобретения является разработка состава композиции на основе магнезиального вяжущего,обеспечивающего повышение прочности и водостойкости изделий и материалов, а также уменьшение компонентности состава. Техническим результатом, на достижение которого направлено предлагаемое изобретение,является повышение прочности и водостойкости изделий, а также уменьшение компонентности композиции. Поставленная задача решается тем, что композиция на основе магнезиального вяжущего,включающая высокоактивный аморфный диоксид кремния, раствор хлористого магния плотностью 1,2-1,25 г/см 3 и заполнитель, согласно изобретению,содержит в качестве магнезиального вяжущего каустический доломит, в качестве высокоактивного аморфного диоксида кремния - цеолит, а в качестве заполнителя - природный доломит при следующем соотношении компонентов, мас. каустический доломит 30-50 цеолит 5-10 указанный раствор хлористого магния 15-30 природный доломит(обожженного) доломита в количестве 30-50 мас. необходимо и достаточно для обеспечения связывания всех входящих в композицию компонентов в единое целое с минимальной пористостью и максимальной прочностью. Цеолит - высокоактивный природный аморфный алюмосиликат, имеет следующий химический состав, мас. О 2 - 60,0 А 2 О 3 - 14,5 СаО - 0,13 К 2 О-0,66 2-0,61 2 О 3 - 1,4 О 2 - 0,07 20,199. Цеолит, введенный в композицию на основе магнезиального вяжущего, изменяет состав жидкой фазы, целенаправленно воздействует на процессы фазообразования,способствуя формированию стабильных соединений гидрооксида магния в форме брусита (2). Измельченные цеолитовые породы выполняют роль водостойкой пористой алюмосиликатной матрицы, которая изолирует неводостойкий продукт твердения магнезиального вяжущего, в основном, пентаоксихлорид магния,образующийся как первоначальная метастабильная фаза и сосредоточенный в порах и каналах алюмосиликатной цеолитовой матрицы. В результате этого обеспечиваются высокие значения механической прочности и водостойкости изделий и строительных материалов на основе магнезиального вяжущего. Содержание раствора хлористого магния плотностью 1,2-1,25 г/см 3 в количестве 15-30 мас. необходимо и достаточно для создания удобоукладываемой смеси. Меньшее количество его в композиции приведет к нежелательному уменьшению подвижности смеси, а большее излишне увеличит подвижность, что приведет к снижению прочности и увеличению пористости материала за счет расслоения и воздухововлечения. К тому же, возможно высолообразование, а это нежелательно для отделочных поверхностей. Композицию на основе магнезиального вяжущего для изготовления изделий строительного назначения приготавливают следующим образом. Каустический доломит, цеолит и заполнитель в заявляемых соотношениях смешивают в сухом виде,затем полученная сухая масса тщательно перемешивается в течение 1-3 минут с водным раствором хлористого магния в количестве,обеспечивающем подвижность магнезиальной смеси. Полученную композицию заливают в формы размером 4416 см и выдерживают 4-5 часов на воздухе с последующей расформовкой и твердением в естественных условиях. Составы изготовленных композиций и характеристика полученного из них материала представлены в таблице. Состав композиции, мас. Прочность при сжатии в Цеолит Заполнитель Затворитель (р- возрасте 28 сут., МПа р 2) 5 5 10 8 Прототип Применение предлагаемого состава композиции на основе магнезиального вяжущего обеспечивает изделиям и строительным материалам более высокие механические свойства и водостойкость. ФОРМУЛА ИЗОБРЕТЕНИЯ Композиция на основе магнезиального вяжущего, содержащая высокоактивный аморфный диоксид кремния, раствор хлористого магния плотностью 1,2-1,25 г/см 3,заполнитель, 53,6 52,5 73,3 69,5 33,5-58,3 отличающаяся тем, что в качестве магнезиального вяжущего содержит каустический доломит, в качестве высокоактивного аморфного диоксида кремния - цеолит, а в качестве заполнителя природный доломит при следующем соотношении компонентов, мас. каустический доломит 25-50 цеолит 5-10 раствор хлористого магния 25-30 заполнитель остальное.
