Бетонная смесь

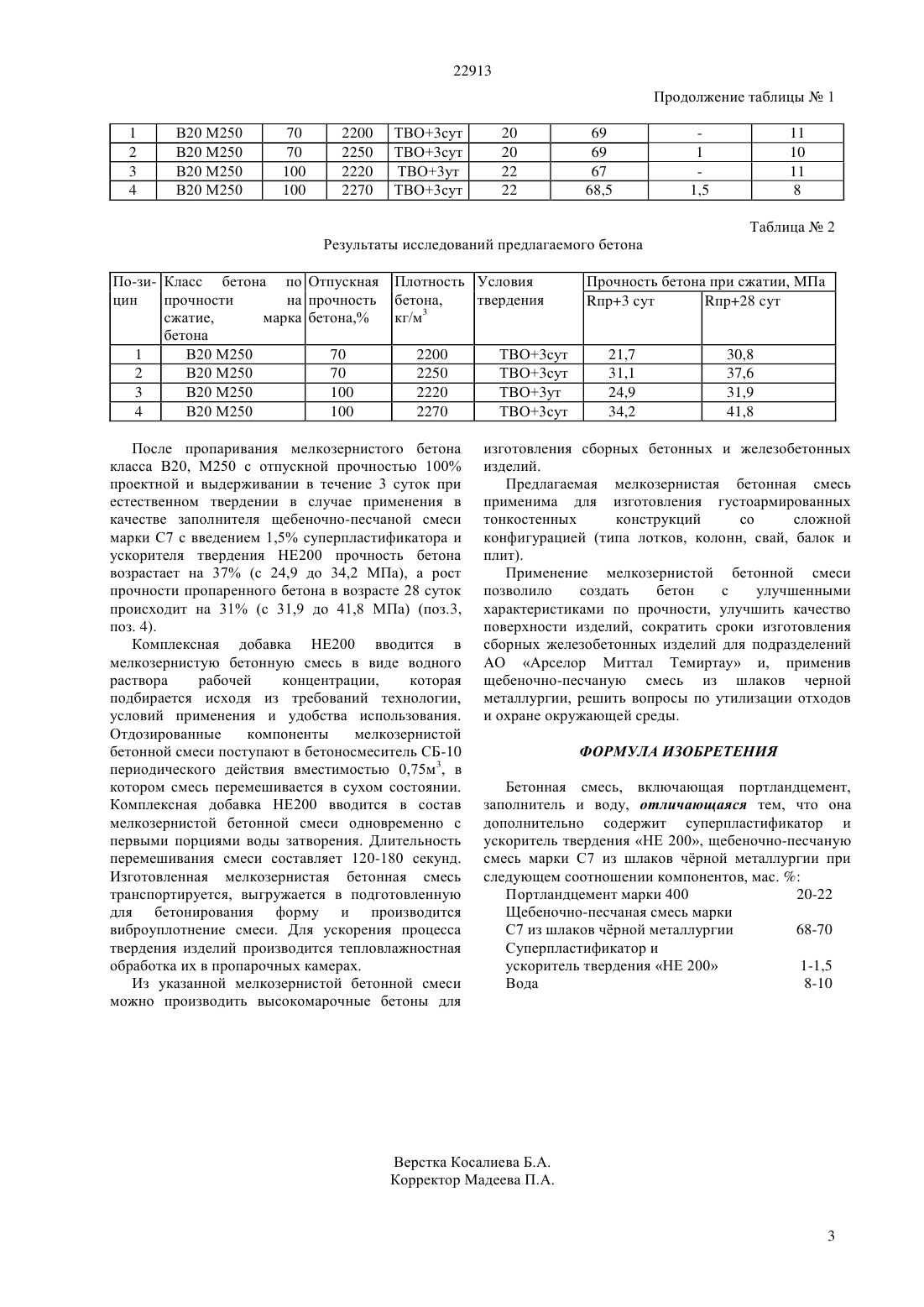

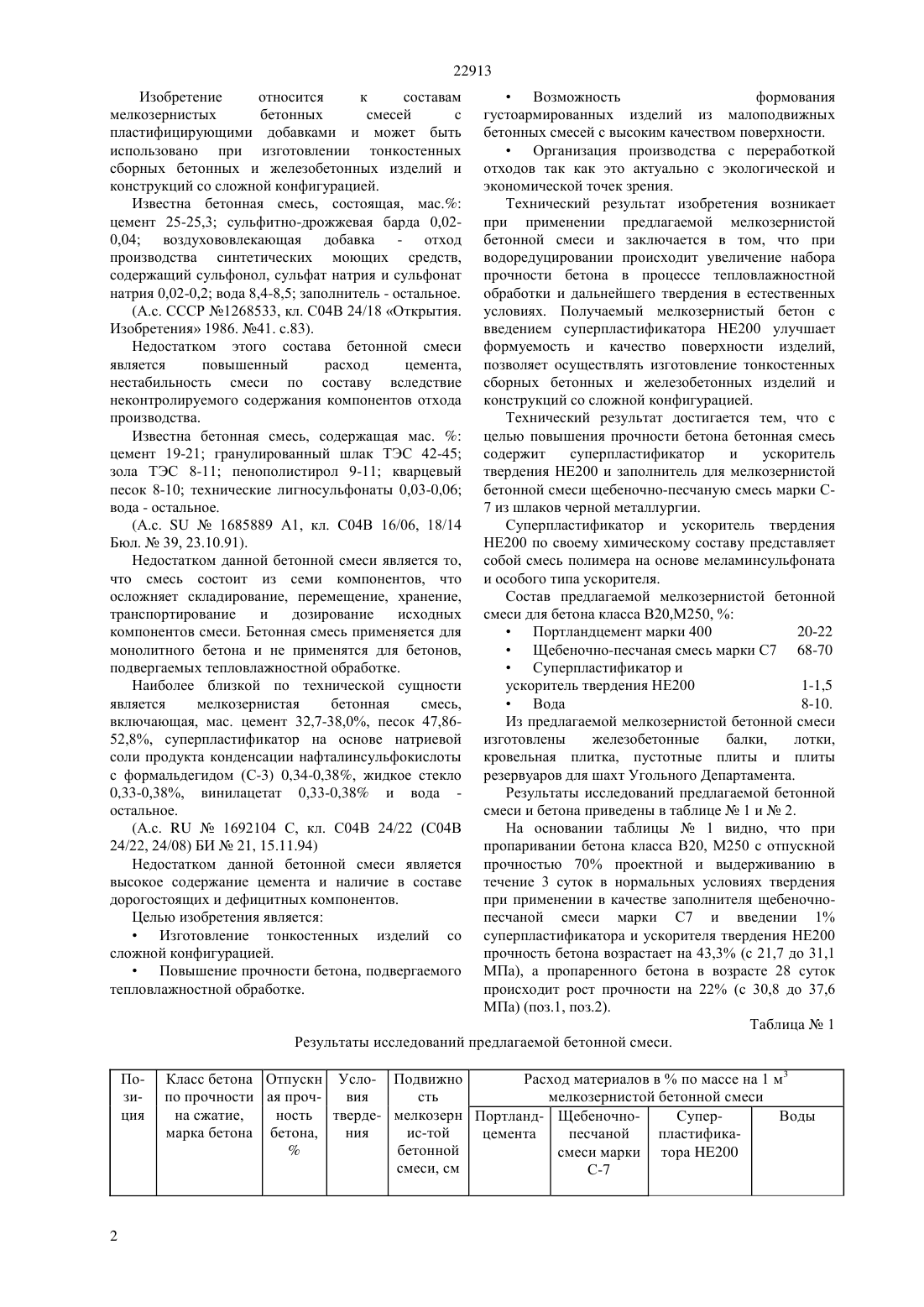

(2009.01), 04 16/06 (2009.01), 04 18/14 (2009.01), 04 24/22 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Хицко Нина Леонидовна Климушкин Анатолий Николаевич Донсков Валерий Александрович Столярский Олег Аркадьевич Хицко Евгений Петрович Садовский Валентин Георгиевич Фролова Наталья Алексеевна(73) Акционерное общество АрселорМиттал Темиртау(57) Изобретение относится к составам мелкозернистых бетонных смесей с пластифицирующими добавками и может быть использовано при изготовлении тонкостенных и густоармированных сборных железобетонных изделий и конструкций со сложной конфигурацией. Технический результат достигается тем, что с целью повышения прочности бетона бетонная смесь содержит суперпластификатор и ускоритель твердения НЕ 200, а в качестве заполнителя для мелкозернистой бетонной смеси щебеночнопесчаную смесь марки С-7 из шлаков черной металлургии. Физико-механические характеристики мелкозернистой бетонной смеси для бетона класса В 20, М 250,Суперпластификатор и ускоритель твердения НЕ 200 1-1,5 Вода 8-10 Прочность бетона составляет 37,6 - 41,8 МПа. Применение мелкозернистой бетонной смеси позволило создать бетон с улучшенными характеристиками по прочности, сократить сроки изготовления сборных железобетонных изделий для подразделений АО Арселор Миттал Темиртау и применив щебеночно-песчаную смесь из шлаков черной металлургии решить вопросы по утилизации отходов и охране окружающей среды. 22913 Изобретение относится к составам мелкозернистых бетонных смесей с пластифицирующими добавками и может быть использовано при изготовлении тонкостенных сборных бетонных и железобетонных изделий и конструкций со сложной конфигурацией. Известна бетонная смесь, состоящая, мас. цемент 25-25,3 сульфитно-дрожжевая барда 0,020,04 воздухововлекающая добавка - отход производства синтетических моющих средств,содержащий сульфонол, сульфат натрия и сульфонат натрия 0,02-0,2 вода 8,4-8,5 заполнитель - остальное.(А.с. СССР 1268533, кл. С 04 В 24/18 Открытия. Изобретения 1986. 41. с.83). Недостатком этого состава бетонной смеси является повышенный расход цемента,нестабильность смеси по составу вследствие неконтролируемого содержания компонентов отхода производства. Известна бетонная смесь, содержащая мас.цемент 19-21 гранулированный шлак ТЭС 42-45 зола ТЭС 8-11 пенополистирол 9-11 кварцевый песок 8-10 технические лигносульфонаты 0,03-0,06 вода - остальное.(А.с.1685889 А 1, кл. С 04 В 16/06, 18/14 Бюл.39, 23.10.91). Недостатком данной бетонной смеси является то,что смесь состоит из семи компонентов, что осложняет складирование, перемещение, хранение,транспортирование и дозирование исходных компонентов смеси. Бетонная смесь применяется для монолитного бетона и не применятся для бетонов,подвергаемых тепловлажностной обработке. Наиболее близкой по технической сущности является мелкозернистая бетонная смесь,включающая, мас. цемент 32,7-38,0, песок 47,8652,8, суперпластификатор на основе натриевой соли продукта конденсации нафталинсульфокислоты с формальдегидом (С-3) 0,34-0,38, жидкое стекло 0,33-0,38, винилацетат 0,33-0,38 и вода остальное.(А.с.1692104 С, кл. С 04 В 24/22 (С 04 В 24/22, 24/08) БИ 21, 15.11.94) Недостатком данной бетонной смеси является высокое содержание цемента и наличие в составе дорогостоящих и дефицитных компонентов. Целью изобретения являетсяИзготовление тонкостенных изделий со сложной конфигурацией.Повышение прочности бетона, подвергаемого тепловлажностной обработке. Возможность формования густоармированных изделий из малоподвижных бетонных смесей с высоким качеством поверхности.Организация производства с переработкой отходов так как это актуально с экологической и экономической точек зрения. Технический результат изобретения возникает при применении предлагаемой мелкозернистой бетонной смеси и заключается в том, что при водоредуцировании происходит увеличение набора прочности бетона в процессе тепловлажностной обработки и дальнейшего твердения в естественных условиях. Получаемый мелкозернистый бетон с введением суперпластификатора НЕ 200 улучшает формуемость и качество поверхности изделий,позволяет осуществлять изготовление тонкостенных сборных бетонных и железобетонных изделий и конструкций со сложной конфигурацией. Технический результат достигается тем, что с целью повышения прочности бетона бетонная смесь содержит суперпластификатор и ускоритель твердения НЕ 200 и заполнитель для мелкозернистой бетонной смеси щебеночно-песчаную смесь марки С 7 из шлаков черной металлургии. Суперпластификатор и ускоритель твердения НЕ 200 по своему химическому составу представляет собой смесь полимера на основе меламинсульфоната и особого типа ускорителя. Состав предлагаемой мелкозернистой бетонной смеси для бетона класса В 20,М 250,Портландцемент марки 400 20-22 Щебеночно-песчаная смесь марки С 7 68-70 Суперпластификатор и ускоритель твердения НЕ 200 1-1,5 Вода 8-10. Из предлагаемой мелкозернистой бетонной смеси изготовлены железобетонные балки,лотки,кровельная плитка, пустотные плиты и плиты резервуаров для шахт Угольного Департамента. Результаты исследований предлагаемой бетонной смеси и бетона приведены в таблице 1 и 2. На основании таблицы 1 видно, что при пропаривании бетона класса В 20, М 250 с отпускной прочностью 70 проектной и выдерживанию в течение 3 суток в нормальных условиях твердения при применении в качестве заполнителя щебеночнопесчаной смеси марки С 7 и введении 1 суперпластификатора и ускорителя твердения НЕ 200 прочность бетона возрастает на 43,3 (с 21,7 до 31,1 МПа), а пропаренного бетона в возрасте 28 суток происходит рост прочности на 22 (с 30,8 до 37,6 МПа) (поз.1, поз.2). Таблица 1 Результаты исследований предлагаемой бетонной смеси. Класс бетона Отпускн Усло- Подвижно Расход материалов впо массе на 1 м 3 по прочности ая прочвия сть мелкозернистой бетонной смеси на сжатие,ность тверде- мелкозерн Портланд- ЩебеночноСуперВоды марка бетона бетона,ния ис-той цемента песчаной пластифика бетонной смеси марки тора 200 смеси, см С-7 Результаты исследований предлагаемого бетона По-зи- Класс бетона по Отпускная цин прочности на прочность сжатие,марка бетона,бетона 1 В 20 М 250 70 2 В 20 М 250 70 3 В 20 М 250 100 4 В 20 М 250 100 После пропаривания мелкозернистого бетона класса В 20, М 250 с отпускной прочностью 100 проектной и выдерживании в течение 3 суток при естественном твердении в случае применения в качестве заполнителя щебеночно-песчаной смеси марки С 7 с введением 1,5 суперпластификатора и ускорителя твердения НЕ 200 прочность бетона возрастает на 37 (с 24,9 до 34,2 МПа), а рост прочности пропаренного бетона в возрасте 28 суток происходит на 31 (с 31,9 до 41,8 МПа) (поз.3,поз. 4). Комплексная добавка НЕ 200 вводится в мелкозернистую бетонную смесь в виде водного раствора рабочей концентрации,которая подбирается исходя из требований технологии,условий применения и удобства использования. Отдозированные компоненты мелкозернистой бетонной смеси поступают в бетоносмеситель СБ-10 периодического действия вместимостью 0,75 м 3, в котором смесь перемешивается в сухом состоянии. Комплексная добавка НЕ 200 вводится в состав мелкозернистой бетонной смеси одновременно с первыми порциями воды затворения. Длительность перемешивания смеси составляет 120-180 секунд. Изготовленная мелкозернистая бетонная смесь транспортируется, выгружается в подготовленную для бетонирования форму и производится виброуплотнение смеси. Для ускорения процесса твердения изделий производится тепловлажностная обработка их в пропарочных камерах. Из указанной мелкозернистой бетонной смеси можно производить высокомарочные бетоны для Прочность бетона при сжатии, МПа п 3 сут п 28 т изготовления сборных бетонных и железобетонных изделий. Предлагаемая мелкозернистая бетонная смесь применима для изготовления густоармированных тонкостенных конструкций со сложной конфигурацией (типа лотков, колонн, свай, балок и плит). Применение мелкозернистой бетонной смеси позволило создать бетон с улучшенными характеристиками по прочности, улучшить качество поверхности изделий, сократить сроки изготовления сборных железобетонных изделий для подразделений АО Арселор Миттал Темиртау и, применив щебеночно-песчаную смесь из шлаков черной металлургии, решить вопросы по утилизации отходов и охране окружающей среды. ФОРМУЛА ИЗОБРЕТЕНИЯ Бетонная смесь, включающая портландцемент,заполнитель и воду, отличающаяся тем, что она дополнительно содержит суперпластификатор и ускоритель твердения НЕ 200, щебеночно-песчаную смесь марки С 7 из шлаков чрной металлургии при следующем соотношении компонентов, мас.Портландцемент марки 400 20-22 Щебеночно-песчаная смесь марки С 7 из шлаков чрной металлургии 68-70 Суперпластификатор и ускоритель твердения НЕ 200 1-1,5 Вода 8-10
