Многоцелевая пожарная машина Аюбаевых “МПМА”

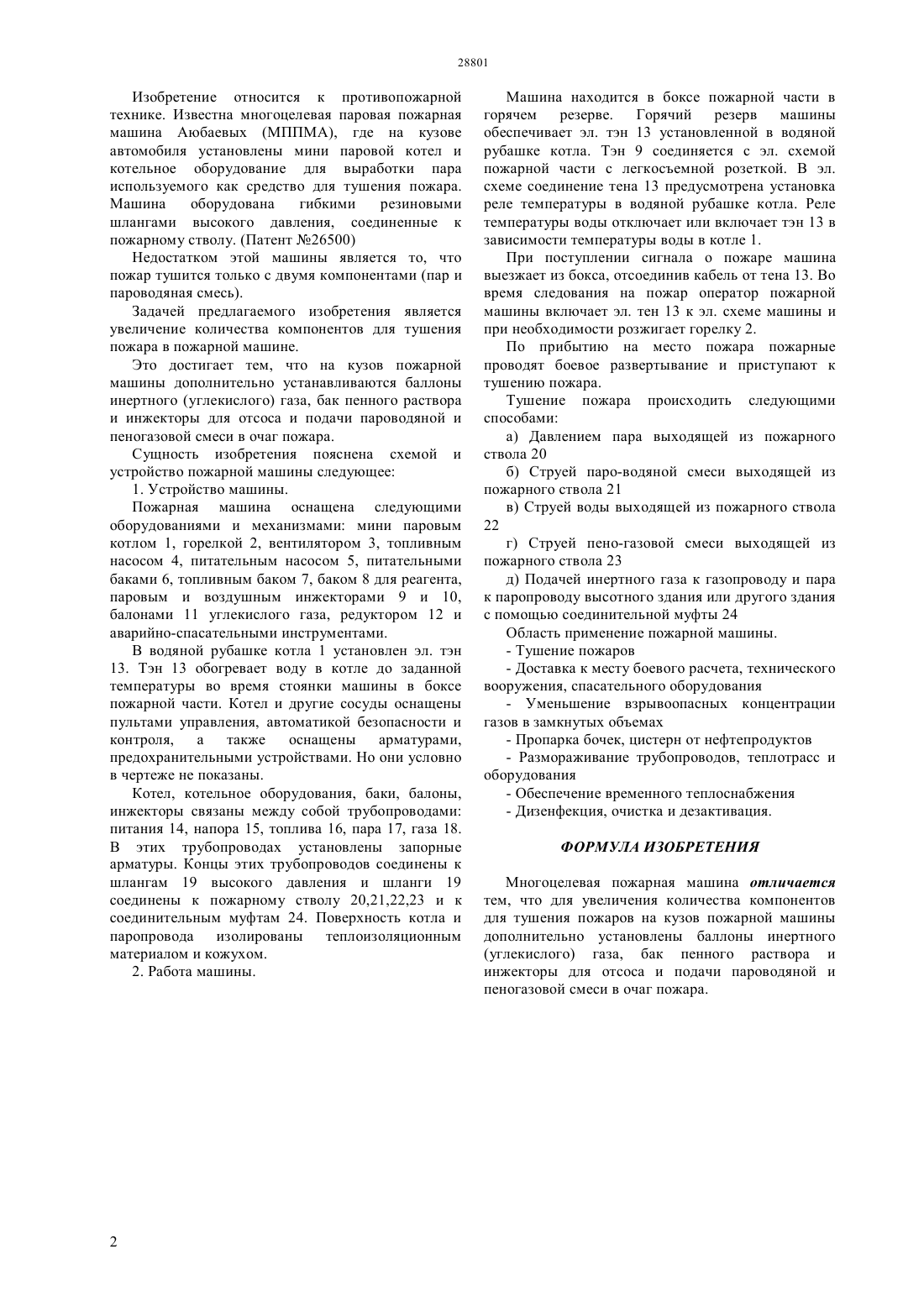

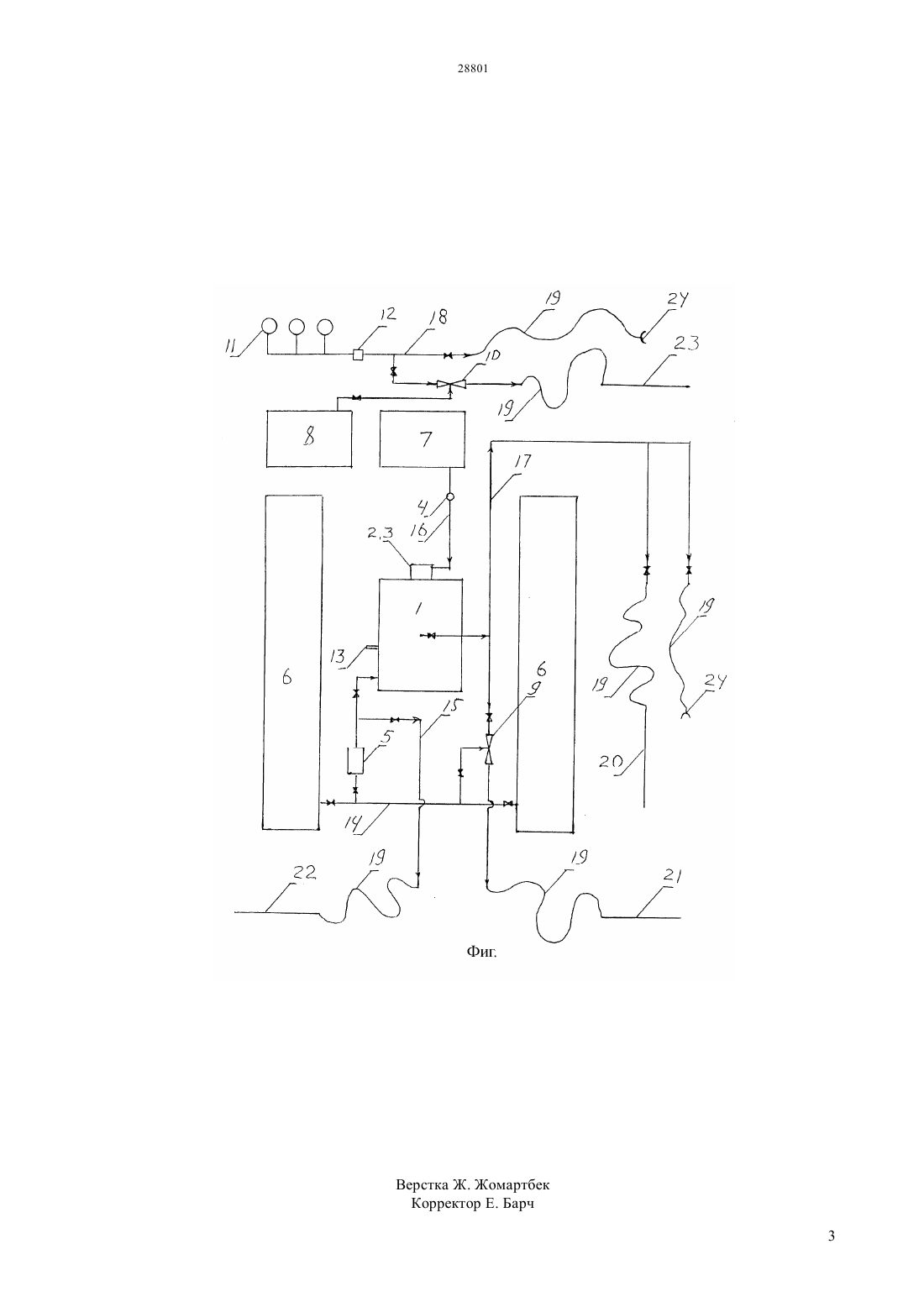

(51) 62 27/00 (2006.01) 62 31/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к противопожарной технике. Изобретение позволяет тушить пожар давлением пара, пароводяной смеси, пеногазовой смеси,инертным газом и водой благодаря установке на кузове машины баллонов инертного газа, бака для пенного раствора и инжекторов для отсоса и подачи пароводяной и пеногазовой смеси в очаг пожара.(76) Маратов Нуркен Талгатлы Аюбаев Марат(54) МНОГОЦЕЛЕВАЯ ПОЖАРНАЯ МАШИНА АЮБАЕВЫХ МПМА Изобретение относится к противопожарной технике. Известна многоцелевая паровая пожарная машина Аюбаевых (МППМА), где на кузове автомобиля установлены мини паровой котел и котельное оборудование для выработки пара используемого как средство для тушения пожара. Машина оборудована гибкими резиновыми шлангами высокого давления, соединенные к пожарному стволу. (Патент 26500) Недостатком этой машины является то, что пожар тушится только с двумя компонентами (пар и пароводяная смесь). Задачей предлагаемого изобретения является увеличение количества компонентов для тушения пожара в пожарной машине. Это достигает тем, что на кузов пожарной машины дополнительно устанавливаются баллоны инертного (углекислого) газа, бак пенного раствора и инжекторы для отсоса и подачи пароводяной и пеногазовой смеси в очаг пожара. Сущность изобретения пояснена схемой и устройство пожарной машины следующее 1. Устройство машины. Пожарная машина оснащена следующими оборудованиями и механизмами мини паровым котлом 1, горелкой 2, вентилятором 3, топливным насосом 4, питательным насосом 5, питательными баками 6, топливным баком 7, баком 8 для реагента,паровым и воздушным инжекторами 9 и 10,балонами 11 углекислого газа, редуктором 12 и аварийно-спасательными инструментами. В водяной рубашке котла 1 установлен эл. тэн 13. Тэн 13 обогревает воду в котле до заданной температуры во время стоянки машины в боксе пожарной части. Котел и другие сосуды оснащены пультами управления, автоматикой безопасности и контроля, а также оснащены арматурами,предохранительными устройствами. Но они условно в чертеже не показаны. Котел, котельное оборудования, баки, балоны,инжекторы связаны между собой трубопроводами питания 14, напора 15, топлива 16, пара 17, газа 18. В этих трубопроводах установлены запорные арматуры. Концы этих трубопроводов соединены к шлангам 19 высокого давления и шланги 19 соединены к пожарному стволу 20,21,22,23 и к соединительным муфтам 24. Поверхность котла и паропровода изолированы теплоизоляционным материалом и кожухом. 2. Работа машины. Машина находится в боксе пожарной части в горячем резерве. Горячий резерв машины обеспечивает эл. тэн 13 установленной в водяной рубашке котла. Тэн 9 соединяется с эл. схемой пожарной части с легкосъемной розеткой. В эл. схеме соединение тена 13 предусмотрена установка реле температуры в водяной рубашке котла. Реле температуры воды отключает или включает тэн 13 в зависимости температуры воды в котле 1. При поступлении сигнала о пожаре машина выезжает из бокса, отсоединив кабель от тена 13. Во время следования на пожар оператор пожарной машины включает эл. тен 13 к эл. схеме машины и при необходимости розжигает горелку 2. По прибытию на место пожара пожарные проводят боевое развертывание и приступают к тушению пожара. Тушение пожара происходить следующими способами а) Давлением пара выходящей из пожарного ствола 20 б) Струей паро-водяной смеси выходящей из пожарного ствола 21 в) Струей воды выходящей из пожарного ствола 22 г) Струей пено-газовой смеси выходящей из пожарного ствола 23 д) Подачей инертного газа к газопроводу и пара к паропроводу высотного здания или другого здания с помощью соединительной муфты 24 Область применение пожарной машины.- Уменьшение взрывоопасных концентрации газов в замкнутых объемах- Дизенфекция, очистка и дезактивация. ФОРМУЛА ИЗОБРЕТЕНИЯ Многоцелевая пожарная машина отличается тем, что для увеличения количества компонентов для тушения пожаров на кузов пожарной машины дополнительно установлены баллоны инертного(углекислого) газа, бак пенного раствора и инжекторы для отсоса и подачи пароводяной и пеногазовой смеси в очаг пожара.
