Многоцелевая паровая пожарная машина аюбаевых (мппма)
Номер патента: 26509
Опубликовано: 14.12.2012
Авторы: Аюбаев Талгат Маратович, Джумагалиев Руслан Маркленович, Аюбаев Марат
Формула / Реферат
Многоцелевая паровая пожарная машина Аюбаевых (МППМА)
Тушение пожаров водяным паром основано на уменьшении концентрация
кислорода в объеме помещения или аппарата, где происходит горение, до таких
пределов, при которых горение становится невозможным (обычно пря
концентрации кислорода 15% и менее). Одновременно несколько охлаждаетс|я
зона горения, а также происходит механический отрыв пламени струями пара.
Изобретение относится к противопожарной технике.
^ Целями предлагаемого изобретения является эффективное тушение пожароЬ
^ в местах, где отсутствуют искусственные и естественные источник я
д противопожарного водоснабжения, а также проведение различного рода
>< аварийно-спасательных работ. л
<g Для достижения целей предлагаемого изобретения предусматриваетф
ю
2 решить задачу по установке на кузове автомобиля парового котла, работающего <
щ на жидком топливе и соответствующее котельно-вспомогательное оборудование
Я
| для выработки водяного пара используемого для проведения различного рода S3
^ аварийно-спасательных работ, в том числе тушения пожара в местах, где к
at отсутствуют искусственные и естественные источники противопожарногр %
§ водоснабжения.
с5

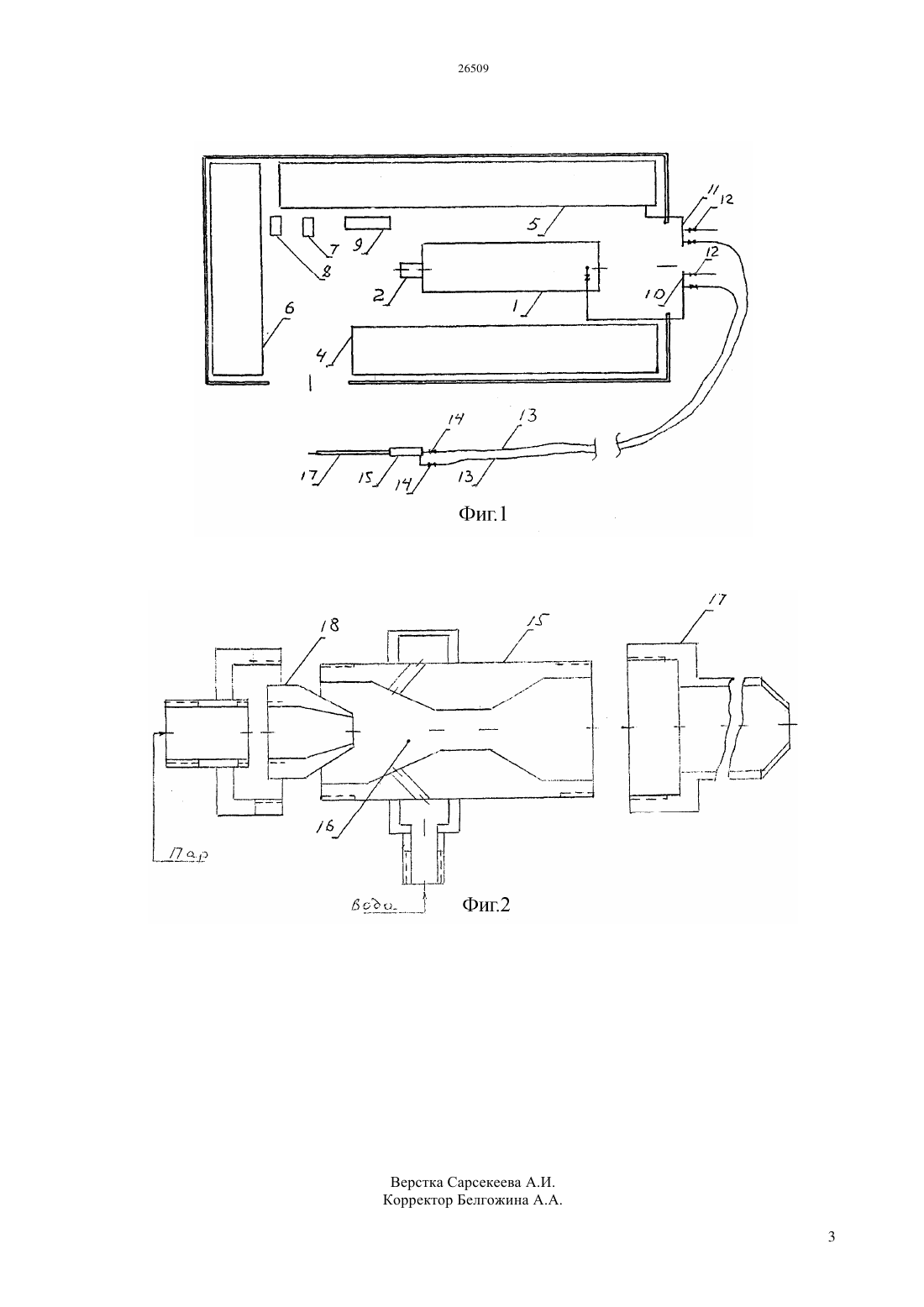

m Котел оснащен горелкой жидкого топлива и теном со съемной розеткой дл|я
g поддержания заданной температуры в котле машины во время стоянки в боксе.
§ Машина оборудована паровым и водяным коллекторами, гибкими резиновыми
g. шлангами высокого давления, соединенные к пожарному стволу. Пожарный створг о
о оборудован смесительной камерой с соплом для отсоса воды из емкости.
Текст
(51) 62 27/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Целями предлагаемого изобретения является эффективное тушение пожаров в местах, где отсутствуют искусственные и естественные источники противопожарного водоснабжения, а также проведение различного рода аварийноспасательных работ. Для достижения целей предлагаемого изобретения предусматривается решить задачу по установке на кузове автомобиля парового котла,работающего на жидком топливе и соответствующее котельно-вспомогательное оборудование для выработки водяного пара используемого для проведения различного рода аварийно-спасательных работ, в том числе тушения пожара в местах, где отсутствуют искусственные и естественные источники противопожарного водоснабжения. Котел оснащен горелкой жидкого топлива и теном со съемной розеткой для поддержания заданной температуры в котле машины во время стоянки в боксе. Машина оборудована паровым и водяным коллекторами, гибкими резиновыми шлангами высокого давления, соединенные к пожарному стволу. Пожарный ствол оборудован смесительной камерой с соплом для отсоса воды из емкости.(76) Аюбаев Талгат Маратович Аюбаев Марат Джумагалиев Руслан Маркленович(56) Автомобиль пожарный многоцелевой ПиРо// Академия Государственной противопожарной службы МЧС России. 2008,//105612131755 1, 20.06.199977161 1, 20.10.20086571882 2, 03.06. 20032007105975 1, 20.09.2007(54) МНОГОЦЕЛЕВАЯ ПАРОВАЯ ПОЖАРНАЯ МАШИНА АЮБАЕВЫХ (МППМА)(57) Тушение пожаров водяным паром основано на уменьшении концентрации кислорода в объеме помещения или аппарата, где происходит горение,до таких пределов, при которых горение становится невозможным (обычно при концентрации кислорода 15 и менее). Одновременно несколько охлаждается зона горения, а также происходит механический отрыв пламени струями пара. Изобретение относится к противопожарной технике. Изобретение относится к противопожарной технике, предназначенная для ликвидации пожаров в местах, где отсутствуют искусственные и естественные источники противопожарного водоснабжения, а также предназначенная для проведения различного рода аварийно-спасательных работ, а именно- уменьшения взрывоопасных концентраций газов в замкнутых объемах- проведение пропарки, дезинфекции техники,оборудования, емкостей, материалов, одежды и помещений обеспечения отопления,горячего водоснабжения в зданиях и сооружениях размораживания технологического оборудования и трубопроводов. Известен автомобиль пожарный многоцелевой АПМЗ - 1/16-50 (43118) модель ПиРо. Автомобиль имеет установку, позволяющую получать перегретую воду с расходом до 2 л/с при температуре до 165 С. Это особенно создает широкий перечень функциональных задач решаемых по обеспечению его многоцелевого применения. Но недостатком установки является большой расход воды и соответственно малый промежуток времени работоспособности машины одной заправкой. Целью предлагаемого изобретения является эффективное тушение пожаров в местах, где отсутствуют искусственные и естественные источники противопожарного водоснабжения,а также проведение различного рода аварийно-спасательных работ. Задачей предлагаемого изобретения является увеличение промежутка времени работоспособности машины одной заправкой для успешного тушения пожара. Как известно, по закону физики, что из 1-го м 3 воды можно получить 5000 м 3 пара. Поэтому задача достигается тем, что на кузов передвижной машины установлен паровой котел, работающий на жидком топливе, а также соответствующее котельновспомогательное оборудование для выработки пара. Сущность изобретения пояснена фигурами. На кузове автомобиля установлены паровой котел 1, оснащенный горелкой жидкого топлива 2 и теном 3(в схеме не указано), питательный бак 4, емкость для воды 5, топливный бак 6, питательный насос 7,топливный насос 8. Котел оснащен пультом автоматики безопасности и управления 9. Котел и котельно-вспомогательное оборудование связаны между собой трубопроводами для выработки пара. Паропровод котла соединен с паровым коллектором 10, а емкость для воды 5 соединена с водяным коллектором 11. На коллекторах 10 и 11 установлены запорно-соединительные арматуры 12. К этим арматурам (коллекторам 10 и 11) соединены два гибких резиновых шланга высокого давления 13. К данным шлангам с помощью запорнорегулирующей арматуры 14 соединен пожарный ствол 15, который состоит из смесительной камеры 16 и наконечника 17. В смесительной камере 16 установлено сопло 17. Кроме того, данная многоцелевая передвижная паровая установка оснащена первичными средствами пожаротушения и пожарным инвентарем, а также средствами для спасения людей и животных. Действие машины МППМА для тушения пожара Машина находится в боксе пожарной части в горячем резерве. Горячий резерв машины обеспечивает электрический тен 3, установленный в нижней водяной рубашке котла. Электрический тен 3 соединяется легкосъемной розеткой со стационарным электрощитом, который оснащен реле питания и при достижении температуры воды в паровом котле до заданной температуры. При поступлении сигнала о пожаре машина выезжает из бокса, отсоединив кабель от тена. Во время следования на пожар оператор включает котел и происходит парообразование. По прибытию на место пожара пожарные проводят боевое развертывание и приступают к тушению пожара. Тушение пожара осуществляют в двух вариантах. Первый вариант - только струей пара. Второй вариант - пароводяной смесью (открытие крана 14 водяного коллектора 11). При этом варианте сопло 18 пожарного ствола 15 засасывает воду из емкости для воды 5 и пароводяная смесь через наконечник 17 направляется к очагу пожара. ФОРМУЛА ИЗОБРЕТЕНИЯ Многоцелевая паровая пожарная машина оборудованная паровым и водяным коллекторами,гибкими резиновыми шлангами высокого давления,соединенные к пожарному стволу, который оборудован смесительной камерой с соплом для отсоса воды из емкости, отличающаяся тем, что на ней установлено котельное оборудование для выработки водяного пара, используемого как средство для тушения пожара, при этом котел оснащен горелкой и теном со съемной розеткой для поддержания заданной температуры воды в котле машины во время стоянки в боксе.
МПК / Метки
МПК: A62C 27/00
Метки: пожарная, аюбаевых, паровая, многоцелевая, мппма, машина
