Смеситель асфальтосмолистопарафиновых отложений отходов нефти

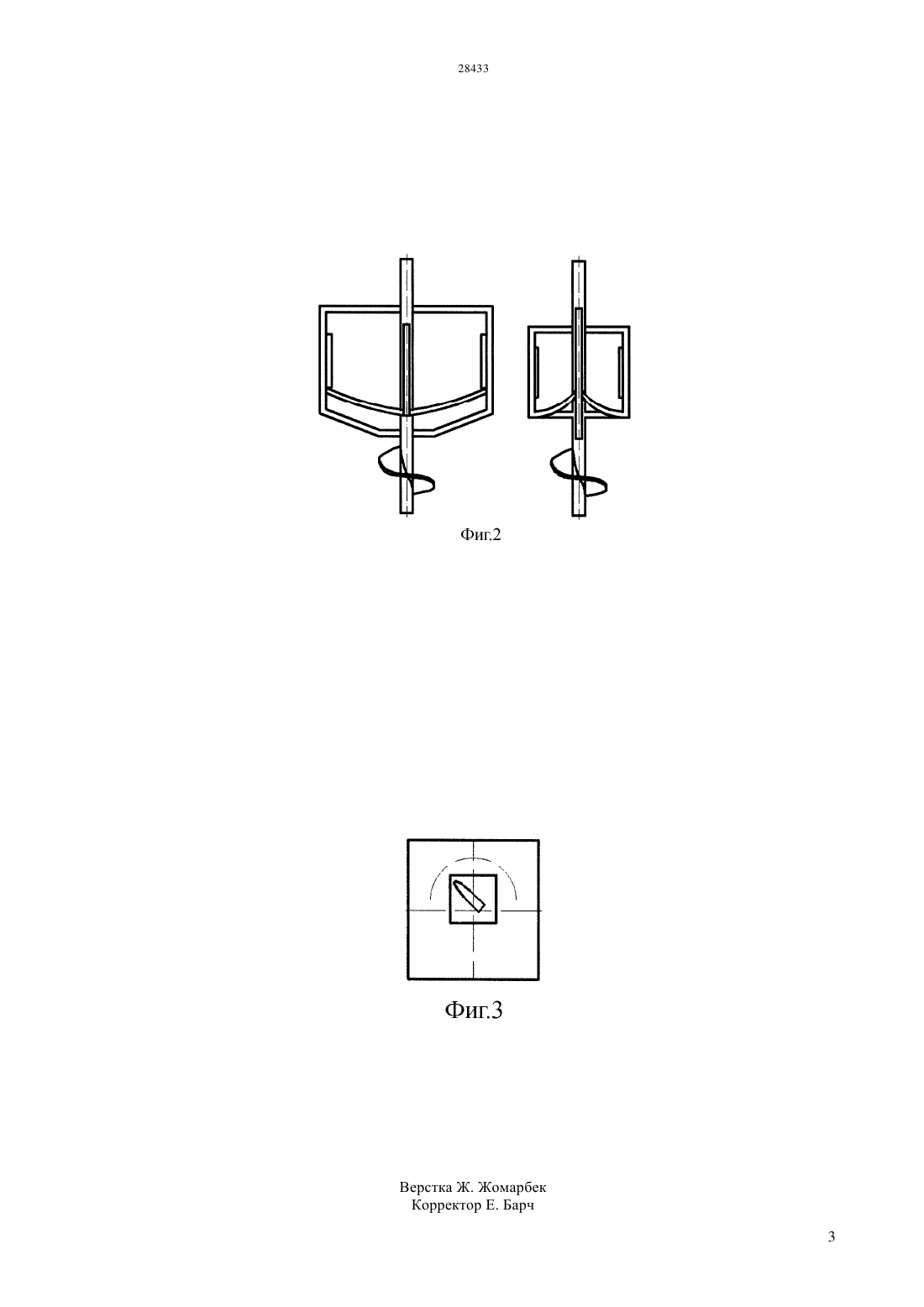

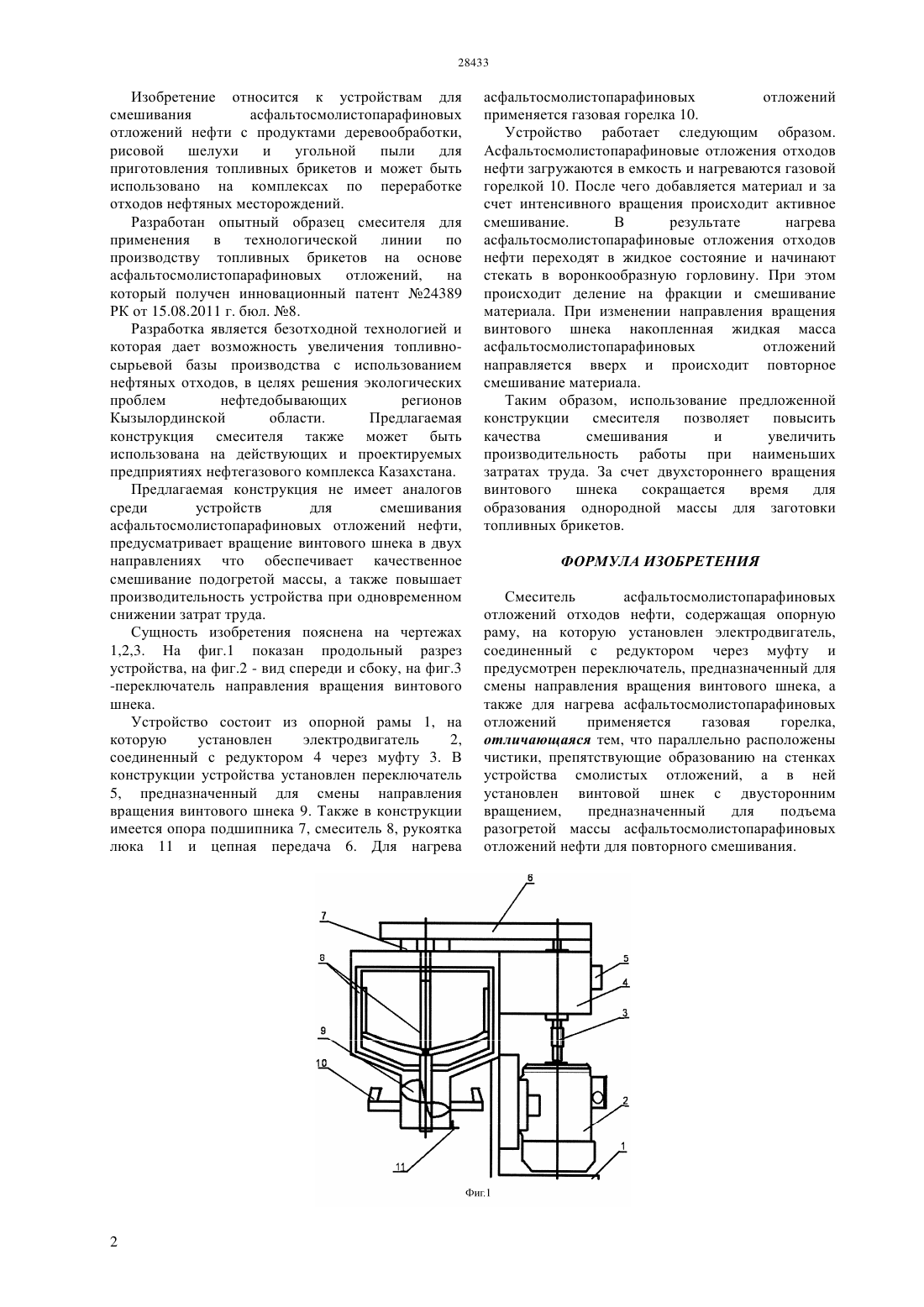

(51) 01 7/00 (2006.01) 01 7/16 (2006.01) 10 5/48 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что в устройстве предусмотрены параллельно расположенные чистики, которые препятствуют образованию на стенках устройства смолистых отложений,способствующие уменьшению полезного объема смесителя, а также повышают качество смешивания асфальтосмолистопарафиновых отложений нефти с другими материалами. Для получения однородной массы в нижней части конструкции в воронкообразной горловине установлен винтовой шнек для обратного подъема разогретой и неполностью смешанной массы асфальтосмолистопарафиновых отложений нефти для ее повторного смешивания. Повторная смешанная масса асфальтосмолистопарафиновых отложений нефти с исходным материалом позволяет быстро получать однородную продукцию для дальнейшего бриктерования. Техническими результатами, получаемыми от использования изобретения,являются повышение качества смешивания асфальтосмолистопарафиновых отложений отходов нефти и технологичности изготовления, а также упрощение конструкции устройства.(72) Танжариков Панабек Абсатович Удербаев Сакен Сейтканович Аханов Серик Мейрамбекович Жумагулов Темирбек Жамедович Абжаев Марат Маликович Сахитжанов Мархаббат(56) Инновационный патент РК 24389, кл.С 10 5/00, 15.08.2011, бюл.8(54) СМЕСИТЕЛЬ АСФАЛЬТОСМОЛИСТОПАРАФИНОВЫХ ОТЛОЖЕНИЙ ОТХОДОВ НЕФТИ(57) Изобретение относится к устройствам для смешивания асфальтосмолистопарафиновых отложений отходов нефти для приготовления топливных брикетов, и может быть использовано на комплексах по переработке отходов нефтяных месторождений. Задачей изобретения является повышение качества смешивания асфальтосмолистопарафиновых отложений отходов нефти с продуктами деревообработки, рисовой шелухи и угольной пыли, а также упрощение конструкции. Изобретение относится к устройствам для смешивания асфальтосмолистопарафиновых отложений нефти с продуктами деревообработки,рисовой шелухи и угольной пыли для приготовления топливных брикетов и может быть использовано на комплексах по переработке отходов нефтяных месторождений. Разработан опытный образец смесителя для применения в технологической линии по производству топливных брикетов на основе асфальтосмолистопарафиновых отложений,на который получен инновационный патент 24389 РК от 15.08.2011 г. бюл. 8. Разработка является безотходной технологией и которая дает возможность увеличения топливносырьевой базы производства с использованием нефтяных отходов, в целях решения экологических проблем нефтедобывающих регионов Кызылординской области. Предлагаемая конструкция смесителя также может быть использована на действующих и проектируемых предприятиях нефтегазового комплекса Казахстана. Предлагаемая конструкция не имеет аналогов среди устройств для смешивания асфальтосмолистопарафиновых отложений нефти,предусматривает вращение винтового шнека в двух направлениях что обеспечивает качественное смешивание подогретой массы, а также повышает производительность устройства при одновременном снижении затрат труда. Сущность изобретения пояснена на чертежах 1,2,3. На фиг.1 показан продольный разрез устройства, на фиг.2 - вид спереди и сбоку, на фиг.3-переключатель направления вращения винтового шнека. Устройство состоит из опорной рамы 1, на которую установлен электродвигатель 2,соединенный с редуктором 4 через муфту 3. В конструкции устройства установлен переключатель 5, предназначенный для смены направления вращения винтового шнека 9. Также в конструкции имеется опора подшипника 7, смеситель 8, рукоятка люка 11 и цепная передача 6. Для нагрева асфальтосмолистопарафиновых отложений применяется газовая горелка 10. Устройство работает следующим образом. Асфальтосмолистопарафиновые отложения отходов нефти загружаются в емкость и нагреваются газовой горелкой 10. После чего добавляется материал и за счет интенсивного вращения происходит активное смешивание. В результате нагрева асфальтосмолистопарафиновые отложения отходов нефти переходят в жидкое состояние и начинают стекать в воронкообразную горловину. При этом происходит деление на фракции и смешивание материала. При изменении направления вращения винтового шнека накопленная жидкая масса асфальтосмолистопарафиновых отложений направляется вверх и происходит повторное смешивание материала. Таким образом, использование предложенной конструкции смесителя позволяет повысить качества смешивания и увеличить производительность работы при наименьших затратах труда. За счет двухстороннего вращения винтового шнека сокращается время для образования однородной массы для заготовки топливных брикетов. ФОРМУЛА ИЗОБРЕТЕНИЯ Смеситель асфальтосмолистопарафиновых отложений отходов нефти, содержащая опорную раму, на которую установлен электродвигатель,соединенный с редуктором через муфту и предусмотрен переключатель, предназначенный для смены направления вращения винтового шнека, а также для нагрева асфальтосмолистопарафиновых отложений применяется газовая горелка,отличающаяся тем, что параллельно расположены чистики, препятствующие образованию на стенках устройства смолистых отложений, а в ней установлен винтовой шнек с двусторонним вращением,предназначенный для подъема разогретой массы асфальтосмолистопарафиновых отложений нефти для повторного смешивания.
