Способ устройства фундаментной плиты под возведенным зданием

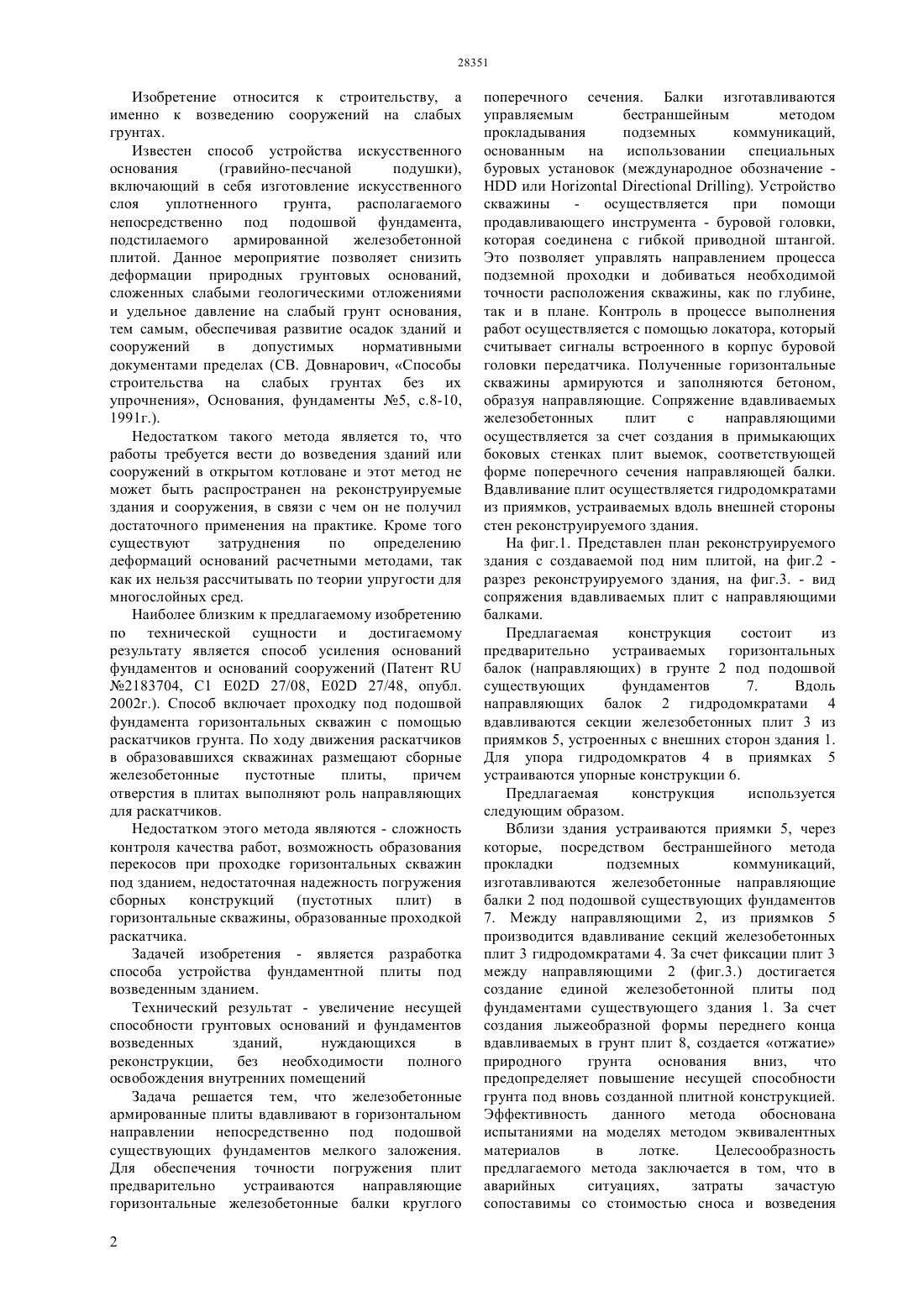

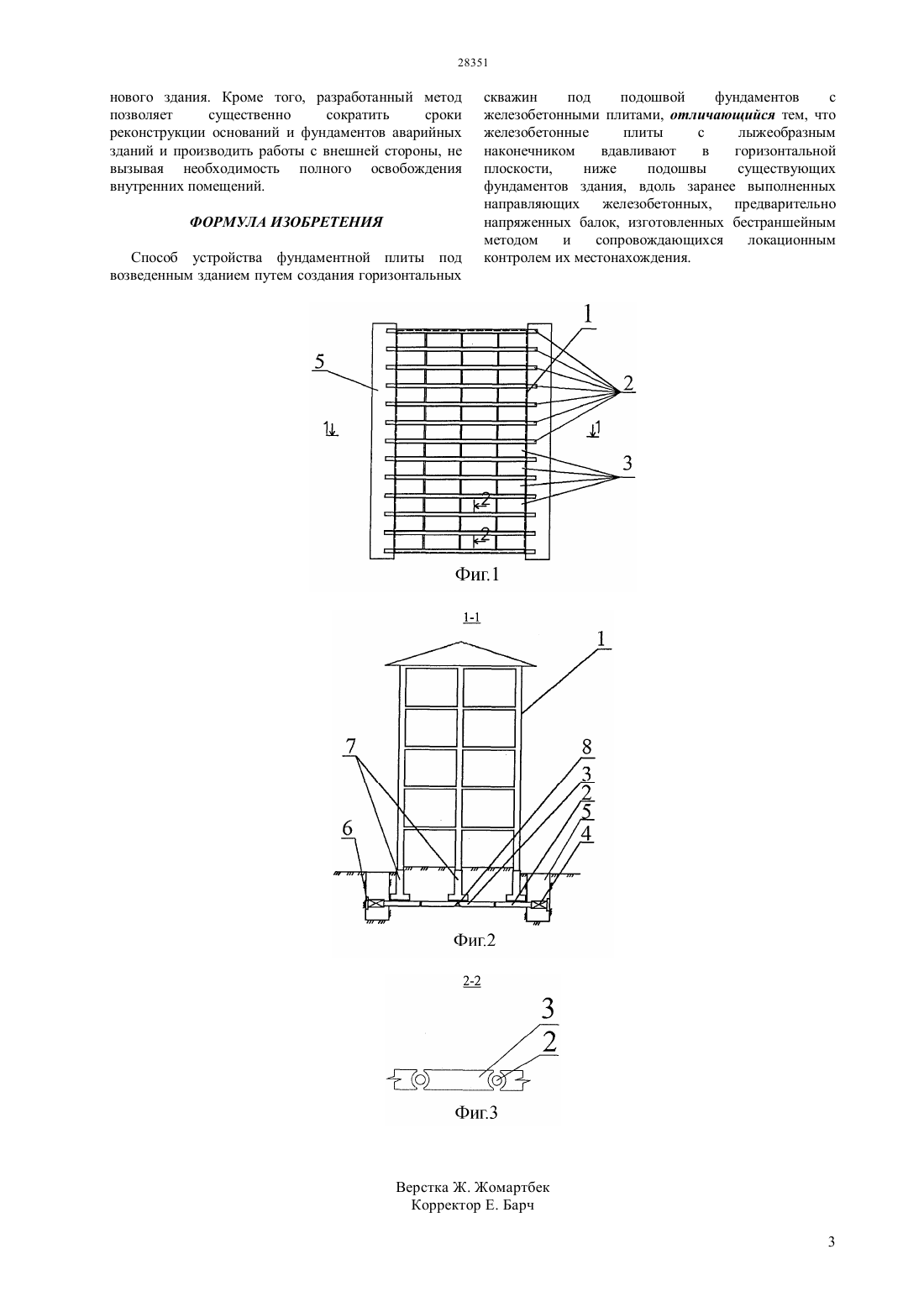

(51) 02 27/08 (2006.01) 02 27/48 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ подошвой существующих фундаментов мелкого заложения вдоль предварительно устроенных направляющих железобетонных балок. Балки изготавливаются управляемым (контролируемым) бестраншейным методом прокладывания подземных коммуникаций. Полученные горизонтальные скважины армируются и заполняются бетоном,образуя направляющие. Сопряжение вдавливаемых железобетонных плит с направляющими осуществляется за счет создания в примыкающих боковых стенках плит выемок, соответствующей форме поперечного сечения направляющей балки. Вдавливание плит осуществляется гидродомкратами из приямков,выполненных вдоль стен реконструируемого здания с внешней стороны. Это решение обеспечивает увеличение несущей способности оснований и фундаментов реконструируемых зданий и не требует освобождения внутренних помещений при производстве работ.(72) Бровко Игорь Степанович Байболов Канат Сейтжанович Голубев Владимир Григорьевич Ибрагимов Кудайберген Рудич Екатерина Дмитриевна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(54) СПОСОБ УСТРОЙСТВА ФУНДАМЕНТНОЙ ПЛИТЫ ПОД ВОЗВЕДЕННЫМ ЗДАНИЕМ(57) Изобретение относится к строительству. Предлагаемый способ включает вдавливание железобетонных армированных плит в горизонтальном направлении непосредственно под Изобретение относится к строительству, а именно к возведению сооружений на слабых грунтах. Известен способ устройства искусственного основания(гравийно-песчаной подушки),включающий в себя изготовление искусственного слоя уплотненного грунта,располагаемого непосредственно под подошвой фундамента,подстилаемого армированной железобетонной плитой. Данное мероприятие позволяет снизить деформации природных грунтовых оснований,сложенных слабыми геологическими отложениями и удельное давление на слабый грунт основания,тем самым, обеспечивая развитие осадок зданий и сооружений в допустимых нормативными документами пределах (СВ. Довнарович, Способы строительства на слабых грунтах без их упрочнения, Основания, фундаменты 5, с.8-10,1991 г.). Недостатком такого метода является то, что работы требуется вести до возведения зданий или сооружений в открытом котловане и этот метод не может быть распространен на реконструируемые здания и сооружения, в связи с чем он не получил достаточного применения на практике. Кроме того существуют затруднения по определению деформаций оснований расчетными методами, так как их нельзя рассчитывать по теории упругости для многослойных сред. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ усиления оснований фундаментов и оснований сооружений (Патент 2183704, С 1 02 27/08, 02 27/48, опубл. 2002 г.). Способ включает проходку под подошвой фундамента горизонтальных скважин с помощью раскатчиков грунта. По ходу движения раскатчиков в образовавшихся скважинах размещают сборные железобетонные пустотные плиты,причем отверстия в плитах выполняют роль направляющих для раскатчиков. Недостатком этого метода являются - сложность контроля качества работ, возможность образования перекосов при проходке горизонтальных скважин под зданием, недостаточная надежность погружения сборных конструкций (пустотных плит) в горизонтальные скважины, образованные проходкой раскатчика. Задачей изобретения - является разработка способа устройства фундаментной плиты под возведенным зданием. Технический результат - увеличение несущей способности грунтовых оснований и фундаментов возведенных зданий,нуждающихся в реконструкции,без необходимости полного освобождения внутренних помещений Задача решается тем, что железобетонные армированные плиты вдавливают в горизонтальном направлении непосредственно под подошвой существующих фундаментов мелкого заложения. Для обеспечения точности погружения плит предварительно устраиваются направляющие горизонтальные железобетонные балки круглого 2 поперечного сечения. Балки изготавливаются управляемым бестраншейным методом прокладывания подземных коммуникаций,основанным на использовании специальных буровых установок (международное обозначениеили). Утройство скважины осуществляется при помощи продавливающего инструмента - буровой головки,которая соединена с гибкой приводной штангой. Это позволяет управлять направлением процесса подземной проходки и добиваться необходимой точности расположения скважины, как по глубине,так и в плане. Контроль в процессе выполнения работ осуществляется с помощью локатора, который считывает сигналы встроенного в корпус буровой головки передатчика. Полученные горизонтальные скважины армируются и заполняются бетоном,образуя направляющие. Сопряжение вдавливаемых железобетонных плит с направляющими осуществляется за счет создания в примыкающих боковых стенках плит выемок, соответствующей форме поперечного сечения направляющей балки. Вдавливание плит осуществляется гидродомкратами из приямков, устраиваемых вдоль внешней стороны стен реконструируемого здания. На фиг.1. Представлен план реконструируемого здания с создаваемой под ним плитой, на фиг.2 разрез реконструируемого здания, на фиг.3. - вид сопряжения вдавливаемых плит с направляющими балками. Предлагаемая конструкция состоит из предварительно устраиваемых горизонтальных балок (направляющих) в грунте 2 под подошвой существующих фундаментов 7. Вдоль направляющих балок 2 гидродомкратами 4 вдавливаются секции железобетонных плит 3 из приямков 5, устроенных с внешних сторон здания 1. Для упора гидродомкратов 4 в приямках 5 устраиваются упорные конструкции 6. Предлагаемая конструкция используется следующим образом. Вблизи здания устраиваются приямки 5, через которые, посредством бестраншейного метода прокладки подземных коммуникаций,изготавливаются железобетонные направляющие балки 2 под подошвой существующих фундаментов 7. Между направляющими 2, из приямков 5 производится вдавливание секций железобетонных плит 3 гидродомкратами 4. За счет фиксации плит 3 между направляющими 2 (фиг.3.) достигается создание единой железобетонной плиты под фундаментами существующего здания 1. За счет создания лыжеобразной формы переднего конца вдавливаемых в грунт плит 8, создается отжатие природного грунта основания вниз,что предопределяет повышение несущей способности грунта под вновь созданной плитной конструкцией. Эффективность данного метода обоснована испытаниями на моделях методом эквивалентных материалов в лотке. Целесообразность предлагаемого метода заключается в том, что в аварийных ситуациях,затраты зачастую сопоставимы со стоимостью сноса и возведения нового здания. Кроме того, разработанный метод позволяет существенно сократить сроки реконструкции оснований и фундаментов аварийных зданий и производить работы с внешней стороны, не вызывая необходимость полного освобождения внутренних помещений. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ устройства фундаментной плиты под возведенным зданием путем создания горизонтальных скважин под подошвой фундаментов с железобетонными плитами, отличающийся тем, что железобетонные плиты с лыжеобразным наконечником вдавливают в горизонтальной плоскости,ниже подошвы существующих фундаментов здания, вдоль заранее выполненных направляющих железобетонных, предварительно напряженных балок, изготовленных бестраншейным методом и сопровождающихся локационным контролем их местонахождения.
