Устройство для поверхностного отбора воды

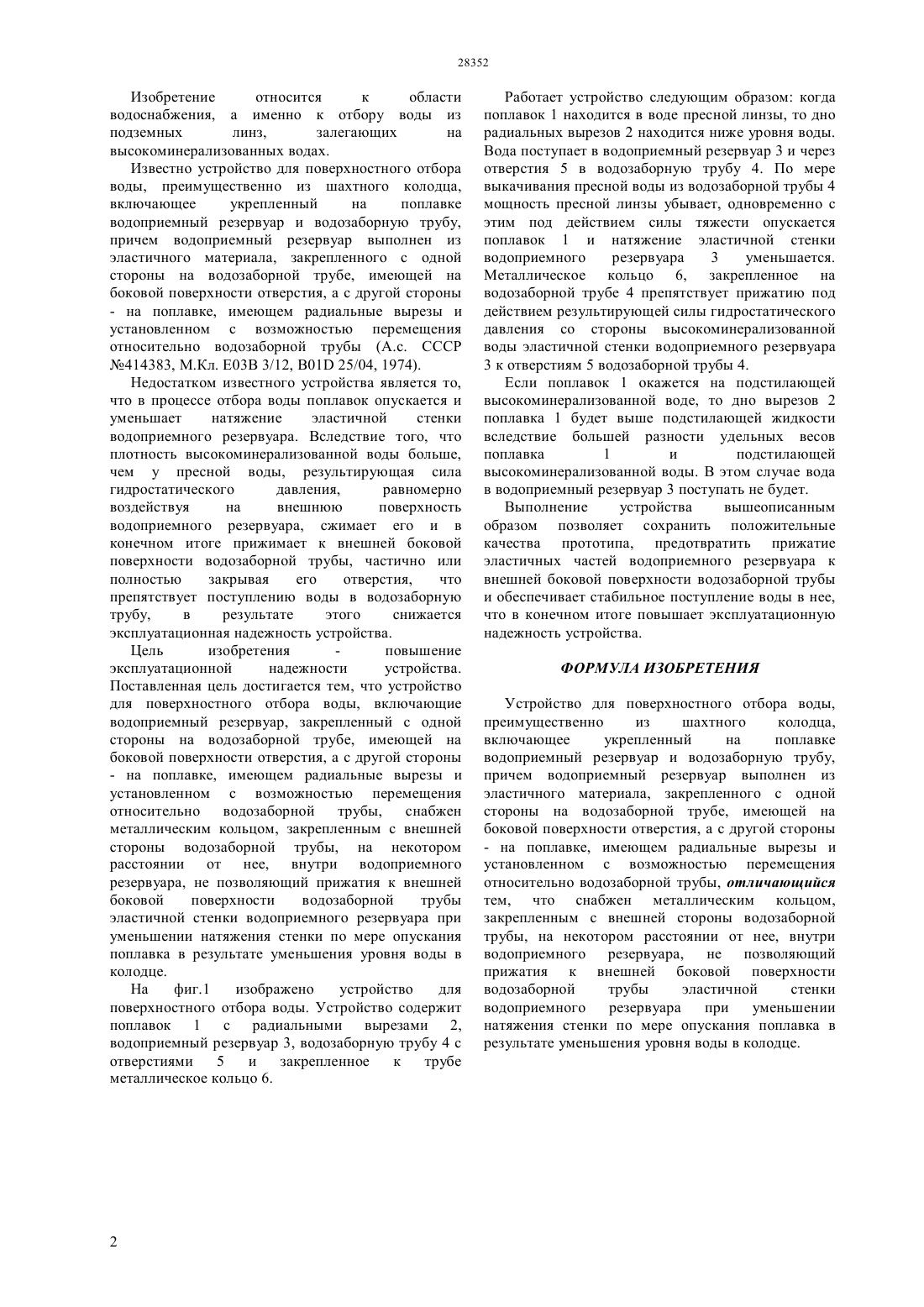

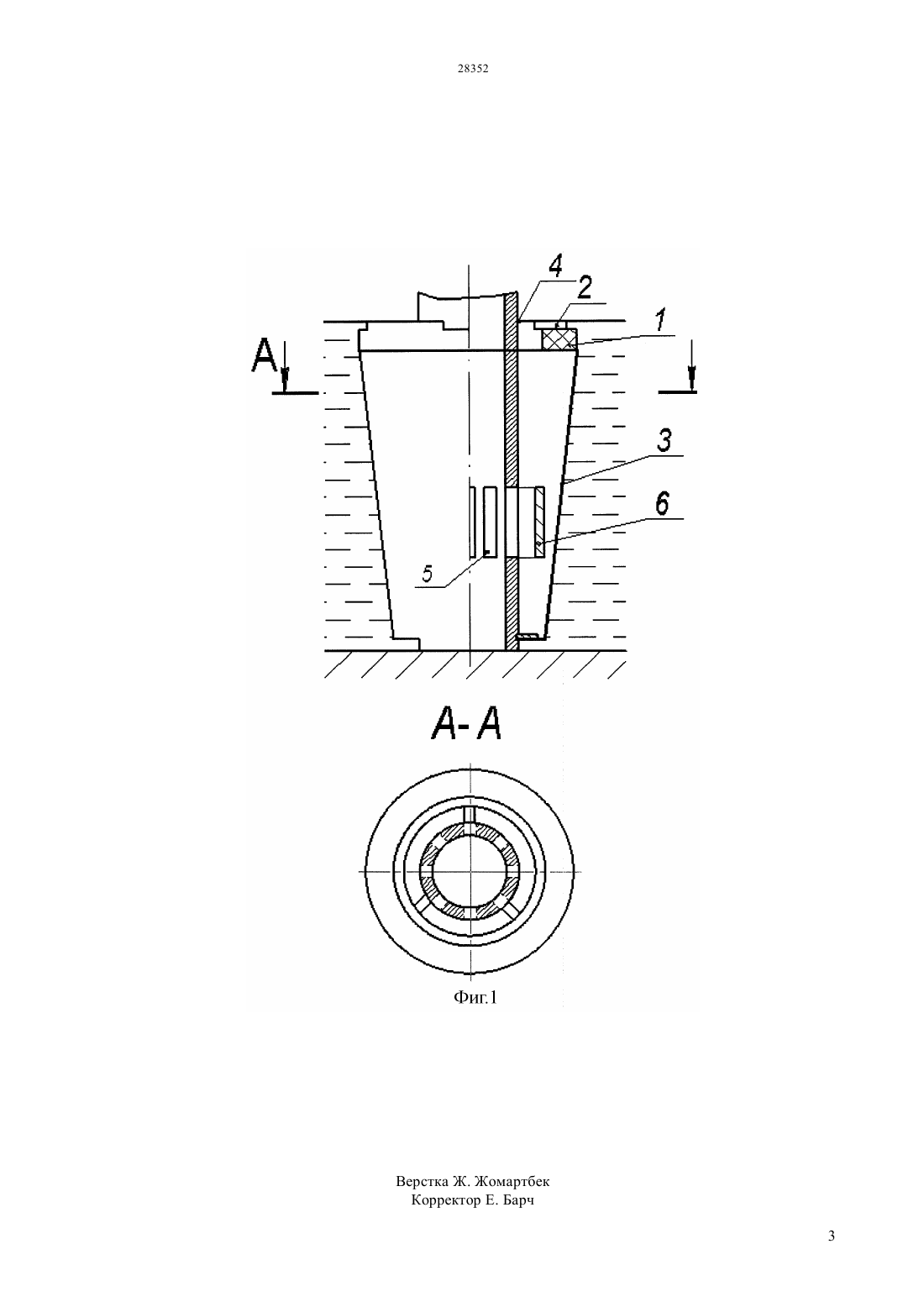

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области водоснабжения, а именно к отбору воды из подземных линз,залегающих на высокоминерализованных водах. Цель изобретения повышение эксплуатационной надежности устройства. Обеспечение стабильного поступления воды из источника в водозаборную трубу достигается тем,что устройство для поверхностного отбора воды,включающее укрепленный на поплавке водоприемный резервуар из эластичного материала и водозаборную трубу, с отверстиями на боковой поверхности, снабженную металлическим кольцом,с внешней стороны, на некотором расстоянии.(72) Кубашева Жанна Каиржановна Бегалиева Асель Габитовна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЗападноКазахстанский аграрно-технический университет имени Жангир хана Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ПОВЕРХНОСТНОГО ОТБОРА ВОДЫ Изобретение относится к области водоснабжения, а именно к отбору воды из подземных линз,залегающих на высокоминерализованных водах. Известно устройство для поверхностного отбора воды, преимущественно из шахтного колодца,включающее укрепленный на поплавке водоприемный резервуар и водозаборную трубу,причем водоприемный резервуар выполнен из эластичного материала, закрепленного с одной стороны на водозаборной трубе, имеющей на боковой поверхности отверстия, а с другой стороны- на поплавке, имеющем радиальные вырезы и установленном с возможностью перемещения относительно водозаборной трубы (А.с. СССР 414383, М.Кл. Е 03 3/12, В 01 25/04, 1974). Недостатком известного устройства является то,что в процессе отбора воды поплавок опускается и уменьшает натяжение эластичной стенки водоприемного резервуара. Вследствие того, что плотность высокоминерализованной воды больше,чем у пресной воды, результирующая сила гидростатического давления,равномерно воздействуя на внешнюю поверхность водоприемного резервуара, сжимает его и в конечном итоге прижимает к внешней боковой поверхности водозаборной трубы, частично или полностью закрывая его отверстия,что препятствует поступлению воды в водозаборную трубу,в результате этого снижается эксплуатационная надежность устройства. Цель изобретения повышение эксплуатационной надежности устройства. Поставленная цель достигается тем, что устройство для поверхностного отбора воды, включающие водоприемный резервуар, закрепленный с одной стороны на водозаборной трубе, имеющей на боковой поверхности отверстия, а с другой стороны- на поплавке, имеющем радиальные вырезы и установленном с возможностью перемещения относительно водозаборной трубы, снабжен металлическим кольцом, закрепленным с внешней стороны водозаборной трубы, на некотором расстоянии от нее, внутри водоприемного резервуара, не позволяющий прижатия к внешней боковой поверхности водозаборной трубы эластичной стенки водоприемного резервуара при уменьшении натяжения стенки по мере опускания поплавка в результате уменьшения уровня воды в колодце. На фиг.1 изображено устройство для поверхностного отбора воды. Устройство содержит поплавок 1 с радиальными вырезами 2,водоприемный резервуар 3, водозаборную трубу 4 с отверстиями 5 и закрепленное к трубе металлическое кольцо 6. Работает устройство следующим образом когда поплавок 1 находится в воде пресной линзы, то дно радиальных вырезов 2 находится ниже уровня воды. Вода поступает в водоприемный резервуар 3 и через отверстия 5 в водозаборную трубу 4. По мере выкачивания пресной воды из водозаборной трубы 4 мощность пресной линзы убывает, одновременно с этим под действием силы тяжести опускается поплавок 1 и натяжение эластичной стенки водоприемного резервуара 3 уменьшается. Металлическое кольцо 6, закрепленное на водозаборной трубе 4 препятствует прижатию под действием результирующей силы гидростатического давления со стороны высокоминерализованной воды эластичной стенки водоприемного резервуара 3 к отверстиям 5 водозаборной трубы 4. Если поплавок 1 окажется на подстилающей высокоминерализованной воде, то дно вырезов 2 поплавка 1 будет выше подстилающей жидкости вследствие большей разности удельных весов поплавка 1 и подстилающей высокоминерализованной воды. В этом случае вода в водоприемный резервуар 3 поступать не будет. Выполнение устройства вышеописанным образом позволяет сохранить положительные качества прототипа, предотвратить прижатие эластичных частей водоприемного резервуара к внешней боковой поверхности водозаборной трубы и обеспечивает стабильное поступление воды в нее,что в конечном итоге повышает эксплуатационную надежность устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для поверхностного отбора воды,преимущественно из шахтного колодца,включающее укрепленный на поплавке водоприемный резервуар и водозаборную трубу,причем водоприемный резервуар выполнен из эластичного материала, закрепленного с одной стороны на водозаборной трубе, имеющей на боковой поверхности отверстия, а с другой стороны- на поплавке, имеющем радиальные вырезы и установленном с возможностью перемещения относительно водозаборной трубы, отличающийся тем, что снабжен металлическим кольцом,закрепленным с внешней стороны водозаборной трубы, на некотором расстоянии от нее, внутри водоприемного резервуара, не позволяющий прижатия к внешней боковой поверхности водозаборной трубы эластичной стенки водоприемного резервуара при уменьшении натяжения стенки по мере опускания поплавка в результате уменьшения уровня воды в колодце.
