Гелиосушилка

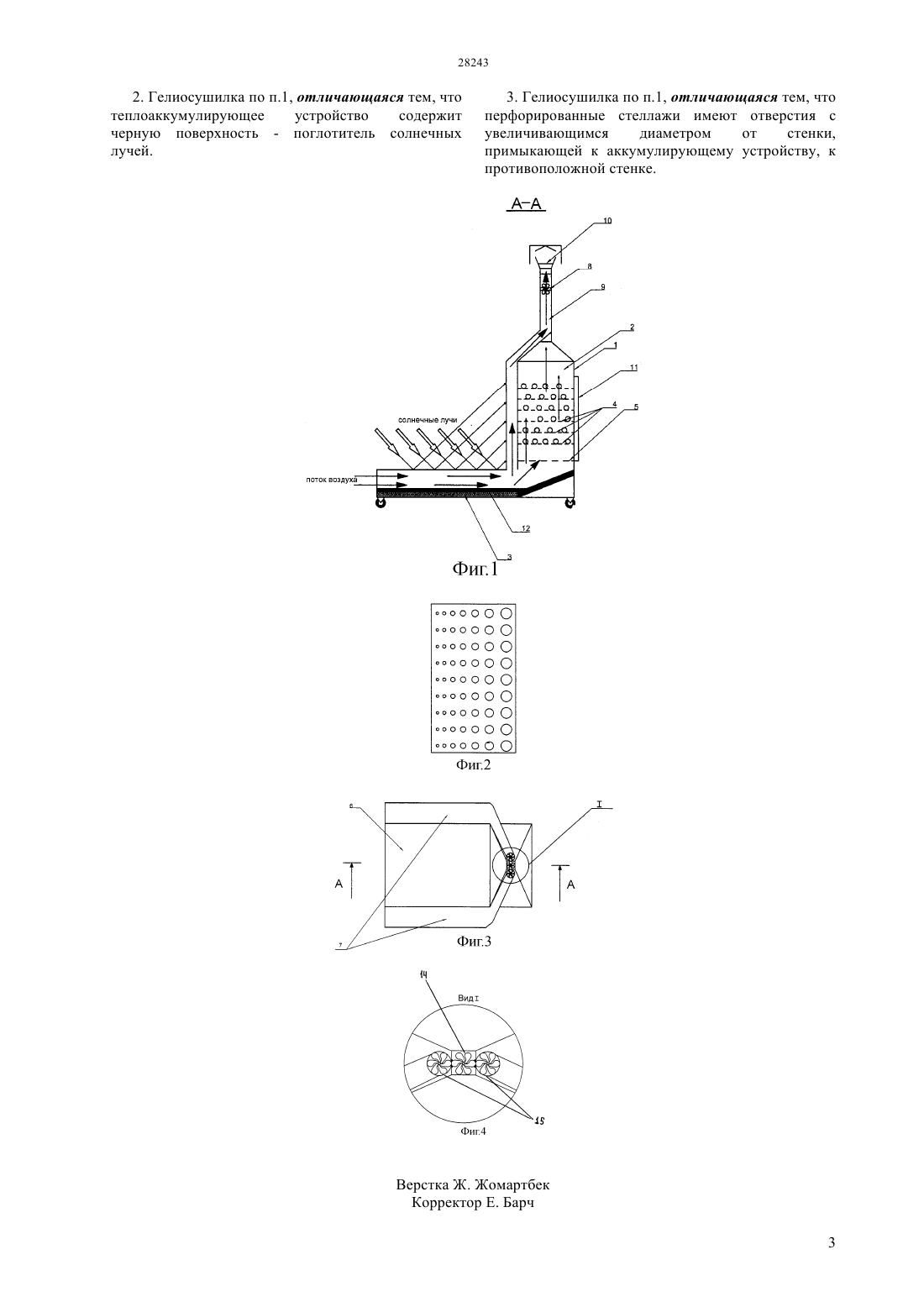

(51) 26 3/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Конструкция гелиосушилки содержит корпус,сушильную камеру с перфорированными стеллажами для высушиваемого материала,соединенную с теплоаккумулирующим устройством, снабжена разгонными коллекторами,соединенными с теплоаккумулирующим устройством и установленными вдоль сушильной камеры, а также вытяжным трубопроводом,установленным в верхней части сушильной камеры,при этом, в вытяжном трубопроводе установлен вентилятор, по обе стороны от него на одной с ним оси установлены дополнительные вентиляторы. Теплоаккумулирующее устройство гелиосушилки содержит черную поверхность - поглотитель солнечных лучей. Перфорированные стеллажи имеют отверстия с увеличивающимся диаметром от стенки,примыкающей к аккумулирующему устройству, к противоположной стенке. Предложенная гелиосушилка обеспечивает интенсификацию процесса сушки.(72) Хазимов Марат Жалелович Тажибаев Тулепберген Сагинович Бора Сингх Ганеш Хазимов Канат Мукатович Ниязбаев Адильхан Кизатоллинович Аметова Розигуль Юлдашевна Ултанова Инкар Болатовна Рахымжанов Бржан Слтанлы Турбекова Арыскуль Сапаралиевна Сейдазимова Динара Асарызы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к сушильной технике,конкретно к конструкции гелиосушики и может быть использовано для сушки влажных растительных материалов, в частности плодов,овощей и бахчевых культур. Изобретение относится к сушильной технике,конкретно к конструкции гелиосушики и может быть использовано для сушки влажных растительных материалов, в частности плодов,овощей и бахчевых культур. Известна гелиосушилка, содержащая корпус с установленным,наклонно,светопрозрачным двухслойным покрытием, сушильную камеру с перфорированными стеллажами для высушиваемого материала, имеющую отверстие для удаления влажного воздуха, теплоаккумулирующий элемент,термодатчик и вентилятор, установленный между теплоаккумулирующим элементом и светопрозрачным покрытием со стороны отверстия для подачи воздуха (Предв. пат.19120, кл. 26 3/28, оп. 15.02.2008). Недостатки известного устройства в неравномерном распределении теплового агента, за счет наличия мертвых зон в камере сушилки и большого сопротивления горизонтальной камеры сушилки. Задачей предлагаемого изобретения является разработка конструкции гелиосушилки,обеспечивающей интенсификацию процесса сушки за счет уменьшения сопротивления и равномерного распределения теплового агента по всей площади камеры. Для этого,конструкция гелиосушилки,содержащая корпус, сушильную камеру с перфорированными стеллажами для высушиваемого материала, соединенную с теплоаккумулирующим устройством, и вентилятор, согласно изобретения снабжена разгонными коллекторами, соединенными с теплоаккумулирующим устройством и установленными вдоль сушильной камеры, и вытяжным трубопроводом, установленным в верхней части сушильной камеры, при этом в вытяжном трубопроводе установлен вентилятор, по обе стороны от него, на одной с ним оси,установлены дополнительные вентиляторы. Теплоаккумулирующее устройство гелиосушилки содержит черную поверхность поглотитель солнечных лучей. Перфорированные стеллажи имеют отверстия с увеличивающимся диаметром от стенки,примыкающей к аккумулирующему устройству, к противоположной стенке. В предлагаемой конструкции гелиосушилки, за счет установки разгонных коллекторов и вентиляторов, ускоряется движение сушильного агента, что интенсифицирует процесс сушки. Наличие черной поверхности в теплоаккумулирующем устройстве обеспечивает повышение температуры сушки. Выполнение перфорированных стеллажей с отверстиями,имеющими увеличивающийся диаметр от стенки,примыкающей к аккумулирующему устройству к противоположной стенке, позволяет равномерно обеспечивать сушку всех частиц продукта,независимо от их места расположения по сечению камеры. На прилагаемых чертежах представлена конструкция заявляемой гелиосушилки, где на фиг.1 2- общий вид, на фиг.2 - вид сверху на перфорированные стеллажи, на фиг.3 - вид сверху гелиосушилки, на фиг.4 - вентиляторы. Гелиосушилка включает корпус -1,- сушильную камеру 2 с перфорированными стеллажами 4 для высушиваемого материала, причем отверстия имеют увеличивающийся диаметр от стенки,примыкающей к аккумулирующему устройству, к противоположной стенке и распределителем воздуха 5, теплоаккумулирующее устройство 3 с прозрачной поверхностью и с черной поверхностью- поглотителем солнечных лучей 12, вытяжной трубопровод 9,соединенный с основным коллектором воздушного потока 6. Разгонные коллекторы 7,соединенные с теплоаккумулирующим устройством 3 и установленные вдоль сушильной камеры 2. В вытяжном трубопроводе 9 установлен вентилятор 14, соединенный с механизмом привода 8, по обе стороны от вентилятора 14 на одной оси с ним установлены дополнительные вентиляторы 15. Гелиосушилка содержит, также, загрузочную дверь 11 для подачи высушиваемого материала, и крышку 10 на вытяжном трубопроводе. Гелиосушилка работает следующим образом. Через загрузочную дверь 11 высушиваемый материал укладывают на перфорированные стеллажи и по окончании загрузки дверь закрывают. Гелиосушилку поворачивают таким образом, чтобы теплоаккумулирующее устройство 3 максимально оказалось в зоне солнечных лучей. Солнечные лучи,через прозрачную поверхность, попадают на черный материал - поглотитель солнечных лучей 12 и нагревают воздух, попадающий в сушильную камеру 2. Часть отраженных лучей попадает на стенки разгонного коллектора 7 и обеспечивает дополнительный нагрев, при этом разгонные коллекторы пропускают нагретый воздух без сопротивления параллельно вытяжному трубопроводу 9. Поскольку скорость воздуха в разгонных коллекторах больше, по сравнению с сушильной камерой 2, то потоки воздуха, из разгонных коллекторов, вращают дополнительные вентиляторы 15. Дополнительные вентиляторы 15 приводят в движение основной вентилятор 14, что интенсифицирует движение потока в сушильной камере 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гелиосушилка,содержащая корпус,сушильную камеру с перфорированными стеллажами для высушиваемого материала,соединенную с теплоаккумулирующим устройством и вентилятор, отличающаяся тем, что она снабжена разгонными коллекторами, соединенными с теплоаккумулирующим устройством и установленными вдоль сушильной камеры, и вытяжным трубопроводом, установленным в верхней части сушильной камерой, при этом в вытяжном трубопроводе установлен вентилятор, по обе стороны от него на одной с ним оси установлены дополнительные вентиляторы. 2. Гелиосушилка по п.1, отличающаяся тем, что теплоаккумулирующее устройство содержит черную поверхность - поглотитель солнечных лучей. 3. Гелиосушилка по п.1, отличающаяся тем, что перфорированные стеллажи имеют отверстия с увеличивающимся диаметром от стенки,примыкающей к аккумулирующему устройству, к противоположной стенке.
