Стационарная установка для очистки щебеня и отсева от глинистых и илистых примесей

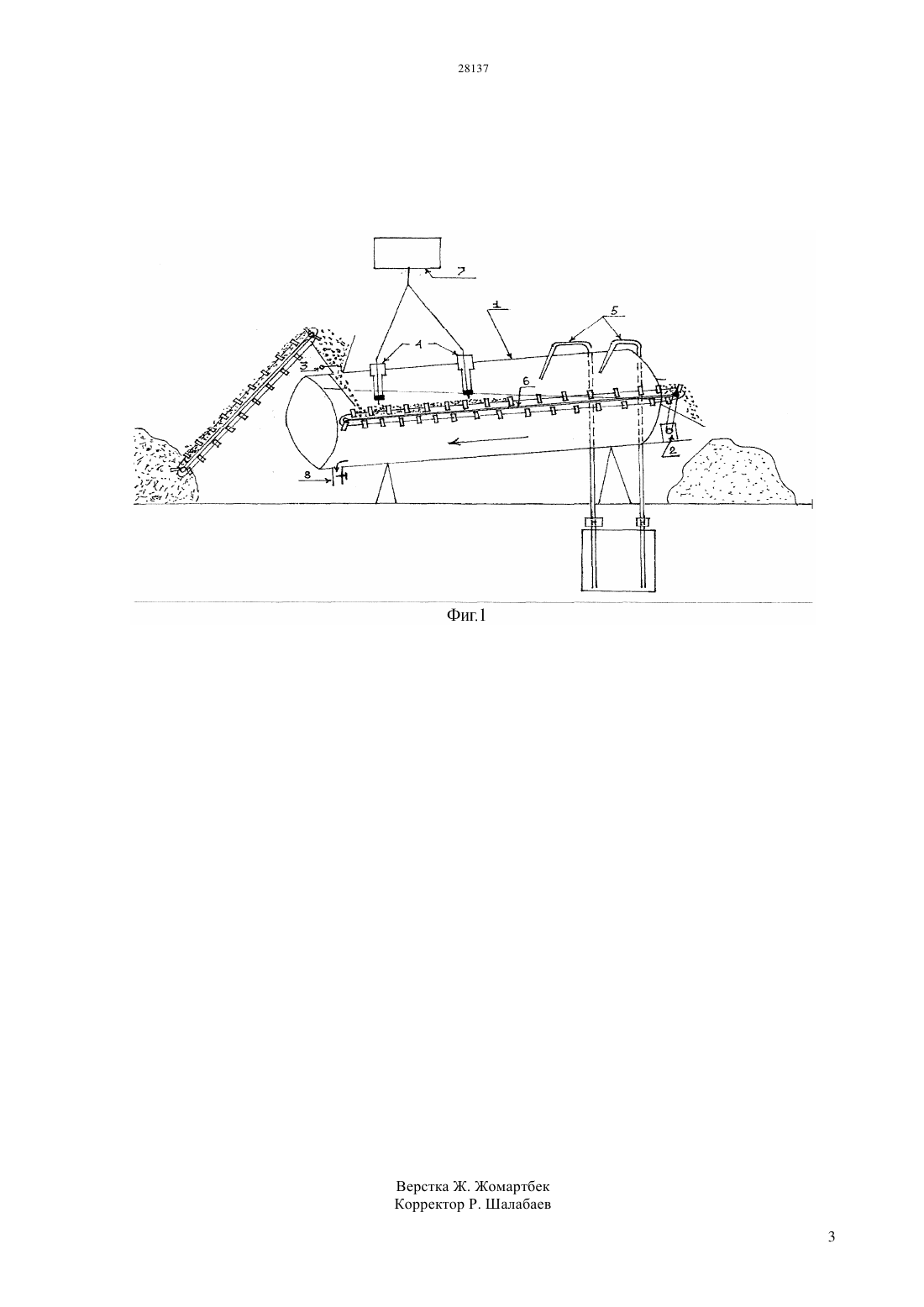

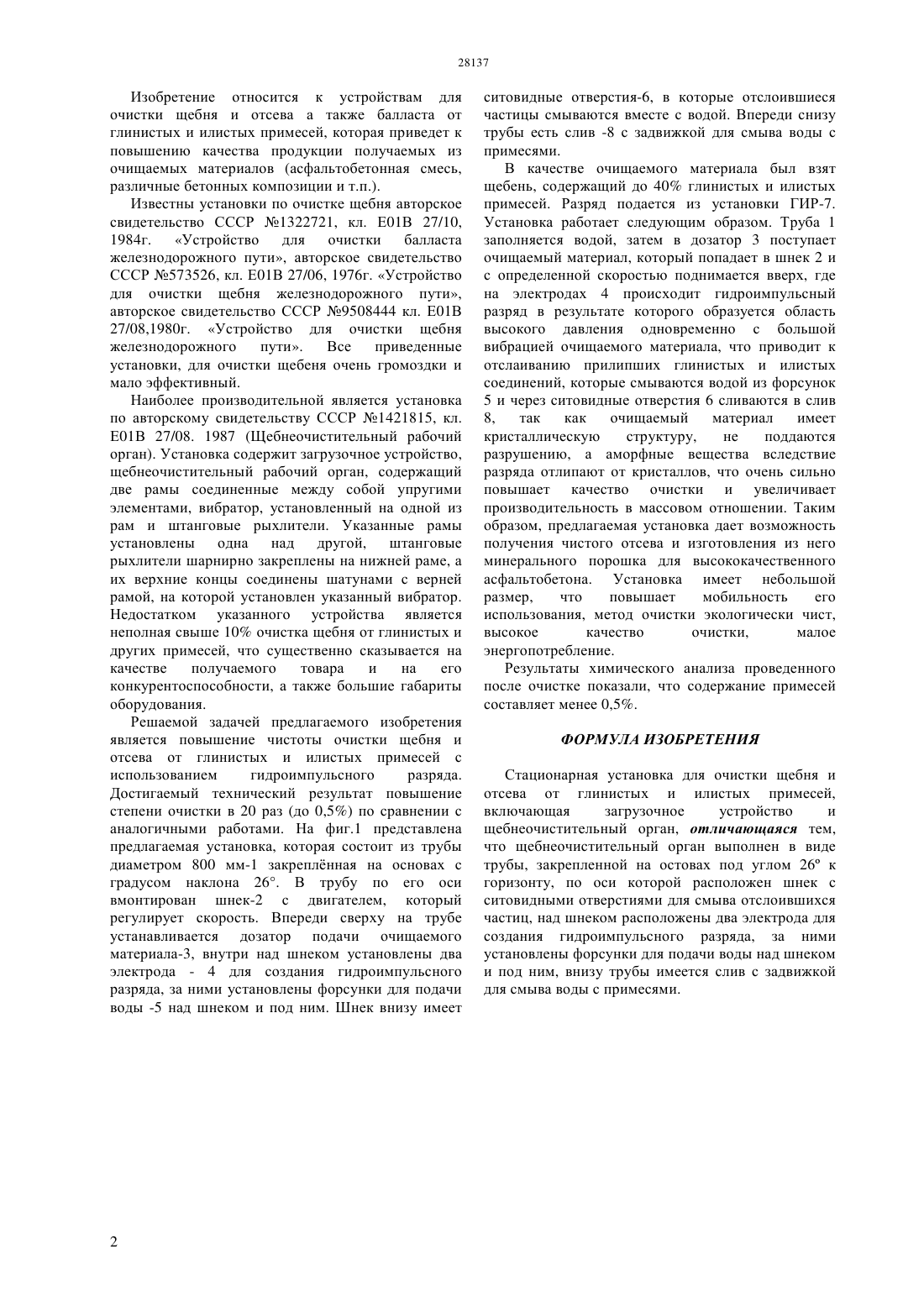

(51) 01 27/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ примесей, которое повышает качество очистки продукции и увеличение производительности. Решаемой задачей заявляемого изобретения является повышения качества очистки за счет применения энергии гидроимпульсного разряда. В установке вместо вибратора и штанговых рыхлителей, расположен электрод, где происходит электрически разряд в жидкости которая повышает качество очистки,снижает энергозатраты,увеличивает производительность,а также уменьшает габариты и размеры установки.(76) Давренбеков Сантай Жанабилович Буркеев Мейрам Жунусович(54) СТАЦИОНАРНАЯ УСТАНОВКА ДЛЯ ОЧИСТКИ ЩЕБЕНЯ И ОТСЕВА ОТ ГЛИНИСТЫХ И ИЛИСТЫХ ПРИМЕСЕЙ(57) Изобретение относится к устройствам для очистки щебня и отсева от глинистых и илистых Изобретение относится к устройствам для очистки щебня и отсева а также балласта от глинистых и илистых примесей, которая приведет к повышению качества продукции получаемых из очищаемых материалов (асфальтобетонная смесь,различные бетонных композиции и т.п.). Известны установки по очистке щебня авторское свидетельство СССР 1322721, кл. Е 01 В 27/10,1984 г. Устройство для очистки балласта железнодорожного пути, авторское свидетельство СССР 573526, кл. Е 01 В 27/06, 1976 г. Устройство для очистки щебня железнодорожного пути,авторское свидетельство СССР 9508444 кл. Е 01 В 27/08,1980 г. Устройство для очистки щебня железнодорожного пути. Все приведенные установки, для очистки щебеня очень громоздки и мало эффективный. Наиболее производительной является установка по авторскому свидетельству СССР 1421815, кл. Е 01 В 27/08. 1987 (Щебнеочистительный рабочий орган). Установка содержит загрузочное устройство,щебнеочистительный рабочий орган, содержащий две рамы соединенные между собой упругими элементами, вибратор, установленный на одной из рам и штанговые рыхлители. Указанные рамы установлены одна над другой, штанговые рыхлители шарнирно закреплены на нижней раме, а их верхние концы соединены шатунами с верней рамой, на которой установлен указанный вибратор. Недостатком указанного устройства является неполная свыше 10 очистка щебня от глинистых и других примесей, что существенно сказывается на качестве получаемого товара и на его конкурентоспособности, а также большие габариты оборудования. Решаемой задачей предлагаемого изобретения является повышение чистоты очистки щебня и отсева от глинистых и илистых примесей с использованием гидроимпульсного разряда. Достигаемый технический результат повышение степени очистки в 20 раз (до 0,5) по сравнении с аналогичными работами. На фиг.1 представлена предлагаемая установка, которая состоит из трубы диаметром 800 мм-1 закреплнная на основах с градусом наклона 26. В трубу по его оси вмонтирован шнек-2 с двигателем, который регулирует скорость. Впереди сверху на трубе устанавливается дозатор подачи очищаемого материала-3, внутри над шнеком установлены два электрода - 4 для создания гидроимпульсного разряда, за ними установлены форсунки для подачи воды -5 над шнеком и под ним. Шнек внизу имеет ситовидные отверстия-6, в которые отслоившиеся частицы смываются вместе с водой. Впереди снизу трубы есть слив -8 с задвижкой для смыва воды с примесями. В качестве очищаемого материала был взят щебень, содержащий до 40 глинистых и илистых примесей. Разряд подается из установки ГИР-7. Установка работает следующим образом. Труба 1 заполняется водой, затем в дозатор 3 поступает очищаемый материал, который попадает в шнек 2 и с определенной скоростью поднимается вверх, где на электродах 4 происходит гидроимпульсный разряд в результате которого образуется область высокого давления одновременно с большой вибрацией очищаемого материала, что приводит к отслаиванию прилипших глинистых и илистых соединений, которые смываются водой из форсунок 5 и через ситовидные отверстия 6 сливаются в слив 8,так как очищаемый материал имеет кристаллическую структуру,не поддаются разрушению, а аморфные вещества вследствие разряда отлипают от кристаллов, что очень сильно повышает качество очистки и увеличивает производительность в массовом отношении. Таким образом, предлагаемая установка дает возможность получения чистого отсева и изготовления из него минерального порошка для высококачественного асфальтобетона. Установка имеет небольшой размер,что повышает мобильность его использования, метод очистки экологически чист,высокое качество очистки,малое энергопотребление. Результаты химического анализа проведенного после очистке показали, что содержание примесей составляет менее 0,5. ФОРМУЛА ИЗОБРЕТЕНИЯ Стационарная установка для очистки щебня и отсева от глинистых и илистых примесей,включающая загрузочное устройство и щебнеочистительный орган, отличающаяся тем,что щебнеочистительный орган выполнен в виде трубы, закрепленной на остовах под углом 26 к горизонту, по оси которой расположен шнек с ситовидными отверстиями для смыва отслоившихся частиц, над шнеком расположены два электрода для создания гидроимпульсного разряда, за ними установлены форсунки для подачи воды над шнеком и под ним, внизу трубы имеется слив с задвижкой для смыва воды с примесями.
