Массообменный и пылеулавливающий аппарат с насадкой

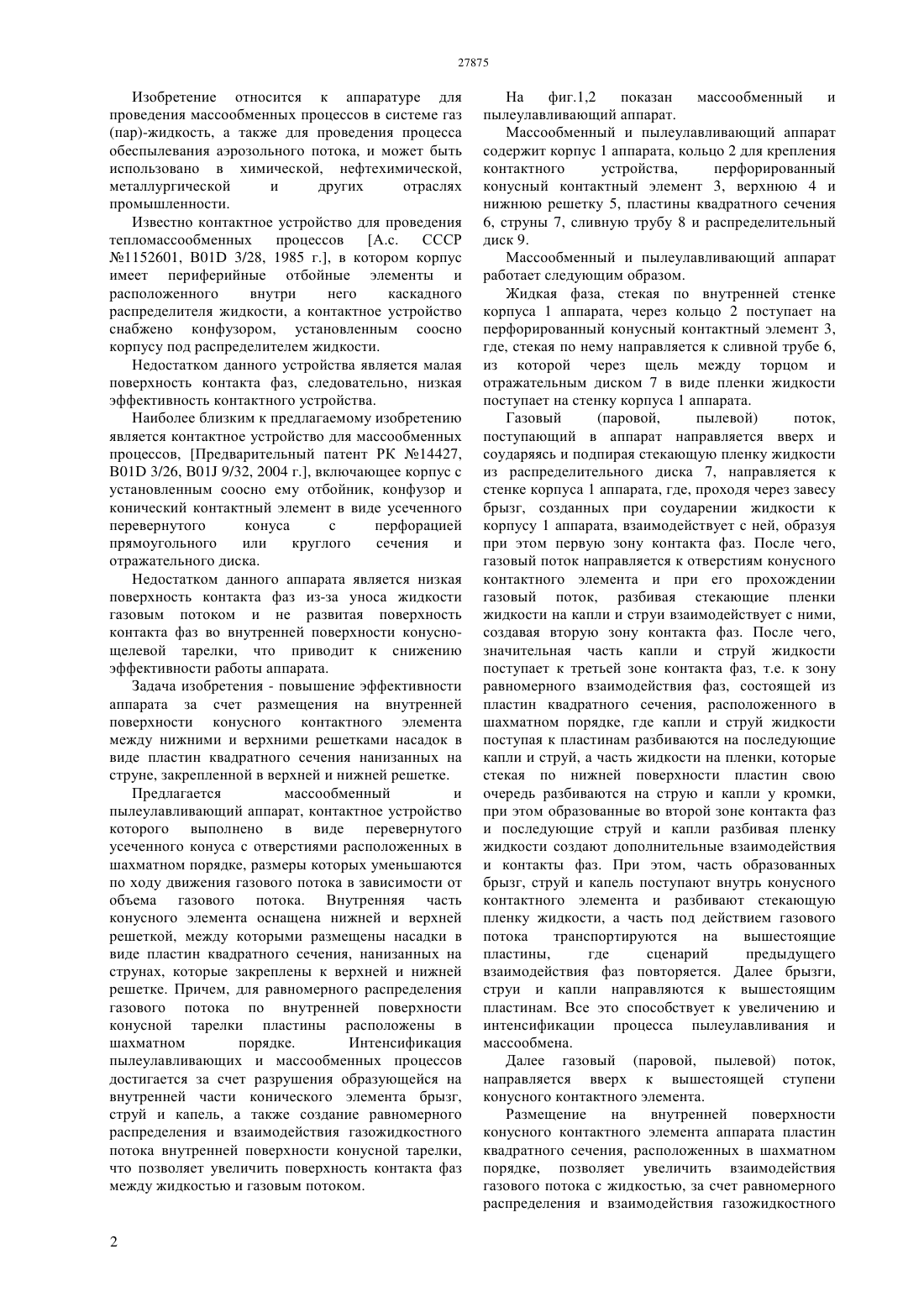

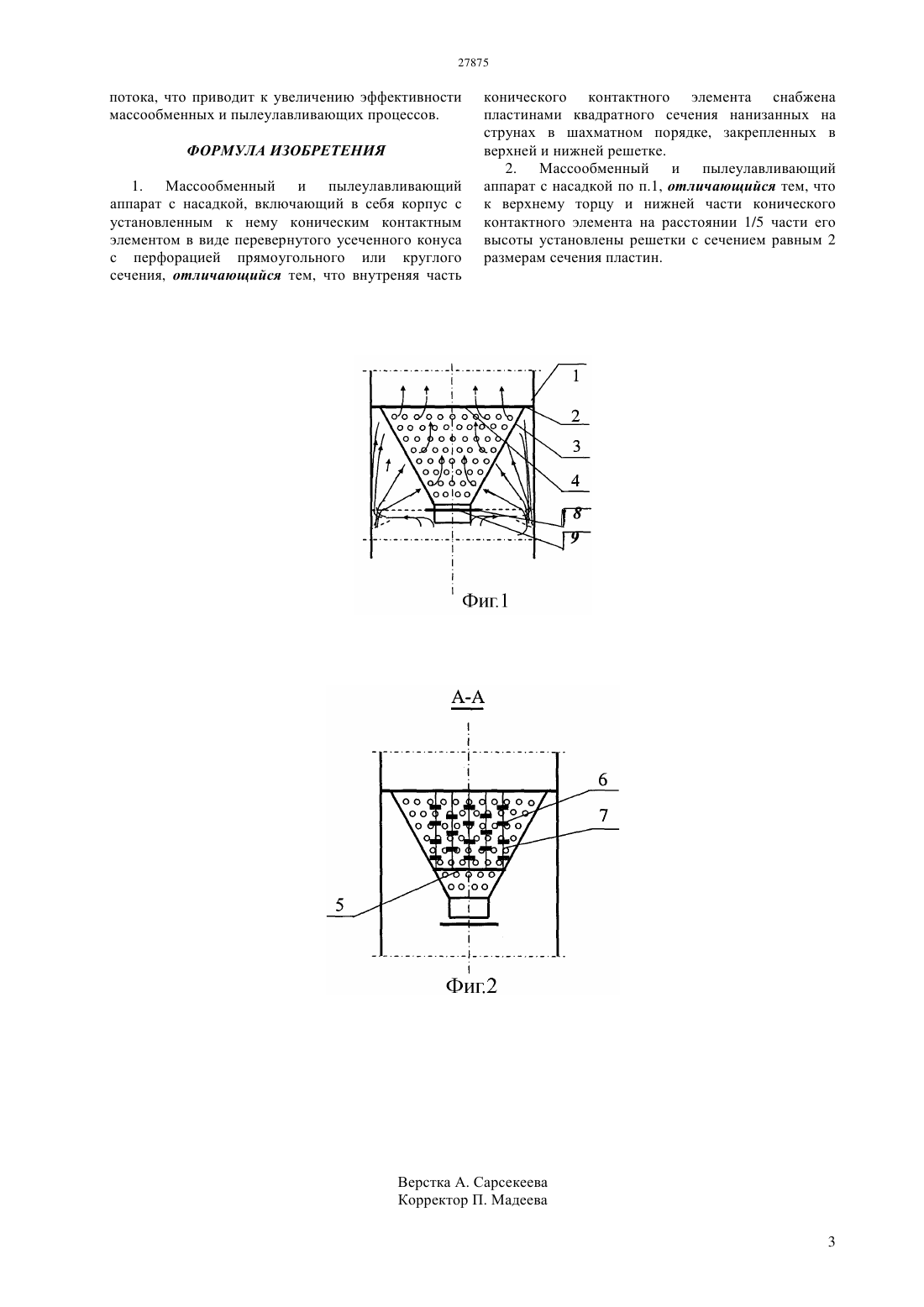

(51) 01 9/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ усеченного конуса с отверстиями расположенных в шахматном порядке, размеры которых уменьшаются по ходу движения газового потока в зависимости от объема газового потока. Внутренняя часть конусного элемента оснащена нижней и верхней решеткой, между которыми размещены насадки в виде пластин квадратного сечения, нанизанных в струнах, которые закреплены к верхней и нижней решетке. Причем, для равномерного распределения газового потока по внутренней поверхности конусной тарелки пластины расположены в шахматном порядке. Интенсификация пылеулавливающих и массообменных процессов достигается за счет разрушения образующейся на внутренней части конического элемента брызг,струй и капель, а также создание равномерного распределения и взаимодействия газожидкостного потока внутренней поверхности конусной тарелки. Предлагаемое техническое решение позволяет увеличить поверхность контакта фаз между жидкостью и газовым потоком, что обеспечивает повышение эффективности массообменных и пылеулавливающих процессов.(72) Мейрбеков Абдилда Турсунханович Мейрбекова Гульмира Пернебековна Мейрбек Серк бдлдалы(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмеда Ясави(56) Предварительный патент РК 14427, 01 3/26, опубл. 15.06.2004 г(57) Изобретение относится к аппаратуре для проведения массообменных процессов в системе газ(пар)-жидкость, а также для проведения процесса обеспылевания аэрозольного потока. Оно может быть использовано в химической, нефтехимической,металлургической и других отраслях промышленности. Предлагается массообменный и пылеулавливающий аппарат, контактное устройство которого выполнено в виде перевернутого Изобретение относится к аппаратуре для проведения массообменных процессов в системе газ(пар)-жидкость, а также для проведения процесса обеспылевания аэрозольного потока, и может быть использовано в химической, нефтехимической,металлургической и других отраслях промышленности. Известно контактное устройство для проведения тепломассообменных процессов А.с. СССР 1152601, В 01 3/28, 1985 г., в котором корпус имеет периферийные отбойные элементы и расположенного внутри него каскадного распределителя жидкости, а контактное устройство снабжено конфузором, установленным соосно корпусу под распределителем жидкости. Недостатком данного устройства является малая поверхность контакта фаз, следовательно, низкая эффективность контактного устройства. Наиболее близким к предлагаемому изобретению является контактное устройство для массообменных процессов, Предварительный патент РК 14427,В 01 3/26, В 01 9/32, 2004 г., включающее корпус с установленным соосно ему отбойник, конфузор и конический контактный элемент в виде усеченного перевернутого конуса с перфорацией прямоугольного или круглого сечения и отражательного диска. Недостатком данного аппарата является низкая поверхность контакта фаз из-за уноса жидкости газовым потоком и не развитая поверхность контакта фаз во внутренней поверхности конуснощелевой тарелки, что приводит к снижению эффективности работы аппарата. Задача изобретения - повышение эффективности аппарата за счет размещения на внутренней поверхности конусного контактного элемента между нижними и верхними решетками насадок в виде пластин квадратного сечения нанизанных на струне, закрепленной в верхней и нижней решетке. Предлагается массообменный и пылеулавливающий аппарат, контактное устройство которого выполнено в виде перевернутого усеченного конуса с отверстиями расположенных в шахматном порядке, размеры которых уменьшаются по ходу движения газового потока в зависимости от объема газового потока. Внутренняя часть конусного элемента оснащена нижней и верхней решеткой, между которыми размещены насадки в виде пластин квадратного сечения, нанизанных на струнах, которые закреплены к верхней и нижней решетке. Причем, для равномерного распределения газового потока по внутренней поверхности конусной тарелки пластины расположены в шахматном порядке. Интенсификация пылеулавливающих и массообменных процессов достигается за счет разрушения образующейся на внутренней части конического элемента брызг,струй и капель, а также создание равномерного распределения и взаимодействия газожидкостного потока внутренней поверхности конусной тарелки,что позволяет увеличить поверхность контакта фаз между жидкостью и газовым потоком. На фиг.1,2 показан массообменный и пылеулавливающий аппарат. Массообменный и пылеулавливающий аппарат содержит корпус 1 аппарата, кольцо 2 для крепления контактного устройства,перфорированный конусный контактный элемент 3, верхнюю 4 и нижнюю решетку 5, пластины квадратного сечения 6, струны 7, сливную трубу 8 и распределительный диск 9. Массообменный и пылеулавливающий аппарат работает следующим образом. Жидкая фаза, стекая по внутренней стенке корпуса 1 аппарата, через кольцо 2 поступает на перфорированный конусный контактный элемент 3,где, стекая по нему направляется к сливной трубе 6,из которой через щель между торцом и отражательным диском 7 в виде пленки жидкости поступает на стенку корпуса 1 аппарата. Газовый(паровой,пылевой) поток,поступающий в аппарат направляется вверх и соударяясь и подпирая стекающую пленку жидкости из распределительного диска 7, направляется к стенке корпуса 1 аппарата, где, проходя через завесу брызг, созданных при соударении жидкости к корпусу 1 аппарата, взаимодействует с ней, образуя при этом первую зону контакта фаз. После чего,газовый поток направляется к отверстиям конусного контактного элемента и при его прохождении газовый поток, разбивая стекающие пленки жидкости на капли и струи взаимодействует с ними,создавая вторую зону контакта фаз. После чего,значительная часть капли и струй жидкости поступает к третьей зоне контакта фаз, т.е. к зону равномерного взаимодействия фаз, состоящей из пластин квадратного сечения, расположенного в шахматном порядке, где капли и струй жидкости поступая к пластинам разбиваются на последующие капли и струй, а часть жидкости на пленки, которые стекая по нижней поверхности пластин свою очередь разбиваются на струю и капли у кромки,при этом образованные во второй зоне контакта фаз и последующие струй и капли разбивая пленку жидкости создают дополнительные взаимодействия и контакты фаз. При этом, часть образованных брызг, струй и капель поступают внутрь конусного контактного элемента и разбивают стекающую пленку жидкости, а часть под действием газового потока транспортируются на вышестоящие пластины,где сценарий предыдущего взаимодействия фаз повторяется. Далее брызги,струи и капли направляются к вышестоящим пластинам. Все это способствует к увеличению и интенсификации процесса пылеулавливания и массообмена. Далее газовый (паровой, пылевой) поток,направляется вверх к вышестоящей ступени конусного контактного элемента. Размещение на внутренней поверхности конусного контактного элемента аппарата пластин квадратного сечения, расположенных в шахматном порядке, позволяет увеличить взаимодействия газового потока с жидкостью, за счет равномерного распределения и взаимодействия газожидкостного потока, что приводит к увеличению эффективности массообменных и пылеулавливающих процессов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Массообменный и пылеулавливающий аппарат с насадкой, включающий в себя корпус с установленным к нему коническим контактным элементом в виде перевернутого усеченного конуса с перфорацией прямоугольного или круглого сечения, отличающийся тем, что внутреняя часть конического контактного элемента снабжена пластинами квадратного сечения нанизанных на струнах в шахматном порядке, закрепленных в верхней и нижней решетке. 2. Массообменный и пылеулавливающий аппарат с насадкой по п.1, отличающийся тем, что к верхнему торцу и нижней части конического контактного элемента на расстоянии 1/5 части его высоты установлены решетки с сечением равным 2 размерам сечения пластин.
