Массообменный и пылеулавливающий аппарат с подвижной насадкой

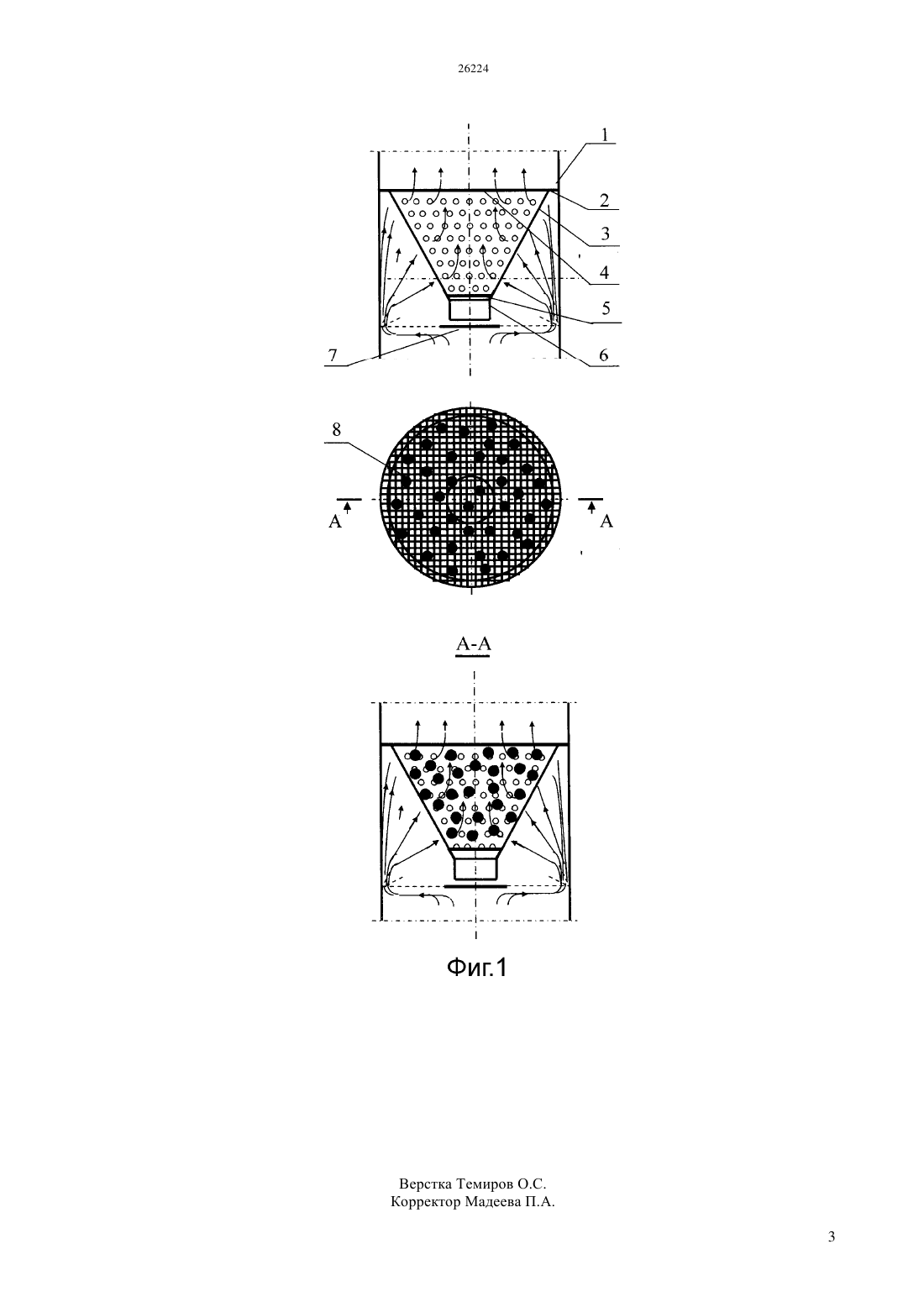

(51) 01 9/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ между нижними и верхними решетками насадок в виде пористых резиновых шаров. Предлагается массообменный и пылеулавливающий аппарат, контактное устройство которого выполнено в виде перевернутого усеченного конуса с перфорацией, отверстия которой расположены в шахматном порядке,размеры которых уменьшаются по ходу движения газового потока в зависимости от объема газового потока. Внутренняя часть конусного контактного элемента оснащена нижней и верхней решетками,между которыми размещены насадки в виде пористых резиновых шаров. Причем, во избежание проскока через отверстия решеток диаметр пористых резиновых шаров принимается больше,чем размер сечения решетки. Интенсификация пылеулавливающих и массообменных процессов достигается за счет разрушения образующихся на внутренней части конусного контактного элемента брызг, струй и капель, а также стекающей по конической поверхности пленки жидкости, хаотическим движением пористых резиновых шаров, что позволяет увеличить поверхность контакта фаз между жидкостью и газовым потоком.(72) Ташимов Лесбек Ташимович Мейрбеков Абдилда Турсунханович Раимбердиев Талжан Пердешович Балабекова Мадина Оразалиевна Мейрбек Серик Абдилдаевич(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмеда Ясави(56) Предварительный патент РК 14427, кл. 01 3/26, 01 19/32, 2004(57) Изобретение относится к аппаратуре для проведения массообменных процессов в системе газ(пар)-жидкость, а также для проведения процесса обеспылевания аэрозольного потока. Оно может быть использовано в химической, нефтехимической,металлургической и других отраслях промышленности. Задача изобретения - повышение эффективности аппарата за счет размещения на внутренней поверхности конусного контактного элемента Изобретение относится к аппаратуре для проведения массообменных процессов в системе газ(пар)-жидкость, а также для проведения процесса обеспылевания аэрозольного потока. Оно может быть использовано в химической, нефтехимической,металлургической и других отраслях промышленности. Известно контактное устройство А.с. СССР 1152601, кл. В 01 3/28, в котором корпус имеет перфорированные отбойные элементы и расположенного внутри него каскадного распределителя жидкости, а контактное устройство снабжено конфузором, установленным соосно корпусу под распределителем жидкости. Недостатком данного устройства является малая поверхность контакта фаз, следовательно, низкая эффективность контактного устройства. Наиболее близким к предлагаемому изобретению является контактное устройство для массообменных процессов, (Предварительный патент РК 14427,кл. В 01 3/26, В 01 9/32), включающее корпус с установленным соосно ему отбойник, конфузор и конический контактный элемент в виде усеченного перевернутого конуса с перфорацией прямоугольного или круглого сечения и отражательного диска. Недостатком данного аппарата является низкая поверхность контакта фаз из-за уноса жидкости газовым потоком и неразвитая поверхность контакта фаз во внутренней поверхности конусно-щелевой тарелки, что приводит к снижению эффективности работы аппарата. Задача изобретения - повышение эффективности аппарата за счет размещения на внутренней поверхности конусного контактного элемента между нижними и верхними решетками насадок в виде пористых резиновых шаров. Предлагается массообменный и пылеулавливающий аппарат, контактное устройство которого выполнено в виде перевернутого усеченного конуса с перфорацией, с отверстиями расположенных в шахматном порядке, размеры которых уменьшаются по ходу движения газового потока в зависимости от объема газового потока. Внутренняя часть конусного элемента оснащена нижней и верхней решетками, между которыми размещены насадки в виде пористых резиновых шаров. Причем, во избежание проскока через отверстия решеток диаметр пористых резиновых шаров принимается больше, чем размер сечения решетки. Интенсификация пылеулавливающих и массообменных процессов достигается за счет разрушения образующихся на внутренней части конического элемента брызг, струй и капель, а также стекающей по конической поверхности пленки жидкости,хаотическим движением пористых резиновых шаров, что позволяет увеличить поверхность контакта фаз между жидкостью и газовым потоком. На фиг.1 показан массообменный и пылеулавливающий аппарат. Массообменный и пылеулавливающий аппарат содержит корпус 1 аппарата, кольцо 2 для 2 крепления контактного устройства,перфорированный конусный контактный элемент 3,верхнюю 4 и нижнюю решетку 5, сливную трубу 6,распределительный диск 7 и пористые резиновые шары 8. Массообменный и пылеулавливающий аппарат работает следующим образом. Жидкая фаза, стекая по внутренней стенке корпуса 1 аппарата, через кольцо 2 поступает на перфорированный конусный контактный элемент 3,где, стекая по нему направляется к сливной трубе 6,из которой через щель между торцом и отражательным диском 7 в виде пленки жидкости поступает на стенку корпуса 1 аппарата. Газовый(паровой,пылевой) поток,поступающий в аппарат, направляется вверх и соударяясь и подпирая стекающую пленку жидкости из распределительного диска 7, направляется к стенке корпуса 1 аппарата, где, проходя через завесу брызг, созданных при соударении жидкости к корпусу 1 аппарата, взаимодействует с ней, образуя при этом первую зону контакта фаз. После чего,газовый поток направляется к отверстиям конусного контактного элемента и при его прохождении газовый поток, разбивая стекающие пленки жидкости на капли и струи, взаимодействует с ними, создавая вторую зону контакта фаз. Кроме того, стекающие пленки жидкости по внутренней поверхности, а также капли и струи внутри конусного контактного элемента разбиваются хоатично двигающимися пористыми резиновыми шарами, что способствует к интенсификации процесса пылеулавливания и массообмена. Далее газовый (паровой, пылевой) поток,направляется вверх к вышестоящей ступени конусного контактного элемента. Размещение на внутренней поверхности конусного контактного элемента аппарата пористых резиновых шаров позволяет интенсифицировать взаимодействие газового потока с жидкостью, за счет хаотичного их движения, которое способствует дополнительному дроблению жидкости на капли и струи и создания дополнительной зоны контакта фаз, что приводит к увеличению эффективности массообменных и пылеулавливающих процессов. ФОРМУЛА ИЗОБРЕТЕНИЯ Массообменный и пылеулавливающий аппарат с подвижной насадкой, включающий корпус с установленным в нем коническим контактным элементом в виде перевернутого усеченного конуса с перфорацией, отличающийся тем, что отверстия перфорации контактного элемента выполнены в шахматном порядке,размеры отверстий уменьшаются по ходу движения газового потока,внутренняя часть конического контактного элемента снабжена насадочным элементом в виде пористых резиновых шаров, а в верхней и нижней части конического элемента установлены решетки с сечением меньшим, чем диаметр пористых резиновых шаров.
