Массообменный и пылеулавливающий аппарат

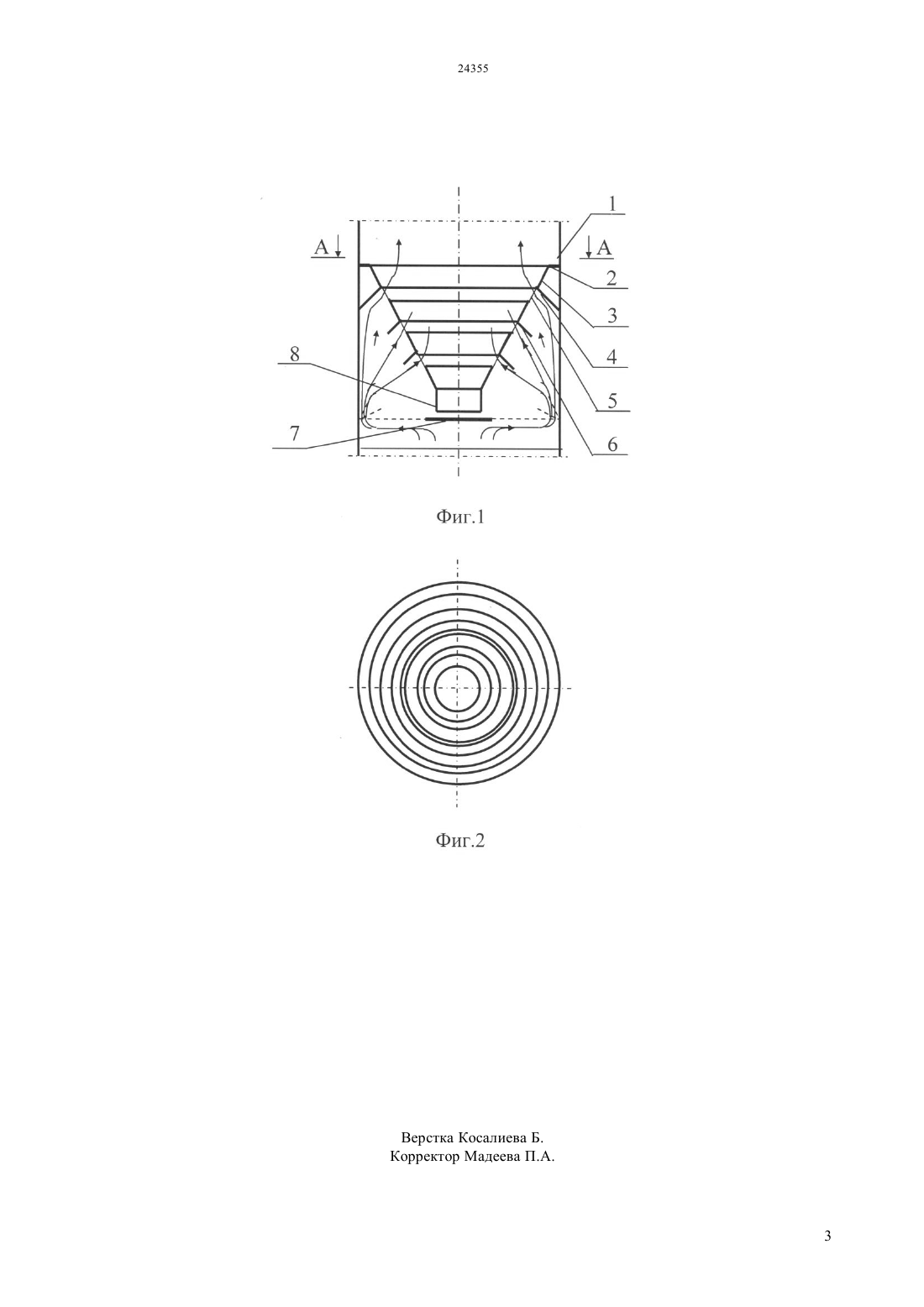

(51) 01 9/03 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предлагается массообменный и пылеулавливающий аппарат, контактное устройство которого выполнено в виде конусно-щелевой тарелки, состоящей из нескольких перевернутых усеченных конусов с кольцевыми направляющими газового потока, установленных перпендикулярно образующей конусной поверхности, и, имеющий конический отсекатель газожидкостного потока,позволяющий организовать полное взаимодействие газожидкостного потока,как внутренней поверхности конусно-щелевой тарелки, так и во внешней поверхности, что приводит к увеличению эффективности массообменных и пылеулавливающих процессов. Устранения застойной зоны в аппарате обеспечивает более эффективное взаимодействие газожидкостного потока в подтарельчатой части аппарата,что способствует увеличению эффективности массообменных и пылеулавливающих процессов,созданных взаимодействием фаз в двух зонах контакта.(72) Мейрбеков Абдилда Турсунханович Балабеков Оразалы Сатимбекович Мейрбектеги Серик Абдилдаевич Раимбердиев Талжан Пердешович(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмета Ясави(56) Предварительный патент РК 14427, кл. 01 3/26, В 01 9/32, 2004(57) Изобретение относится к аппаратуре для проведения массообменных процессов в системе газ(пар)-жидкость, а также для проведения процесса обеспылевания аэрозольного потока. Оно может быть использовано в химической, нефтехимической,металлургической и других отраслях промышленности. Задача изобретения - повышение эффективности аппарата за счет увеличения поверхности контакта фаз, вследствие устранения застойной зоны в аппарате. Изобретение относится к аппаратуре для проведения массообменных процессов в системе газ(пар)-жидкость, а также для проведения процесса обеспылевания аэрозольного потока. Оно может быть использовано в химической, нефтехимической,металлургической и других отраслях промышленности. Известно контактное устройство (А.с. СССР 1152601, кл. В 01 3/28), в котором корпус имеет перфорированные отбойные элементы и,расположенный внутри него каскадный распределитель жидкости, а контактное устройство снабжено конфузором, установленным соосно корпусу под распределителем жидкости. Недостатком данного устройства является малая поверхность контакта фаз, следовательно, низкая эффективность контактного устройства. Наиболее близким к предлагаемому изобретению является массообменный и пылеулавливающий аппарат (Предварительный патент РК 14427, кл. В 01 3/26, В 01 9/32), включающий контактное устройство, выполненное в виде конусно-щелевой тарелки, сливной трубы и отражательного диска. Недостатком данного аппарата является наличие застойной зоны газового потока, который способствует снижению взаимодействия газа с жидкостью,что приводит к снижению эффективности работы аппарата. Задача изобретения - повышение эффективности аппарата за счет увеличения поверхности контакта фаз, вследствие устранения застойной зоны в аппарате. Предлагается массообменный и пылеулавливающий аппарат, контактное устройство которого выполнено в виде конусно-щелевой тарелки, состоящей из нескольких перевернутых усеченных конусов с кольцевыми направляющими газового потока, установленных перпендикулярно образующей конусной поверхности в виде козырька,и,имеющий конический отсекатель газожидкостного потока,позволяющий организовать полное взаимодействие газожидкостного потока как во внутренней поверхности конусно-щелевой тарелки, так и во внешней поверхности, что приводит к увеличению эффективности массообменных и пылеулавливающих процессов. На фиг. 1 показан вертикальный разрез массообменного и пылеулавливающего аппарата. На фиг. 2 показан горизонтальный разрез массообменного и пылеулавливающего аппарата по сечению А-А. Массообменный и пылеулавливающий аппарат содержит корпус аппарата 1, кольцо 2 для контактного устройства, контактное устройство,состоящее из перевернутых усеченных конусов 3 с кольцевыми направляющими 6 и соединительных стержней 5, а также конический отсекатель 4,сливную трубу 7 и распределительный диск 8. Массообменный и пылеулавливающий аппарат работает следующим образом. Жидкая фаза, стекая по внутренней стенке корпуса 1 аппарата, через кольцо 2 поступает на конусно-щелевую тарелку,состоящую из нескольких перевернутых усеченных конусов 3, где,стекая из одного перевернутого усеченного конуса 3 на другой, направляется к сливной трубе 8, из которой через щель между торцом и отражательным диском 7 в виде пленки жидкости поступает на стенку корпуса 1 аппарата. Газовый (паровой,пылевой) поток, поступающий из нижележащей ступени, подпирая стекающую пленку жидкости из распределительного диска 6, направляется к стенке корпуса 1 аппарата, где, проходя через завесу брызг и взаимодействуя с ней, направляется вверх. Из них часть потока, с помощью кольцевых направляющих газового потока 6, направляется к щелям между перевернутыми усеченными конусами 3 конуснощелевой тарелки, а часть потока, соударяясь с коническим отсекателем 4 между стенкой корпуса и тарелкой, направляется к верхней щели контактного устройства. Далее газовый (паровой, пылевой) поток, проходя через щели, дробит стекающую по внутренней поверхности конусно-щелевой тарелки пленку жидкости на капли и, взаимодействует с ними. После чего, направляется вверх к вышестоящей ступени контакта. Устранения застойной зоны в аппарате способствует более эффективному взаимодействию газожидкостного потока в подтарельчатой части аппарата,что приводит к увеличению эффективности массообменных и пылеулавливающих процессов(созданных взаимодействием фаз в двух зонах контакта). ФОРМУЛА ИЗОБРЕТЕНИЯ Массообменный и пылеулавливающий аппарат,включающий в себя корпус, с установленным внутри него контактным устройством,выполненным в виде конусно-щелевой тарелки,состоящей из нескольких переврнутых усечнных конусов,установленных вдоль образующей конусной поверхности, и, соединнных между собой стержнями, с фиксированными зазорами и сливную трубу, распределительный диск, отличающееся тем, что верхняя часть подтарельчатой зоны аппарата снабжена коническим отсекателем, а конусно-щелевая тарелка конической направляющей.
