Водоподъемная установка с гидравлическим тараном

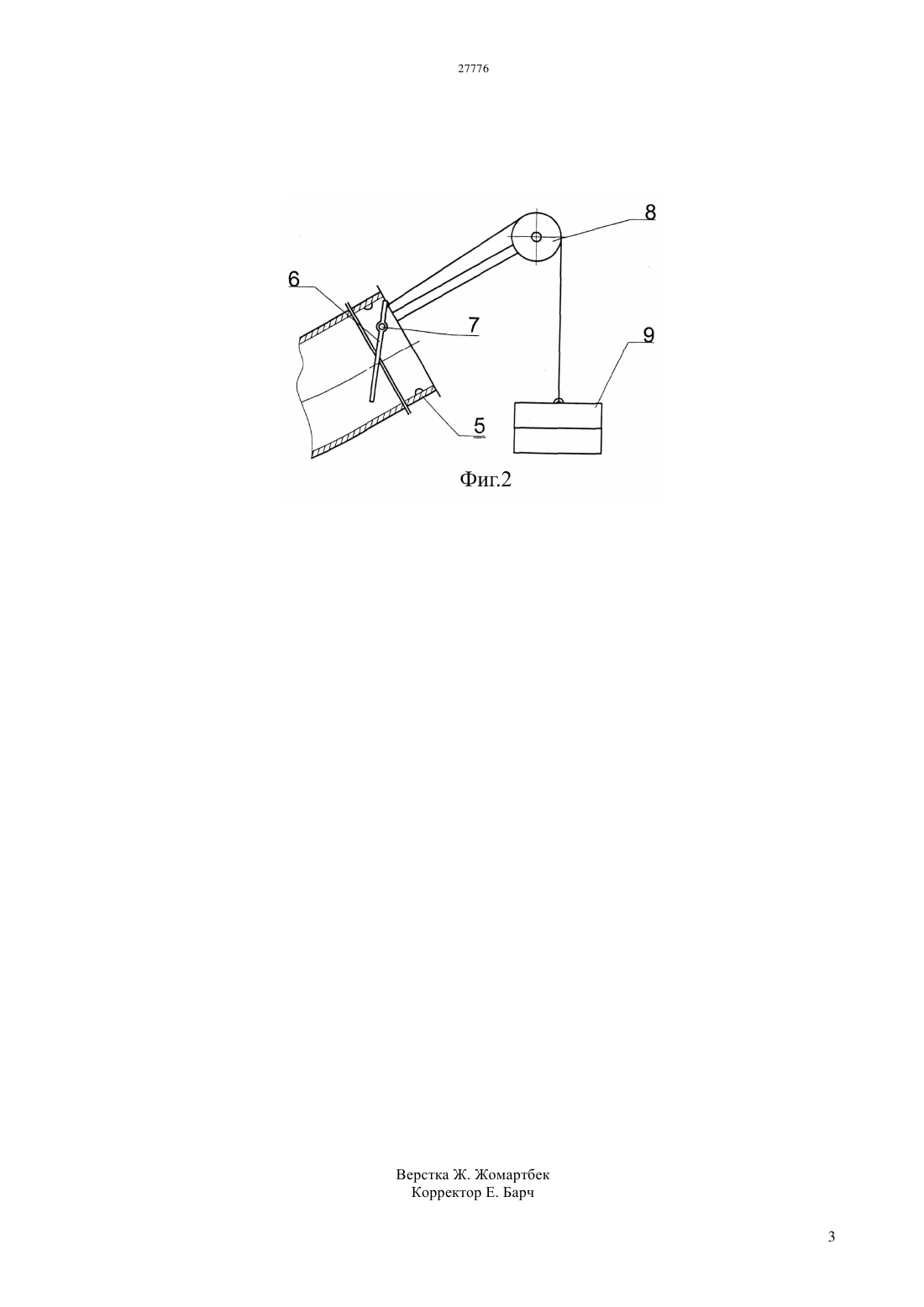

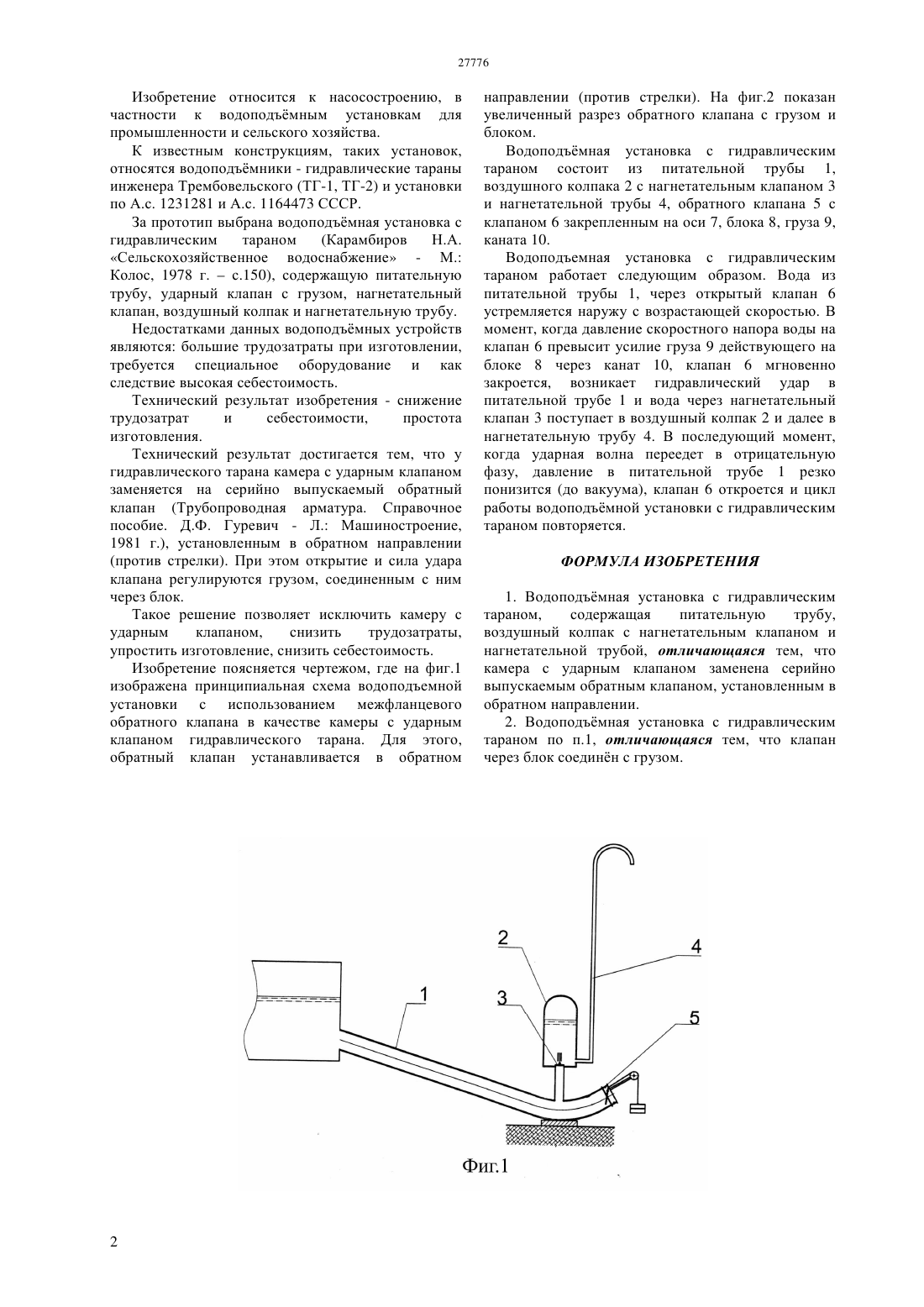

(51) 04 7/02 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к насосостроению, в частности к водоподъмным установкам для промышленности и сельского хозяйства. Водоподъмная установка с гидравлическим тараном состоит из питательной трубы, воздушного колпака с нагнетательным клапаном,нагнетательной трубы и обратного клапана,установленного в обратном направлении (против стрелки). При этом, открытие и сила удара клапана регулируются грузом, соединнным с ним через блок.(72) Калашников Александр Афанасьевич Кандрин Николай Ильич Мирдадаев Миробит Салимович Мамучев Руслан Алиевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Министерство сельского хозяйства Республики Казахстан Изобретение относится к насосостроению, в частности к водоподъмным установкам для промышленности и сельского хозяйства. К известным конструкциям, таких установок,относятся водоподъмники - гидравлические тараны инженера Трембовельского (ТГ-1, ТГ-2) и установки по А.с. 1231281 и А.с. 1164473 СССР. За прототип выбрана водоподъмная установка с гидравлическим тараном(Карамбиров Н.А. Сельскохозяйственное водоснабжение - М. Колос, 1978 г.с.150), содержащую питательную трубу, ударный клапан с грузом, нагнетательный клапан, воздушный колпак и нагнетательную трубу. Недостатками данных водоподъмных устройств являются большие трудозатраты при изготовлении,требуется специальное оборудование и как следствие высокая себестоимость. Технический результат изобретения - снижение трудозатрат и себестоимости,простота изготовления. Технический результат достигается тем, что у гидравлического тарана камера с ударным клапаном заменяется на серийно выпускаемый обратный клапан (Трубопроводная арматура. Справочное пособие. Д.Ф. Гуревич - Л. Машиностроение,1981 г.), установленным в обратном направлении(против стрелки). При этом открытие и сила удара клапана регулируются грузом, соединенным с ним через блок. Такое решение позволяет исключить камеру с ударным клапаном,снизить трудозатраты,упростить изготовление, снизить себестоимость. Изобретение поясняется чертежом, где на фиг.1 изображена принципиальная схема водоподъемной установки с использованием межфланцевого обратного клапана в качестве камеры с ударным клапаном гидравлического тарана. Для этого,обратный клапан устанавливается в обратном направлении (против стрелки). На фиг.2 показан увеличенный разрез обратного клапана с грузом и блоком. Водоподъмная установка с гидравлическим тараном состоит из питательной трубы 1,воздушного колпака 2 с нагнетательным клапаном 3 и нагнетательной трубы 4, обратного клапана 5 с клапаном 6 закрепленным на оси 7, блока 8, груза 9,каната 10. Водоподъемная установка с гидравлическим тараном работает следующим образом. Вода из питательной трубы 1, через открытый клапан 6 устремляется наружу с возрастающей скоростью. В момент, когда давление скоростного напора воды на клапан 6 превысит усилие груза 9 действующего на блоке 8 через канат 10, клапан 6 мгновенно закроется, возникает гидравлический удар в питательной трубе 1 и вода через нагнетательный клапан 3 поступает в воздушный колпак 2 и далее в нагнетательную трубу 4. В последующий момент,когда ударная волна переедет в отрицательную фазу, давление в питательной трубе 1 резко понизится (до вакуума), клапан 6 откроется и цикл работы водоподъмной установки с гидравлическим тараном повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Водоподъмная установка с гидравлическим тараном,содержащая питательную трубу,воздушный колпак с нагнетательным клапаном и нагнетательной трубой, отличающаяся тем, что камера с ударным клапаном заменена серийно выпускаемым обратным клапаном, установленным в обратном направлении. 2. Водоподъмная установка с гидравлическим тараном по п.1, отличающаяся тем, что клапан через блок соединн с грузом.
