Способ восстановления рабочих органов почвообрабатывающих машин

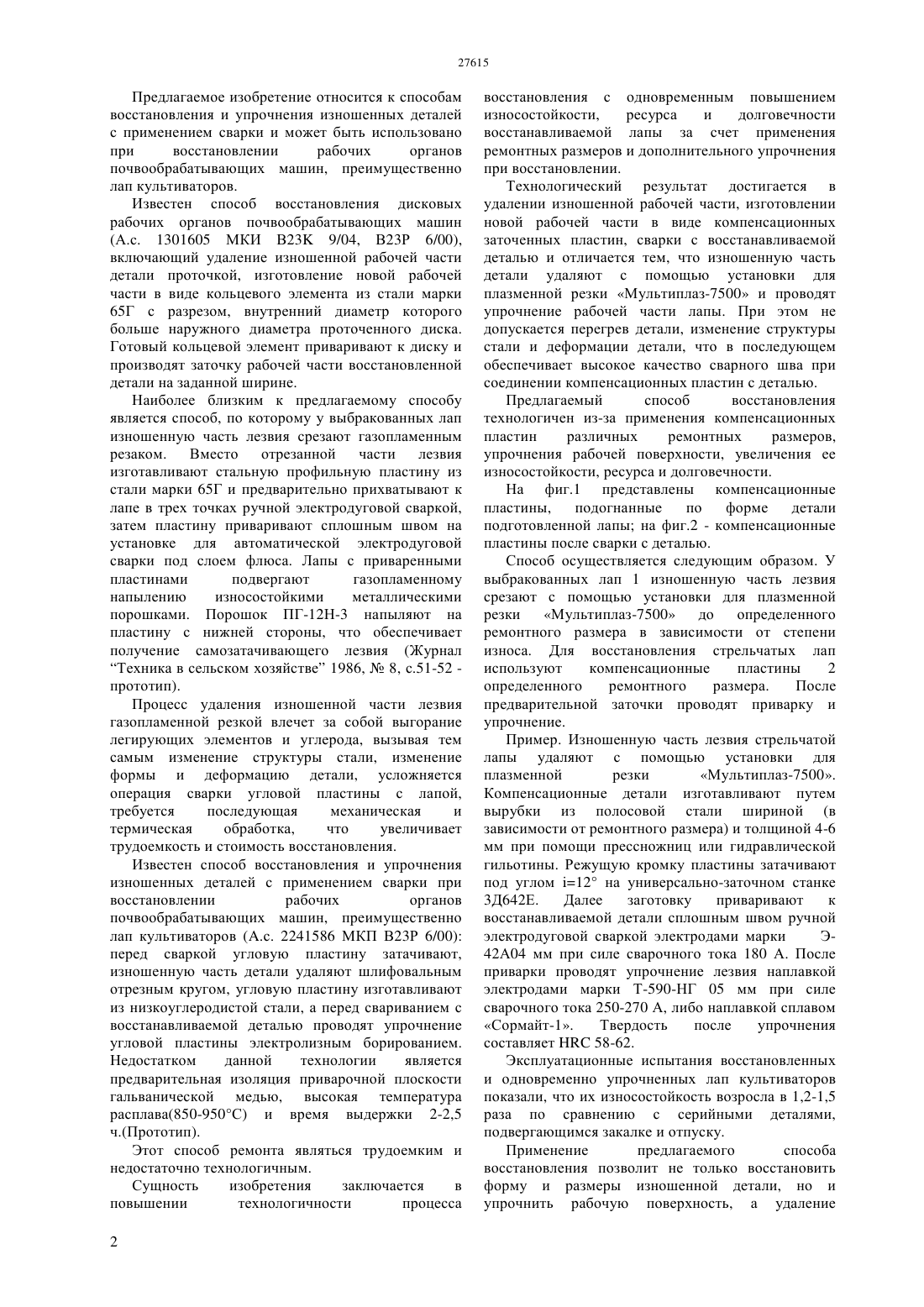

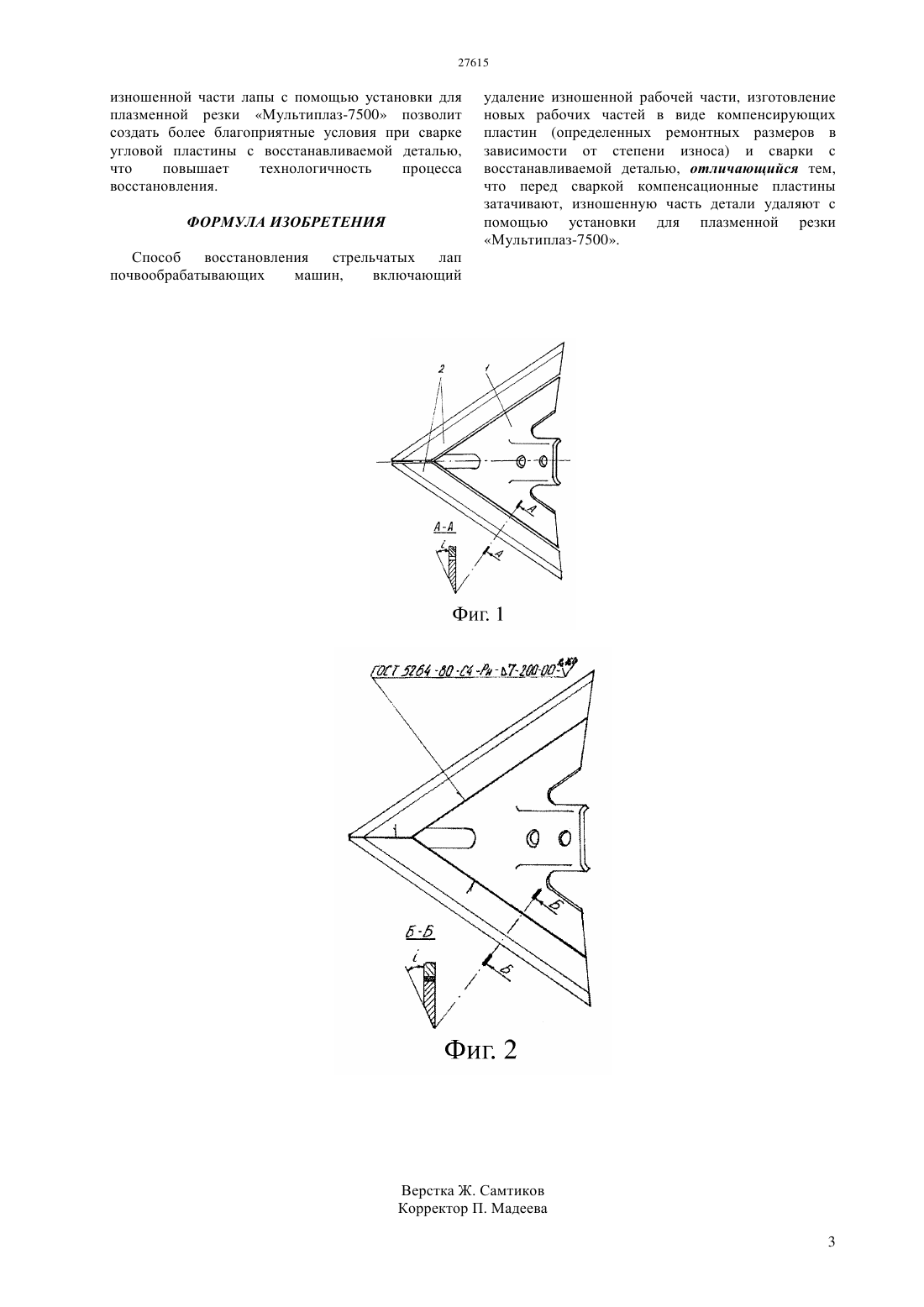

(51) 23 6/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ с применением сварки и может быть использовано при восстановлении рабочих органов почвообрабатывающих машин, преимущественно стрельчатых лап. В способах восстановления стрельчатых лап почвообрабатывающих машин применяют ремонтные размеры компенсирующих пластин в зависимости от степени износа. Перед сваркой две пластины и угловую накладку вырезают из полосы или ленты на гильотине и формируют режущую кромку лапы, изношенную часть детали удаляют с помощью установки для плазменной резки Мультиплаз-7500.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) СПОСОБ ВОССТАНОВЛЕНИЯ РАБОЧИХ ОРГАНОВ ПОЧВООБРАБАТЫВАЮЩИХ МАШИН Предлагаемое изобретение относится к способам восстановления и упрочнения изношенных деталей с применением сварки и может быть использовано при восстановлении рабочих органов почвообрабатывающих машин, преимущественно лап культиваторов. Известен способ восстановления дисковых рабочих органов почвообрабатывающих машин(А.с. 1301605 МКИ В 23 9/04, В 23 Р 6/00),включающий удаление изношенной рабочей части детали проточкой, изготовление новой рабочей части в виде кольцевого элемента из стали марки 65 Г с разрезом, внутренний диаметр которого больше наружного диаметра проточенного диска. Готовый кольцевой элемент приваривают к диску и производят заточку рабочей части восстановленной детали на заданной ширине. Наиболее близким к предлагаемому способу является способ, по которому у выбракованных лап изношенную часть лезвия срезают газопламенным резаком. Вместо отрезанной части лезвия изготавливают стальную профильную пластину из стали марки 65 Г и предварительно прихватывают к лапе в трех точках ручной электродуговой сваркой,затем пластину приваривают сплошным швом на установке для автоматической электродуговой сварки под слоем флюса. Лапы с приваренными пластинами подвергают газопламенному напылению износостойкими металлическими порошками. Порошок ПГ-12 Н-3 напыляют на пластину с нижней стороны, что обеспечивает получение самозатачивающего лезвия (Журнал Техника в сельском хозяйстве 1986,8, с.51-52 прототип). Процесс удаления изношенной части лезвия газопламенной резкой влечет за собой выгорание легирующих элементов и углерода, вызывая тем самым изменение структуры стали, изменение формы и деформацию детали, усложняется операция сварки угловой пластины с лапой,требуется последующая механическая и термическая обработка,что увеличивает трудоемкость и стоимость восстановления. Известен способ восстановления и упрочнения изношенных деталей с применением сварки при восстановлении рабочих органов почвообрабатывающих машин, преимущественно лап культиваторов (.с. 2241586 МКП В 23 Р 6/00) перед сваркой угловую пластину затачивают,изношенную часть детали удаляют шлифовальным отрезным кругом, угловую пластину изготавливают из низкоуглеродистой стали, а перед свариванием с восстанавливаемой деталью проводят упрочнение угловой пластины электролизным борированием. Недостатком данной технологии является предварительная изоляция приварочной плоскости гальванической медью, высокая температура расплава(850-950 С) и время выдержки 2-2,5 ч.(Прототип). Этот способ ремонта являться трудоемким и недостаточно технологичным. Сущность изобретения заключается в повышении технологичности процесса 2 восстановления с одновременным повышением износостойкости,ресурса и долговечности восстанавливаемой лапы за счет применения ремонтных размеров и дополнительного упрочнения при восстановлении. Технологический результат достигается в удалении изношенной рабочей части, изготовлении новой рабочей части в виде компенсационных заточенных пластин, сварки с восстанавливаемой деталью и отличается тем, что изношенную часть детали удаляют с помощью установки для плазменной резки Мультиплаз-7500 и проводят упрочнение рабочей части лапы. При этом не допускается перегрев детали, изменение структуры стали и деформации детали, что в последующем обеспечивает высокое качество сварного шва при соединении компенсационных пластин с деталью. Предлагаемый способ восстановления технологичен из-за применения компенсационных пластин различных ремонтных размеров,упрочнения рабочей поверхности, увеличения ее износостойкости, ресурса и долговечности. На фиг.1 представлены компенсационные пластины,подогнанные по форме детали подготовленной лапы на фиг.2 - компенсационные пластины после сварки с деталью. Способ осуществляется следующим образом. У выбракованных лап 1 изношенную часть лезвия срезают с помощью установки для плазменной резки Мультиплаз-7500 до определенного ремонтного размера в зависимости от степени износа. Для восстановления стрельчатых лап используют компенсационные пластины 2 определенного ремонтного размера. После предварительной заточки проводят приварку и упрочнение. Пример. Изношенную часть лезвия стрельчатой лапы удаляют с помощью установки для плазменной резки Мультиплаз-7500. Компенсационные детали изготавливают путем вырубки из полосовой стали шириной (в зависимости от ремонтного размера) и толщиной 4-6 мм при помощи прессножниц или гидравлической гильотины. Режущую кромку пластины затачивают под углом 12 на универсально-заточном станке 3 Д 642 Е. Далее заготовку приваривают к восстанавливаемой детали сплошным швом ручной электродуговой сваркой электродами марки Э 42 А 04 мм при силе сварочного тока 180 А. После приварки проводят упрочнение лезвия наплавкой электродами марки Т-590-НГ 05 мм при силе сварочного тока 250-270 А, либо наплавкой сплавом Сормайт-1. Твердость после упрочнения составляет 58-62. Эксплуатационные испытания восстановленных и одновременно упрочненных лап культиваторов показали, что их износостойкость возросла в 1,2-1,5 раза по сравнению с серийными деталями,подвергающимся закалке и отпуску. Применение предлагаемого способа восстановления позволит не только восстановить форму и размеры изношенной детали, но и упрочнить рабочую поверхность, а удаление изношенной части лапы с помощью установки для плазменной резки Мультиплаз-7500 позволит создать более благоприятные условия при сварке угловой пластины с восстанавливаемой деталью,что повышает технологичность процесса восстановления. ФОРМУЛА ИЗОБРЕТЕНИЯ удаление изношенной рабочей части, изготовление новых рабочих частей в виде компенсирующих пластин (определенных ремонтных размеров в зависимости от степени износа) и сварки с восстанавливаемой деталью, отличающийся тем,что перед сваркой компенсационные пластины затачивают, изношенную часть детали удаляют с помощью установки для плазменной резки Мультиплаз-7500. Способ восстановления стрельчатых лап почвообрабатывающих машин,включающий
