Оправка прошивного стана

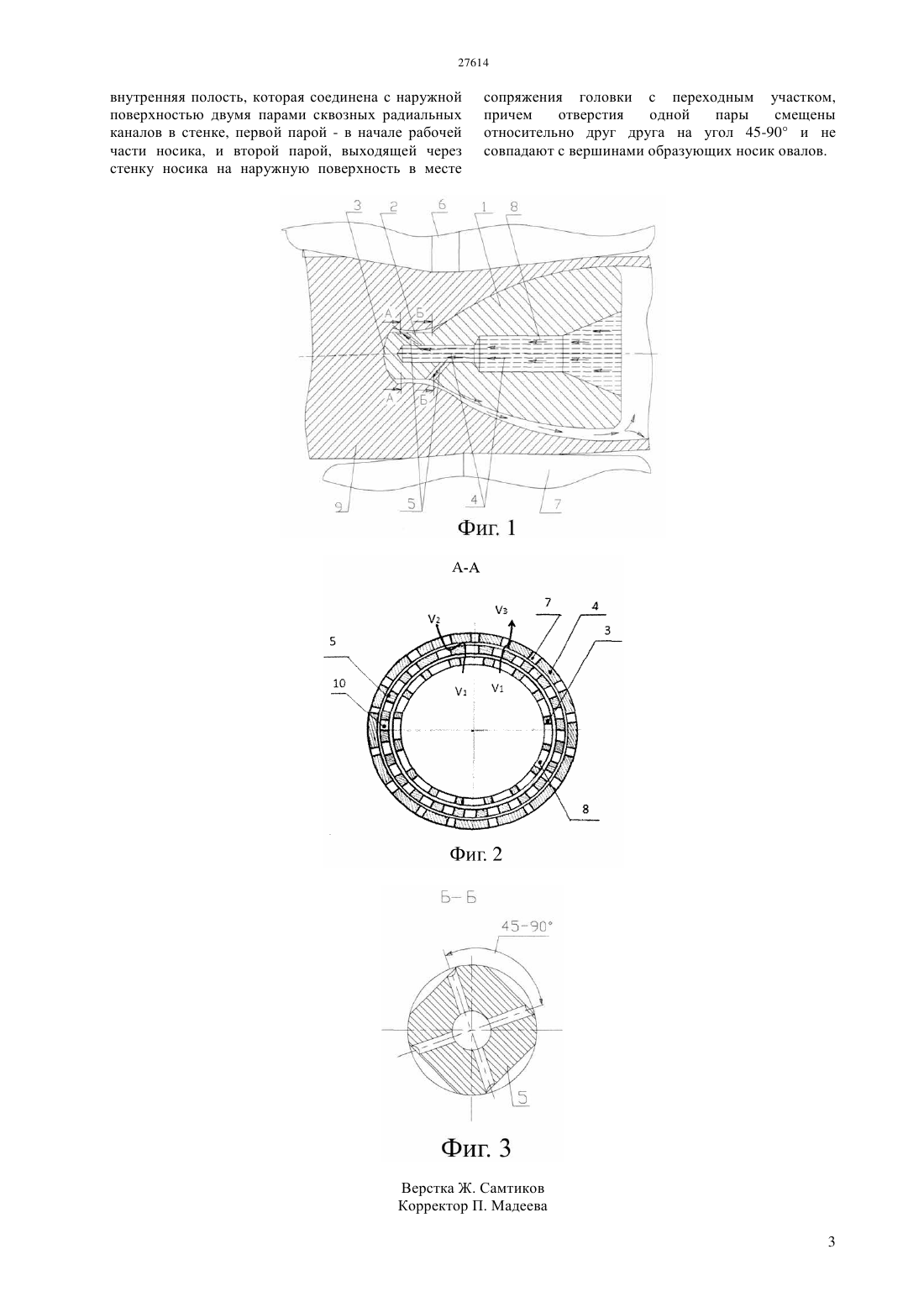

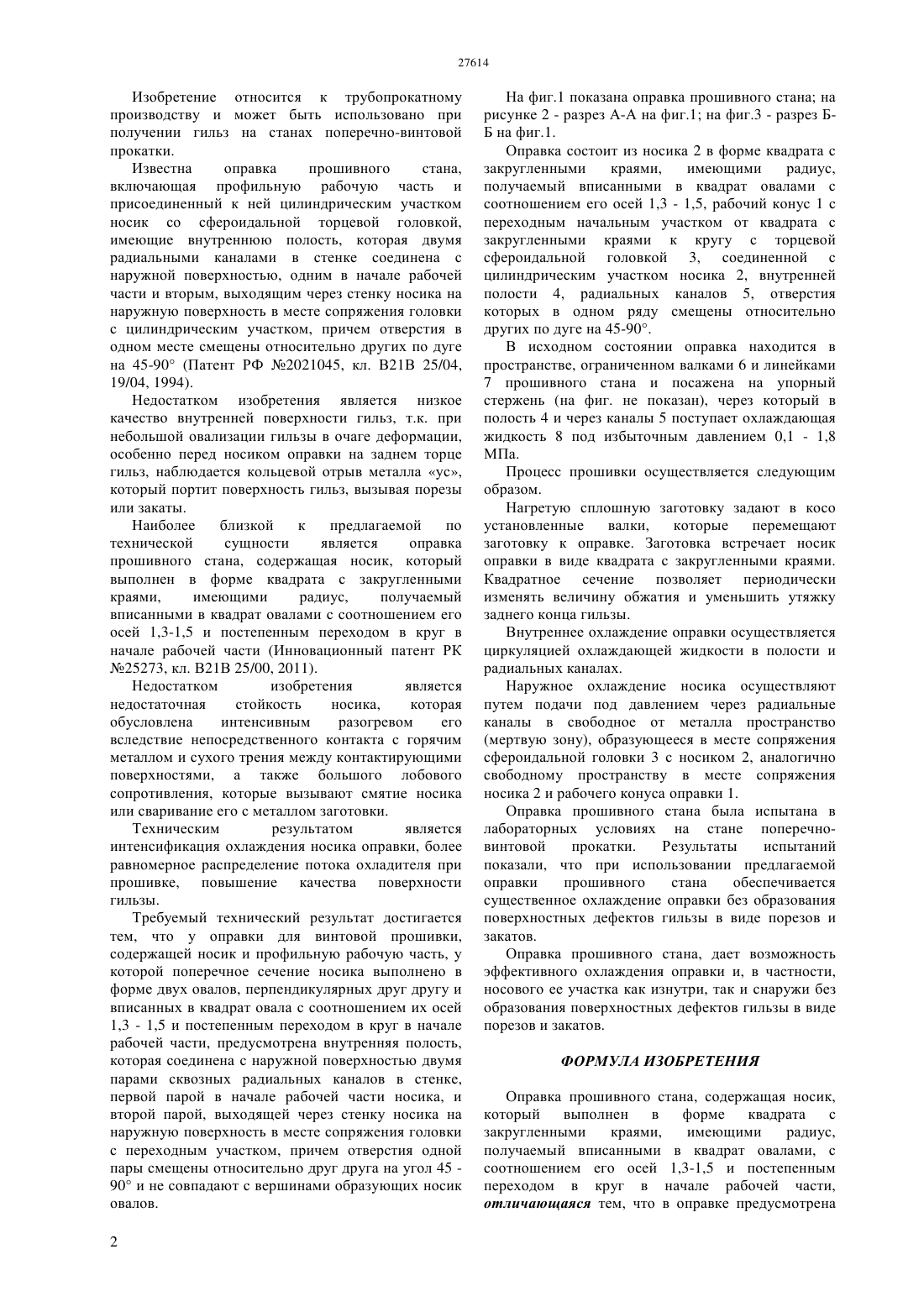

(51) 21 25/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ прошивке, повышение качества поверхности гильзы. Требуемый технический результат достигается тем, что у оправки для винтовой прошивки,содержащей носик и профильную рабочую часть, у которой поперечное сечение носика выполнено в форме двух овалов, перпендикулярных друг другу и вписанных в квадрат овала с соотношением их осей 1,3 - 1,5 и постепенным переходом в круг в начале рабочей части, предусмотрена внутренняя полость,которая соединена с наружной поверхностью двумя парами сквозных радиальных каналов в стенке,первой парой в начале рабочей части носика, и второй парой, выходящей через стенку носика на наружную поверхность в месте сопряжения головки с переходным участком, причем отверстия одной пары смещены относительно друг друга на угол 45 90 и не совпадают с вершинами образующих носик овалов.(72) Сержанов Радул Идаятович Богомолов Алексей Витальевич Быков Петр Олегович Жанабаева Гульбарам Маратовна(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(57) Изобретение относится к трубопрокатному производству и может быть использовано при получении гильз на станах поперечно-винтовой прокатки. Техническим результатом является интенсификация охлаждения носика оправки, более равномерное распределение потока охладителя при Изобретение относится к трубопрокатному производству и может быть использовано при получении гильз на станах поперечно-винтовой прокатки. Известна оправка прошивного стана,включающая профильную рабочую часть и присоединенный к ней цилиндрическим участком носик со сфероидальной торцевой головкой,имеющие внутреннюю полость, которая двумя радиальными каналами в стенке соединена с наружной поверхностью, одним в начале рабочей части и вторым, выходящим через стенку носика на наружную поверхность в месте сопряжения головки с цилиндрическим участком, причем отверстия в одном месте смещены относительно других по дуге на 45-90 (Патент РФ 2021045, кл. В 21 В 25/04,19/04, 1994). Недостатком изобретения является низкое качество внутренней поверхности гильз, т.к. при небольшой овализации гильзы в очаге деформации,особенно перед носиком оправки на заднем торце гильз, наблюдается кольцевой отрыв металла ус,который портит поверхность гильз, вызывая порезы или закаты. Наиболее близкой к предлагаемой по технической сущности является оправка прошивного стана, содержащая носик, который выполнен в форме квадрата с закругленными краями,имеющими радиус,получаемый вписанными в квадрат овалами с соотношением его осей 1,3-1,5 и постепенным переходом в круг в начале рабочей части (Инновационный патент РК 25273, кл. В 21 В 25/00, 2011). Недостатком изобретения является недостаточная стойкость носика,которая обусловлена интенсивным разогревом его вследствие непосредственного контакта с горячим металлом и сухого трения между контактирующими поверхностями, а также большого лобового сопротивления, которые вызывают смятие носика или сваривание его с металлом заготовки. Техническим результатом является интенсификация охлаждения носика оправки, более равномерное распределение потока охладителя при прошивке, повышение качества поверхности гильзы. Требуемый технический результат достигается тем, что у оправки для винтовой прошивки,содержащей носик и профильную рабочую часть, у которой поперечное сечение носика выполнено в форме двух овалов, перпендикулярных друг другу и вписанных в квадрат овала с соотношением их осей 1,3 - 1,5 и постепенным переходом в круг в начале рабочей части, предусмотрена внутренняя полость,которая соединена с наружной поверхностью двумя парами сквозных радиальных каналов в стенке,первой парой в начале рабочей части носика, и второй парой, выходящей через стенку носика на наружную поверхность в месте сопряжения головки с переходным участком, причем отверстия одной пары смещены относительно друг друга на угол 45 90 и не совпадают с вершинами образующих носик овалов. 2 На фиг.1 показана оправка прошивного стана на рисунке 2 - разрез А-А на фиг.1 на фиг.3 - разрез ББ на фиг.1. Оправка состоит из носика 2 в форме квадрата с закругленными краями,имеющими радиус,получаемый вписанными в квадрат овалами с соотношением его осей 1,3 - 1,5, рабочий конус 1 с переходным начальным участком от квадрата с закругленными краями к кругу с торцевой сфероидальной головкой 3, соединенной с цилиндрическим участком носика 2, внутренней полости 4, радиальных каналов 5, отверстия которых в одном ряду смещены относительно других по дуге на 45-90. В исходном состоянии оправка находится в пространстве, ограниченном валками 6 и линейками 7 прошивного стана и посажена на упорный стержень (на фиг. не показан), через который в полость 4 и через каналы 5 поступает охлаждающая жидкость 8 под избыточным давлением 0,1 - 1,8 МПа. Процесс прошивки осуществляется следующим образом. Нагретую сплошную заготовку задают в косо установленные валки,которые перемещают заготовку к оправке. Заготовка встречает носик оправки в виде квадрата с закругленными краями. Квадратное сечение позволяет периодически изменять величину обжатия и уменьшить утяжку заднего конца гильзы. Внутреннее охлаждение оправки осуществляется циркуляцией охлаждающей жидкости в полости и радиальных каналах. Наружное охлаждение носика осуществляют путем подачи под давлением через радиальные каналы в свободное от металла пространство(мертвую зону), образующееся в месте сопряжения сфероидальной головки 3 с носиком 2, аналогично свободному пространству в месте сопряжения носика 2 и рабочего конуса оправки 1. Оправка прошивного стана была испытана в лабораторных условиях на стане поперечновинтовой прокатки. Результаты испытаний показали, что при использовании предлагаемой оправки прошивного стана обеспечивается существенное охлаждение оправки без образования поверхностных дефектов гильзы в виде порезов и закатов. Оправка прошивного стана, дает возможность эффективного охлаждения оправки и, в частности,носового ее участка как изнутри, так и снаружи без образования поверхностных дефектов гильзы в виде порезов и закатов. ФОРМУЛА ИЗОБРЕТЕНИЯ Оправка прошивного стана, содержащая носик,который выполнен в форме квадрата с закругленными краями,имеющими радиус,получаемый вписанными в квадрат овалами, с соотношением его осей 1,3-1,5 и постепенным переходом в круг в начале рабочей части,отличающаяся тем, что в оправке предусмотрена внутренняя полость, которая соединена с наружной поверхностью двумя парами сквозных радиальных каналов в стенке, первой парой - в начале рабочей части носика, и второй парой, выходящей через стенку носика на наружную поверхность в месте сопряжения головки с переходным участком,причем отверстия одной пары смещены относительно друг друга на угол 45-90 и не совпадают с вершинами образующих носик овалов.
