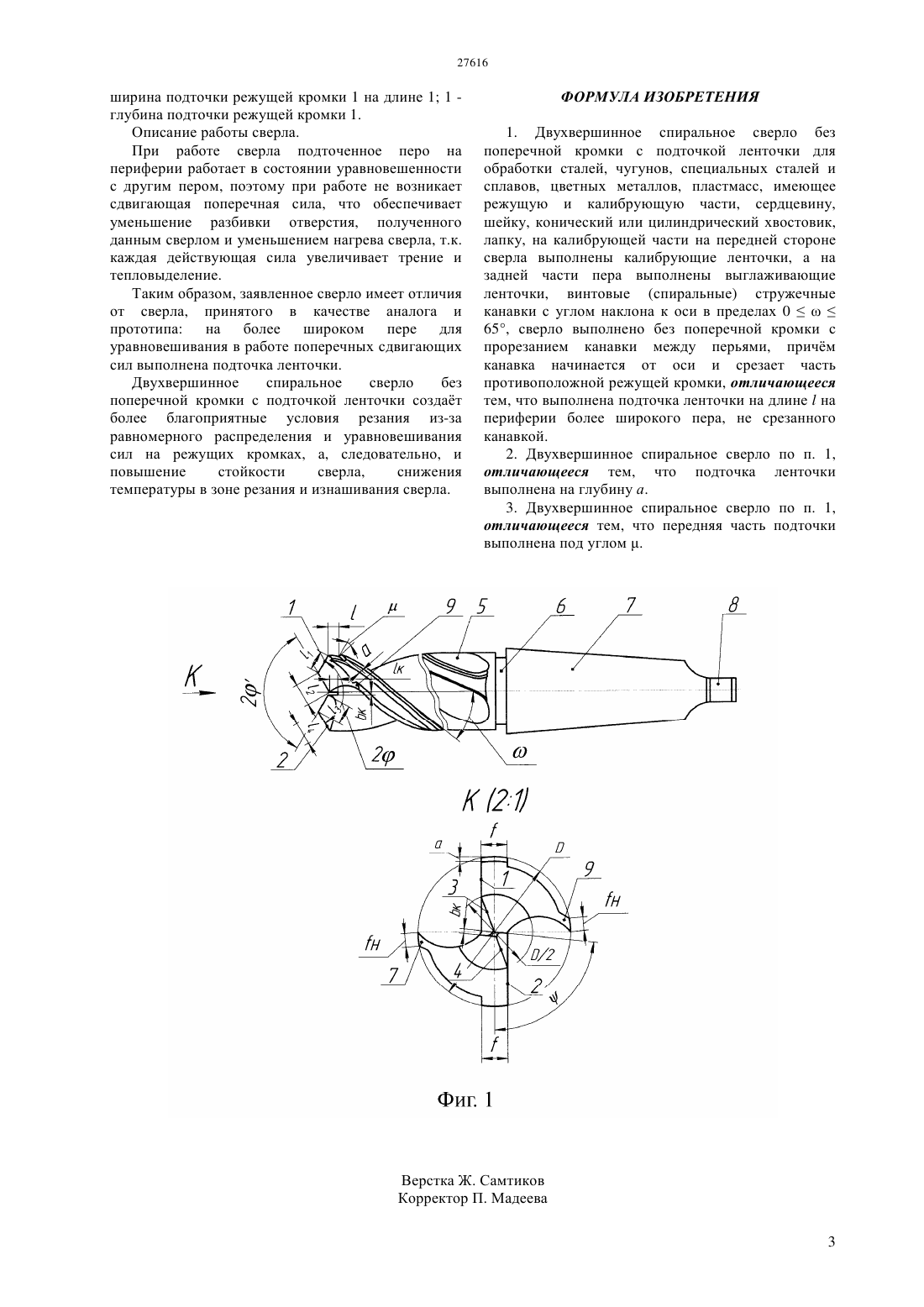

Двухвершинное спиральное сверло без поперечной кромки с подточкой ленточки

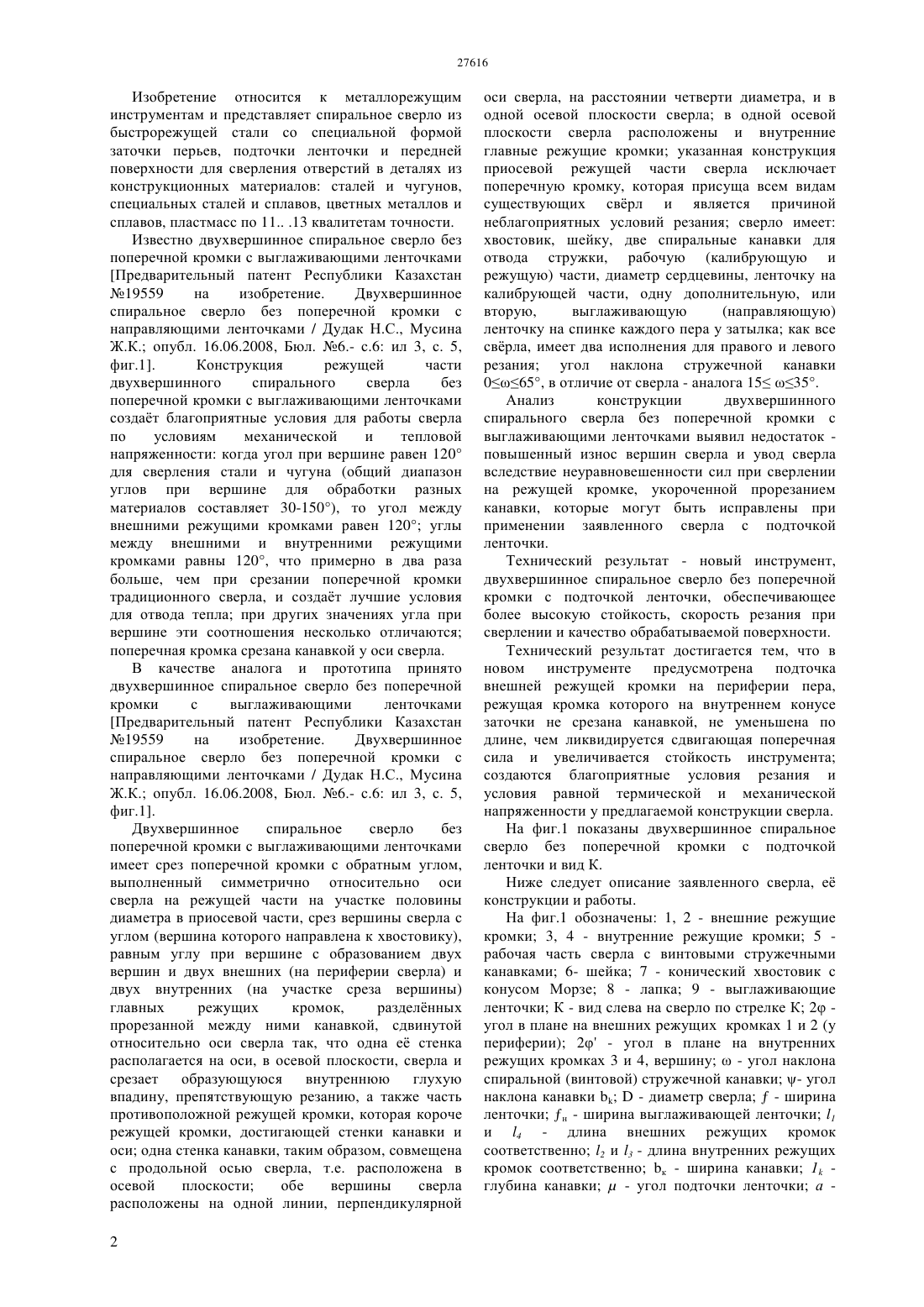

(51) 23 51/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конический или цилиндрический хвостовик, лапку,у задних кромок спинок на перьях сверла выполнены выглаживающие ленточки, винтовые(спиральные) стружечные канавки с углом наклона к оси в пределах 065 сверло выполнено без поперечной кромки, которая срезана образованным конусом с углом, вершина которого лежит на оси сверла и направлена к хвостовику внутренние режущие кромки расположены в осевой плоскости сверла для создания благоприятных условий резания при сверлении отверстий, причм канавка начинается от оси, одна стенка которой совпадает с осью, и срезает часть противоположной режущей кромки. Для уравновешивания от сдвигающих сил на более широком пере выполнена подточка ленточки с угломна длине , что позволяет исключить дополнительную поперечную сдвигающую силу и улучшить условия резания и повысить качество обработки и стойкость сверла.(72) Дудак Николай Степанович Таскарина Айжан Жумажановна Касенов Асылбек Жумабекович Мусина Жанара Керейовна Итыбаева Галия Тулеубаевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) ДВУХВЕРШИННОЕ СПИРАЛЬНОЕ СВЕРЛО БЕЗ ПОПЕРЕЧНОЙ КРОМКИ С ПОДТОЧКОЙ ЛЕНТОЧКИ(57) Изобретение относится к области металлорежущих инструментов и представляет собой сверло спиральное для обработки сталей,чугунов, специальных сталей и сплавов, цветных металлов,пластмасс,имеет режущую и калибрующую части,сердцевину,шейку, 27616 Изобретение относится к металлорежущим инструментам и представляет спиральное сверло из быстрорежущей стали со специальной формой заточки перьев, подточки ленточки и передней поверхности для сверления отверстий в деталях из конструкционных материалов сталей и чугунов,специальных сталей и сплавов, цветных металлов и сплавов, пластмасс по 11 .13 квалитетам точности. Известно двухвершинное спиральное сверло без поперечной кромки с выглаживающими ленточками Предварительный патент Республики Казахстан 19559 на изобретение. Двухвершинное спиральное сверло без поперечной кромки с направляющими ленточками / Дудак Н.С., Мусина Ж.К. опубл. 16.06.2008, Бюл. 6.- с.6 ил 3, с. 5,фиг.1. Конструкция режущей части двухвершинного спирального сверла без поперечной кромки с выглаживающими ленточками создат благоприятные условия для работы сверла по условиям механической и тепловой напряженности когда угол при вершине равен 120 для сверления стали и чугуна (общий диапазон углов при вершине для обработки разных материалов составляет 30-150), то угол между внешними режущими кромками равен 120 углы между внешними и внутренними режущими кромками равны 120, что примерно в два раза больше, чем при срезании поперечной кромки традиционного сверла, и создат лучшие условия для отвода тепла при других значениях угла при вершине эти соотношения несколько отличаются поперечная кромка срезана канавкой у оси сверла. В качестве аналога и прототипа принято двухвершинное спиральное сверло без поперечной кромки с выглаживающими ленточками Предварительный патент Республики Казахстан 19559 на изобретение. Двухвершинное спиральное сверло без поперечной кромки с направляющими ленточками / Дудак Н.С., Мусина Ж.К. опубл. 16.06.2008, Бюл. 6.- с.6 ил 3, с. 5,фиг.1. Двухвершинное спиральное сверло без поперечной кромки с выглаживающими ленточками имеет срез поперечной кромки с обратным углом,выполненный симметрично относительно оси сверла на режущей части на участке половины диаметра в приосевой части, срез вершины сверла с углом (вершина которого направлена к хвостовику),равным углу при вершине с образованием двух вершин и двух внешних (на периферии сверла) и двух внутренних (на участке среза вершины) главных режущих кромок,разделнных прорезанной между ними канавкой, сдвинутой относительно оси сверла так, что одна е стенка располагается на оси, в осевой плоскости, сверла и срезает образующуюся внутреннюю глухую впадину, препятствующую резанию, а также часть противоположной режущей кромки, которая короче режущей кромки, достигающей стенки канавки и оси одна стенка канавки, таким образом, совмещена с продольной осью сверла, т.е. расположена в осевой плоскости обе вершины сверла расположены на одной линии, перпендикулярной 2 оси сверла, на расстоянии четверти диаметра, и в одной осевой плоскости сверла в одной осевой плоскости сверла расположены и внутренние главные режущие кромки указанная конструкция приосевой режущей части сверла исключает поперечную кромку, которая присуща всем видам существующих сврл и является причиной неблагоприятных условий резания сверло имеет хвостовик, шейку, две спиральные канавки для отвода стружки, рабочую (калибрующую и режущую) части, диаметр сердцевины, ленточку на калибрующей части, одну дополнительную, или вторую,выглаживающую(направляющую) ленточку на спинке каждого пера у затылка как все сврла, имеет два исполнения для правого и левого резания угол наклона стружечной канавки 065, в отличие от сверла - аналога 15 35. Анализ конструкции двухвершинного спирального сверла без поперечной кромки с выглаживающими ленточками выявил недостаток повышенный износ вершин сверла и увод сверла вследствие неуравновешенности сил при сверлении на режущей кромке, укороченной прорезанием канавки, которые могут быть исправлены при применении заявленного сверла с подточкой ленточки. Технический результат - новый инструмент,двухвершинное спиральное сверло без поперечной кромки с подточкой ленточки, обеспечивающее более высокую стойкость, скорость резания при сверлении и качество обрабатываемой поверхности. Технический результат достигается тем, что в новом инструменте предусмотрена подточка внешней режущей кромки на периферии пера,режущая кромка которого на внутреннем конусе заточки не срезана канавкой, не уменьшена по длине, чем ликвидируется сдвигающая поперечная сила и увеличивается стойкость инструмента создаются благоприятные условия резания и условия равной термической и механической напряженности у предлагаемой конструкции сверла. На фиг.1 показаны двухвершинное спиральное сверло без поперечной кромки с подточкой ленточки и вид К. Ниже следует описание заявленного сверла, е конструкции и работы. На фиг.1 обозначены 1, 2 - внешние режущие кромки 3, 4 - внутренние режущие кромки 5 рабочая часть сверла с винтовыми стружечными канавками 6- шейка 7 - конический хвостовик с конусом Морзе 8 - лапка 9 - выглаживающие ленточки К - вид слева на сверло по стрелке К 2 угол в плане на внешних режущих кромках 1 и 2 (у периферии) 2 - угол в плане на внутренних режущих кромках 3 и 4, вершину- угол наклона спиральной (винтовой) стружечной канавки - угол наклона канавки- диаметр сверла- ширина ленточки н - ширина выглаживающей ленточки 1 и 4 - длина внешних режущих кромок соответственно 2 и 3 - длина внутренних режущих кромок соответственно к - ширина канавки 1 глубина канавки- угол подточки ленточки а 27616 ширина подточки режущей кромки 1 на длине 1 1 глубина подточки режущей кромки 1. Описание работы сверла. При работе сверла подточенное перо на периферии работает в состоянии уравновешенности с другим пером, поэтому при работе не возникает сдвигающая поперечная сила, что обеспечивает уменьшение разбивки отверстия, полученного данным сверлом и уменьшением нагрева сверла, т.к. каждая действующая сила увеличивает трение и тепловыделение. Таким образом, заявленное сверло имеет отличия от сверла, принятого в качестве аналога и прототипа на более широком пере для уравновешивания в работе поперечных сдвигающих сил выполнена подточка ленточки. Двухвершинное спиральное сверло без поперечной кромки с подточкой ленточки создат более благоприятные условия резания из-за равномерного распределения и уравновешивания сил на режущих кромках, а, следовательно, и повышение стойкости сверла,снижения температуры в зоне резания и изнашивания сверла. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Двухвершинное спиральное сверло без поперечной кромки с подточкой ленточки для обработки сталей, чугунов, специальных сталей и сплавов, цветных металлов, пластмасс, имеющее режущую и калибрующую части, сердцевину,шейку, конический или цилиндрический хвостовик,лапку, на калибрующей части на передней стороне сверла выполнены калибрующие ленточки, а на задней части пера выполнены выглаживающие ленточки, винтовые (спиральные) стружечные канавки с углом наклона к оси в пределах 065, сверло выполнено без поперечной кромки с прорезанием канавки между перьями, причм канавка начинается от оси и срезает часть противоположной режущей кромки, отличающееся тем, что выполнена подточка ленточки на длинена периферии более широкого пера, не срезанного канавкой. 2. Двухвершинное спиральное сверло по п. 1,отличающееся тем, что подточка ленточки выполнена на глубину а. 3. Двухвершинное спиральное сверло по п. 1,отличающееся тем, что передняя часть подточки выполнена под углом .
