Способ получения простого суперфосфата

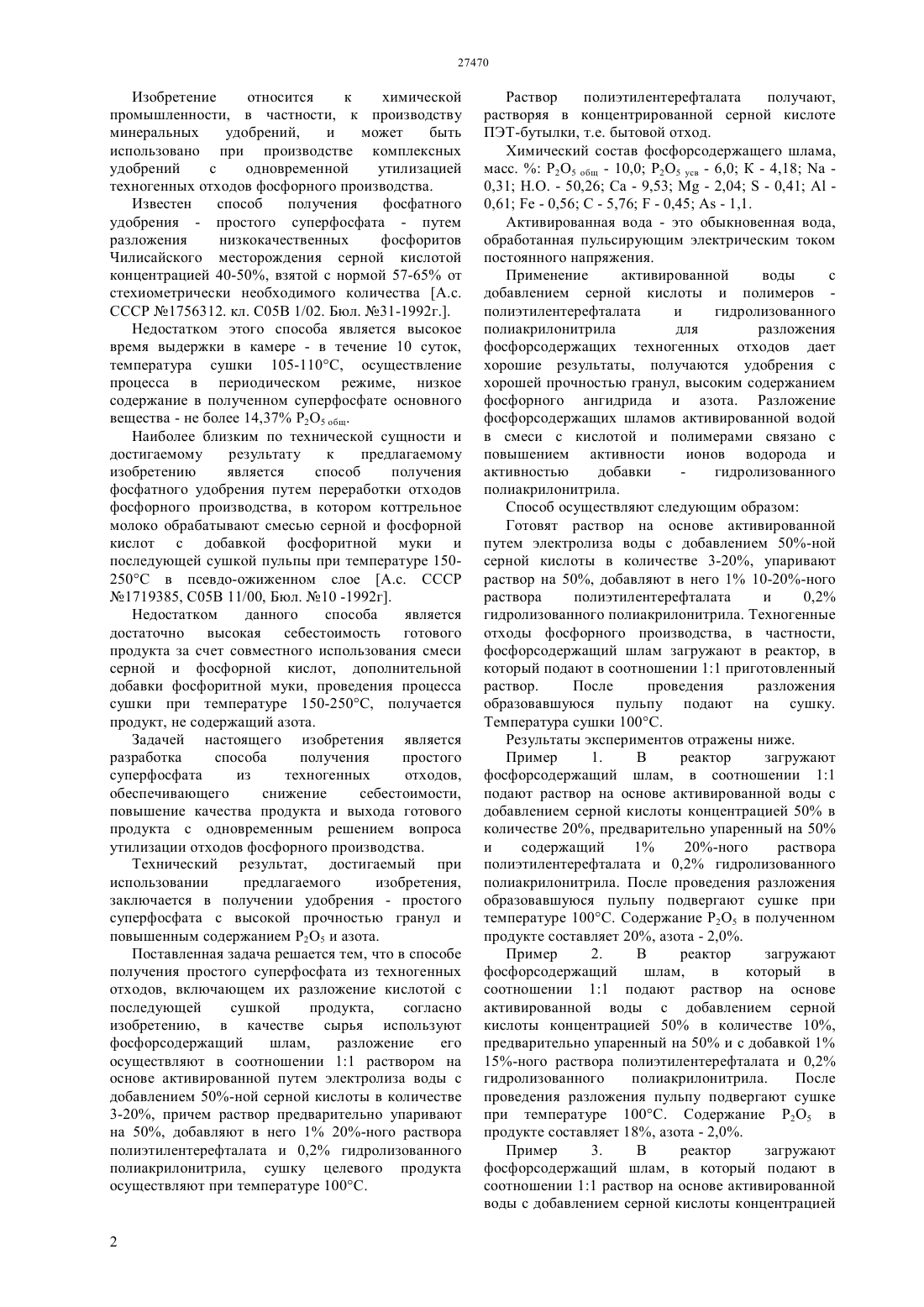

(51) 05 11/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предложен способ получения простого суперфосфата из техногенных отходов фосфорного производства, в частности, из фосфорсодержащего шлама, в котором разложение фосфорсодержащего шлама проводят раствором на основе активированной путем электролиза воды с добавлением 3-20 50-ной серной кислоты,причем раствор предварительно упаривают на 50 и добавляют 1 10-20-ного раствора полиэтилентерефталата и 0,2 гидролизованного полиакрилонитрила. Соотношение фосфорсодержащий шлам предварительно упаренный раствор активированной воды с серной кислотой и добавкой полимеров полиэтилентерефталата и гидролизованного полиакрилонитрила равно 11. После проведения разложения пульпу подвергают сушке при температуре 100 С. Предлагаемый способ позволяет получить простой суперфосфат с хорошей прочностью гранул,высоким содержанием фосфорного ангидрида и азота.(72) Батькаев Рашид Ибрагимович Бейсенбаев Орал Курганбекович Каратаев Сакен Сейтжаппарович Холошенко Людмила Халбековна Дыгай Лидия Валерьевна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(54) СПОСОБ ПОЛУЧЕНИЯ ПРОСТОГО СУПЕРФОСФАТА(57) Изобретение относится к химической промышленности, в частности, к производству минеральных удобрений,и может быть использовано при производстве простого суперфосфата с одновременной утилизацией техногенных отходов фосфорного производства. Изобретение относится к химической промышленности, в частности, к производству минеральных удобрений,и может быть использовано при производстве комплексных удобрений с одновременной утилизацией техногенных отходов фосфорного производства. Известен способ получения фосфатного удобрения - простого суперфосфата - путем разложения низкокачественных фосфоритов Чилисайского месторождения серной кислотой концентрацией 40-50, взятой с нормой 57-65 от стехиометрически необходимого количества А.с. СССР 1756312. кл. С 05 В 1/02. Бюл. 31-1992 г Недостатком этого способа является высокое время выдержки в камере - в течение 10 суток,температура сушки 105-110 С, осуществление процесса в периодическом режиме, низкое содержание в полученном суперфосфате основного вещества - не более 14,37 Р 2 О 5 общ. Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является способ получения фосфатного удобрения путем переработки отходов фосфорного производства, в котором коттрельное молоко обрабатывают смесью серной и фосфорной кислот с добавкой фосфоритной муки и последующей сушкой пульпы при температуре 150250 С в псевдо-ожиженном слое А.с. СССР 1719385, С 05 В 11/00, Бюл. 10 -1992 г. Недостатком данного способа является достаточно высокая себестоимость готового продукта за счет совместного использования смеси серной и фосфорной кислот, дополнительной добавки фосфоритной муки, проведения процесса сушки при температуре 150-250 С, получается продукт, не содержащий азота. Задачей настоящего изобретения является разработка способа получения простого суперфосфата из техногенных отходов,обеспечивающего снижение себестоимости,повышение качества продукта и выхода готового продукта с одновременным решением вопроса утилизации отходов фосфорного производства. Технический результат, достигаемый при использовании предлагаемого изобретения,заключается в получении удобрения - простого суперфосфата с высокой прочностью гранул и повышенным содержанием Р 25 и азота. Поставленная задача решается тем, что в способе получения простого суперфосфата из техногенных отходов, включающем их разложение кислотой с последующей сушкой продукта,согласно изобретению, в качестве сырья используют фосфорсодержащий шлам,разложение его осуществляют в соотношении 11 раствором на основе активированной путем электролиза воды с добавлением 50-ной серной кислоты в количестве 3-20, причем раствор предварительно упаривают на 50, добавляют в него 1 20-ного раствора полиэтилентерефталата и 0,2 гидролизованного полиакрилонитрила, сушку целевого продукта осуществляют при температуре 100 С. Раствор полиэтилентерефталата получают,растворяя в концентрированной серной кислоте ПЭТ-бутылки, т.е. бытовой отход. Химический состав фосфорсодержащего шлама,масс.Р 2 О 5 общ - 10,0 Р 25 усв - 6,0 К - 4,180,31 Н.О. - 50,26 Са - 9,53- 2,04- 0,41 А 0,61- 0,56 С - 5,76- 0,45- 1,1. Активированная вода - это обыкновенная вода,обработанная пульсирующим электрическим током постоянного напряжения. Применение активированной воды с добавлением серной кислоты и полимеров полиэтилентерефталата и гидролизованного полиакрилонитрила для разложения фосфорсодержащих техногенных отходов дает хорошие результаты, получаются удобрения с хорошей прочностью гранул, высоким содержанием фосфорного ангидрида и азота. Разложение фосфорсодержащих шламов активированной водой в смеси с кислотой и полимерами связано с повышением активности ионов водорода и активностью добавки гидролизованного полиакрилонитрила. Способ осуществляют следующим образом Готовят раствор на основе активированной путем электролиза воды с добавлением 50-ной серной кислоты в количестве 3-20, упаривают раствор на 50, добавляют в него 1 10-20-ного раствора полиэтилентерефталата и 0,2 гидролизованного полиакрилонитрила. Техногенные отходы фосфорного производства, в частности,фосфорсодержащий шлам загружают в реактор, в который подают в соотношении 11 приготовленный раствор. После проведения разложения образовавшуюся пульпу подают на сушку. Температура сушки 100 С. Результаты экспериментов отражены ниже. Пример 1. В реактор загружают фосфорсодержащий шлам, в соотношении 11 подают раствор на основе активированной воды с добавлением серной кислоты концентрацией 50 в количестве 20, предварительно упаренный на 50 и содержащий 1 20-ного раствора полиэтилентерефталата и 0,2 гидролизованного полиакрилонитрила. После проведения разложения образовавшуюся пульпу подвергают сушке при температуре 100 С. Содержание Р 25 в полученном продукте составляет 20, азота - 2,0. Пример 2. В реактор загружают фосфорсодержащий шлам,в который в соотношении 11 подают раствор на основе активированной воды с добавлением серной кислоты концентрацией 50 в количестве 10,предварительно упаренный на 50 и с добавкой 1 15-ного раствора полиэтилентерефталата и 0,2 гидролизованного полиакрилонитрила. После проведения разложения пульпу подвергают сушке при температуре 100 С. Содержание Р 25 в продукте составляет 18, азота - 2,0. Пример 3. В реактор загружают фосфорсодержащий шлам, в который подают в соотношении 11 раствор на основе активированной воды с добавлением серной кислоты концентрацией 50 в количестве 3, предварительно упаренный на 50 с добавкой 1 10-ного раствора полиэтилентерефталата и 0,2 гидролизованного полиакрилонитрила. После проведения разложения пульпу подвергают сушке при температуре 100 С. Содержание Р 25 в продукте составляет 15, азота 2,0. Таким образом, использование предлагаемого способа позволяет получить целевой продукт высокого качества. отличающийся тем, что в качестве сырья используют фосфорсодержащий шлам, разложение его осуществляют в соотношении 11 раствором на основе активированной путем электролиза воды с добавлением 50-ной серной кислоты в количестве 3-20, причем раствор предварительно упаривают на 50 и добавляют в него 1 раствора полиэтилентерефталата концентрацией 10-20 и 0,2 гидролизованного полиакрилонитрила, сушку целевого продукта осуществляют при температуре 100 С. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения простого суперфосфата из техногенных отходов, включающий их разложение кислотой с последующей сушкой продукта, Верстка А. Сарсекеева Корректор Е. Барч 3
