Способ пробивания скважин направленным взрывом

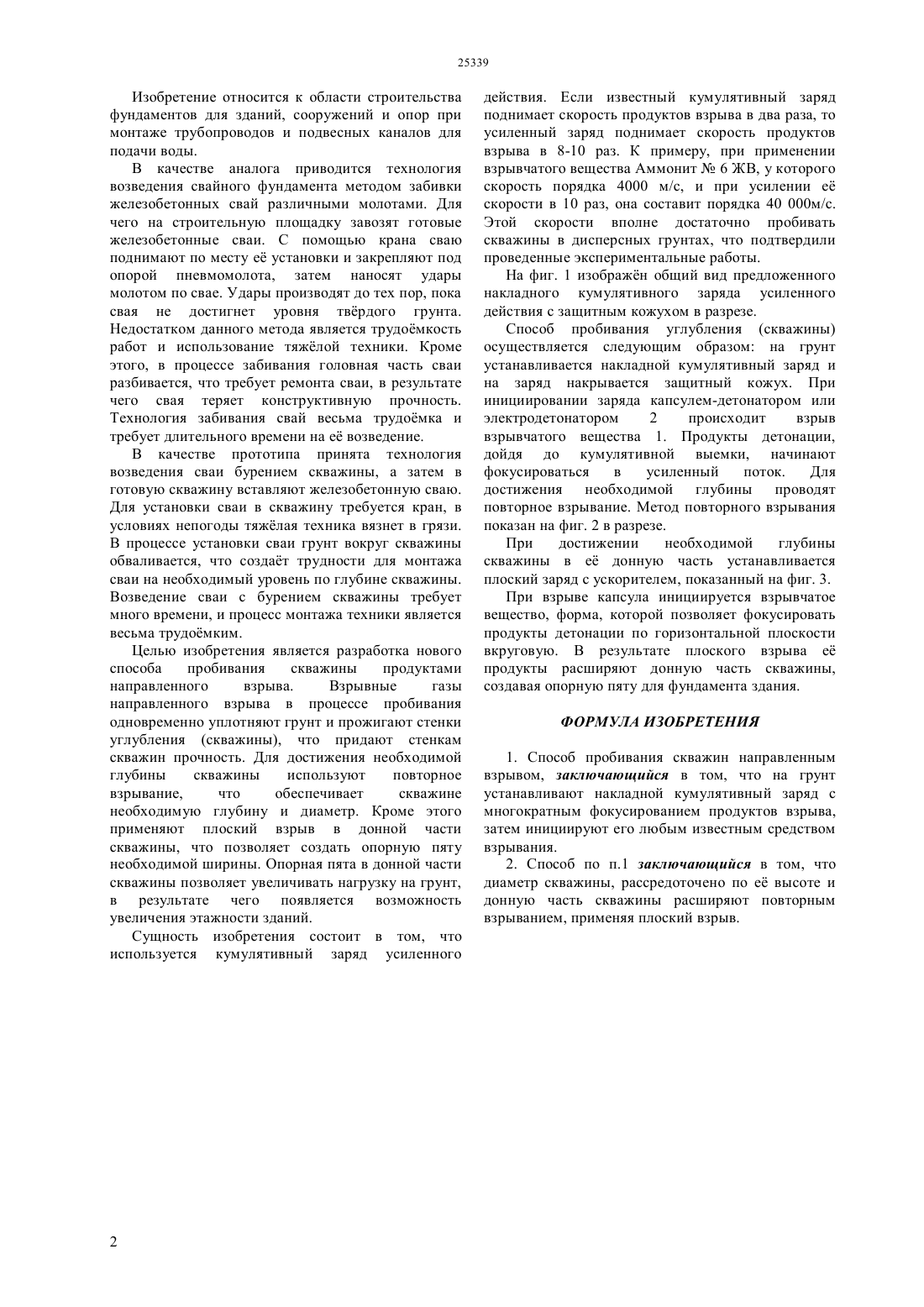

(51) 42 1/02 (2006.01) 42 1/02 (2006.01) 42 1/14 (2006.01) 42 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сконцентрированный поток продуктов взрыва одновременно с пробиванием скважин уплотняет грунт вокруг скважины. При повторном взрывании скважина углубляется, а на уровне установки заряда диаметр е уширяется. В донной части скважина получает необходимое расширение за счт взрывания плоского аккумулятивного заряда. Стенки скважины не осыпаются ввиду действия факела кумулятивного заряда. Безопасность от разлта грунта обеспечивается защитным кожухом.(73) Акционерное общество Национальный инновационный фонд Товарищество с ограниченной ответственностью Тасболат и компания(54) СПОСОБ ПРОБИВАНИЯ СКВАЖИН НАПРАВЛЕННЫМ ВЗРЫВОМ(57) В работе изложен способ пробивания скважин направленным взрывом. Усиленно Изобретение относится к области строительства фундаментов для зданий, сооружений и опор при монтаже трубопроводов и подвесных каналов для подачи воды. В качестве аналога приводится технология возведения свайного фундамента методом забивки железобетонных свай различными молотами. Для чего на строительную площадку завозят готовые железобетонные сваи. С помощью крана сваю поднимают по месту е установки и закрепляют под опорой пневмомолота, затем наносят удары молотом по свае. Удары производят до тех пор, пока свая не достигнет уровня тврдого грунта. Недостатком данного метода является трудомкость работ и использование тяжлой техники. Кроме этого, в процессе забивания головная часть сваи разбивается, что требует ремонта сваи, в результате чего свая теряет конструктивную прочность. Технология забивания свай весьма трудомка и требует длительного времени на е возведение. В качестве прототипа принята технология возведения сваи бурением скважины, а затем в готовую скважину вставляют железобетонную сваю. Для установки сваи в скважину требуется кран, в условиях непогоды тяжлая техника вязнет в грязи. В процессе установки сваи грунт вокруг скважины обваливается, что создат трудности для монтажа сваи на необходимый уровень по глубине скважины. Возведение сваи с бурением скважины требует много времени, и процесс монтажа техники является весьма трудомким. Целью изобретения является разработка нового способа пробивания скважины продуктами направленного взрыва. Взрывные газы направленного взрыва в процессе пробивания одновременно уплотняют грунт и прожигают стенки углубления (скважины), что придают стенкам скважин прочность. Для достижения необходимой глубины скважины используют повторное взрывание,что обеспечивает скважине необходимую глубину и диаметр. Кроме этого применяют плоский взрыв в донной части скважины, что позволяет создать опорную пяту необходимой ширины. Опорная пята в донной части скважины позволяет увеличивать нагрузку на грунт,в результате чего появляется возможность увеличения этажности зданий. Сущность изобретения состоит в том, что используется кумулятивный заряд усиленного действия. Если известный кумулятивный заряд поднимает скорость продуктов взрыва в два раза, то усиленный заряд поднимает скорость продуктов взрыва в 8-10 раз. К примеру, при применении взрывчатого вещества Аммонит 6 ЖВ, у которого скорость порядка 4000 м/с, и при усилении е скорости в 10 раз, она составит порядка 40 000 м/с. Этой скорости вполне достаточно пробивать скважины в дисперсных грунтах, что подтвердили проведенные экспериментальные работы. На фиг. 1 изображн общий вид предложенного накладного кумулятивного заряда усиленного действия с защитным кожухом в разрезе. Способ пробивания углубления (скважины) осуществляется следующим образом на грунт устанавливается накладной кумулятивный заряд и на заряд накрывается защитный кожух. При инициировании заряда капсулем-детонатором или электродетонатором 2 происходит взрыв взрывчатого вещества 1. Продукты детонации,дойдя до кумулятивной выемки, начинают фокусироваться в усиленный поток. Для достижения необходимой глубины проводят повторное взрывание. Метод повторного взрывания показан на фиг. 2 в разрезе. При достижении необходимой глубины скважины в е донную часть устанавливается плоский заряд с ускорителем, показанный на фиг. 3. При взрыве капсула инициируется взрывчатое вещество, форма, которой позволяет фокусировать продукты детонации по горизонтальной плоскости вкруговую. В результате плоского взрыва е продукты расширяют донную часть скважины,создавая опорную пяту для фундамента здания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ пробивания скважин направленным взрывом, заключающийся в том, что на грунт устанавливают накладной кумулятивный заряд с многократным фокусированием продуктов взрыва,затем инициируют его любым известным средством взрывания. 2. Способ по п.1 заключающийся в том, что диаметр скважины, рассредоточено по е высоте и донную часть скважины расширяют повторным взрыванием, применяя плоский взрыв. Фиг. 1 Общий вид кумулятивного заряда в разрезе, 1 - взрывчатое вещество, 2 - капсуль детонатор, 3 кумулятивная выемка, 4 - ускорительные экраны, 5 - грунт, 6 - защитный кожух. Фиг. 3 Предоставлен скважина в разрезе, в данной части которой, установлен плоский заряд где 1-скважина, 2 заряд взрывчатого вещества, 3-капсуль детонатор, 4-ускоритель в кумулятивной выемке.
