Прибор для измерения речного рака

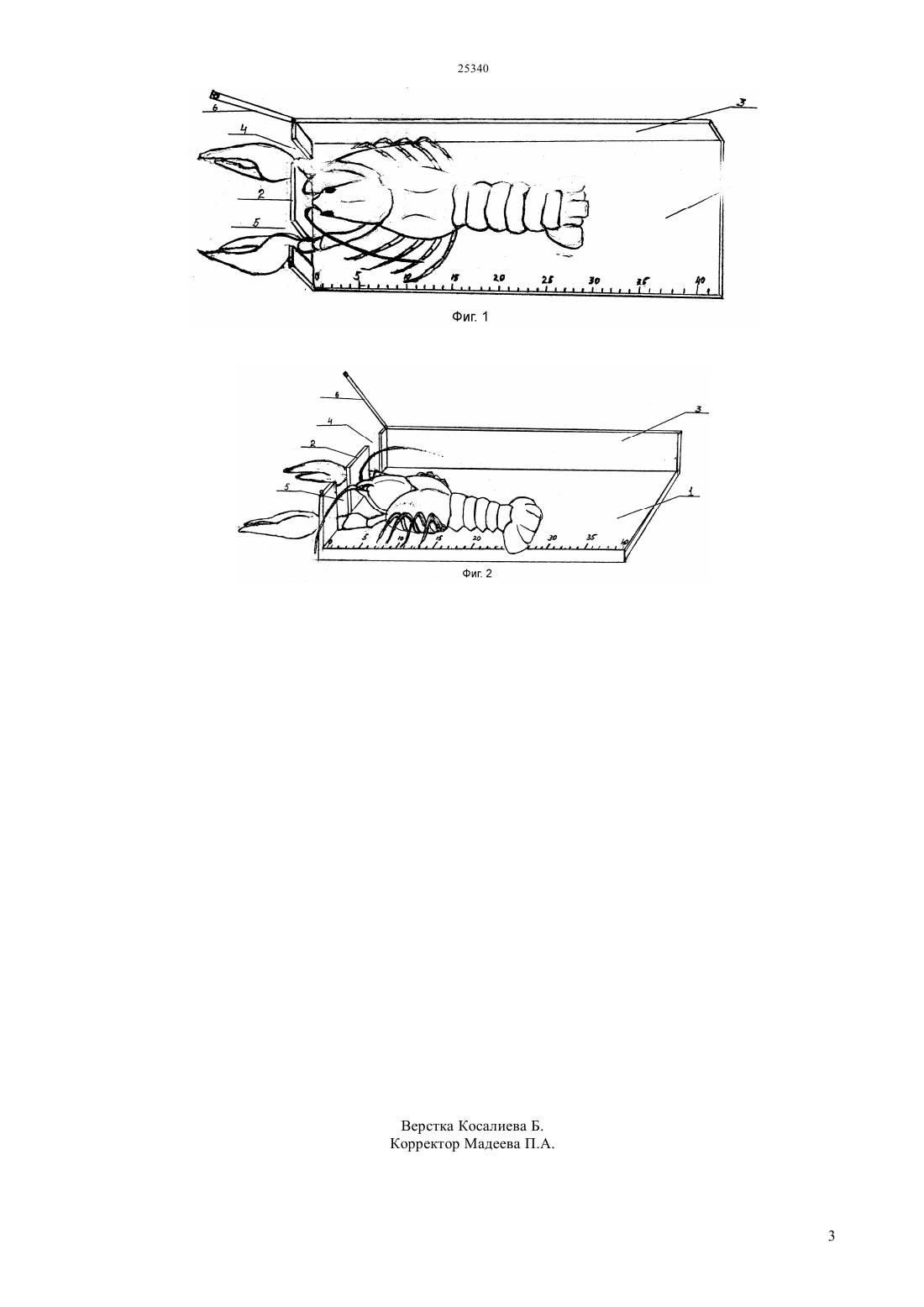

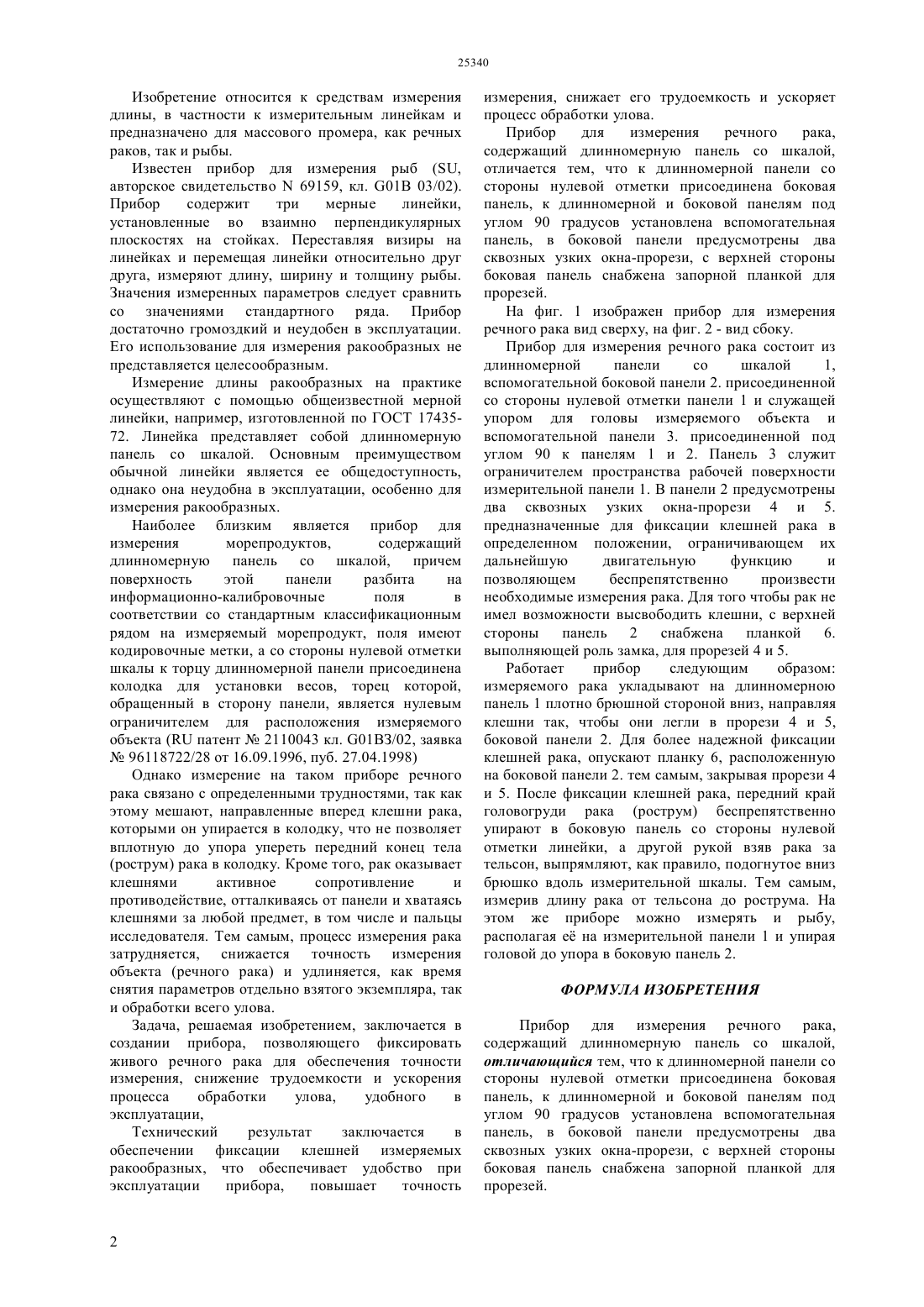

(51) 01 3/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Прибор для измерения речного рака,содержащий длинномерную панель со шкалой,отличается тем, что к длинномерной панели со стороны нулевой отметки присоединена боковая панель, к длинномерной и боковой панелям под углом 90 градусов установлена вспомогательная панель, в боковой панели предусмотрены два сквозных узких окна-прорези, с верхней стороны боковая панель снабжена запорной планкой для прорезей. Технический результат заключается в обеспечении фиксации клешней измеряемых ракообразных, что обеспечивает удобство при эксплуатации прибора,повышает точность измерения, снижает его трудоемкость и ускоряет процесс обработки улова.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ПРИБОР ДЛЯ ИЗМЕРЕНИЯ РЕЧНОГО РАКА(57) Изобретение прибор для измерения речного рака относится к средствам измерения длины, в частности к измерительным линейкам и предназначено для массового промера, как речных раков, так и рыбы. Изобретение относится к средствам измерения длины, в частности к измерительным линейкам и предназначено для массового промера, как речных раков, так и рыбы. Известен прибор для измерения рыб (,авторское свидетельство 69159, кл. 01 03/02). Прибор содержит три мерные линейки,установленные во взаимно перпендикулярных плоскостях на стойках. Переставляя визиры на линейках и перемещая линейки относительно друг друга, измеряют длину, ширину и толщину рыбы. Значения измеренных параметров следует сравнить со значениями стандартного ряда. Прибор достаточно громоздкий и неудобен в эксплуатации. Его использование для измерения ракообразных не представляется целесообразным. Измерение длины ракообразных на практике осуществляют с помощью общеизвестной мерной линейки, например, изготовленной по ГОСТ 1743572. Линейка представляет собой длинномерную панель со шкалой. Основным преимуществом обычной линейки является ее общедоступность,однако она неудобна в эксплуатации, особенно для измерения ракообразных. Наиболее близким является прибор для измерения морепродуктов,содержащий длинномерную панель со шкалой, причем поверхность этой панели разбита на информационно-калибровочные поля в соответствии со стандартным классификационным рядом на измеряемый морепродукт, поля имеют кодировочные метки, а со стороны нулевой отметки шкалы к торцу длинномерной панели присоединена колодка для установки весов, торец которой,обращенный в сторону панели, является нулевым ограничителем для расположения измеряемого объекта ( патент 2110043 кл. 01 ВЗ/02, заявка 96118722/28 от 16.09.1996, пуб. 27.04.1998) Однако измерение на таком приборе речного рака связано с определенными трудностями, так как этому мешают, направленные вперед клешни рака,которыми он упирается в колодку, что не позволяет вплотную до упора упереть передний конец тела(рострум) рака в колодку. Кроме того, рак оказывает клешнями активное сопротивление и противодействие, отталкиваясь от панели и хватаясь клешнями за любой предмет, в том числе и пальцы исследователя. Тем самым, процесс измерения рака затрудняется, снижается точность измерения объекта (речного рака) и удлиняется, как время снятия параметров отдельно взятого экземпляра, так и обработки всего улова. Задача, решаемая изобретением, заключается в создании прибора, позволяющего фиксировать живого речного рака для обеспечения точности измерения, снижение трудоемкости и ускорения процесса обработки улова,удобного в эксплуатации,Технический результат заключается в обеспечении фиксации клешней измеряемых ракообразных, что обеспечивает удобство при эксплуатации прибора,повышает точность измерения, снижает его трудоемкость и ускоряет процесс обработки улова. Прибор для измерения речного рака,содержащий длинномерную панель со шкалой,отличается тем, что к длинномерной панели со стороны нулевой отметки присоединена боковая панель, к длинномерной и боковой панелям под углом 90 градусов установлена вспомогательная панель, в боковой панели предусмотрены два сквозных узких окна-прорези, с верхней стороны боковая панель снабжена запорной планкой для прорезей. На фиг. 1 изображен прибор для измерения речного рака вид сверху, на фиг. 2 - вид сбоку. Прибор для измерения речного рака состоит из длинномерной панели со шкалой 1,вспомогательной боковой панели 2. присоединенной со стороны нулевой отметки панели 1 и служащей упором для головы измеряемого объекта и вспомогательной панели 3. присоединенной под углом 90 к панелям 1 и 2. Панель 3 служит ограничителем пространства рабочей поверхности измерительной панели 1. В панели 2 предусмотрены два сквозных узких окна-прорези 4 и 5. предназначенные для фиксации клешней рака в определенном положении, ограничивающем их дальнейшую двигательную функцию и позволяющем беспрепятственно произвести необходимые измерения рака. Для того чтобы рак не имел возможности высвободить клешни, с верхней стороны панель 2 снабжена планкой 6. выполняющей роль замка, для прорезей 4 и 5. Работает прибор следующим образом измеряемого рака укладывают на длинномерною панель 1 плотно брюшной стороной вниз, направляя клешни так, чтобы они легли в прорези 4 и 5,боковой панели 2. Для более надежной фиксации клешней рака, опускают планку 6, расположенную на боковой панели 2. тем самым, закрывая прорези 4 и 5. После фиксации клешней рака, передний край головогруди рака (рострум) беспрепятственно упирают в боковую панель со стороны нулевой отметки линейки, а другой рукой взяв рака за тельсон, выпрямляют, как правило, подогнутое вниз брюшко вдоль измерительной шкалы. Тем самым,измерив длину рака от тельсона до рострума. На этом же приборе можно измерять и рыбу,располагая е на измерительной панели 1 и упирая головой до упора в боковую панель 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Прибор для измерения речного рака,содержащий длинномерную панель со шкалой,отличающийся тем, что к длинномерной панели со стороны нулевой отметки присоединена боковая панель, к длинномерной и боковой панелям под углом 90 градусов установлена вспомогательная панель, в боковой панели предусмотрены два сквозных узких окна-прорези, с верхней стороны боковая панель снабжена запорной планкой для прорезей.
