Арматурный каркас железобетонных изделий

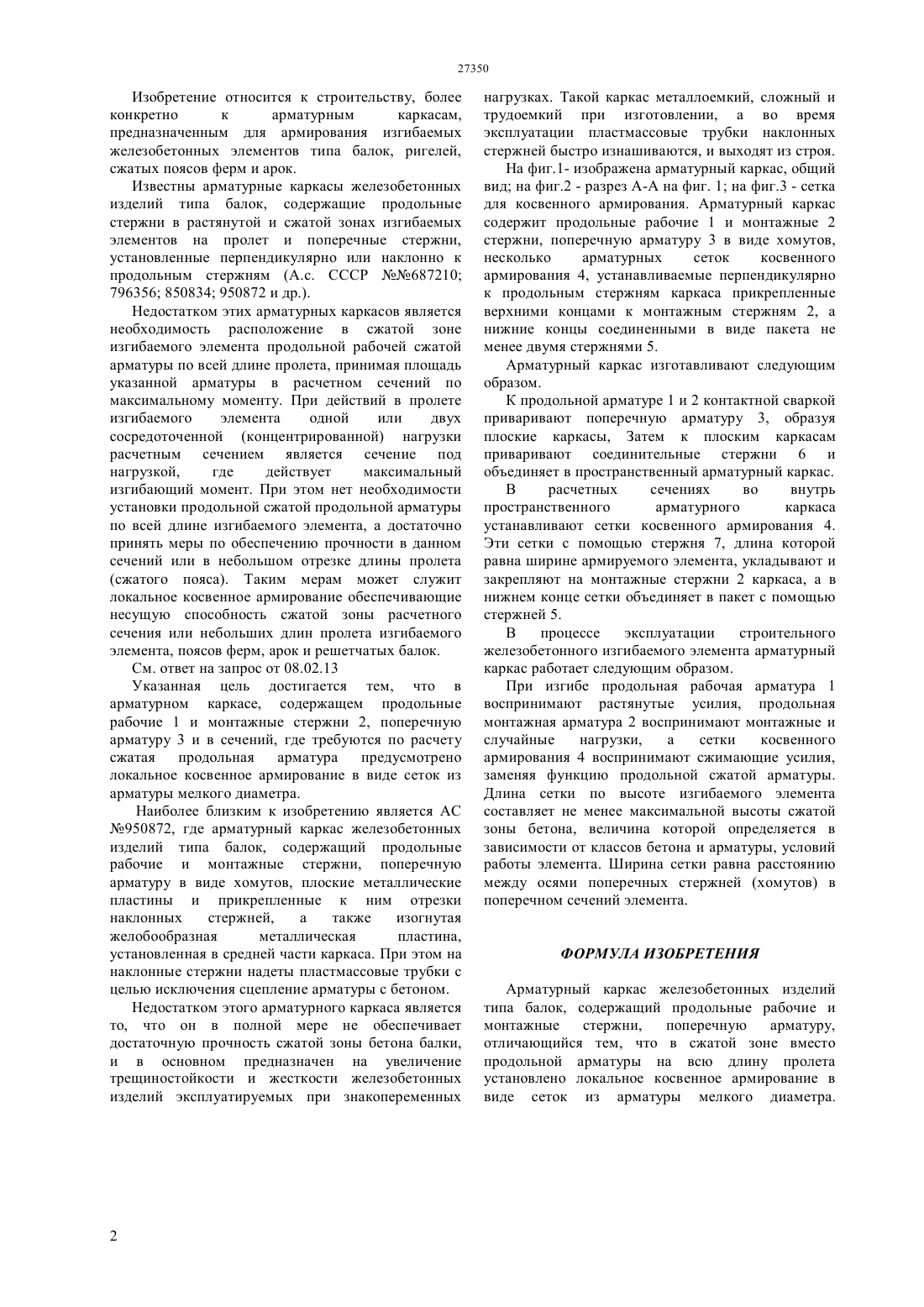

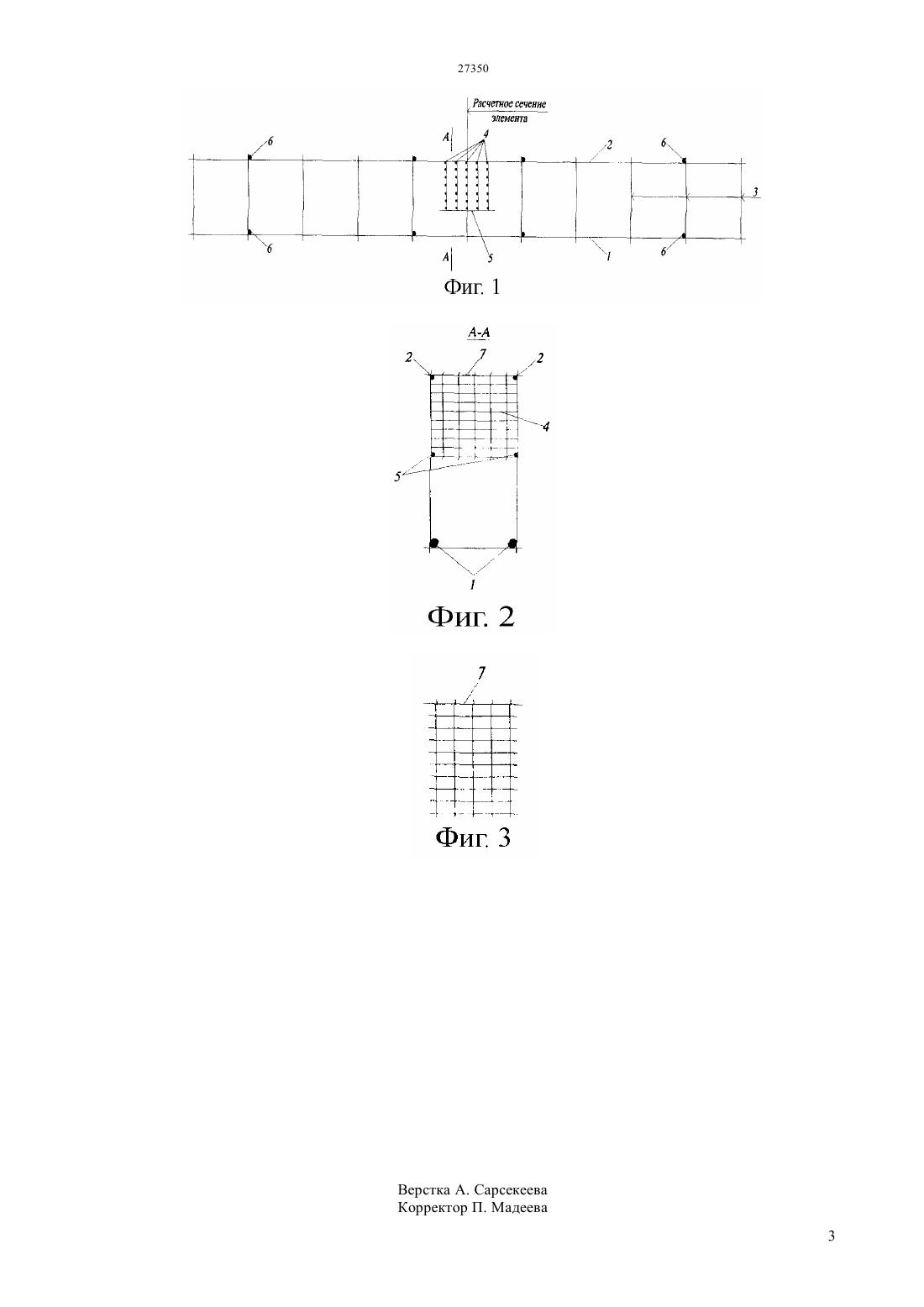

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ эффективно в целом, и по длине пролета в частности. Так как арматура в сжатой зоне изгибаемого элемента принимается по максимальному моменту в зависимости от расчетной схемы в одном, редко по двум сечениям,а предусматривается по всему пролету, откуда большой перерасход стали для армирования. Чтобы уменьшить расход стали и изгибаемых элементах предлагается локальное косвенное армирование в расчетных (опасных) сечениях изгибаемого элемента тем самим, исключив продольное армирование сжатой зоны бетона по всей его длине. Глубина армирования равна не менее наибольшей высоты сжатой зоны бетона изгибаемого элемента и зависят от классов бетона и арматуры, условия работы данного элемента. Как известно, косвенное армирование резко увеличивает несущую способность железобетонных элементов на сжатие и для его устройство не требуются большие трудозатраты, арматурные стали высокой прочности и диаметра. Их можно применить в виде пакетов из нескольких сварных сеток из арматуры мелкого диаметра, соблюдая конструктивные требования по устройству косвенного армирование и локально предусмотрев их в необходимых сечениях по длине пролета. Такое армирование обеспечивает требуемую прочность сжатой зоны бетона и дает ощутимую экономию стали.(72) Ермуханов Куттугул Шекеев Даулет Бахытжанович(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) АРМАТУРНЫЙ КАРКАС ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ(57) Предлагаемое изобретение относится к строительству, а именно к арматурным каркасам,предназначенным для армирования изгибаемых железобетонных элементов типа балок, ригелей,сжатых поясов ферм, арок и решетчатых поясов стропильных балок. В изгибаемых железобетонных элементах, где требуются в сжатой зоне рабочая продольная арматура (элементы с двойной арматурой) часто встречаются на практике строительства. Расход стали на единицу объема изгибаемого железобетонного элемента с двойной арматурой, т.е. со сжатой продольной рабочей арматурой в сжатой зоне бетона, намного больше, чем такие же элементы с одиночной арматурой. При этом данная арматура во многих случаях используется не Изобретение относится к строительству, более конкретно к арматурным каркасам,предназначенным для армирования изгибаемых железобетонных элементов типа балок, ригелей,сжатых поясов ферм и арок. Известны арматурные каркасы железобетонных изделий типа балок, содержащие продольные стержни в растянутой и сжатой зонах изгибаемых элементов на пролет и поперечные стержни,установленные перпендикулярно или наклонно к продольным стержням (А.с. СССР 687210 796356 850834 950872 и др.). Недостатком этих арматурных каркасов является необходимость расположение в сжатой зоне изгибаемого элемента продольной рабочей сжатой арматуры по всей длине пролета, принимая площадь указанной арматуры в расчетном сечений по максимальному моменту. При действий в пролете изгибаемого элемента одной или двух сосредоточенной (концентрированной) нагрузки расчетным сечением является сечение под нагрузкой,где действует максимальный изгибающий момент. При этом нет необходимости установки продольной сжатой продольной арматуры по всей длине изгибаемого элемента, а достаточно принять меры по обеспечению прочности в данном сечений или в небольшом отрезке длины пролета(сжатого пояса). Таким мерам может служит локальное косвенное армирование обеспечивающие несущую способность сжатой зоны расчетного сечения или небольших длин пролета изгибаемого элемента, поясов ферм, арок и решетчатых балок. См. ответ на запрос от 08.02.13 Указанная цель достигается тем, что в арматурном каркасе, содержащем продольные рабочие 1 и монтажные стержни 2, поперечную арматуру 3 и в сечений, где требуются по расчету сжатая продольная арматура предусмотрено локальное косвенное армирование в виде сеток из арматуры мелкого диаметра. Наиболее близким к изобретению является АС 950872, где арматурный каркас железобетонных изделий типа балок, содержащий продольные рабочие и монтажные стержни, поперечную арматуру в виде хомутов, плоские металлические пластины и прикрепленные к ним отрезки наклонных стержней,а также изогнутая желобообразная металлическая пластина,установленная в средней части каркаса. При этом на наклонные стержни надеты пластмассовые трубки с целью исключения сцепление арматуры с бетоном. Недостатком этого арматурного каркаса является то, что он в полной мере не обеспечивает достаточную прочность сжатой зоны бетона балки,и в основном предназначен на увеличение трещиностойкости и жесткости железобетонных изделий эксплуатируемых при знакопеременных нагрузках. Такой каркас металлоемкий, сложный и трудоемкий при изготовлении, а во время эксплуатации пластмассовые трубки наклонных стержней быстро изнашиваются, и выходят из строя. На фиг.1- изображена арматурный каркас, общий вид на фиг.2 - разрез А-А на фиг. 1 на фиг.3 - сетка для косвенного армирования. Арматурный каркас содержит продольные рабочие 1 и монтажные 2 стержни, поперечную арматуру 3 в виде хомутов,несколько арматурных сеток косвенного армирования 4, устанавливаемые перпендикулярно к продольным стержням каркаса прикрепленные верхними концами к монтажным стержням 2, а нижние концы соединенными в виде пакета не менее двумя стержнями 5. Арматурный каркас изготавливают следующим образом. К продольной арматуре 1 и 2 контактной сваркой приваривают поперечную арматуру 3, образуя плоские каркасы, Затем к плоским каркасам приваривают соединительные стержни 6 и объединяет в пространственный арматурный каркас. В расчетных сечениях во внутрь пространственного арматурного каркаса устанавливают сетки косвенного армирования 4. Эти сетки с помощью стержня 7, длина которой равна ширине армируемого элемента, укладывают и закрепляют на монтажные стержни 2 каркаса, а в нижнем конце сетки объединяет в пакет с помощью стержней 5. В процессе эксплуатации строительного железобетонного изгибаемого элемента арматурный каркас работает следующим образом. При изгибе продольная рабочая арматура 1 воспринимают растянутые усилия, продольная монтажная арматура 2 воспринимают монтажные и случайные нагрузки,а сетки косвенного армирования 4 воспринимают сжимающие усилия,заменяя функцию продольной сжатой арматуры. Длина сетки по высоте изгибаемого элемента составляет не менее максимальной высоты сжатой зоны бетона, величина которой определяется в зависимости от классов бетона и арматуры, условий работы элемента. Ширина сетки равна расстоянию между осями поперечных стержней (хомутов) в поперечном сечений элемента. ФОРМУЛА ИЗОБРЕТЕНИЯ Арматурный каркас железобетонных изделий типа балок, содержащий продольные рабочие и монтажные стержни,поперечную арматуру,отличающийся тем, что в сжатой зоне вместо продольной арматуры на всю длину пролета установлено локальное косвенное армирование в виде сеток из арматуры мелкого диаметра.
