Сборно-разборный складной каркас сооружения

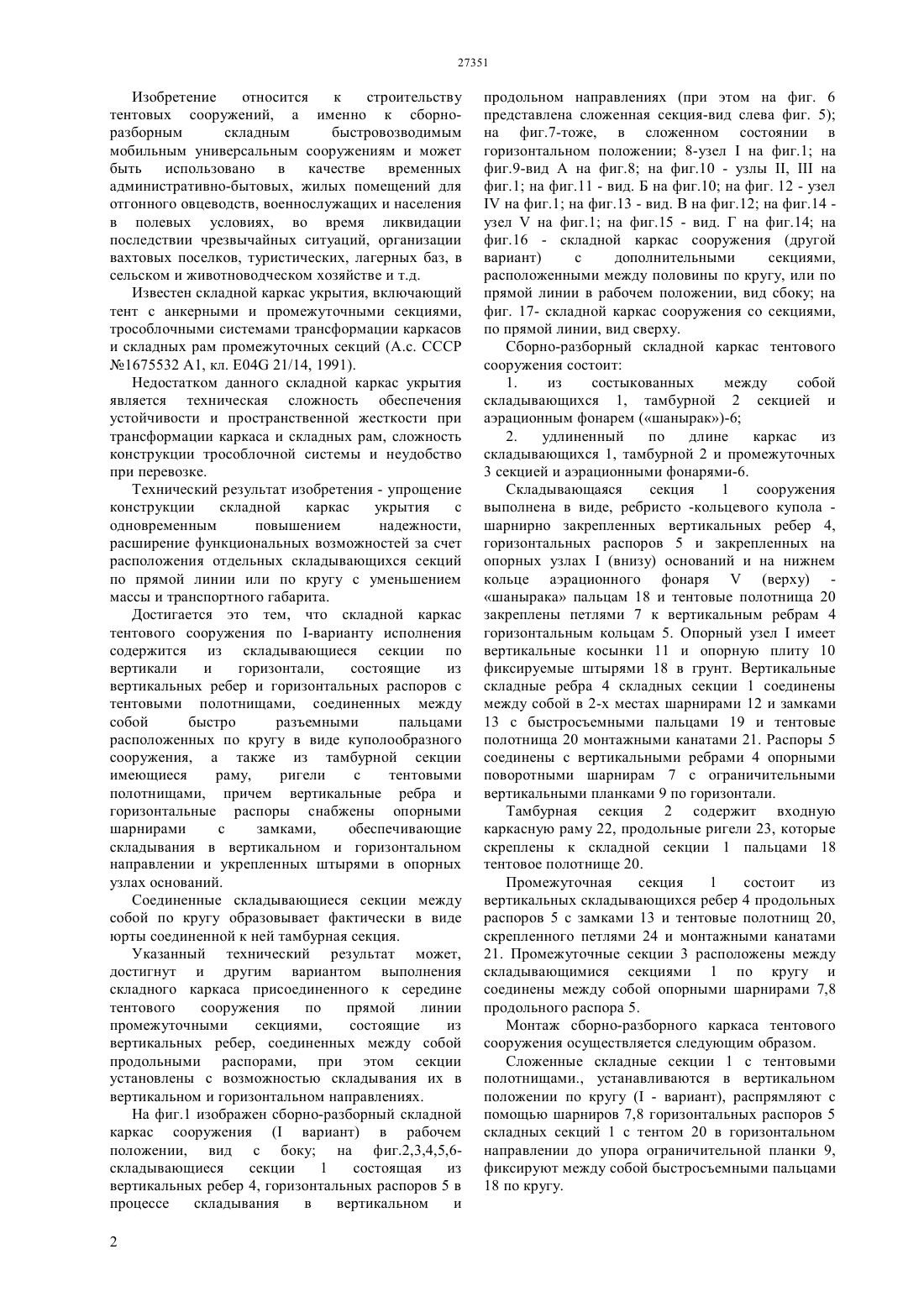

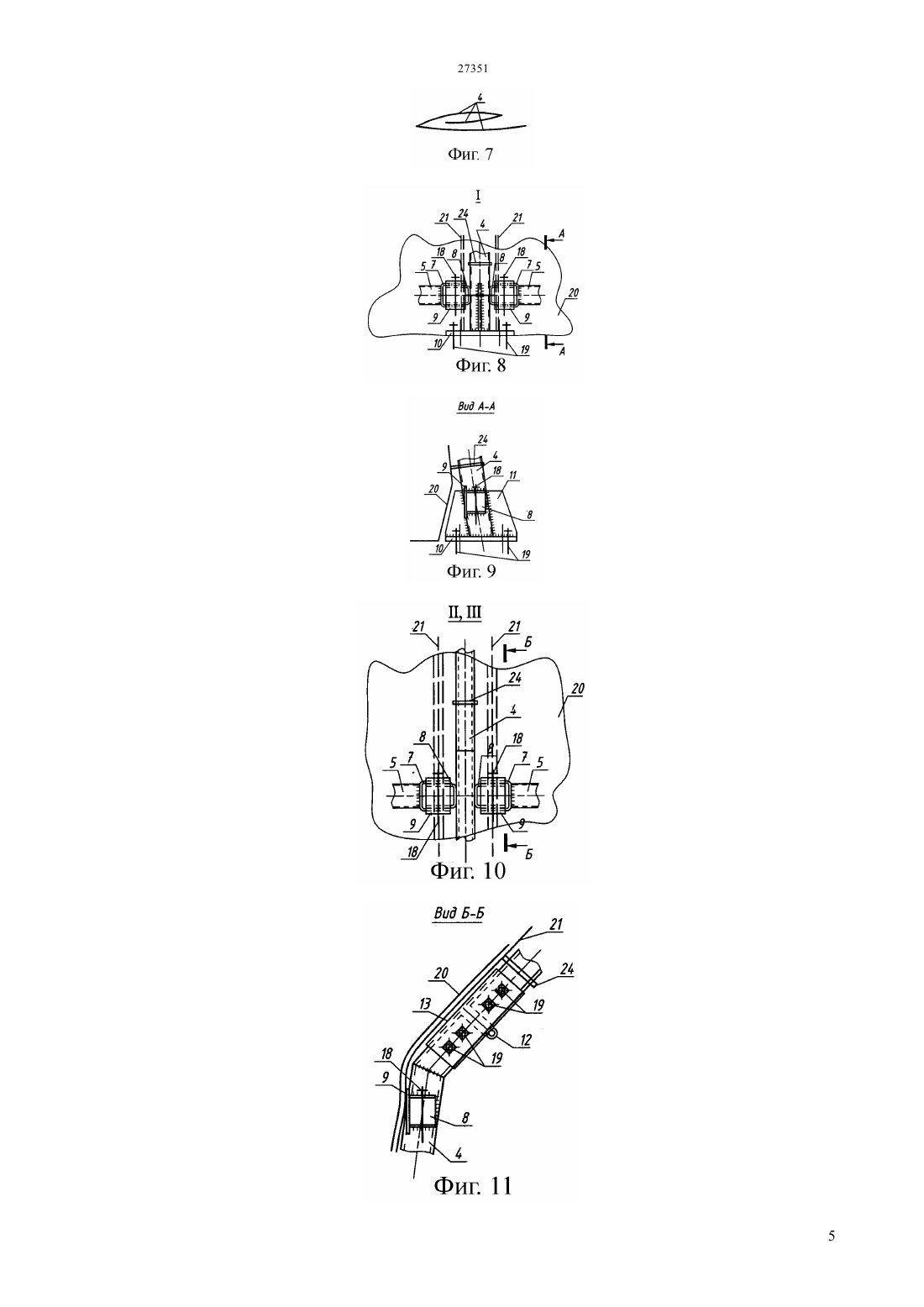

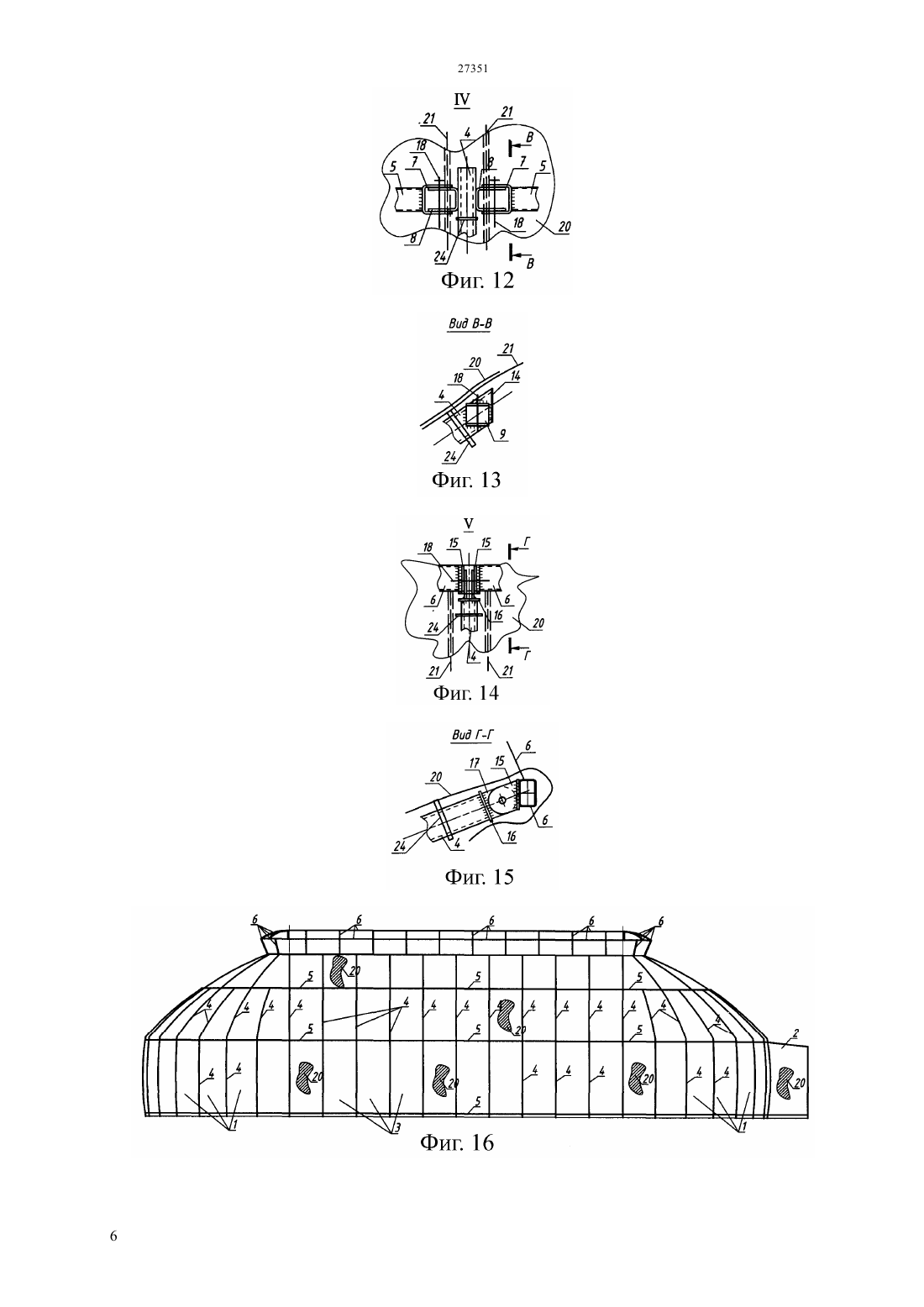

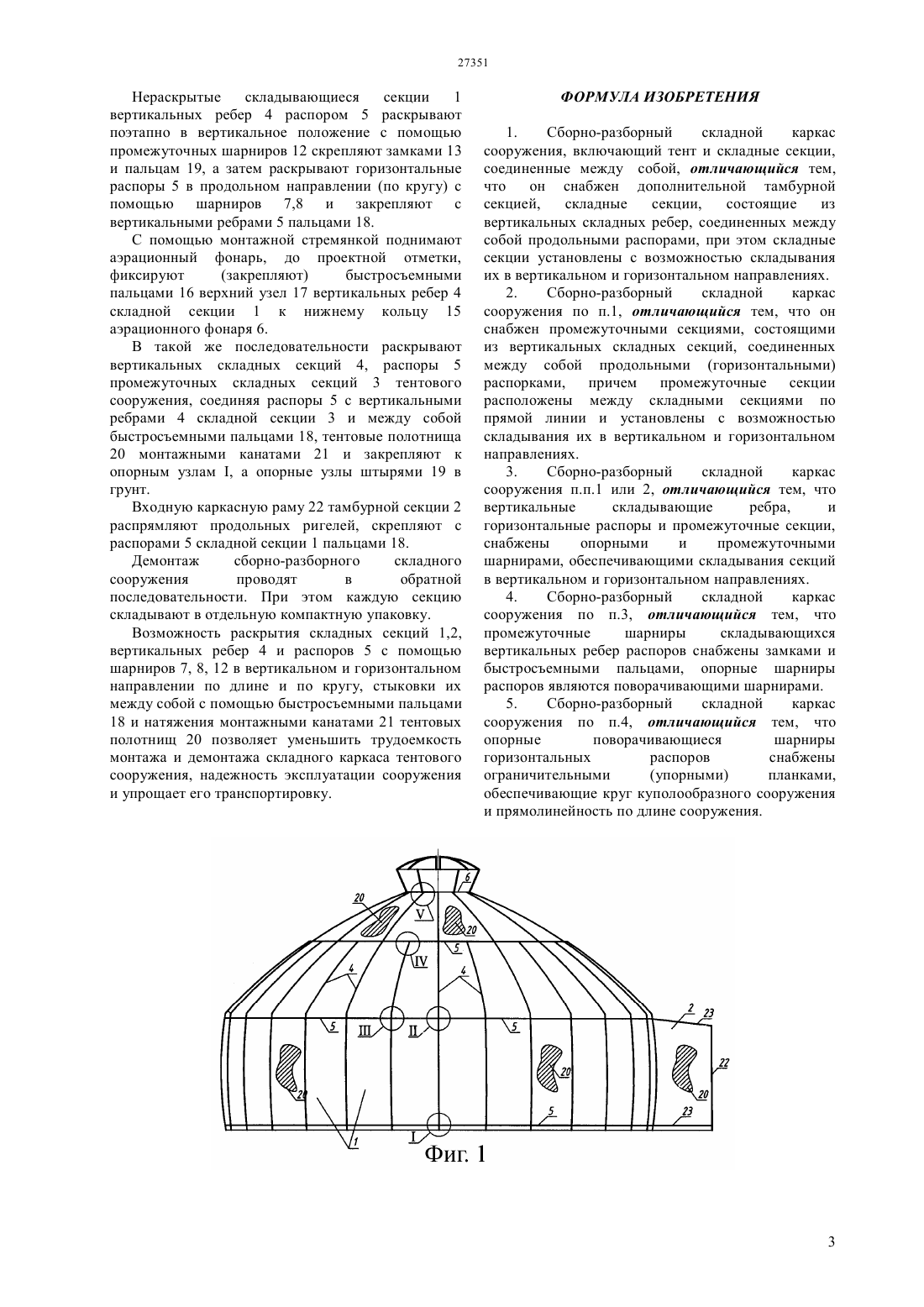

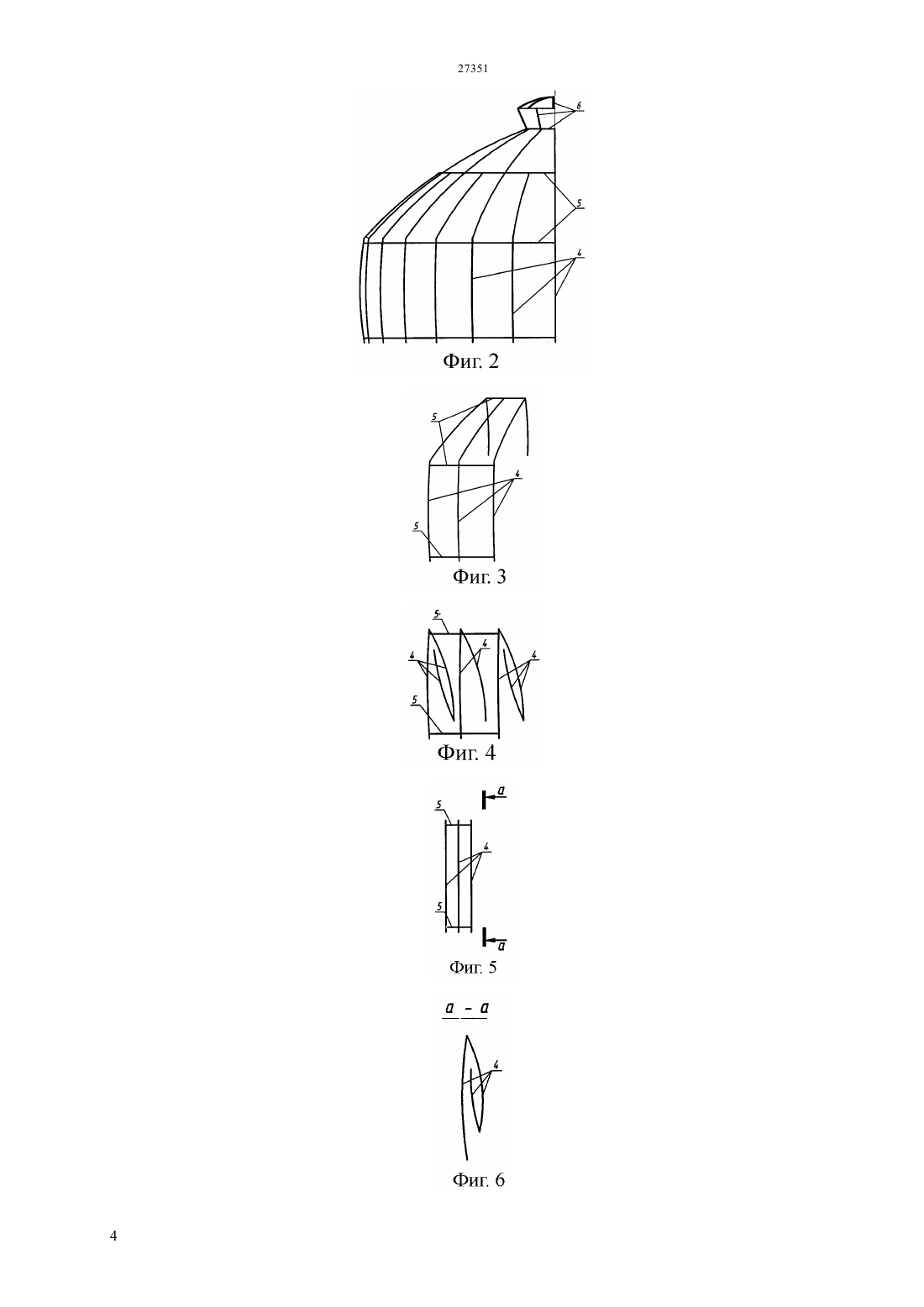

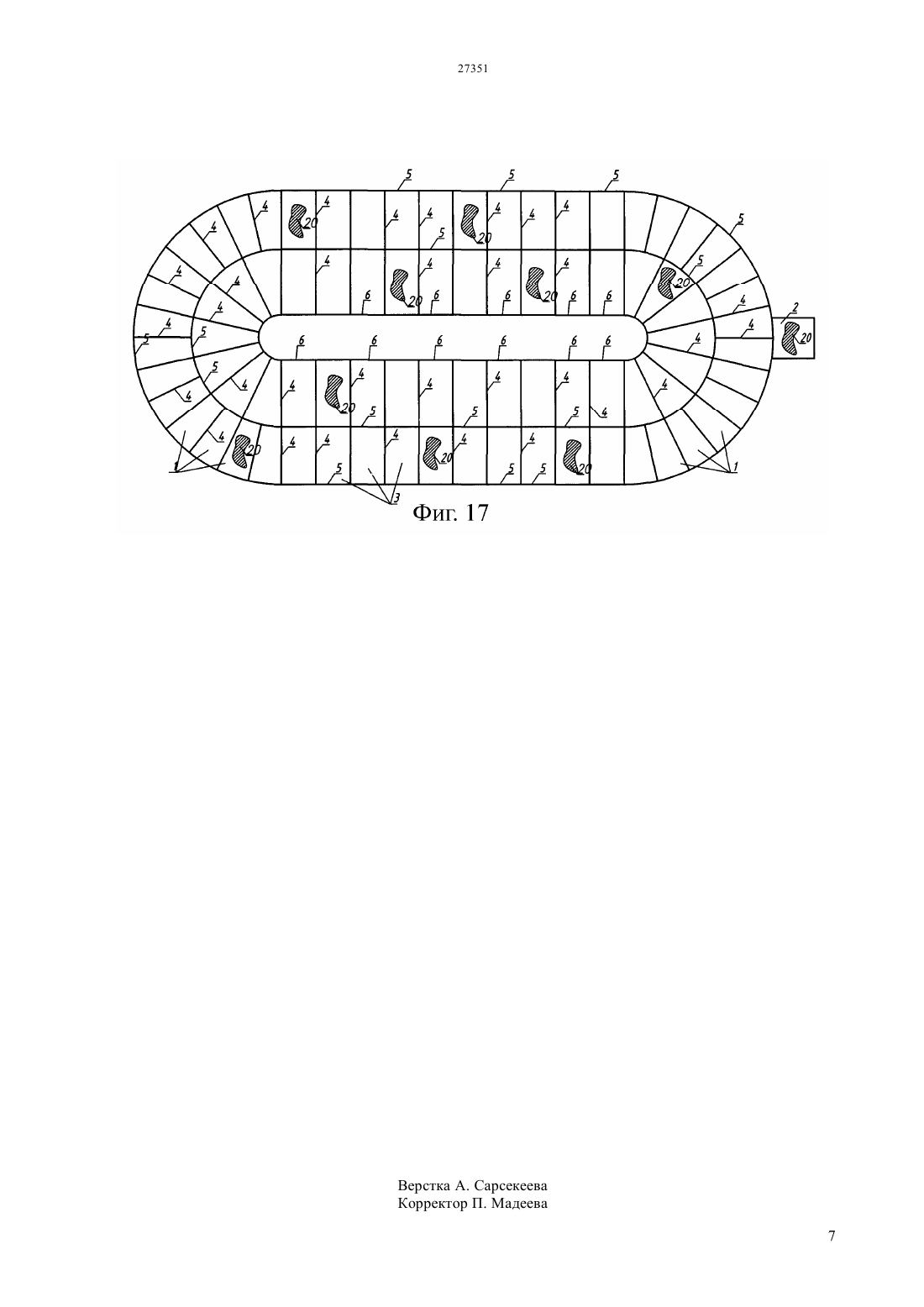

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ собой по кругу или по длине сооружений промежуточными распорками,имеющимися опорных шарниров с замками и быстросъемными пальцами. Тем самым упрощается конструкция складного каркаса сооружения и одновременно обеспечивается надежность соединения между собой. Расширяются функциональные возможности за счет расположения из отдельных отправочных складывающихся секций по кругу в виде купола(юрты) или по прямой длине удлиненного сооружения с уменьшенной массой и транспортного габарита.(76) Байтурсунов Диас Мадиевич Кусаинов Амерлан Айдарбекович Аманжолов Елдес Канатбекович Аймагамбетова Зауре Туленовна Шураева Гульжан Диасовна(57) Сборно-разборный складной каркас сооружения относится к строительству мобильных складных тентовых сооружений. Он содержит из складных вертикальных ребер из тонкостенных прямоугольных профилей соединенных между Изобретение относится к строительству тентовых сооружений, а именно к сборноразборным складным быстровозводимым мобильным универсальным сооружениям и может быть использовано в качестве временных административно-бытовых, жилых помещений для отгонного овцеводств, военнослужащих и населения в полевых условиях, во время ликвидации последствии чрезвычайных ситуаций, организации вахтовых поселков, туристических, лагерных баз, в сельском и животноводческом хозяйстве и т.д. Известен складной каркас укрытия, включающий тент с анкерными и промежуточными секциями,трособлочными системами трансформации каркасов и складных рам промежуточных секций (А.с. СССР 1675532 А 1, кл. Е 04 21/14, 1991). Недостатком данного складной каркас укрытия является техническая сложность обеспечения устойчивости и пространственной жесткости при трансформации каркаса и складных рам, сложность конструкции трособлочной системы и неудобство при перевозке. Технический результат изобретения - упрощение конструкции складной каркас укрытия с одновременным повышением надежности,расширение функциональных возможностей за счет расположения отдельных складывающихся секций по прямой линии или по кругу с уменьшением массы и транспортного габарита. Достигается это тем, что складной каркас тентового сооружения по -варианту исполнения содержится из складывающиеся секции по вертикали и горизонтали,состоящие из вертикальных ребер и горизонтальных распоров с тентовыми полотнищами, соединенных между собой быстро разъемными пальцами расположенных по кругу в виде куполообразного сооружения, а также из тамбурной секции имеющиеся раму,ригели с тентовыми полотнищами, причем вертикальные ребра и горизонтальные распоры снабжены опорными шарнирами с замками,обеспечивающие складывания в вертикальном и горизонтальном направлении и укрепленных штырями в опорных узлах оснований. Соединенные складывающиеся секции между собой по кругу образовывает фактически в виде юрты соединенной к ней тамбурная секция. Указанный технический результат может,достигнут и другим вариантом выполнения складного каркаса присоединенного к середине тентового сооружения по прямой линии промежуточными секциями,состоящие из вертикальных ребер, соединенных между собой продольными распорами, при этом секции установлены с возможностью складывания их в вертикальном и горизонтальном направлениях. На фиг.1 изображен сборно-разборный складной каркас сооружения ( вариант) в рабочем положении, вид с боку на фиг.2,3,4,5,6 складывающиеся секции 1 состоящая из вертикальных ребер 4, горизонтальных распоров 5 в процессе складывания в вертикальном и 2 продольном направлениях (при этом на фиг. 6 представлена сложенная секция-вид слева фиг. 5) на фиг.7-тоже, в сложенном состоянии в горизонтальном положении 8-узелна фиг.1 на фиг.9-вид А на фиг.8 на фиг.10 - узлы ,на фиг.1 на фиг.11 - вид. Б на фиг.10 на фиг. 12 - узелна фиг.1 на фиг.13 - вид. В на фиг.12 на фиг.14 узелна фиг.1 на фиг.15 - вид. Г на фиг.14 на фиг.16 - складной каркас сооружения (другой вариант) с дополнительными секциями,расположенными между половины по кругу, или по прямой линии в рабочем положении, вид сбоку на фиг. 17- складной каркас сооружения со секциями,по прямой линии, вид сверху. Сборно-разборный складной каркас тентового сооружения состоит 1. из состыкованных между собой складывающихся 1, тамбурной 2 секцией и аэрационным фонарем (шанырак)-6 2. удлиненный по длине каркас из складывающихся 1, тамбурной 2 и промежуточных 3 секцией и аэрационными фонарями-6. Складывающаяся секция 1 сооружения выполнена в виде, ребристо -кольцевого купола шарнирно закрепленных вертикальных ребер 4,горизонтальных распоров 5 и закрепленных на опорных узлах(внизу) оснований и на нижнем кольце аэрационного фонаря(верху) шанырака пальцам 18 и тентовые полотнища 20 закреплены петлями 7 к вертикальным ребрам 4 горизонтальным кольцам 5. Опорный узелимеет вертикальные косынки 11 и опорную плиту 10 фиксируемые штырями 18 в грунт. Вертикальные складные ребра 4 складных секции 1 соединены между собой в 2-х местах шарнирами 12 и замками 13 с быстросъемными пальцами 19 и тентовые полотнища 20 монтажными канатами 21. Распоры 5 соединены с вертикальными ребрами 4 опорными поворотными шарнирам 7 с ограничительными вертикальными планками 9 по горизонтали. Тамбурная секция 2 содержитвходную каркасную раму 22, продольные ригели 23, которые скреплены к складной секции 1 пальцами 18 тентовое полотнище 20. Промежуточная секция 1 состоит из вертикальных складывающихся ребер 4 продольных распоров 5 с замками 13 и тентовые полотнищ 20,скрепленного петлями 24 и монтажными канатами 21. Промежуточные секции 3 расположены между складывающимися секциями 1 по кругу и соединены между собой опорными шарнирами 7,8 продольного распора 5. Монтаж сборно-разборного каркаса тентового сооружения осуществляется следующим образом. Сложенные складные секции 1 с тентовыми полотнищами., устанавливаются в вертикальном положении по кругу ( - вариант), распрямляют с помощью шарниров 7,8 горизонтальных распоров 5 складных секций 1 с тентом 20 в горизонтальном направлении до упора ограничительной планки 9,фиксируют между собой быстросъемными пальцами 18 по кругу. Нераскрытые складывающиеся секции 1 вертикальных ребер 4 распором 5 раскрывают поэтапно в вертикальное положение с помощью промежуточных шарниров 12 скрепляют замками 13 и пальцам 19, а затем раскрывают горизонтальные распоры 5 в продольном направлении (по кругу) с помощью шарниров 7,8 и закрепляют с вертикальными ребрами 5 пальцами 18. С помощью монтажной стремянкой поднимают аэрационный фонарь, до проектной отметки,фиксируют(закрепляют) быстросъемными пальцами 16 верхний узел 17 вертикальных ребер 4 складной секции 1 к нижнему кольцу 15 аэрационного фонаря 6. В такой же последовательности раскрывают вертикальных складных секций 4, распоры 5 промежуточных складных секций 3 тентового сооружения, соединяя распоры 5 с вертикальными ребрами 4 складной секции 3 и между собой быстросъемными пальцами 18, тентовые полотнища 20 монтажными канатами 21 и закрепляют к опорным узлам , а опорные узлы штырями 19 в грунт. Входную каркасную раму 22 тамбурной секции 2 распрямляют продольных ригелей, скрепляют с распорами 5 складной секции 1 пальцами 18. Демонтаж сборно-разборного складного сооружения проводят в обратной последовательности. При этом каждую секцию складывают в отдельную компактную упаковку. Возможность раскрытия складных секций 1,2,вертикальных ребер 4 и распоров 5 с помощью шарниров 7, 8, 12 в вертикальном и горизонтальном направлении по длине и по кругу, стыковки их между собой с помощью быстросъемными пальцами 18 и натяжения монтажными канатами 21 тентовых полотнищ 20 позволяет уменьшить трудоемкость монтажа и демонтажа складного каркаса тентового сооружения, надежность эксплуатации сооружения и упрощает его транспортировку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сборно-разборный складной каркас сооружения, включающий тент и складные секции,соединенные между собой, отличающийся тем,что он снабжен дополнительной тамбурной секцией,складные секции,состоящие из вертикальных складных ребер, соединенных между собой продольными распорами, при этом складные секции установлены с возможностью складывания их в вертикальном и горизонтальном направлениях. 2. Сборно-разборный складной каркас сооружения по п.1, отличающийся тем, что он снабжен промежуточными секциями, состоящими из вертикальных складных секций, соединенных между собой продольными (горизонтальными) распорками, причем промежуточные секции расположены между складными секциями по прямой линии и установлены с возможностью складывания их в вертикальном и горизонтальном направлениях. 3. Сборно-разборный складной каркас сооружения п.п.1 или 2, отличающийся тем, что вертикальные складывающие ребра,и горизонтальные распоры и промежуточные секции,снабжены опорными и промежуточными шарнирами, обеспечивающими складывания секций в вертикальном и горизонтальном направлениях. 4. Сборно-разборный складной каркас сооружения по п.3, отличающийся тем, что промежуточные шарниры складывающихся вертикальных ребер распоров снабжены замками и быстросъемными пальцами, опорные шарниры распоров являются поворачивающими шарнирами. 5. Сборно-разборный складной каркас сооружения по п.4, отличающийся тем, что опорные поворачивающиеся шарниры горизонтальных распоров снабжены ограничительными(упорными) планками,обеспечивающие круг куполообразного сооружения и прямолинейность по длине сооружения.
