Стенд для изготовления предварительно напряженных железобетонных изделий

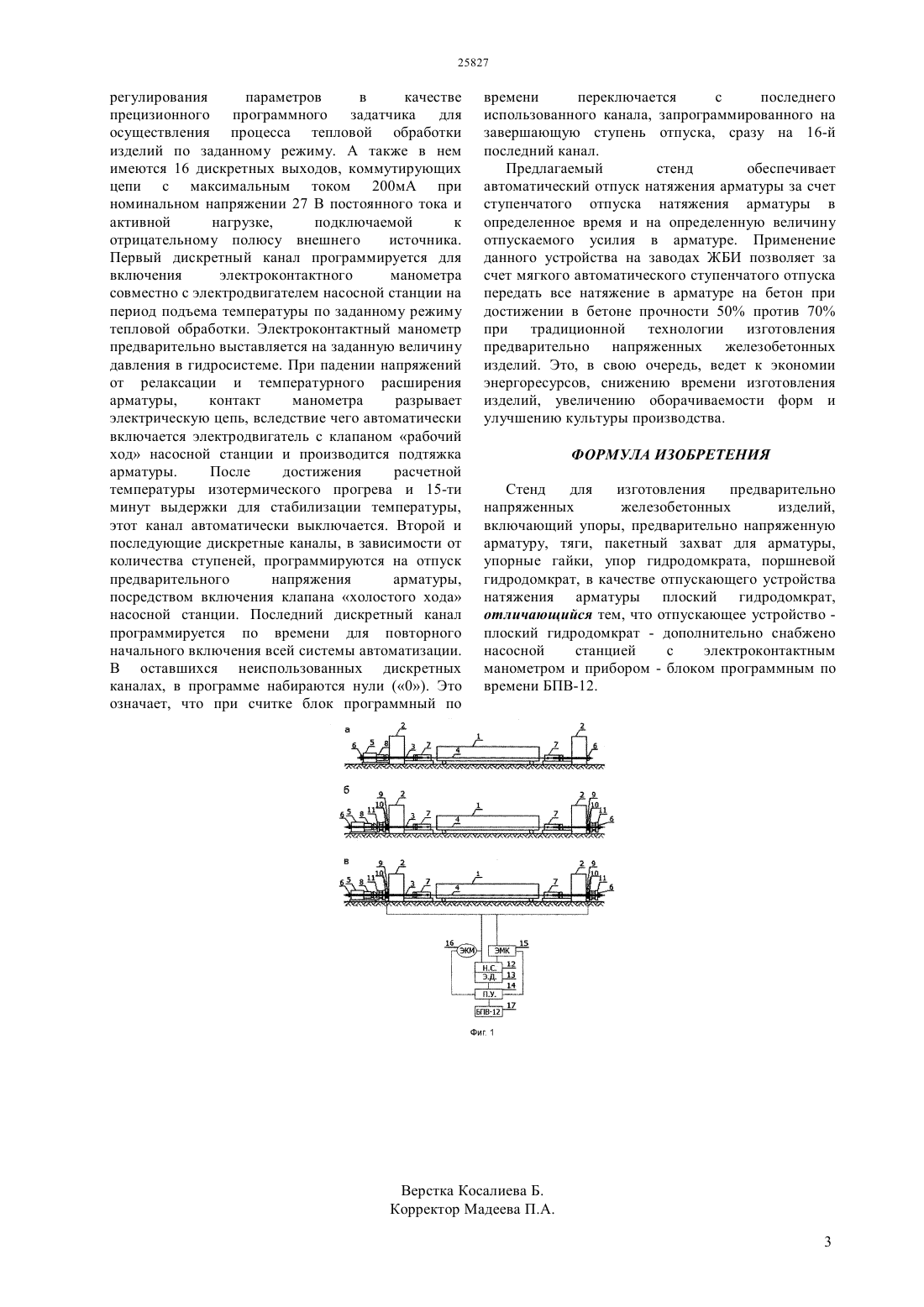

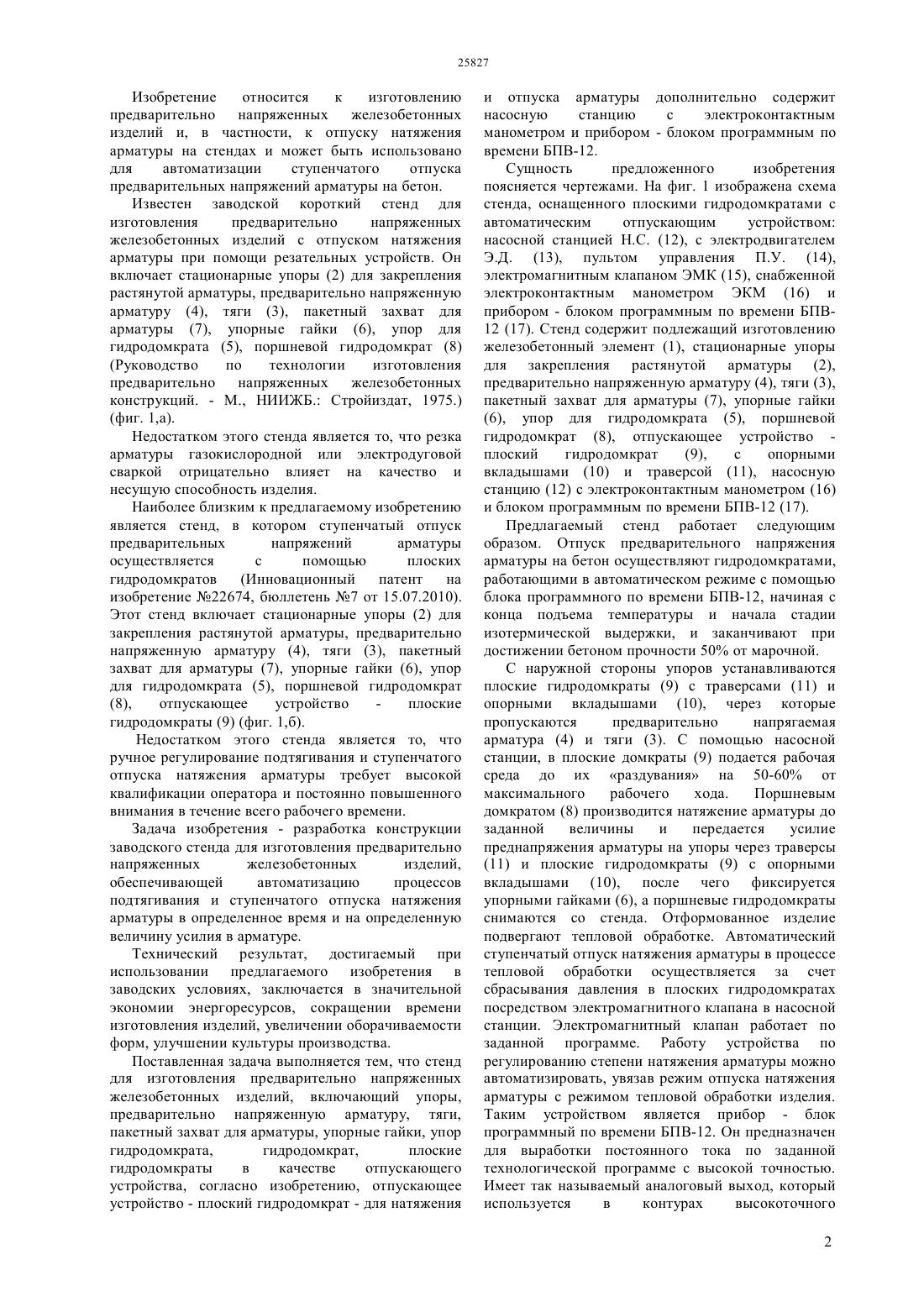

(51) 04 21/12 (2011.01) 28 23/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ блоком программным по времени БПВ-12 (17). Стенд содержит стационарные упоры для закрепления растянутой арматуры(2),предварительно напряженную арматуру (4), тяги (3),пакетный захват для арматуры (7), упорные гайки(6), упор для гидродомкрата (5), поршневой гидродомкрат (8), отпускающее устройство плоский гидродомкрат (9), с опорными вкладышами(10) и траверсой (11), насосную станцию (12) с электроконтактным манометром (16) и блоком программным по времени БПВ-12 (17). Предлагаемый стенд обеспечивает автоматический отпуск натяжения арматуры за счет ступенчатого отпуска натяжения арматуры в определенное время и на определенную величину отпускаемого усилия в арматуре. Применение данного устройства на заводах ЖБИ позволяет за счет мягкого автоматического ступенчатого отпуска передать все натяжение в арматуре на бетон при достижении в бетоне прочности 50 против 70 при традиционной технологии изготовления предварительно напряженных железобетонных изделий. Это в свою очередь ведет к экономии энергоресурсов, снижению времени изготовления изделий, увеличению оборачиваемости форм и улучшению культуры производства.(72) Шукен Бахытбек Исламович Мамонтов Юрий Алексеевич Чалабаев Берик Мирзабекович Шукенов Ислам Исмаилович(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Инновационный патент РК 22674, кл. 04 21/12, 2010(54) СТЕНД ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ(57) Изобретение относится к изготовлению предварительно напряженных железобетонных изделий и, в частности, для отпуска натяжения арматуры на стендах и может быть использовано для автоматизации ступенчатого отпуска предварительных напряжений арматуры на бетон. Стенд оснащен плоскими гидродомкратами с автоматическим отпускающим устройством насосной станцией Изобретение относится к изготовлению предварительно напряженных железобетонных изделий и, в частности, к отпуску натяжения арматуры на стендах и может быть использовано для автоматизации ступенчатого отпуска предварительных напряжений арматуры на бетон. Известен заводской короткий стенд для изготовления предварительно напряженных железобетонных изделий с отпуском натяжения арматуры при помощи резательных устройств. Он включает стационарные упоры (2) для закрепления растянутой арматуры, предварительно напряженную арматуру (4), тяги (3), пакетный захват для арматуры (7), упорные гайки (6), упор для гидродомкрата (5), поршневой гидродомкрат (8)(Руководство по технологии изготовления предварительно напряженных железобетонных конструкций. - М., НИИЖБ. Стройиздат, 1975.)(фиг. 1,а). Недостатком этого стенда является то, что резка арматуры газокислородной или электродуговой сваркой отрицательно влияет на качество и несущую способность изделия. Наиболее близким к предлагаемому изобретению является стенд, в котором ступенчатый отпуск предварительных напряжений арматуры осуществляется с помощью плоских гидродомкратов(Инновационный патент на изобретение 22674, бюллетень 7 от 15.07.2010). Этот стенд включает стационарные упоры (2) для закрепления растянутой арматуры, предварительно напряженную арматуру (4), тяги (3), пакетный захват для арматуры (7), упорные гайки (6), упор для гидродомкрата (5), поршневой гидродомкрат(8),отпускающее устройство плоские гидродомкраты (9) (фиг. 1,б). Недостатком этого стенда является то, что ручное регулирование подтягивания и ступенчатого отпуска натяжения арматуры требует высокой квалификации оператора и постоянно повышенного внимания в течение всего рабочего времени. Задача изобретения - разработка конструкции заводского стенда для изготовления предварительно напряженных железобетонных изделий,обеспечивающей автоматизацию процессов подтягивания и ступенчатого отпуска натяжения арматуры в определенное время и на определенную величину усилия в арматуре. Технический результат, достигаемый при использовании предлагаемого изобретения в заводских условиях, заключается в значительной экономии энергоресурсов, сокращении времени изготовления изделий, увеличении оборачиваемости форм, улучшении культуры производства. Поставленная задача выполняется тем, что стенд для изготовления предварительно напряженных железобетонных изделий, включающий упоры,предварительно напряженную арматуру, тяги,пакетный захват для арматуры, упорные гайки, упор гидродомкрата,гидродомкрат,плоские гидродомкраты в качестве отпускающего устройства, согласно изобретению, отпускающее устройство - плоский гидродомкрат - для натяжения и отпуска арматуры дополнительно содержит насосную станцию с электроконтактным манометром и прибором - блоком программным по времени БПВ-12. Сущность предложенного изобретения поясняется чертежами. На фиг. 1 изображена схема стенда, оснащенного плоскими гидродомкратами с автоматическим отпускающим устройством насосной станцией Н.С. (12), с электродвигателем Э.Д. (13), пультом управления П.У. (14),электромагнитным клапаном ЭМК (15), снабженной электроконтактным манометром ЭКМ (16) и прибором - блоком программным по времени БПВ 12 (17). Стенд содержит подлежащий изготовлению железобетонный элемент (1), стационарные упоры для закрепления растянутой арматуры (2),предварительно напряженную арматуру (4), тяги (3),пакетный захват для арматуры (7), упорные гайки(6), упор для гидродомкрата (5), поршневой гидродомкрат (8), отпускающее устройство плоский гидродомкрат(9),с опорными вкладышами (10) и траверсой (11), насосную станцию (12) с электроконтактным манометром (16) и блоком программным по времени БПВ-12 (17). Предлагаемый стенд работает следующим образом. Отпуск предварительного напряжения арматуры на бетон осуществляют гидродомкратами,работающими в автоматическом режиме с помощью блока программного по времени БПВ-12, начиная с конца подъема температуры и начала стадии изотермической выдержки, и заканчивают при достижении бетоном прочности 50 от марочной. С наружной стороны упоров устанавливаются плоские гидродомкраты (9) с траверсами (11) и опорными вкладышами (10), через которые пропускаются предварительно напрягаемая арматура (4) и тяги (3). С помощью насосной станции, в плоские домкраты (9) подается рабочая среда до их раздувания на 50-60 от максимального рабочего хода. Поршневым домкратом (8) производится натяжение арматуры до заданной величины и передается усилие преднапряжения арматуры на упоры через траверсы(11) и плоские гидродомкраты (9) с опорными вкладышами (10), после чего фиксируется упорными гайками (6), а поршневые гидродомкраты снимаются со стенда. Отформованное изделие подвергают тепловой обработке. Автоматический ступенчатый отпуск натяжения арматуры в процессе тепловой обработки осуществляется за счет сбрасывания давления в плоских гидродомкратах посредством электромагнитного клапана в насосной станции. Электромагнитный клапан работает по заданной программе. Работу устройства по регулированию степени натяжения арматуры можно автоматизировать, увязав режим отпуска натяжения арматуры с режимом тепловой обработки изделия. Таким устройством является прибор - блок программный по времени БПВ-12. Он предназначен для выработки постоянного тока по заданной технологической программе с высокой точностью. Имеет так называемый аналоговый выход, который используется в контурах высокоточного 2 регулирования параметров в качестве прецизионного программного задатчика для осуществления процесса тепловой обработки изделий по заданному режиму. А также в нем имеются 16 дискретных выходов, коммутирующих цепи с максимальным током 200 мА при номинальном напряжении 27 В постоянного тока и активной нагрузке,подключаемой к отрицательному полюсу внешнего источника. Первый дискретный канал программируется для включения электроконтактного манометра совместно с электродвигателем насосной станции на период подъема температуры по заданному режиму тепловой обработки. Электроконтактный манометр предварительно выставляется на заданную величину давления в гидросистеме. При падении напряжений от релаксации и температурного расширения арматуры,контакт манометра разрывает электрическую цепь, вследствие чего автоматически включается электродвигатель с клапаном рабочий ход насосной станции и производится подтяжка арматуры. После достижения расчетной температуры изотермического прогрева и 15-ти минут выдержки для стабилизации температуры,этот канал автоматически выключается. Второй и последующие дискретные каналы, в зависимости от количества ступеней, программируются на отпуск предварительного напряжения арматуры,посредством включения клапана холостого хода насосной станции. Последний дискретный канал программируется по времени для повторного начального включения всей системы автоматизации. В оставшихся неиспользованных дискретных каналах, в программе набираются нули (0). Это означает, что при считке блок программный по времени переключается с последнего использованного канала, запрограммированного на завершающую ступень отпуска, сразу на 16-й последний канал. Предлагаемый стенд обеспечивает автоматический отпуск натяжения арматуры за счет ступенчатого отпуска натяжения арматуры в определенное время и на определенную величину отпускаемого усилия в арматуре. Применение данного устройства на заводах ЖБИ позволяет за счет мягкого автоматического ступенчатого отпуска передать все натяжение в арматуре на бетон при достижении в бетоне прочности 50 против 70 при традиционной технологии изготовления предварительно напряженных железобетонных изделий. Это, в свою очередь, ведет к экономии энергоресурсов, снижению времени изготовления изделий, увеличению оборачиваемости форм и улучшению культуры производства. ФОРМУЛА ИЗОБРЕТЕНИЯ Стенд для изготовления предварительно напряженных железобетонных изделий,включающий упоры, предварительно напряженную арматуру, тяги, пакетный захват для арматуры,упорные гайки, упор гидродомкрата, поршневой гидродомкрат, в качестве отпускающего устройства натяжения арматуры плоский гидродомкрат,отличающийся тем, что отпускающее устройство плоский гидродомкрат - дополнительно снабжено насосной станцией с электроконтактным манометром и прибором - блоком программным по времени БПВ-12.
