Распылительная сушильная установка

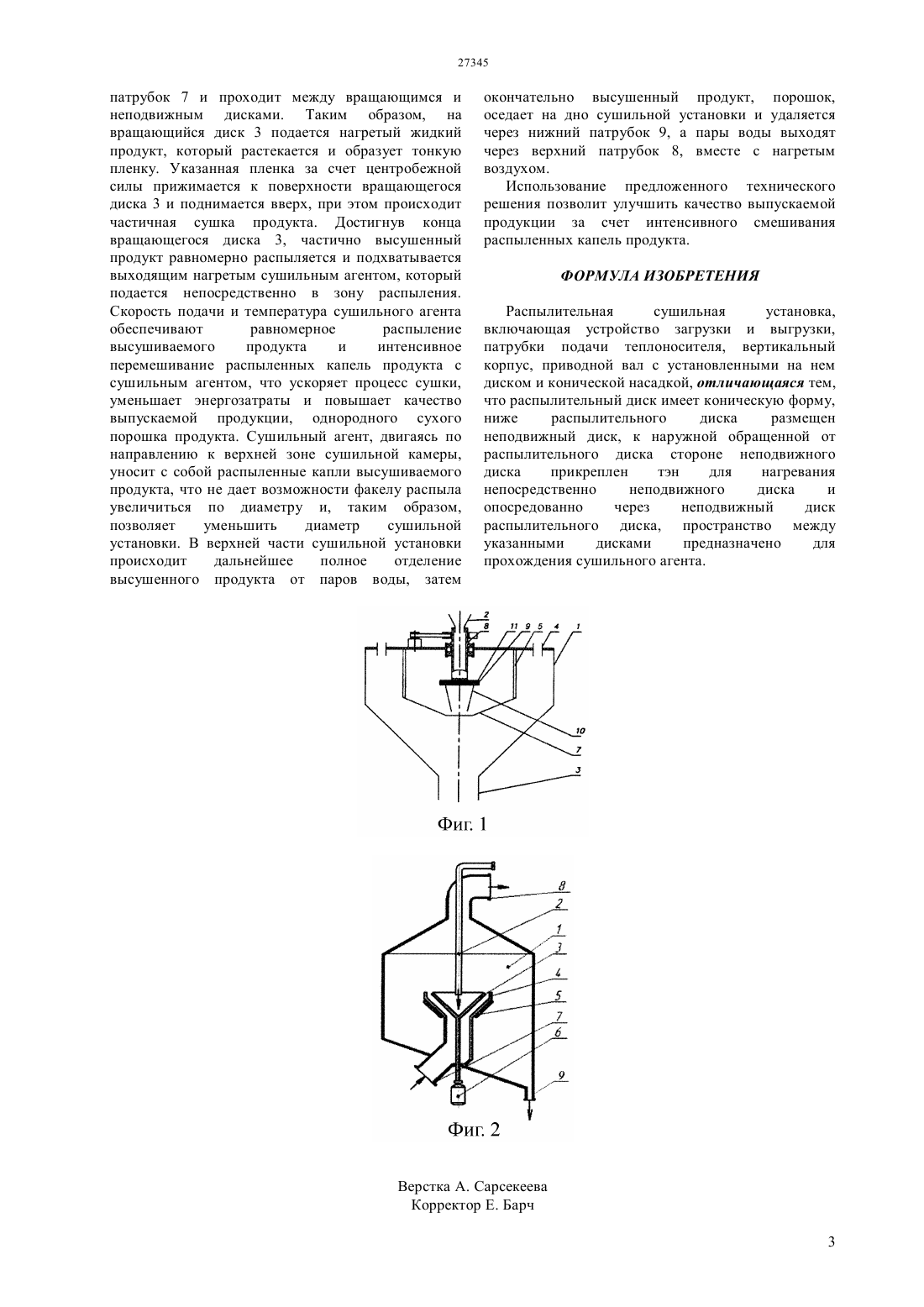

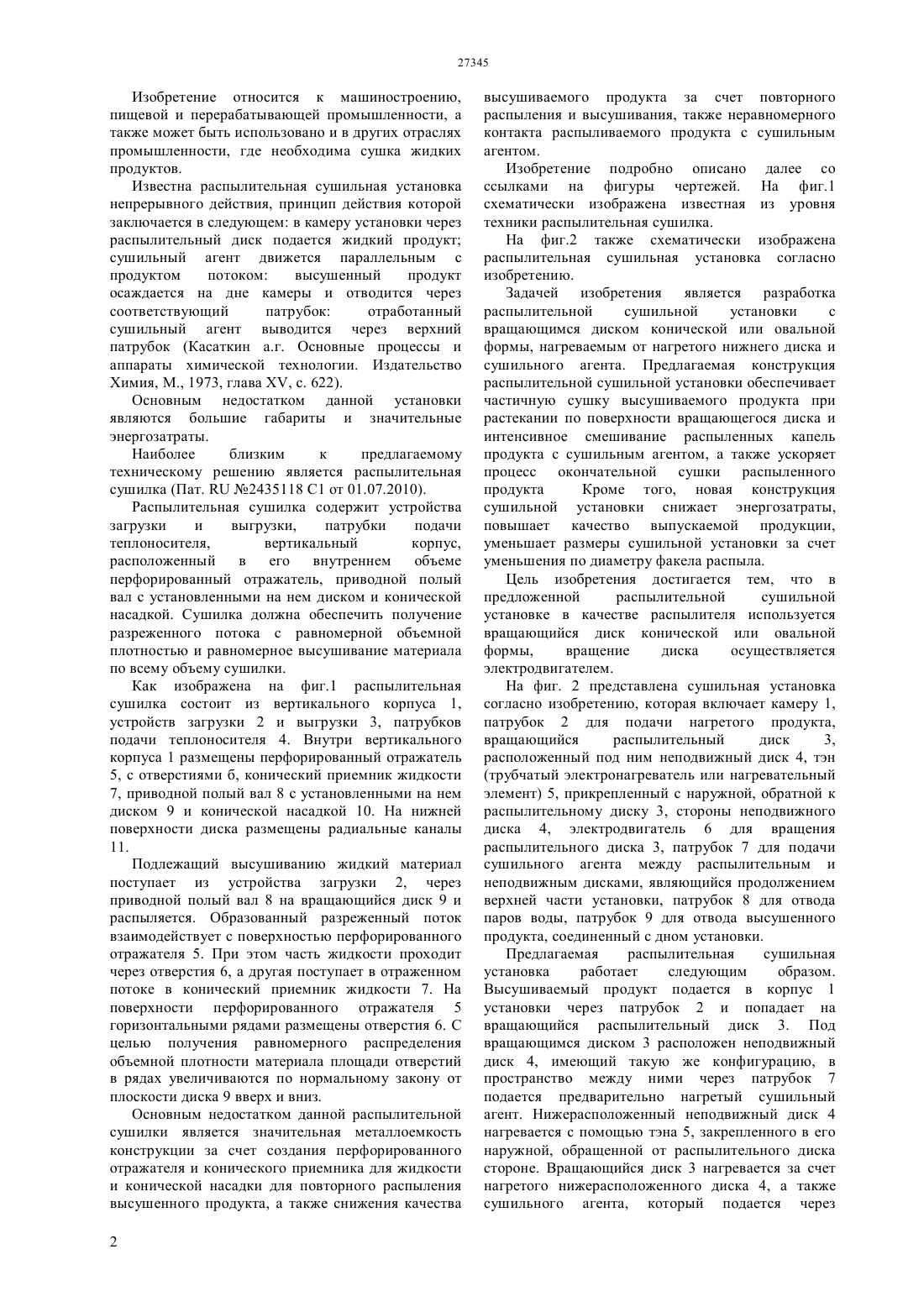

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вращающимся диском конической формы,нагреваемый от нагретого нижнего диска и сушильного агента, что обеспечивает частичную сушку высушиваемого продукта при растекании на поверхности вращающегося диска и интенсивное смешивание распыленных капель продукта с сушильным агентом, а также ускоряет процесс окончательной сушки распыленного продукта с получением его порошка. Новая конструкция сушильной установки снижает энергозатраты,повышает качество выпускаемой продукции,уменьшает размеры сушильной установки за счет уменьшения по диаметру факела распыла.(72) Чоманов Уришбай Чоманович Тултабаева Тамара Чумановна(57) Изобретение относится к машиностроению,пищевой и перерабатывающей промышленности, а также может быть использовано и в других отраслях промышленности, где необходима сушка жидких продуктов. Целью изобретения является разработка распылительной сушильной установки с Изобретение относится к машиностроению,пищевой и перерабатывающей промышленности, а также может быть использовано и в других отраслях промышленности, где необходима сушка жидких продуктов. Известна распылительная сушильная установка непрерывного действия, принцип действия которой заключается в следующем в камеру установки через распылительный диск подается жидкий продукт сушильный агент движется параллельным с продуктом потоком высушенный продукт осаждается на дне камеры и отводится через соответствующий патрубок отработанный сушильный агент выводится через верхний патрубок (Касаткин а.г. Основные процессы и аппараты химической технологии. Издательство Химия, М., 1973, глава , с. 622). Основным недостатком данной установки являются большие габариты и значительные энергозатраты. Наиболее близким к предлагаемому техническому решению является распылительная сушилка (Пат.2435118 С 1 от 01.07.2010). Распылительная сушилка содержит устройства загрузки и выгрузки,патрубки подачи теплоносителя,вертикальный корпус,расположенный в его внутреннем объеме перфорированный отражатель, приводной полый вал с установленными на нем диском и конической насадкой. Сушилка должна обеспечить получение разреженного потока с равномерной объемной плотностью и равномерное высушивание материала по всему объему сушилки. Как изображена на фиг.1 распылительная сушилка состоит из вертикального корпуса 1,устройств загрузки 2 и выгрузки 3, патрубков подачи теплоносителя 4. Внутри вертикального корпуса 1 размещены перфорированный отражатель 5, с отверстиями б, конический приемник жидкости 7, приводной полый вал 8 с установленными на нем диском 9 и конической насадкой 10. На нижней поверхности диска размещены радиальные каналы 11. Подлежащий высушиванию жидкий материал поступает из устройства загрузки 2, через приводной полый вал 8 на вращающийся диск 9 и распыляется. Образованный разреженный поток взаимодействует с поверхностью перфорированного отражателя 5. При этом часть жидкости проходит через отверстия 6, а другая поступает в отраженном потоке в конический приемник жидкости 7. На поверхности перфорированного отражателя 5 горизонтальными рядами размещены отверстия 6. С целью получения равномерного распределения объемной плотности материала площади отверстий в рядах увеличиваются по нормальному закону от плоскости диска 9 вверх и вниз. Основным недостатком данной распылительной сушилки является значительная металлоемкость конструкции за счет создания перфорированного отражателя и конического приемника для жидкости и конической насадки для повторного распыления высушенного продукта, а также снижения качества 2 высушиваемого продукта за счет повторного распыления и высушивания, также неравномерного контакта распыливаемого продукта с сушильным агентом. Изобретение подробно описано далее со ссылками на фигуры чертежей. На фиг.1 схематически изображена известная из уровня техники распылительная сушилка. На фиг.2 также схематически изображена распылительная сушильная установка согласно изобретению. Задачей изобретения является разработка распылительной сушильной установки с вращающимся диском конической или овальной формы, нагреваемым от нагретого нижнего диска и сушильного агента. Предлагаемая конструкция распылительной сушильной установки обеспечивает частичную сушку высушиваемого продукта при растекании по поверхности вращающегося диска и интенсивное смешивание распыленных капель продукта с сушильным агентом, а также ускоряет процесс окончательной сушки распыленного продукта Кроме того, новая конструкция сушильной установки снижает энергозатраты,повышает качество выпускаемой продукции,уменьшает размеры сушильной установки за счет уменьшения по диаметру факела распыла. Цель изобретения достигается тем, что в предложенной распылительной сушильной установке в качестве распылителя используется вращающийся диск конической или овальной формы,вращение диска осуществляется электродвигателем. На фиг. 2 представлена сушильная установка согласно изобретению, которая включает камеру 1,патрубок 2 для подачи нагретого продукта,вращающийся распылительный диск 3,расположенный под ним неподвижный диск 4, тэн(трубчатый электронагреватель или нагревательный элемент) 5, прикрепленный с наружной, обратной к распылительному диску 3, стороны неподвижного диска 4, электродвигатель 6 для вращения распылительного диска 3, патрубок 7 для подачи сушильного агента между распылительным и неподвижным дисками, являющийся продолжением верхней части установки, патрубок 8 для отвода паров воды, патрубок 9 для отвода высушенного продукта, соединенный с дном установки. Предлагаемая распылительная сушильная установка работает следующим образом. Высушиваемый продукт подается в корпус 1 установки через патрубок 2 и попадает на вращающийся распылительный диск 3. Под вращающимся диском 3 расположен неподвижный диск 4, имеющий такую же конфигурацию, в пространство между ними через патрубок 7 подается предварительно нагретый сушильный агент. Нижерасположенный неподвижный диск 4 нагревается с помощью тэна 5, закрепленного в его наружной, обращенной от распылительного диска стороне. Вращающийся диск 3 нагревается за счет нагретого нижерасположенного диска 4, а также сушильного агента, который подается через патрубок 7 и проходит между вращающимся и неподвижным дисками. Таким образом, на вращающийся диск 3 подается нагретый жидкий продукт, который растекается и образует тонкую пленку. Указанная пленка за счет центробежной силы прижимается к поверхности вращающегося диска 3 и поднимается вверх, при этом происходит частичная сушка продукта. Достигнув конца вращающегося диска 3, частично высушенный продукт равномерно распыляется и подхватывается выходящим нагретым сушильным агентом, который подается непосредственно в зону распыления. Скорость подачи и температура сушильного агента обеспечивают равномерное распыление высушиваемого продукта и интенсивное перемешивание распыленных капель продукта с сушильным агентом, что ускоряет процесс сушки,уменьшает энергозатраты и повышает качество выпускаемой продукции, однородного сухого порошка продукта. Сушильный агент, двигаясь по направлению к верхней зоне сушильной камеры,уносит с собой распыленные капли высушиваемого продукта, что не дает возможности факелу распыла увеличиться по диаметру и, таким образом,позволяет уменьшить диаметр сушильной установки. В верхней части сушильной установки происходит дальнейшее полное отделение высушенного продукта от паров воды, затем окончательно высушенный продукт, порошок,оседает на дно сушильной установки и удаляется через нижний патрубок 9, а пары воды выходят через верхний патрубок 8, вместе с нагретым воздухом. Использование предложенного технического решения позволит улучшить качество выпускаемой продукции за счет интенсивного смешивания распыленных капель продукта. ФОРМУЛА ИЗОБРЕТЕНИЯ Распылительная сушильная установка,включающая устройство загрузки и выгрузки,патрубки подачи теплоносителя, вертикальный корпус, приводной вал с установленными на нем диском и конической насадкой, отличающаяся тем,что распылительный диск имеет коническую форму,ниже распылительного диска размещен неподвижный диск, к наружной обращенной от распылительного диска стороне неподвижного диска прикреплен тэн для нагревания непосредственно неподвижного диска и опосредованно через неподвижный диск распылительного диска, пространство между указанными дисками предназначено для прохождения сушильного агента.
