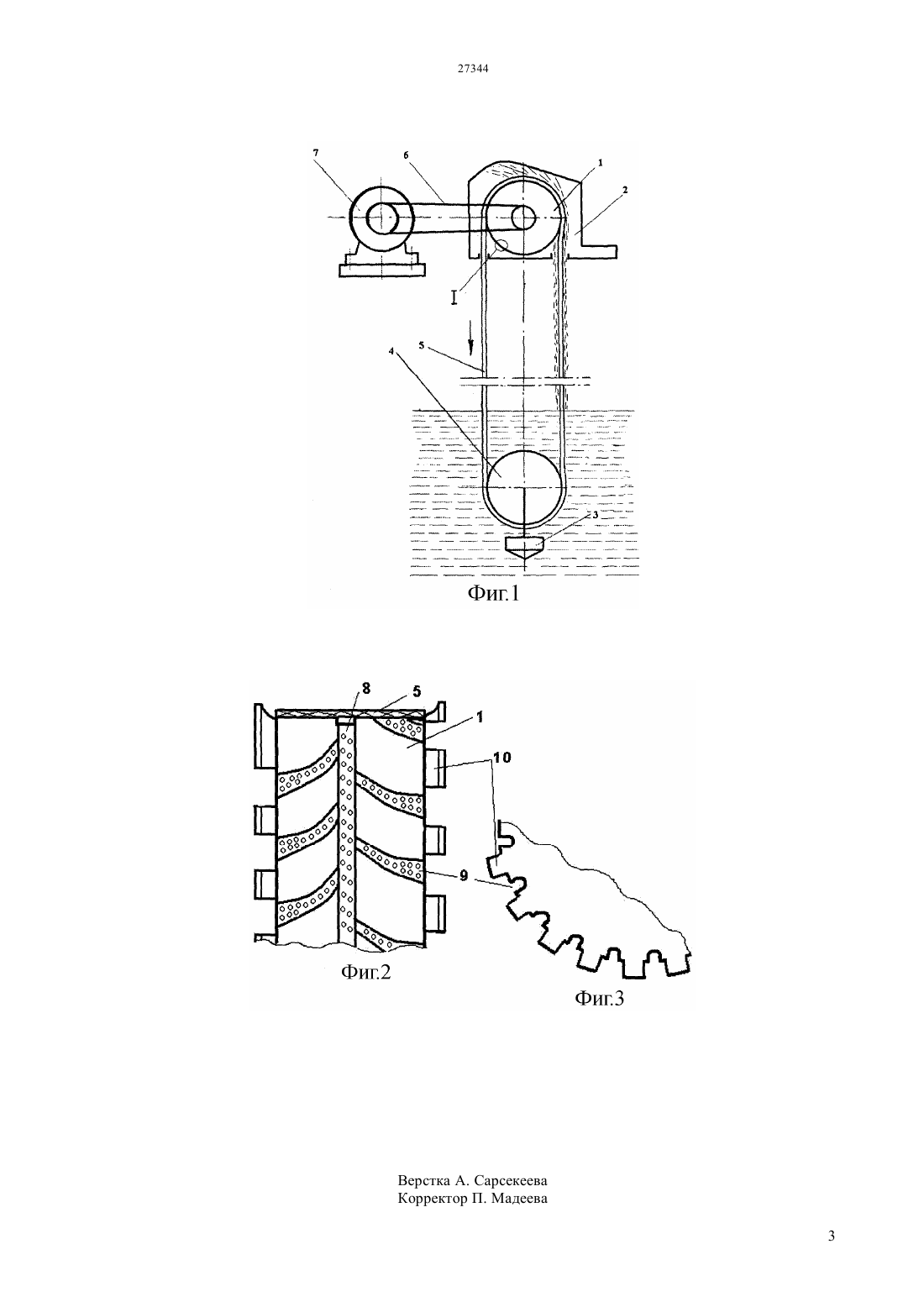

Ленточный водоподъемник

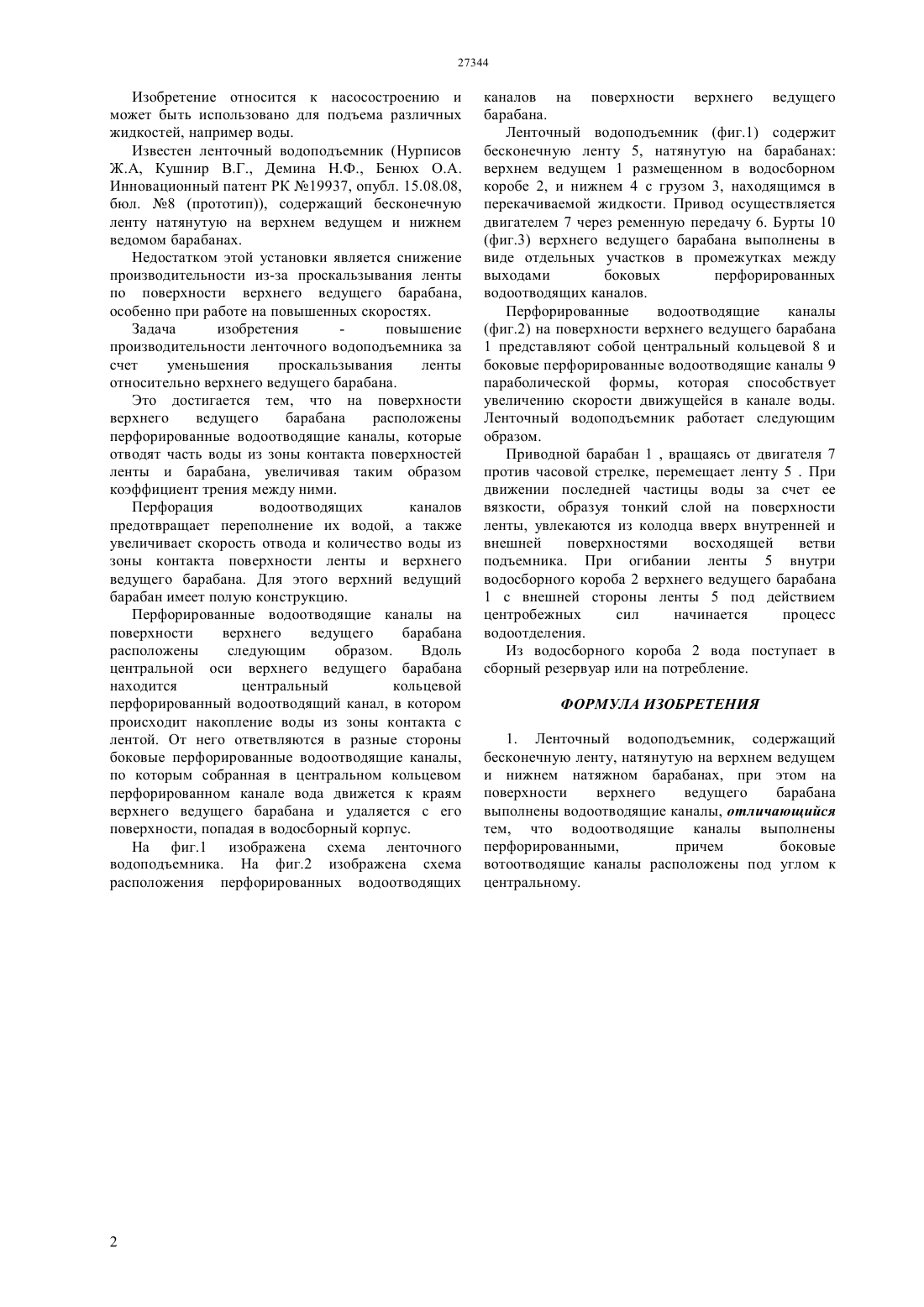

(51) 04 19/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения повышение производительности ленточного водоподъемника за счет уменьшения проскальзывания ленты относительно верхнего ведущего барабана. Технический результат от применения верхнего ведущего барабана с перфорированным водоотводящими каналами заключается в движении ленты с меньшим проскальзыванием по его поверхности по сравнению с прототипом. Ленточный водоподъемник,содержащий бесконечную ленту натянутую на верхнем ведущем и нижнем натяжном барабанах,согласно изобретению на поверхности верхнего ведущего барабана выполнены перфорированные водоотводящие каналы, а верхний ведущий барабан имеет полую конструкцию.(72) Кушнир Валентина Геннадьевна Бенюх Олег Анатольевич Парий Валерия Юрьевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(57) Изобретение относится к насосостроению, в частности, ленточный водоподъемник для подъема различных жидкостей, например воды. Изобретение относится к насосостроению и может быть использовано для подъема различных жидкостей, например воды. Известен ленточный водоподъемник (Нурписов Ж.А, Кушнир В.Г., Демина Н.Ф., Бенюх О.А. Инновационный патент РК 19937, опубл. 15.08.08,бюл. 8 (прототип, содержащий бесконечную ленту натянутую на верхнем ведущем и нижнем ведомом барабанах. Недостатком этой установки является снижение производительности из-за проскальзывания ленты по поверхности верхнего ведущего барабана,особенно при работе на повышенных скоростях. Задача изобретения повышение производительности ленточного водоподъемника за счет уменьшения проскальзывания ленты относительно верхнего ведущего барабана. Это достигается тем, что на поверхности верхнего ведущего барабана расположены перфорированные водоотводящие каналы, которые отводят часть воды из зоны контакта поверхностей ленты и барабана, увеличивая таким образом коэффициент трения между ними. Перфорация водоотводящих каналов предотвращает переполнение их водой, а также увеличивает скорость отвода и количество воды из зоны контакта поверхности ленты и верхнего ведущего барабана. Для этого верхний ведущий барабан имеет полую конструкцию. Перфорированные водоотводящие каналы на поверхности верхнего ведущего барабана расположены следующим образом. Вдоль центральной оси верхнего ведущего барабана находится центральный кольцевой перфорированный водоотводящий канал, в котором происходит накопление воды из зоны контакта с лентой. От него ответвляются в разные стороны боковые перфорированные водоотводящие каналы,по которым собранная в центральном кольцевом перфорированном канале вода движется к краям верхнего ведущего барабана и удаляется с его поверхности, попадая в водосборный корпус. На фиг.1 изображена схема ленточного водоподъемника. На фиг.2 изображена схема расположения перфорированных водоотводящих каналов на поверхности верхнего ведущего барабана. Ленточный водоподъемник (фиг.1) содержит бесконечную ленту 5, натянутую на барабанах верхнем ведущем 1 размещенном в водосборном коробе 2, и нижнем 4 с грузом 3, находящимся в перекачиваемой жидкости. Привод осуществляется двигателем 7 через ременную передачу 6. Бурты 10(фиг.3) верхнего ведущего барабана выполнены в виде отдельных участков в промежутках между выходами боковых перфорированных водоотводящих каналов. Перфорированные водоотводящие каналы(фиг.2) на поверхности верхнего ведущего барабана 1 представляют собой центральный кольцевой 8 и боковые перфорированные водоотводящие каналы 9 параболической формы, которая способствует увеличению скорости движущейся в канале воды. Ленточный водоподъемник работает следующим образом. Приводной барабан 1 , вращаясь от двигателя 7 против часовой стрелке, перемещает ленту 5 . При движении последней частицы воды за счет ее вязкости, образуя тонкий слой на поверхности ленты, увлекаются из колодца вверх внутренней и внешней поверхностями восходящей ветви подъемника. При огибании ленты 5 внутри водосборного короба 2 верхнего ведущего барабана 1 с внешней стороны ленты 5 под действием центробежных сил начинается процесс водоотделения. Из водосборного короба 2 вода поступает в сборный резервуар или на потребление. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточный водоподъемник, содержащий бесконечную ленту, натянутую на верхнем ведущем и нижнем натяжном барабанах, при этом на поверхности верхнего ведущего барабана выполнены водоотводящие каналы, отличающийся тем, что водоотводящие каналы выполнены перфорированными,причем боковые вотоотводящие каналы расположены под углом к центральному.
