Теплонасосная сушильная установка

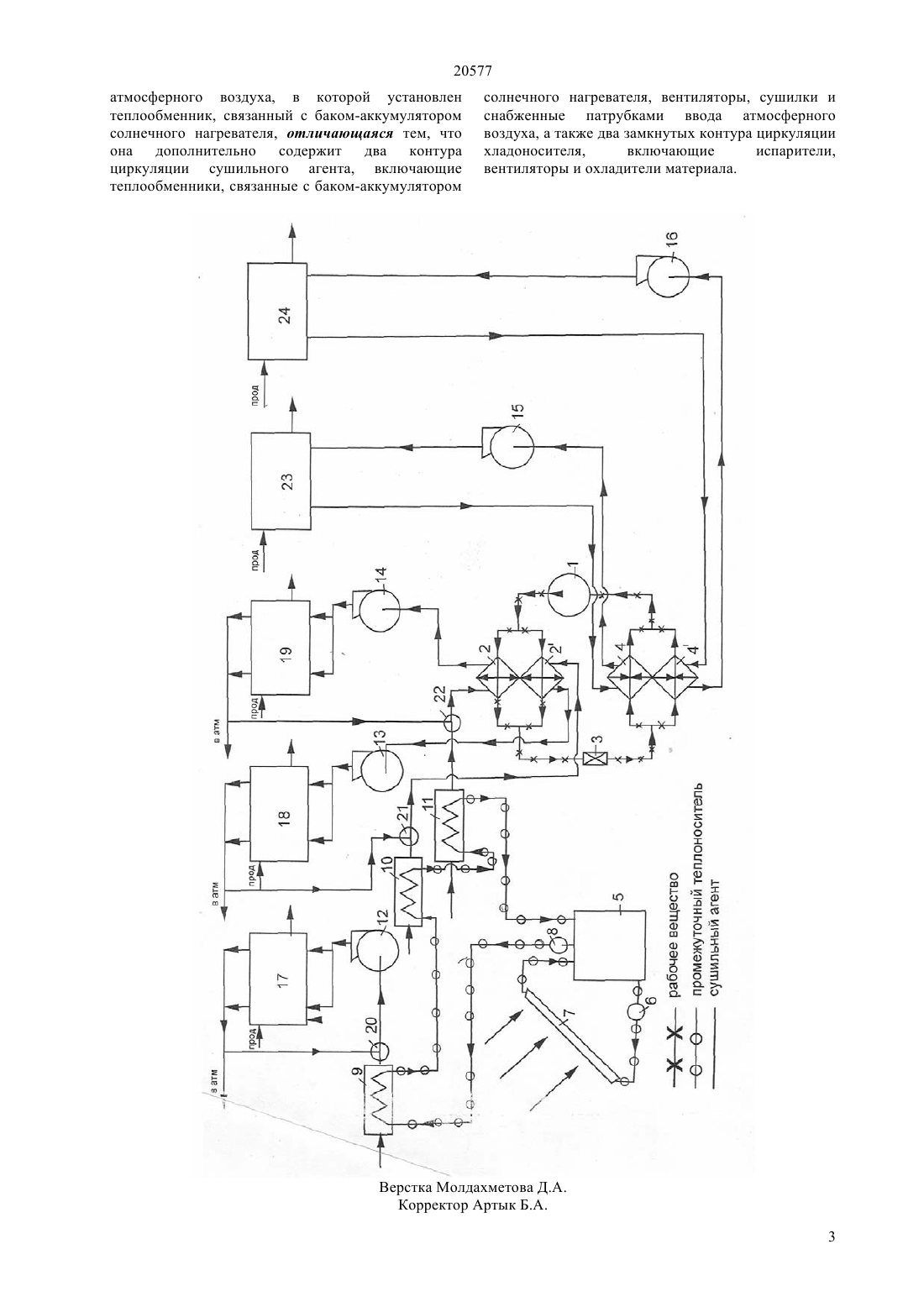

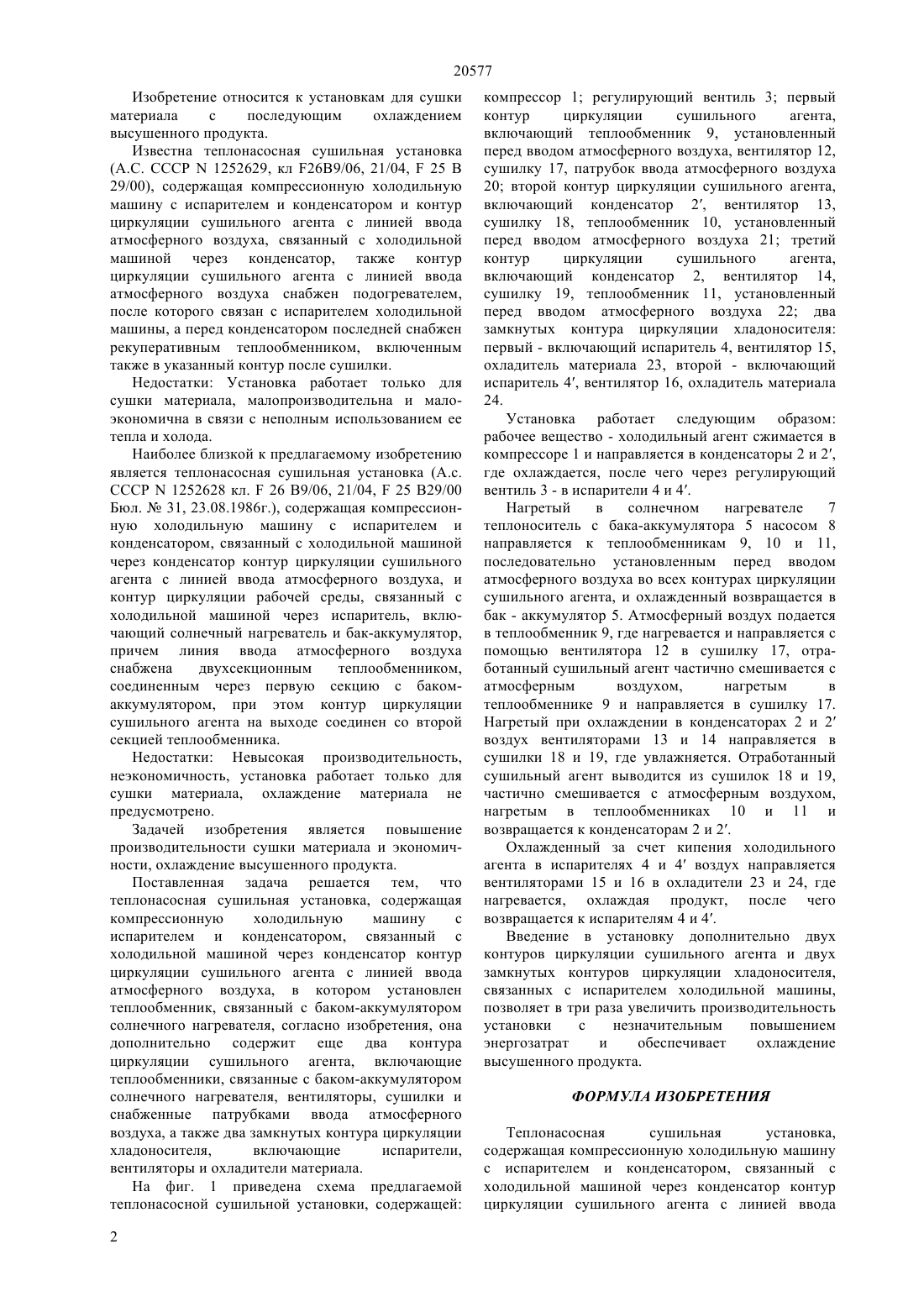

(51) 26 21/04 (2006.01) 25 29/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конденсатором и испарением, связанный с холодильной машиной через конденсатор контур циркуляции сушильного с линией ввода атмосферного воздуха,в который установлен теплообменник, связанный с баком-аккумулятором солнечного нагревания, дополнительно содержит еще два контура циркуляции сушильного агента,включающие теплообменники, связанные с бакомаккумулятором солнечного нагревателя,вентиляторы, сушилки и снабженные патрубками ввода атмосферного воздуха, а также два замкнутых контура циркуляции хладоносителя, включающие испарители, вентиляторы и охладители материала. Введение в установку дополнительных двух контуров циркуляции сушильного агента и двух замкнутого контура циркуляции хладоносителя,связанного с испарителем холодильной машины,позволяет в три раза увеличить производительность установки с незначительным повышением энергозатрат и обеспечивает охлаждение высушенного продукта.(72) Тауасаров Шархан Усенович Алтыбаев Мамырбек Алтыбаевич Усипбаев Усен Асылбекович Тауасаров Алмас(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(57) Изобретение относится к установкам для сушки материала с последующим охлаждением высушенного продукта. Задачей изобретения является повышение производительности сушки материала и экономичности, охлаждение высушенного продукта. Теплонасосная сушильная установка, содержащая компрессионную холодильную машину с 20577 Изобретение относится к установкам для сушки материала с последующим охлаждением высушенного продукта. Известна теплонасосная сушильная установка(А.С. СССР 1252629, кл 269/06, 21/04,25 В 29/00), содержащая компрессионную холодильную машину с испарителем и конденсатором и контур циркуляции сушильного агента с линией ввода атмосферного воздуха, связанный с холодильной машиной через конденсатор, также контур циркуляции сушильного агента с линией ввода атмосферного воздуха снабжен подогревателем,после которого связан с испарителем холодильной машины, а перед конденсатором последней снабжен рекуперативным теплообменником, включенным также в указанный контур после сушилки. Недостатки Установка работает только для сушки материала, малопроизводительна и малоэкономична в связи с неполным использованием ее тепла и холода. Наиболее близкой к предлагаемому изобретению является теплонасосная сушильная установка (А.с. СССР 1252628 кл.26 В 9/06, 21/04,25 В 29/00 Бюл.31, 23.08.1986 г.), содержащая компрессионную холодильную машину с испарителем и конденсатором, связанный с холодильной машиной через конденсатор контур циркуляции сушильного агента с линией ввода атмосферного воздуха, и контур циркуляции рабочей среды, связанный с холодильной машиной через испаритель, включающий солнечный нагреватель и бак-аккумулятор,причем линия ввода атмосферного воздуха снабжена двухсекционным теплообменником,соединенным через первую секцию с бакомаккумулятором, при этом контур циркуляции сушильного агента на выходе соединен со второй секцией теплообменника. Недостатки Невысокая производительность,неэкономичность, установка работает только для сушки материала, охлаждение материала не предусмотрено. Задачей изобретения является повышение производительности сушки материала и экономичности, охлаждение высушенного продукта. Поставленная задача решается тем, что теплонасосная сушильная установка, содержащая компрессионную холодильную машину с испарителем и конденсатором, связанный с холодильной машиной через конденсатор контур циркуляции сушильного агента с линией ввода атмосферного воздуха, в котором установлен теплообменник, связанный с баком-аккумулятором солнечного нагревателя, согласно изобретения, она дополнительно содержит еще два контура циркуляции сушильного агента, включающие теплообменники, связанные с баком-аккумулятором солнечного нагревателя, вентиляторы, сушилки и снабженные патрубками ввода атмосферного воздуха, а также два замкнутых контура циркуляции хладоносителя,включающие испарители,вентиляторы и охладители материала. На фиг. 1 приведена схема предлагаемой теплонасосной сушильной установки, содержащей 2 компрессор 1 регулирующий вентиль 3 первый контур циркуляции сушильного агента,включающий теплообменник 9, установленный перед вводом атмосферного воздуха, вентилятор 12,сушилку 17, патрубок ввода атмосферного воздуха 20 второй контур циркуляции сушильного агента,включающий конденсатор 2, вентилятор 13,сушилку 18, теплообменник 10, установленный перед вводом атмосферного воздуха 21 третий контур циркуляции сушильного агента,включающий конденсатор 2, вентилятор 14,сушилку 19, теплообменник 11, установленный перед вводом атмосферного воздуха 22 два замкнутых контура циркуляции хладоносителя первый - включающий испаритель 4, вентилятор 15,охладитель материала 23, второй - включающий испаритель 4, вентилятор 16, охладитель материала 24. Установка работает следующим образом рабочее вещество - холодильный агент сжимается в компрессоре 1 и направляется в конденсаторы 2 и 2,где охлаждается, после чего через регулирующий вентиль 3 - в испарители 4 и 4. Нагретый в солнечном нагревателе 7 теплоноситель с бака-аккумулятора 5 насосом 8 направляется к теплообменникам 9, 10 и 11,последовательно установленным перед вводом атмосферного воздуха во всех контурах циркуляции сушильного агента, и охлажденный возвращается в бак - аккумулятор 5. Атмосферный воздух подается в теплообменник 9, где нагревается и направляется с помощью вентилятора 12 в сушилку 17, отработанный сушильный агент частично смешивается с атмосферным воздухом,нагретым в теплообменнике 9 и направляется в сушилку 17. Нагретый при охлаждении в конденсаторах 2 и 2 воздух вентиляторами 13 и 14 направляется в сушилки 18 и 19, где увлажняется. Отработанный сушильный агент выводится из сушилок 18 и 19,частично смешивается с атмосферным воздухом,нагретым в теплообменниках 10 и 11 и возвращается к конденсаторам 2 и 2. Охлажденный за счет кипения холодильного агента в испарителях 4 и 4 воздух направляется вентиляторами 15 и 16 в охладители 23 и 24, где нагревается, охлаждая продукт, после чего возвращается к испарителям 4 и 4. Введение в установку дополнительно двух контуров циркуляции сушильного агента и двух замкнутых контуров циркуляции хладоносителя,связанных с испарителем холодильной машины,позволяет в три раза увеличить производительность установки с незначительным повышением энергозатрат и обеспечивает охлаждение высушенного продукта. ФОРМУЛА ИЗОБРЕТЕНИЯ Теплонасосная сушильная установка,содержащая компрессионную холодильную машину с испарителем и конденсатором, связанный с холодильной машиной через конденсатор контур циркуляции сушильного агента с линией ввода 20577 атмосферного воздуха, в которой установлен теплообменник, связанный с баком-аккумулятором солнечного нагревателя, отличающаяся тем, что она дополнительно содержит два контура циркуляции сушильного агента, включающие теплообменники, связанные с баком-аккумулятором солнечного нагревателя, вентиляторы, сушилки и снабженные патрубками ввода атмосферного воздуха, а также два замкнутых контура циркуляции хладоносителя,включающие испарители,вентиляторы и охладители материала.
