Планетарная мельница периодического действия

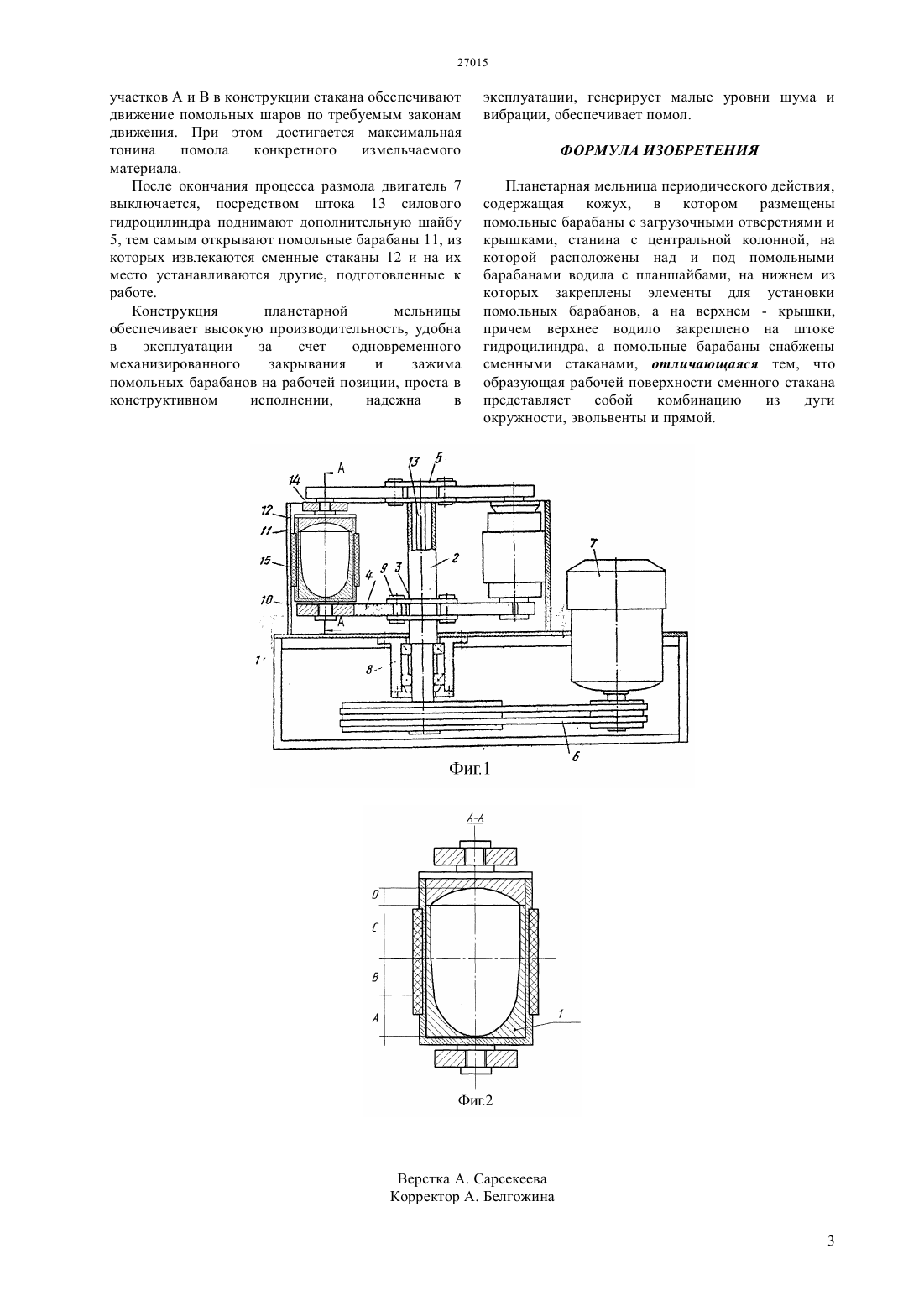

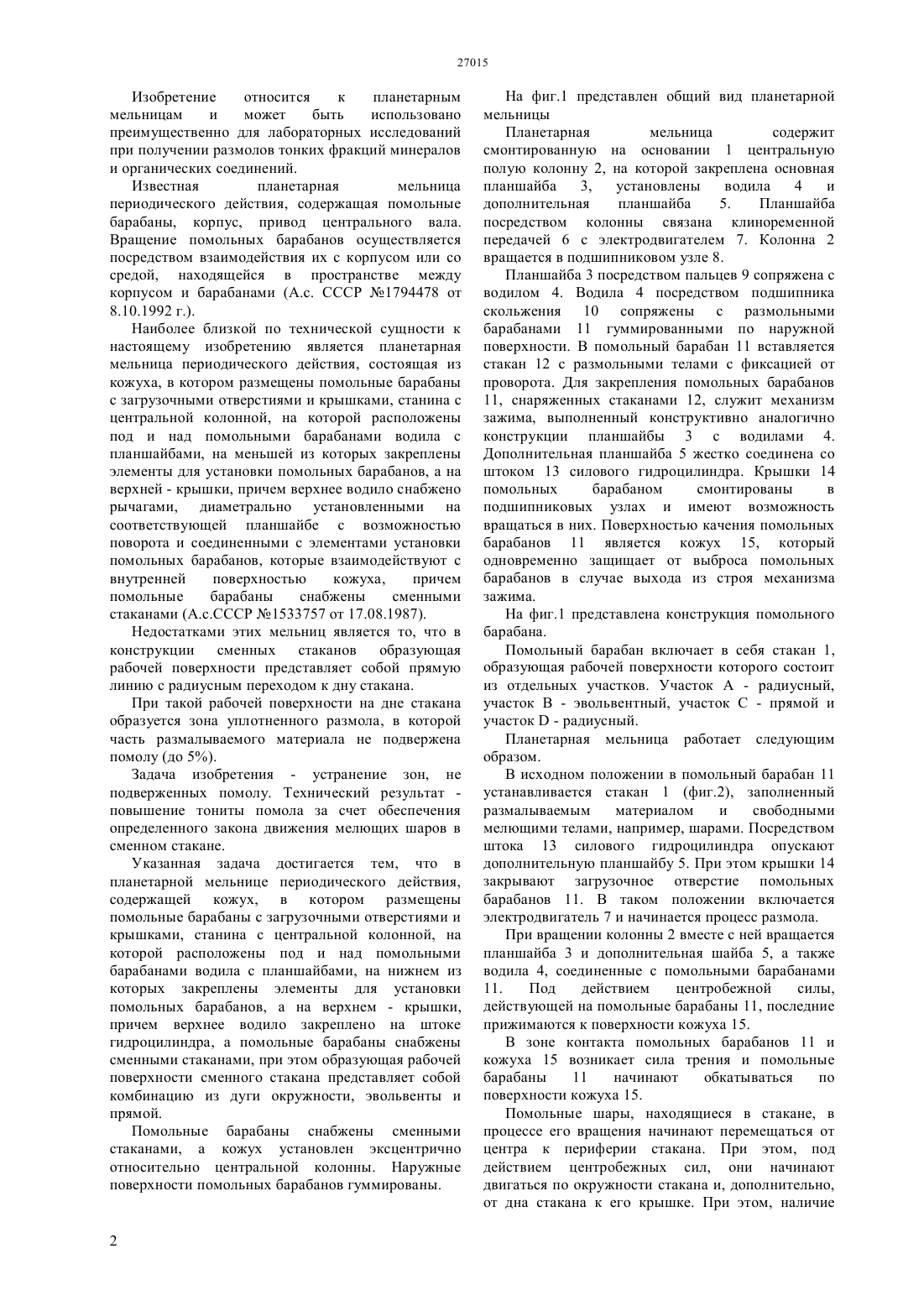

(51) 02 17/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - устранение зон, не подверженных помолу. Технический результат повышение тониты помола за счет обеспечения определенного закона движения мелющих шаров в сменном стакане. Планетарная мельница периодического действия,содержащая кожух, в котором размещены помольные барабаны с загрузочными отверстиями и крышками, станина с центральной колонной, на которой расположены над и под помольными барабанами водила с планшайбами, на нижнем из которых закреплены элементы для установки помольных барабанов, а на верхнем - крышки,причем верхнее водило закреплено на штоке гидроцилиндра, а помольные барабаны снабжены сменными стаканами, отличающаяся тем, что образующая рабочей поверхности сменного стакана представляет собой комбинацию из дуги окружности, эвольвенты и прямой.(72) Газалиев Арстан Мауленович Ибраев Марат Киримбаевич Хрусталев Дмитрий Петрович Апачиди Николай Константинович Федорченко Владимир Иванович(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) ПЛАНЕТАРНАЯ МЕЛЬНИЦА ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ(57) Изобретение относится к планетарным мельницам и может быть использовано преимущественно для лабораторных исследований при получении размолов тонких фракций минералов и органических соединений. Изобретение относится к планетарным мельницам и может быть использовано преимущественно для лабораторных исследований при получении размолов тонких фракций минералов и органических соединений. Известная планетарная мельница периодического действия, содержащая помольные барабаны, корпус, привод центрального вала. Вращение помольных барабанов осуществляется посредством взаимодействия их с корпусом или со средой, находящейся в пространстве между корпусом и барабанами (А.с. СССР 1794478 от 8.10.1992 г.). Наиболее близкой по технической сущности к настоящему изобретению является планетарная мельница периодического действия, состоящая из кожуха, в котором размещены помольные барабаны с загрузочными отверстиями и крышками, станина с центральной колонной, на которой расположены под и над помольными барабанами водила с планшайбами, на меньшей из которых закреплены элементы для установки помольных барабанов, а на верхней - крышки, причем верхнее водило снабжено рычагами, диаметрально установленными на соответствующей планшайбе с возможностью поворота и соединенными с элементами установки помольных барабанов, которые взаимодействуют с внутренней поверхностью кожуха,причем помольные барабаны снабжены сменными стаканами (А.с.СССР 1533757 от 17.08.1987). Недостатками этих мельниц является то, что в конструкции сменных стаканов образующая рабочей поверхности представляет собой прямую линию с радиусным переходом к дну стакана. При такой рабочей поверхности на дне стакана образуется зона уплотненного размола, в которой часть размалываемого материала не подвержена помолу (до 5). Задача изобретения - устранение зон, не подверженных помолу. Технический результат повышение тониты помола за счет обеспечения определенного закона движения мелющих шаров в сменном стакане. Указанная задача достигается тем, что в планетарной мельнице периодического действия,содержащей кожух, в котором размещены помольные барабаны с загрузочными отверстиями и крышками, станина с центральной колонной, на которой расположены под и над помольными барабанами водила с планшайбами, на нижнем из которых закреплены элементы для установки помольных барабанов, а на верхнем - крышки,причем верхнее водило закреплено на штоке гидроцилиндра, а помольные барабаны снабжены сменными стаканами, при этом образующая рабочей поверхности сменного стакана представляет собой комбинацию из дуги окружности, эвольвенты и прямой. Помольные барабаны снабжены сменными стаканами, а кожух установлен эксцентрично относительно центральной колонны. Наружные поверхности помольных барабанов гуммированы. 2 На фиг.1 представлен общий вид планетарной мельницы Планетарная мельница содержит смонтированную на основании 1 центральную полую колонну 2, на которой закреплена основная планшайба 3,установлены водила 4 и дополнительная планшайба 5. Планшайба посредством колонны связана клиноременной передачей 6 с электродвигателем 7. Колонна 2 вращается в подшипниковом узле 8. Планшайба 3 посредством пальцев 9 сопряжена с водилом 4. Водила 4 посредством подшипника скольжения 10 сопряжены с размольными барабанами 11 гуммированными по наружной поверхности. В помольный барабан 11 вставляется стакан 12 с размольными телами с фиксацией от проворота. Для закрепления помольных барабанов 11, снаряженных стаканами 12, служит механизм зажима, выполненный конструктивно аналогично конструкции планшайбы 3 с водилами 4. Дополнительная планшайба 5 жестко соединена со штоком 13 силового гидроцилиндра. Крышки 14 помольных барабаном смонтированы в подшипниковых узлах и имеют возможность вращаться в них. Поверхностью качения помольных барабанов 11 является кожух 15, который одновременно защищает от выброса помольных барабанов в случае выхода из строя механизма зажима. На фиг.1 представлена конструкция помольного барабана. Помольный барабан включает в себя стакан 1,образующая рабочей поверхности которого состоит из отдельных участков. Участок А - радиусный,участок В - эвольвентный, участок С - прямой и участок- радиусный. Планетарная мельница работает следующим образом. В исходном положении в помольный барабан 11 устанавливается стакан 1 (фиг.2), заполненный размалываемым материалом и свободными мелющими телами, например, шарами. Посредством штока 13 силового гидроцилиндра опускают дополнительную планшайбу 5. При этом крышки 14 закрывают загрузочное отверстие помольных барабанов 11. В таком положении включается электродвигатель 7 и начинается процесс размола. При вращении колонны 2 вместе с ней вращается планшайба 3 и дополнительная шайба 5, а также водила 4, соединенные с помольными барабанами 11. Под действием центробежной силы,действующей на помольные барабаны 11, последние прижимаются к поверхности кожуха 15. В зоне контакта помольных барабанов 11 и кожуха 15 возникает сила трения и помольные барабаны 11 начинают обкатываться по поверхности кожуха 15. Помольные шары, находящиеся в стакане, в процессе его вращения начинают перемещаться от центра к периферии стакана. При этом, под действием центробежных сил, они начинают двигаться по окружности стакана и, дополнительно,от дна стакана к его крышке. При этом, наличие участков А и В в конструкции стакана обеспечивают движение помольных шаров по требуемым законам движения. При этом достигается максимальная тонина помола конкретного измельчаемого материала. После окончания процесса размола двигатель 7 выключается, посредством штока 13 силового гидроцилиндра поднимают дополнительную шайбу 5, тем самым открывают помольные барабаны 11, из которых извлекаются сменные стаканы 12 и на их место устанавливаются другие, подготовленные к работе. Конструкция планетарной мельницы обеспечивает высокую производительность, удобна в эксплуатации за счет одновременного механизированного закрывания и зажима помольных барабанов на рабочей позиции, проста в конструктивном исполнении,надежна в эксплуатации, генерирует малые уровни шума и вибрации, обеспечивает помол. ФОРМУЛА ИЗОБРЕТЕНИЯ Планетарная мельница периодического действия,содержащая кожух, в котором размещены помольные барабаны с загрузочными отверстиями и крышками, станина с центральной колонной, на которой расположены над и под помольными барабанами водила с планшайбами, на нижнем из которых закреплены элементы для установки помольных барабанов, а на верхнем - крышки,причем верхнее водило закреплено на штоке гидроцилиндра, а помольные барабаны снабжены сменными стаканами, отличающаяся тем, что образующая рабочей поверхности сменного стакана представляет собой комбинацию из дуги окружности, эвольвенты и прямой.
