Планетарная мельница

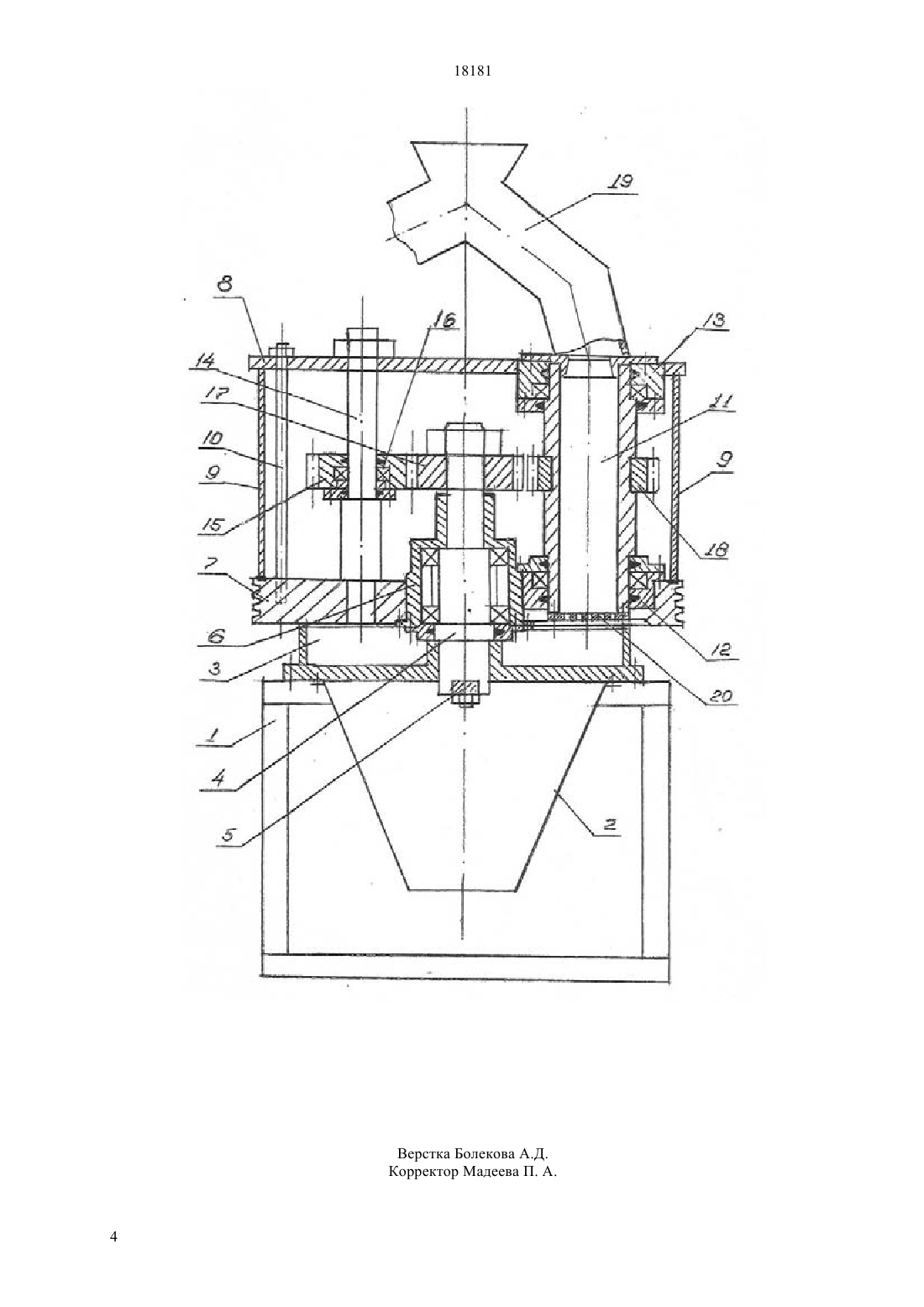

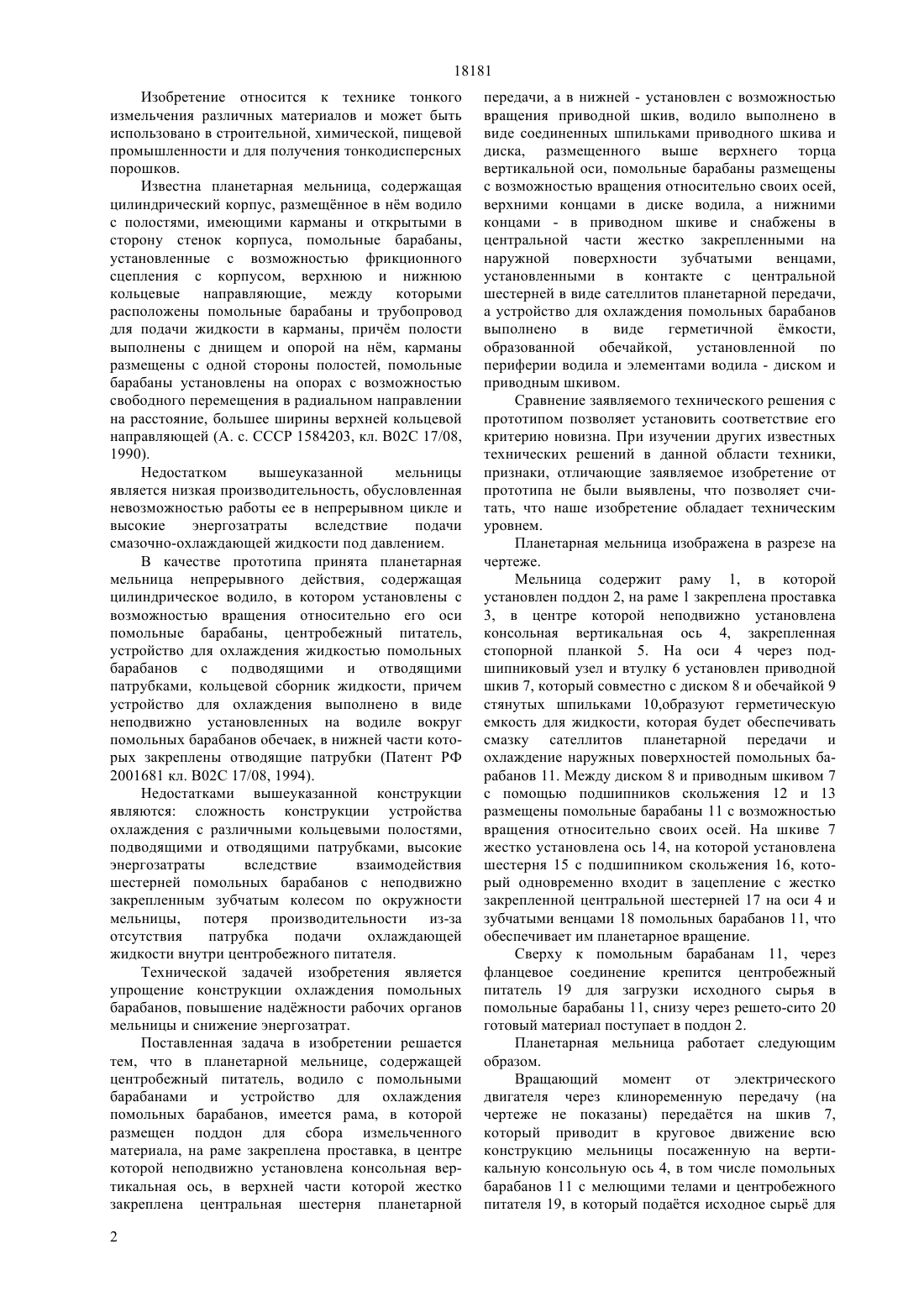

(51) 02 17/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН 18181,15.01.2007, бюл.1 Кусаинов Кабир Тлегенович 2001681 1, 30.10.199315496 , 15.03.20052232642 1, 20.07.20041431835 1, 23.10.1988(57) Изобретение относится к технике тонкого измельчения различных материалов и может быть использовано в строительной, химической, пищевой промышленности для получения тонкодисперсных порошков. Технической задачей изобретения является упрощение конструкции охлаждения помольных барабанов, повышение наджности рабочих органов мельницы и снижение энергозатрат. Поставленная задача в изобретении решается тем, что в планетарной мельнице, содержащей центробежный питатель, водило с помольными барабанами и устройство для охлаждения помольных барабанов, имеется рама, в которой размещен поддон для сбора измельченного материала, на раме установлена проставка, в центре которой неподвижно установлена консольная вертикальная ось, в верхней части которой жестко закреплена центральная шестерня планетарной передачи, а в нижней - установлен с возможностью вращения приводной шкив, водило выполнено в виде соединенных шпильками приводного шкива и диска, размещенного выше верхнего торца вертикальной оси, помольные барабаны размещены с возможностью вращения относительно своих осей,верхними концами в диске водила, а нижними концами - в приводном шкиве и снабжены в центральной части жестко закрепленными на наружной поверхности зубчатыми венцами,установленными в контакте с центральной шестерней в виде сателлитов планетарной передачи,а устройство для охлаждения помольных барабанов выполнено в виде герметичной мкости,образованной обечайкой,установленной по периферии водила и элементами водила-диском и приводным шкивом. 18181 Изобретение относится к технике тонкого измельчения различных материалов и может быть использовано в строительной, химической, пищевой промышленности и для получения тонкодисперсных порошков. Известна планетарная мельница, содержащая цилиндрический корпус, размещнное в нм водило с полостями, имеющими карманы и открытыми в сторону стенок корпуса, помольные барабаны,установленные с возможностью фрикционного сцепления с корпусом, верхнюю и нижнюю кольцевые направляющие, между которыми расположены помольные барабаны и трубопровод для подачи жидкости в карманы, причм полости выполнены с днищем и опорой на нм, карманы размещены с одной стороны полостей, помольные барабаны установлены на опорах с возможностью свободного перемещения в радиальном направлении на расстояние, большее ширины верхней кольцевой направляющей (А. с. СССР 1584203, кл. В 02 С 17/08,1990). Недостатком вышеуказанной мельницы является низкая производительность, обусловленная невозможностью работы ее в непрерывном цикле и высокие энергозатраты вследствие подачи смазочно-охлаждающей жидкости под давлением. В качестве прототипа принята планетарная мельница непрерывного действия, содержащая цилиндрическое водило, в котором установлены с возможностью вращения относительно его оси помольные барабаны, центробежный питатель,устройство для охлаждения жидкостью помольных барабанов с подводящими и отводящими патрубками, кольцевой сборник жидкости, причем устройство для охлаждения выполнено в виде неподвижно установленных на водиле вокруг помольных барабанов обечаек, в нижней части которых закреплены отводящие патрубки (Патент РФ 2001681 кл. В 02 С 17/08, 1994). Недостатками вышеуказанной конструкции являются сложность конструкции устройства охлаждения с различными кольцевыми полостями,подводящими и отводящими патрубками, высокие энергозатраты вследствие взаимодействия шестерней помольных барабанов с неподвижно закрепленным зубчатым колесом по окружности мельницы, потеря производительности из-за отсутствия патрубка подачи охлаждающей жидкости внутри центробежного питателя. Технической задачей изобретения является упрощение конструкции охлаждения помольных барабанов, повышение наджности рабочих органов мельницы и снижение энергозатрат. Поставленная задача в изобретении решается тем, что в планетарной мельнице, содержащей центробежный питатель, водило с помольными барабанами и устройство для охлаждения помольных барабанов, имеется рама, в которой размещен поддон для сбора измельченного материала, на раме закреплена проставка, в центре которой неподвижно установлена консольная вертикальная ось, в верхней части которой жестко закреплена центральная шестерня планетарной 2 передачи, а в нижней - установлен с возможностью вращения приводной шкив, водило выполнено в виде соединенных шпильками приводного шкива и диска, размещенного выше верхнего торца вертикальной оси, помольные барабаны размещены с возможностью вращения относительно своих осей,верхними концами в диске водила, а нижними концами - в приводном шкиве и снабжены в центральной части жестко закрепленными на наружной поверхности зубчатыми венцами,установленными в контакте с центральной шестерней в виде сателлитов планетарной передачи,а устройство для охлаждения помольных барабанов выполнено в виде герметичной мкости,образованной обечайкой,установленной по периферии водила и элементами водила - диском и приводным шкивом. Сравнение заявляемого технического решения с прототипом позволяет установить соответствие его критерию новизна. При изучении других известных технических решений в данной области техники,признаки, отличающие заявляемое изобретение от прототипа не были выявлены, что позволяет считать, что наше изобретение обладает техническим уровнем. Планетарная мельница изображена в разрезе на чертеже. Мельница содержит раму 1, в которой установлен поддон 2, на раме 1 закреплена проставка 3, в центре которой неподвижно установлена консольная вертикальная ось 4, закрепленная стопорной планкой 5. На оси 4 через подшипниковый узел и втулку 6 установлен приводной шкив 7, который совместно с диском 8 и обечайкой 9 стянутых шпильками 10,образуют герметическую емкость для жидкости, которая будет обеспечивать смазку сателлитов планетарной передачи и охлаждение наружных поверхностей помольных барабанов 11. Между диском 8 и приводным шкивом 7 с помощью подшипников скольжения 12 и 13 размещены помольные барабаны 11 с возможностью вращения относительно своих осей. На шкиве 7 жестко установлена ось 14, на которой установлена шестерня 15 с подшипником скольжения 16, который одновременно входит в зацепление с жестко закрепленной центральной шестерней 17 на оси 4 и зубчатыми венцами 18 помольных барабанов 11, что обеспечивает им планетарное вращение. Сверху к помольным барабанам 11, через фланцевое соединение крепится центробежный питатель 19 для загрузки исходного сырья в помольные барабаны 11, снизу через решето-сито 20 готовый материал поступает в поддон 2. Планетарная мельница работает следующим образом. Вращающий момент от электрического двигателя через клиноременную передачу (на чертеже не показаны) передатся на шкив 7,который приводит в круговое движение всю конструкцию мельницы посаженную на вертикальную консольную ось 4, в том числе помольных барабанов 11 с мелющими телами и центробежного питателя 19, в который податся исходное сырь для 18181 помола. Шестерня 15 шарнирно закрепленная на неподвижном валу 14 входя с одной стороны в зацепление и двигаясь по центральной шестерне 17,жестко закрепленной к вертикальной оси 4 и с другой стороны в зацепление с зубчатыми венцами 18 помольных барабанов 11, обеспечивает им вращательное планетарное движение и приводит к образованию центробежных сил при помощи которых и происходит помол исходного сырья до заданной крупности, а через решто-сито 20 готовая продукция поступает в поддон 2. Цилиндрическая рабочая полость мельницы между шкивом 7, диском 8 и обечайкой 9 заправляется охлаждающей жидкостью, служащей одновременно и для смазки трущихся частей рабочих органов мельницы, и для охлаждения наружных поверхностей помольных барабанов 11,что повышает ресурс эксплуатации и снижает энергозатраты мельницы. Предложенное техническое решение позволяет значительно упростить конструкцию системы охлаждения помольных барабанов и одновременно использовать рабочую полость мельницы для смазки шестеренчатых передач, что повышает наджность работы мельницы в целом. Конструкция мельницы разработана на уровне технического проекта. ФОРМУЛА ИЗОБРЕТЕНИЯ Планетарная мельница,включающая центробежный питатель,раму,водило с помольными барабанами, установленными с возможностью вращения относительно своих продольных осей, устройство для охлаждения барабанов, отличающаяся тем, что в раме установлен поддон для сбора измельченного материала, а на раме смонтирована опорная проставка,в центре которой неподвижно установлена консольная вертикальная ось, и соединенный с ней с возможностью вращения приводной шкив, в верхней части оси жестко закреплена центральная шестерня планетарной передачи, водило состоит из диска, размещенного выше верхнего торца вертикальной оси, и приводного шкива, соединенных шпильками и обечайкой, установленной по периферии диска и шкива, оси помольных барабанов верхними концами установлены в диске водила, а нижними концами в приводном шкиве, помольные барабаны снабжены в центральной части жестко закрепленными на наружной поверхности зубчатыми венцами,установленными в контакте с центральной шестерней в виде сателлитов планетарной передачи,а устройство для охлаждения помольных барабанов образовано обечайкой, установленной по периферии водила и элементами водила диском и приводным шкивом.
