Экструдер для переработки кормосмеси

Номер инновационного патента: 26996

Опубликовано: 14.06.2013

Авторы: Гаврилов Николай Владимирович, Шашубаева Альмира Серикпаевна

Скачать PDF файл.

Формула / Реферат

Изобретение относится к устройствам для переработки кормов и может быть использовано в сельском хозяйстве, в частности в животноводстве, для переработки кормосмесей.
Техническим решением является повышение производительности, снижение энергозатрат процесса экструдирования путем совершенствования конструкции экструдера.

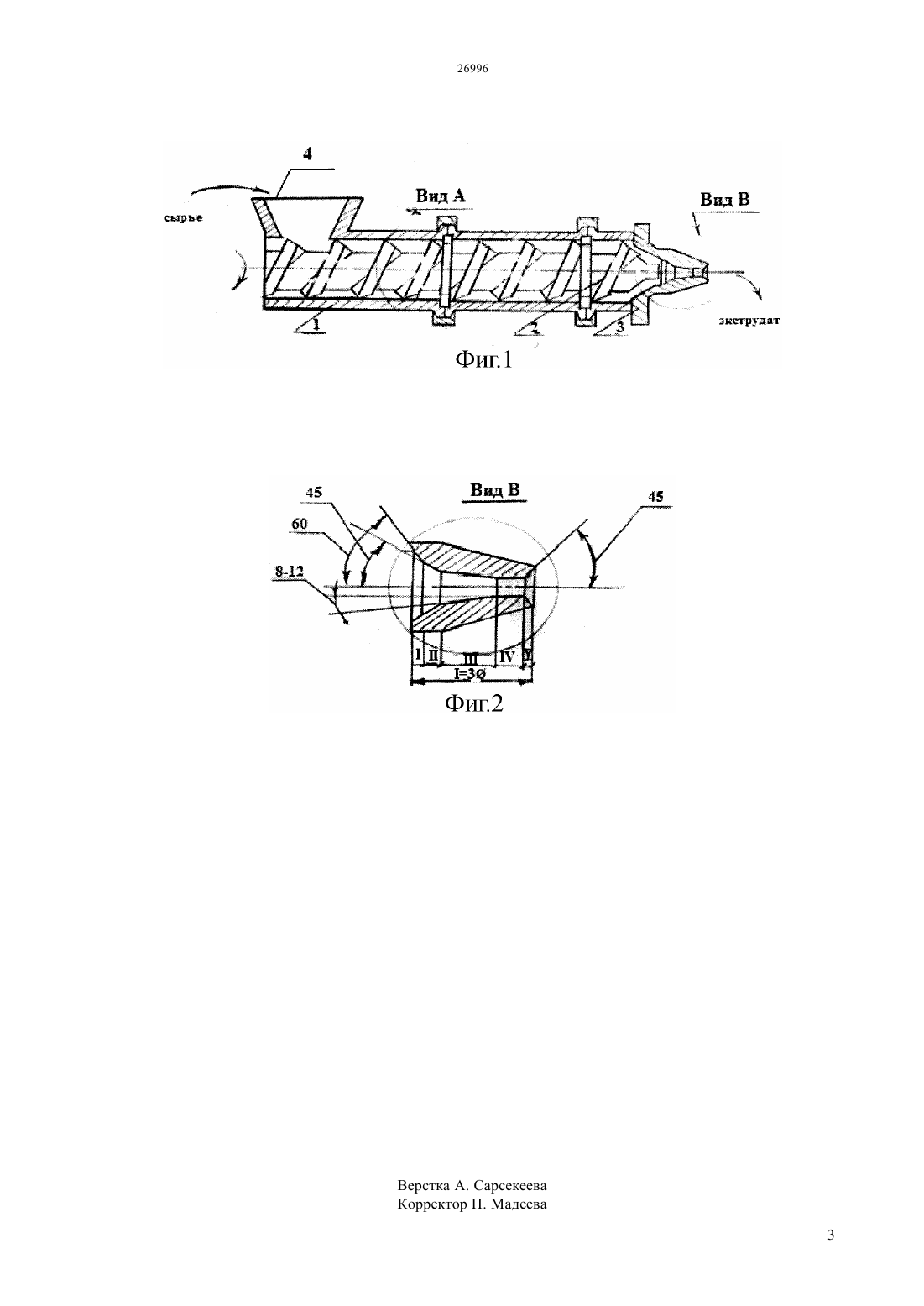

Указанная задача решается тем, что в известном устройстве, включающем загрузочную камеру, винт, корпус, фильеру; согласно предполагаемого изобретения конструкция внутренней поверхности фильеры выполнена в виде ступенчатых последовательных усеченных конусовидных поверхностей, образующие которых расположены соответственно под углом 60°, 45°, 8-12° к оси по направлению прессуемого материала, при этом выходное отверстие будет иметь скос под углом 45°.

Текст

Смотреть все

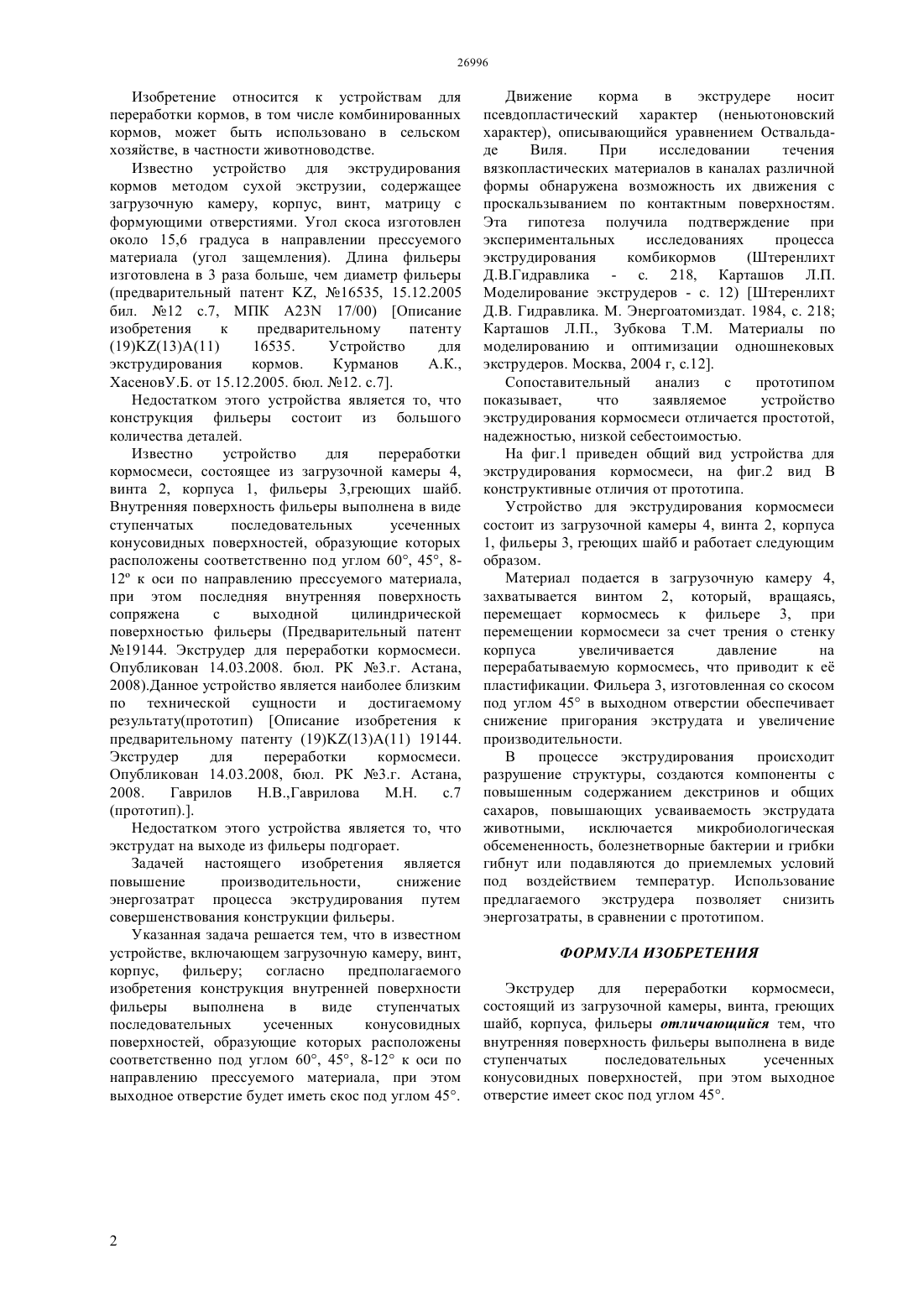

(51) 23 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сельском хозяйстве, в частности в животноводстве,для переработки кормосмесей. Техническим решением является повышение производительности,снижение энергозатрат процесса экструдирования путем совершенствования конструкции экструдера. Указанная задача решается тем, что в известном устройстве, включающем загрузочную камеру, винт,корпус,фильеру согласно предполагаемого изобретения конструкция внутренней поверхности фильеры выполнена в виде ступенчатых последовательных усеченных конусовидных поверхностей, образующие которых расположены соответственно под углом 60, 45, 8-12 к оси по направлению прессуемого материала, при этом выходное отверстие будет иметь скос под углом 45.(72) Гаврилов Николай Владимирович Шашубаева Альмира Серикпаевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(54) ЭКСТРУДЕР ДЛЯ ПЕРЕРАБОТКИ КОРМОСМЕСИ(57) Изобретение относится к устройствам для переработки кормов и может быть использовано в Изобретение относится к устройствам для переработки кормов, в том числе комбинированных кормов, может быть использовано в сельском хозяйстве, в частности животноводстве. Известно устройство для экструдирования кормов методом сухой экструзии, содержащее загрузочную камеру, корпус, винт, матрицу с формующими отверстиями. Угол скоса изготовлен около 15,6 градуса в направлении прессуемого материала (угол защемления). Длина фильеры изготовлена в 3 раза больше, чем диаметр фильеры(19)(13)(11) 16535. Устройство для экструдирования кормов. Курманов А.К.,ХасеновУ.Б. от 15.12.2005. бюл. 12. с.7. Недостатком этого устройства является то, что конструкция фильеры состоит из большого количества деталей. Известно устройство для переработки кормосмеси, состоящее из загрузочной камеры 4,винта 2, корпуса 1, фильеры 3,греющих шайб. Внутренняя поверхность фильеры выполнена в виде ступенчатых последовательных усеченных конусовидных поверхностей, образующие которых расположены соответственно под углом 60, 45, 812 к оси по направлению прессуемого материала,при этом последняя внутренняя поверхность сопряжена с выходной цилиндрической поверхностью фильеры (Предварительный патент 19144. Экструдер для переработки кормосмеси. Опубликован 14.03.2008. бюл. РК 3.г. Астана,2008).Данное устройство является наиболее близким по технической сущности и достигаемому результату(прототип) Описание изобретения к предварительному патенту (19)(13)(11) 19144. Экструдер для переработки кормосмеси. Опубликован 14.03.2008, бюл. РК 3.г. Астана,2008. Гаврилов Н.В.,Гаврилова М.Н. с.7(прототип) Недостатком этого устройства является то, что экструдат на выходе из фильеры подгорает. Задачей настоящего изобретения является повышение производительности,снижение энергозатрат процесса экструдирования путем совершенствования конструкции фильеры. Указанная задача решается тем, что в известном устройстве, включающем загрузочную камеру, винт,корпус,фильеру согласно предполагаемого изобретения конструкция внутренней поверхности фильеры выполнена в виде ступенчатых последовательных усеченных конусовидных поверхностей, образующие которых расположены соответственно под углом 60, 45, 8-12 к оси по направлению прессуемого материала, при этом выходное отверстие будет иметь скос под углом 45. Движение корма в экструдере носит псевдопластический характер (неньютоновский характер), описывающийся уравнением Оствальдаде Виля. При исследовании течения вязкопластических материалов в каналах различной формы обнаружена возможность их движения с проскальзыванием по контактным поверхностям. Эта гипотеза получила подтверждение при экспериментальных исследованиях процесса экструдирования комбикормов(Штеренлихт Д.В.Гидравлика - с. 218, Карташов Л.П. Моделирование экструдеров - с. 12) Штеренлихт Д.В. Гидравлика. М. Энергоатомиздат. 1984, с. 218 Карташов Л.П., Зубкова Т.М. Материалы по моделированию и оптимизации одношнековых экструдеров. Москва, 2004 г, с.12. Сопоставительный анализ с прототипом показывает,что заявляемое устройство экструдирования кормосмеси отличается простотой,надежностью, низкой себестоимостью. На фиг.1 приведен общий вид устройства для экструдирования кормосмеси, на фиг.2 вид В конструктивные отличия от прототипа. Устройство для экструдирования кормосмеси состоит из загрузочной камеры 4, винта 2, корпуса 1, фильеры 3, греющих шайб и работает следующим образом. Материал подается в загрузочную камеру 4,захватывается винтом 2, который, вращаясь,перемещает кормосмесь к фильере 3, при перемещении кормосмеси за счет трения о стенку корпуса увеличивается давление на перерабатываемую кормосмесь, что приводит к е пластификации. Фильера 3, изготовленная со скосом под углом 45 в выходном отверстии обеспечивает снижение пригорания экструдата и увеличение производительности. В процессе экструдирования происходит разрушение структуры, создаются компоненты с повышенным содержанием декстринов и общих сахаров, повышающих усваиваемость экструдата животными,исключается микробиологическая обсемененность, болезнетворные бактерии и грибки гибнут или подавляются до приемлемых условий под воздействием температур. Использование предлагаемого экструдера позволяет снизить энергозатраты, в сравнении с прототипом. ФОРМУЛА ИЗОБРЕТЕНИЯ Экструдер для переработки кормосмеси,состоящий из загрузочной камеры, винта, греющих шайб, корпуса, фильеры отличающийся тем, что внутренняя поверхность фильеры выполнена в виде ступенчатых последовательных усеченных конусовидных поверхностей, при этом выходное отверстие имеет скос под углом 45.

МПК / Метки

МПК: A23N 17/00

Метки: переработки, кормосмеси, экструдер
