Адаптер

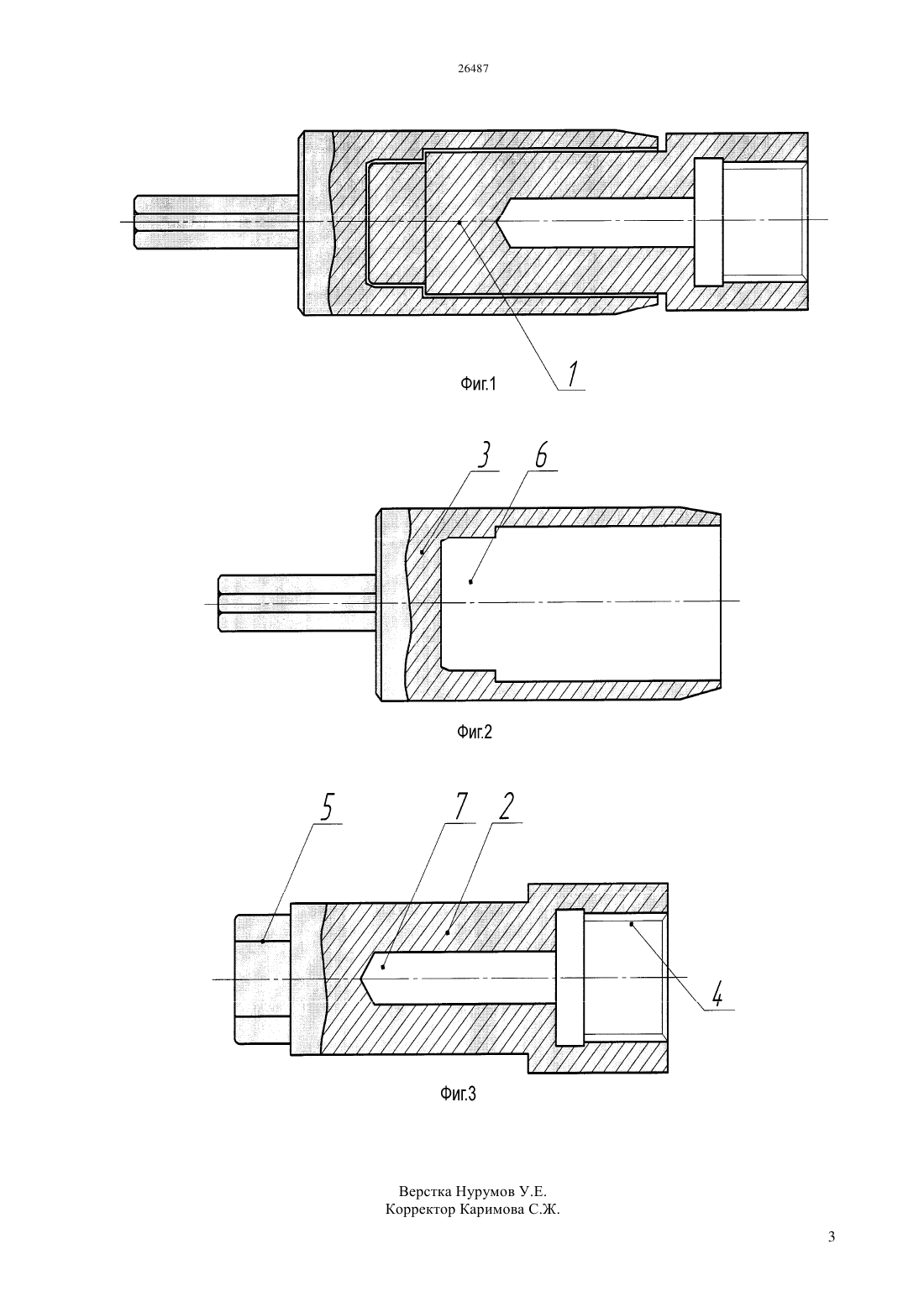

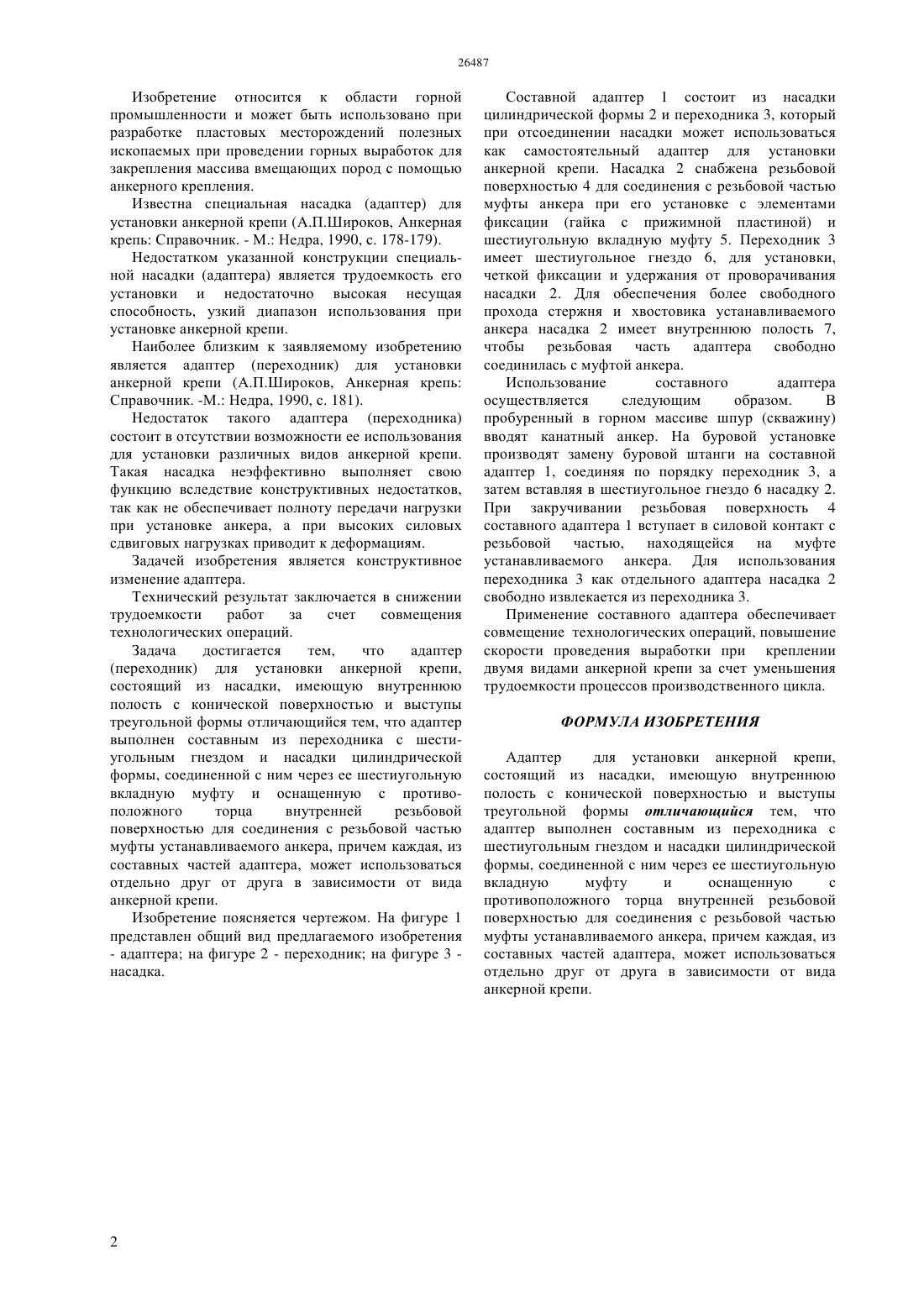

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат заключается в снижении трудоемкости работ за счет совмещения технологических операций. Задача достигается тем,что адаптер(переходник) для установки анкерной крепи,состоящий из насадки, имеющую внутреннюю полость с конической поверхностью и выступы треугольной формы отличающийся тем, что адаптер выполнен составным из переходника с шестиугольным гнездом и насадки цилиндрической формы, соединенной с ним через ее шестиугольную вкладную муфту и оснащенную с противоположного торца внутренней резьбовой поверхностью для соединения с резьбовой частью муфты устанавливаемого анкера, причем каждая, из составных частей адаптера, может использоваться отдельно друг от друга в зависимости от вида анкерной крепи. Применение составного адаптера обеспечивает совмещение технологических операций, повышение скорости проведения выработки при креплении двумя видами анкерной крепи за счет уменьшения трудоемкости процессов производственного цикла.(72) Демин Владимир Федорович Исабек Туяк Копеевич Демин Виталий Владимирович Демина Татьяна Владимировна Ахматнуров Денис Рамильевич Замиралов Александр Юрьевич Оленченко Петр Павлович Оленченко Виталий Петрович Кушеков Каиргали Кушекович Суров Евгений Георгиевич(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления,Задачей изобретения является конструктивное изменение адаптера. Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Известна специальная насадка (адаптер) для установки анкерной крепи (А.П.Широков, Анкерная крепь Справочник. - М. Недра, 1990, с. 178-179). Недостатком указанной конструкции специальной насадки (адаптера) является трудоемкость его установки и недостаточно высокая несущая способность, узкий диапазон использования при установке анкерной крепи. Наиболее близким к заявляемому изобретению является адаптер (переходник) для установки анкерной крепи (А.П.Широков, Анкерная крепь Справочник. -М. Недра, 1990, с. 181). Недостаток такого адаптера (переходника) состоит в отсутствии возможности ее использования для установки различных видов анкерной крепи. Такая насадка неэффективно выполняет свою функцию вследствие конструктивных недостатков,так как не обеспечивает полноту передачи нагрузки при установке анкера, а при высоких силовых сдвиговых нагрузках приводит к деформациям. Задачей изобретения является конструктивное изменение адаптера. Технический результат заключается в снижении трудоемкости работ за счет совмещения технологических операций. Задача достигается тем,что адаптер(переходник) для установки анкерной крепи,состоящий из насадки, имеющую внутреннюю полость с конической поверхностью и выступы треугольной формы отличающийся тем, что адаптер выполнен составным из переходника с шестиугольным гнездом и насадки цилиндрической формы, соединенной с ним через ее шестиугольную вкладную муфту и оснащенную с противоположного торца внутренней резьбовой поверхностью для соединения с резьбовой частью муфты устанавливаемого анкера, причем каждая, из составных частей адаптера, может использоваться отдельно друг от друга в зависимости от вида анкерной крепи. Изобретение поясняется чертежом. На фигуре 1 представлен общий вид предлагаемого изобретения- адаптера на фигуре 2 - переходник на фигуре 3 насадка. Составной адаптер 1 состоит из насадки цилиндрической формы 2 и переходника 3, который при отсоединении насадки может использоваться как самостоятельный адаптер для установки анкерной крепи. Насадка 2 снабжена резьбовой поверхностью 4 для соединения с резьбовой частью муфты анкера при его установке с элементами фиксации (гайка с прижимной пластиной) и шестиугольную вкладную муфту 5. Переходник 3 имеет шестиугольное гнездо 6, для установки,четкой фиксации и удержания от проворачивания насадки 2. Для обеспечения более свободного прохода стержня и хвостовика устанавливаемого анкера насадка 2 имеет внутреннюю полость 7,чтобы резьбовая часть адаптера свободно соединилась с муфтой анкера. Использование составного адаптера осуществляется следующим образом. В пробуренный в горном массиве шпур (скважину) вводят канатный анкер. На буровой установке производят замену буровой штанги на составной адаптер 1, соединяя по порядку переходник 3, а затем вставляя в шестиугольное гнездо 6 насадку 2. При закручивании резьбовая поверхность 4 составного адаптера 1 вступает в силовой контакт с резьбовой частью, находящейся на муфте устанавливаемого анкера. Для использования переходника 3 как отдельного адаптера насадка 2 свободно извлекается из переходника 3. Применение составного адаптера обеспечивает совмещение технологических операций, повышение скорости проведения выработки при креплении двумя видами анкерной крепи за счет уменьшения трудоемкости процессов производственного цикла. ФОРМУЛА ИЗОБРЕТЕНИЯ Адаптер для установки анкерной крепи,состоящий из насадки, имеющую внутреннюю полость с конической поверхностью и выступы треугольной формы отличающийся тем, что адаптер выполнен составным из переходника с шестиугольным гнездом и насадки цилиндрической формы, соединенной с ним через ее шестиугольную вкладную муфту и оснащенную с противоположного торца внутренней резьбовой поверхностью для соединения с резьбовой частью муфты устанавливаемого анкера, причем каждая, из составных частей адаптера, может использоваться отдельно друг от друга в зависимости от вида анкерной крепи.
