Грунтовка для покрытия

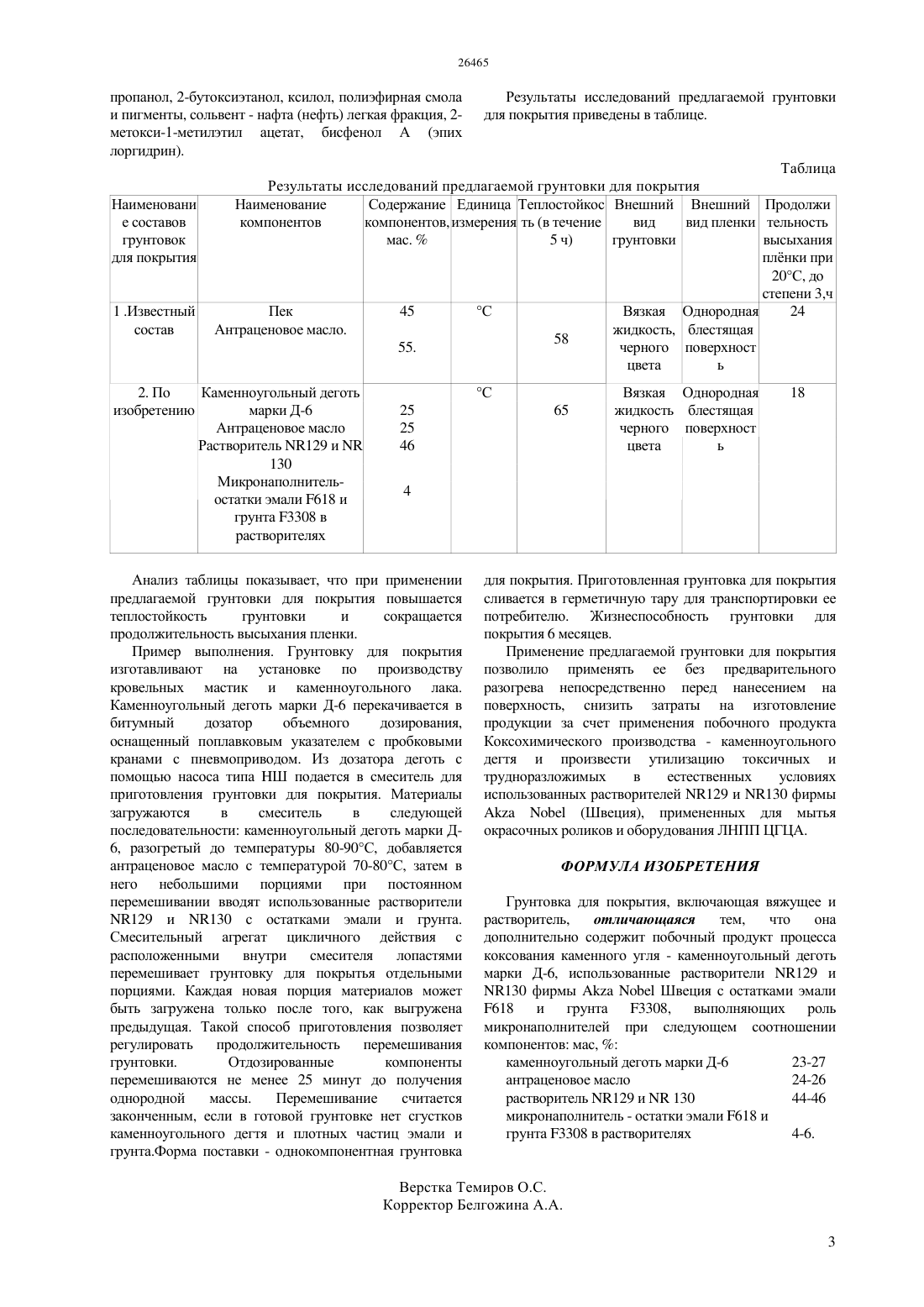

(51) 09 123/06 (2006.01) 09 127/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат достигается тем, что с целью улучшения технологических свойств грунтовка содержит каменноугольный деготь и использованные растворители 129 и 130 фирмы(Швеция) с остатками эмали 618 и грунта 3308. Состав предлагаемой грунтовки для покрытия,Каменноугольный деготь марки Д-6 23-27 Антраценовое масло 24-26 Растворитель 129 и 130 44-46 Микронаполнитель - остатки эмали 618 и грунта 3308 в растворителях 4-6 Применение предлагаемой грунтовки для покрытия позволило снизить затраты при нанесении защитных покрытий при устройстве кровель в подразделениях АО АрселорМиттал Темиртау и произвести утилизацию токсичных и трудноразложимых в естественных условиях растворителей.(72) Хицко Нина Леонидовна Садовский Валентин Георгиевич Донсков Валерий Александрович Левченко Сергей Петрович Фролова Наталья Алексеевна(73) Акционерное общество АрселорМиттал Темиртау(57) Изобретение относится к производству покрытий и может быть использовано при нанесении защитных атмосферостойких покрытий при устройстве кровель,ремонте и восстановлении гидроизоляции существующих конструкций зданий и сооружений. Изобретение относится к производству покрытий и может найти применение в строительстве, при ремонте и восстановлении гидроизоляции существующих конструкций зданий и сооружений, нанесении защитных атмосферостойких покрытий при устройстве кровель. Известна грунтовка для покрытия бетонных поверхностей, представляющая собой раствор битума марки БН 50/50 или БН 70/30 в бензине - растворителе в соотношении ( по массе) 25-75 для первого слоя.(Материалы для теплоизоляционных и гидроизоляционных работ, Попова В.В, Москва,Высшая школа, 1988 г., с. 139) Недостатком известной грунтовки является высокая стоимость компонентов и длительность процесса получения однородной структуры грунтовки. Известны составы для пропитывания бетона компаундами с реакционноспособными разбавителями(сверх 100) 1. (Гидроизоляция сооружений и зданий,Попченко С.Н, Ленинград, Стройиздат, 1981 г., с. 89) Недостатком известных составов СКп-100, ФКп-100 и ФКп-100 является сложность технологического процесса и оборудования, выделение токсичных паров расплавленного каменноугольного пека. Наиболее близким техническим решением к изобретению по технической сущности и достигаемому результату является грунтовка для покрытия,представляющая собой гидроизоляционный состав,включающийпо массе пек 45, антраценовое масло 55. (Кровельные материалы, Бурмистров Г.Н, Москва,Стройиздат, 1990 г., с.93) Недостатком известной грунтовки является сложность технологического процесса изготовления т.к. предусматривает необходимость предварительного расплавления пека и длительность процесса получения гомогенной структуры грунтовки. Предлагаемое изобретение направлено на устранение вышеуказанных недостатков и от его применения может быть получен следующий технический результат- Утилизация токсичных и трудноразложимых в естественных условиях использованных растворителей 129 и 130 фирмы(Швеция),примененных для мытья окрасочных роликов и оборудования ЛНПП ТТГЦА.- Применение каменноугольного дегтя - побочного продукта процесса коксования каменного угля в Коксохимическом производстве.- Снижение объемов производственных отходов ЦГЦА и Коксохимпроизводства для исключения вредного воздействия на окружающую среду т.к. вопрос организации производства с переработкой отходов является актуальным с экологической и экономической точек зрения. Предлагаемая грунтовка для покрытия представляет собой гидроизоляционный состав, распределяемый тонким слоем по поверхности защищаемой конструкции, например стяжки. Позволяет подготовить поверхности для нанесения мастик и обеспечить наджную защиту крыш зданий и сооружений от агрессивного воздействия окружающей среды. Материалы, используемые в заявленной грунтовке для покрытия- каменноугольный деготь марки Д-6- получение нового вида грунтовки для покрытия для повышения сцепления последующего слоя с основанием- применение грунтовки для покрытия в холодном виде т.е. без предварительного разогрева непосредственно перед нанесением на поверхность- утилизация использованных растворителей 129 и 130 фирмы(Швеция)- применение побочного продукта Коксохимического производства каменноугольного дегтя. Технический результат изобретения возникает при применении предлагаемой грунтовки для покрытия и заключается в том, что при введении использованных растворителей 129 и 130 фирмы(Швеция), примененных для мытья окрасочных роликов и оборудования ЛНПП ЦГЦА, в каменноугольный деготь с антраценовым маслом и интенсивном их перемешивании получается однородная структура грунтовки без посторонних примесей и сгустков. Применение в качестве технологических добавок,использованных растворителей 129 и 130, позволяет получать определенную рабочую вязкость грунтовки для покрытия равномерно распределяемую тонким слоем по поверхности защищаемой конструкции. Имеющиеся в составе растворителей остатки эмали 618 и грунта 3308 позволяют заполнять поры и дефекты, а также повышают сцепление последующего слоя с основанием. Грунтовка для покрытия легко наносится кистью, валиком или методами пневматического распыления при температуре 10 С и выше. Технический результат достигается тем, что с целью получения гидроизоляционного покрытия данная грунтовка содержит использованные растворители 129 и 130 фирмы(Швеция) с остатками эмали 618 и грунта 3308, выполняющих роль микронаполнителей и побочный продукт процесса коксования каменного угля - каменноугольный деготь марки Д-6. Состав предлагаемой грунтовки для покрытия,- Каменноугольный деготь марки Д-6 23-27- Микронаполнитель - остатки эмали 618 и грунта 3308 в растворителях 4-6 В состав микронаполнителя из остатков эмали 618 и грунта 3308 в растворителях входят тяжелый ароматический растворитель нафта, 1 - метокси-2 26465 Наименовани е составов грунтовок для покрытия Результаты исследований предлагаемой грунтовки для покрытия приведены в таблице. Таблица Результаты исследований предлагаемой грунтовки для покрытия Наименование Содержание Единица Теплостойкос Внешний Внешний Продолжи компонентов компонентов, измерения ть (в течение вид вид пленки тельность мас.5 ч) грунтовки высыхания плнки при 20 С, до степени 3,ч Пек 45 С Вязкая Однородная 24 Антраценовое масло. жидкость, блестящая 58 55. черного поверхност цвета ь 2. По Каменноугольный деготь изобретению марки Д-6 Антраценовое масло Растворитель 129 и 130 Микронаполнительостатки эмали 618 и грунта 3308 в растворителях Вязкая Однородная жидкость блестящая черного поверхност цвета ь Анализ таблицы показывает, что при применении предлагаемой грунтовки для покрытия повышается теплостойкость грунтовки и сокращается продолжительность высыхания пленки. Пример выполнения. Грунтовку для покрытия изготавливают на установке по производству кровельных мастик и каменноугольного лака. Каменноугольный деготь марки Д-6 перекачивается в битумный дозатор объемного дозирования,оснащенный поплавковым указателем с пробковыми кранами с пневмоприводом. Из дозатора деготь с помощью насоса типа Ш подается в смеситель для приготовления грунтовки для покрытия. Материалы загружаются в смеситель в следующей последовательности каменноугольный деготь марки Д 6, разогретый до температуры 80-90 С, добавляется антраценовое масло с температурой 70-80 С, затем в него небольшими порциями при постоянном перемешивании вводят использованные растворители 129 и 130 с остатками эмали и грунта. Смесительный агрегат цикличного действия с расположенными внутри смесителя лопастями перемешивает грунтовку для покрытья отдельными порциями. Каждая новая порция материалов может быть загружена только после того, как выгружена предыдущая. Такой способ приготовления позволяет регулировать продолжительность перемешивания грунтовки. Отдозированные компоненты перемешиваются не менее 25 минут до получения однородной массы. Перемешивание считается законченным, если в готовой грунтовке нет сгустков каменноугольного дегтя и плотных частиц эмали и грунта.Форма поставки - однокомпонентная грунтовка для покрытия. Приготовленная грунтовка для покрытия сливается в герметичную тару для транспортировки ее потребителю. Жизнеспособность грунтовки для покрытия 6 месяцев. Применение предлагаемой грунтовки для покрытия позволило применять ее без предварительного разогрева непосредственно перед нанесением на поверхность, снизить затраты на изготовление продукции за счет применения побочного продукта Коксохимического производства - каменноугольного дегтя и произвести утилизацию токсичных и трудноразложимых в естественных условиях использованных растворителей 129 и 130 фирмы(Швеция), примененных для мытья окрасочных роликов и оборудования ЛНПП ЦГЦА. ФОРМУЛА ИЗОБРЕТЕНИЯ Грунтовка для покрытия, включающая вяжущее и растворитель,отличающаяся тем,что она дополнительно содержит побочный продукт процесса коксования каменного угля - каменноугольный деготь марки Д-6, использованные растворители 129 и 130 фирмыШвеция с остатками эмали 618 и грунта 3308, выполняющих роль микронаполнителей при следующем соотношении компонентов мас,каменноугольный деготь марки Д-6 23-27 антраценовое масло 24-26 растворитель 129 и 130 44-46 микронаполнитель - остатки эмали 618 и грунта 3308 в растворителях 4-6.
