Регулятор расхода воздуха

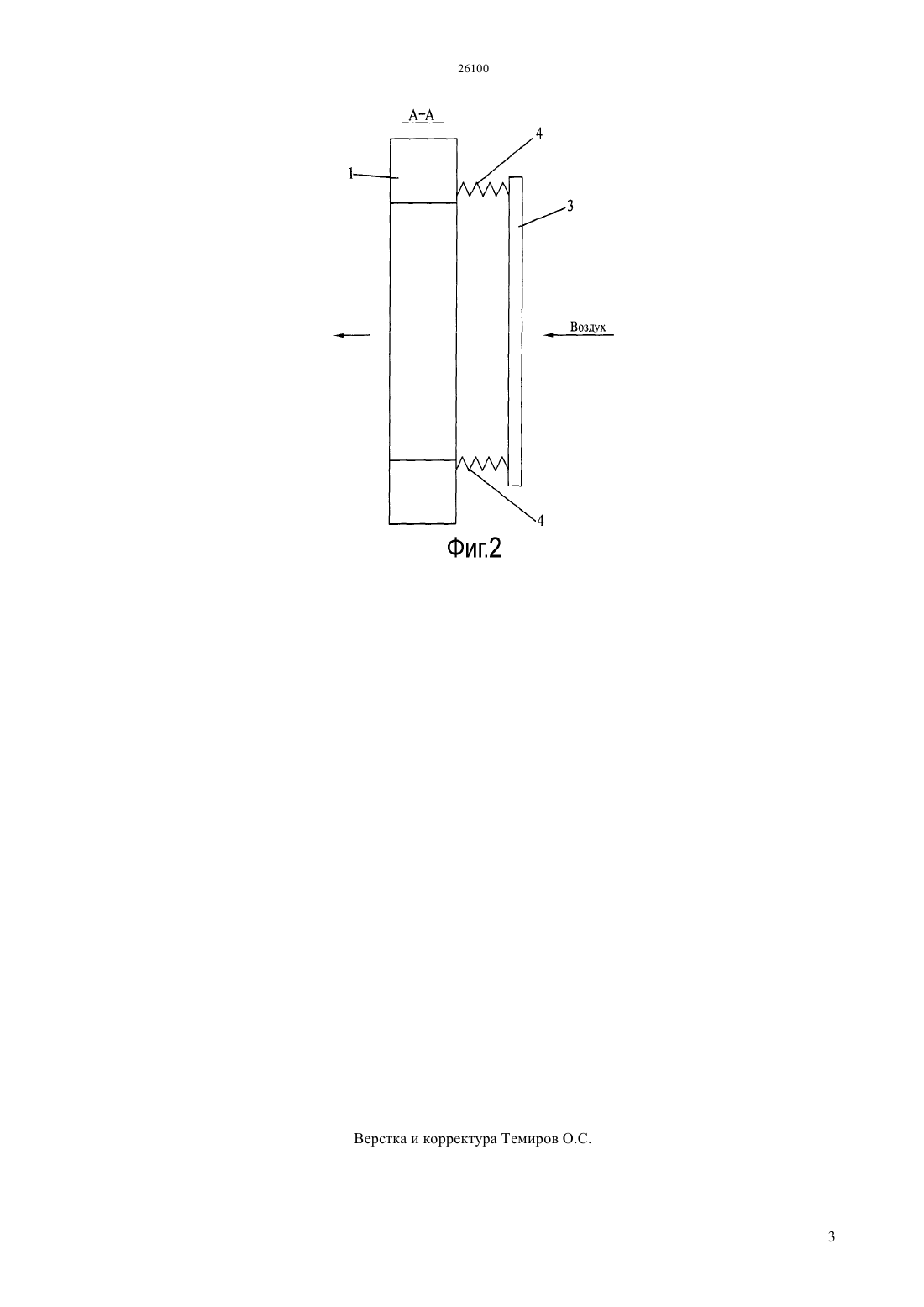

(51) 21 1/10 (2011.01) 21 1/14 (2011.01) 03 11/06 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к горной промышленности для поддержания заданного расхода воздуха в отдельных ветвях вентиляционной сети подземных рудников. В основу изобретения положена задача упрощения конструкции регулятора за счет использования энергии движущегося вентиляционного потока воздуха. Поставленная задача решается тем, что в регуляторе расхода воздуха, включающем раму с вентиляционным окном и штору, перекрывающую сечение вентиляционного окна,согласно изобретению, штора выполнена жесткой и соединена с рамой регулятора посредством съемных пружин с возможностью перемещения вдоль оси пружин.(72) Стрельчук Николай Сергеевич Сарсекенова Зоя Киналдиновна Ковтун Елена Николаевна(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(56) Авторское свидетельство СССР 960447,МПК 21 1/14, 23.09.82 Изобретение относится к горной промышленности, а именно к устройствам для регулирования и распределения воздушных потоков и предназначено преимущественно для использования на подземных рудниках, имеющих развитую вентиляционную сеть,с целью поддержания заданного расхода воздуха в отдельных ветвях вентиляционной сети. Известен регулятор расхода воздуха,включающий раму с вентиляционным окном,барабан с гибкой шторой, электродвигатель,редуктор и дополнительный барабан (Авт. свид. СССР 960447 М. Кл 3., Е 21, 1/14, опуб. в БИ 35 от 23.09.82). Основным недостатком известного регулятора расхода воздуха является сложность конструкции из-за использования электродвигателя в качестве привода регулирующего органа (шторы). В основу изобретения положена задача упрощения конструкции регулятора за счет использования энергии движущегося вентиляционного потока воздуха. Поставленная задача решается тем, что в регуляторе расхода воздуха, включающем раму с вентиляционным окном и штору, перекрывающую сечение вентиляционного окна,согласно изобретению, штора выполнена жесткой и соединена с рамой регулятора посредством съемных пружин с возможностью перемещения вдоль оси пружин. Соединение жесткой шторы с рамой регулятора посредством съемных пружин с возможностью перемещения вдоль них позволяет также в качестве привода использовать энергию вентиляционного потока воздуха и таким образом упростить конструкцию. Это позволяет повысить точность поддержания заданной производительности и расширить диапазон регулирования. На фиг.1 изображен регулятор расхода воздуха,на фиг.2 - разрез А-А фиг.1. Регулятор расхода воздуха содержит раму 1 с вентиляционным окном 2, жесткую штору 3,перекрывающую сечение вентиляционного окна 2. Жесткая штора 3 соединена с рамой 1 в регулятора посредством съемных пружин 4. Регулятор работает следующим образом. Регулятор устанавливается на исходящей струе в вентиляционной перемычке, возведенной в горной выработке (на фиг.1 и 2 не показана). При движении воздуха по горной выработке энергия вентиляционного потока оказывает давление на жесткую штору 3, которая в свою очередь передает давление на съемные пружины 4 (рассчитанные на поддержание пропуска заданного количества воздуха при перепадах давления в расчетных пределах),которые деформируются до уравновешивания моментов сил на пружинах 4 и шторе 3. При этом жесткая штора 3 перемещается вдоль оси пружин 4, уменьшая или увеличивая пропускную площадь вентиляционного окна 2 в зависимости от количества и энергии движущегося вентиляционного потока, сохраняя расход воздуха через регулятор в заданном количестве. Предлагаемый регулятор может найти широкое применение в горной промышленности. ФОРМУЛА ИЗОБРЕТЕНИЯ Регулятор расхода воздуха, включающий раму с вентиляционным окном и штору, перекрывающую сечение вентиляционного окна, отличающийся тем, что штора выполнена жесткой и соединена с рамой регулятора посредством съемных пружин с возможностью перемещения вдоль оси пружин.
