Секция механизированной крепи

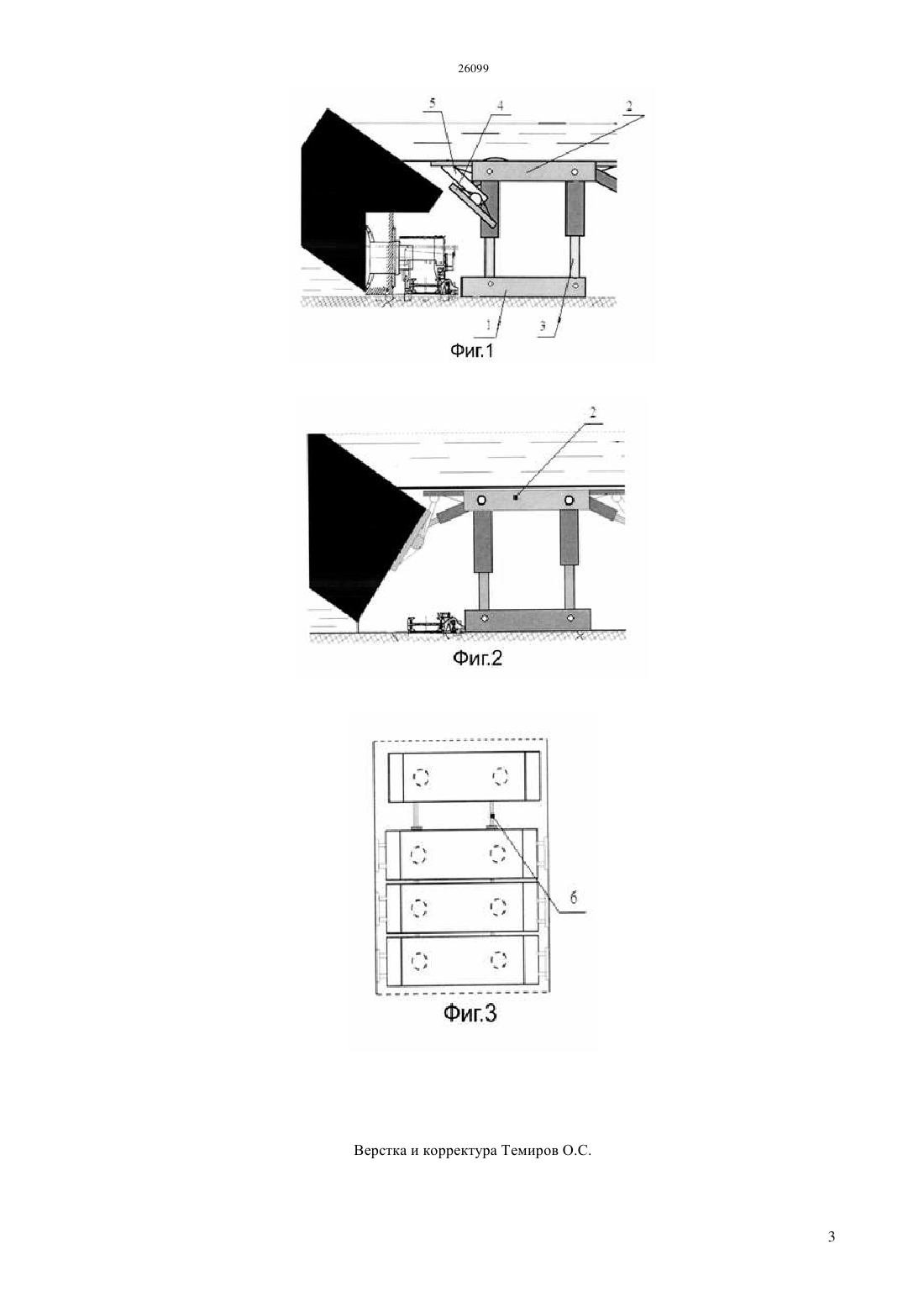

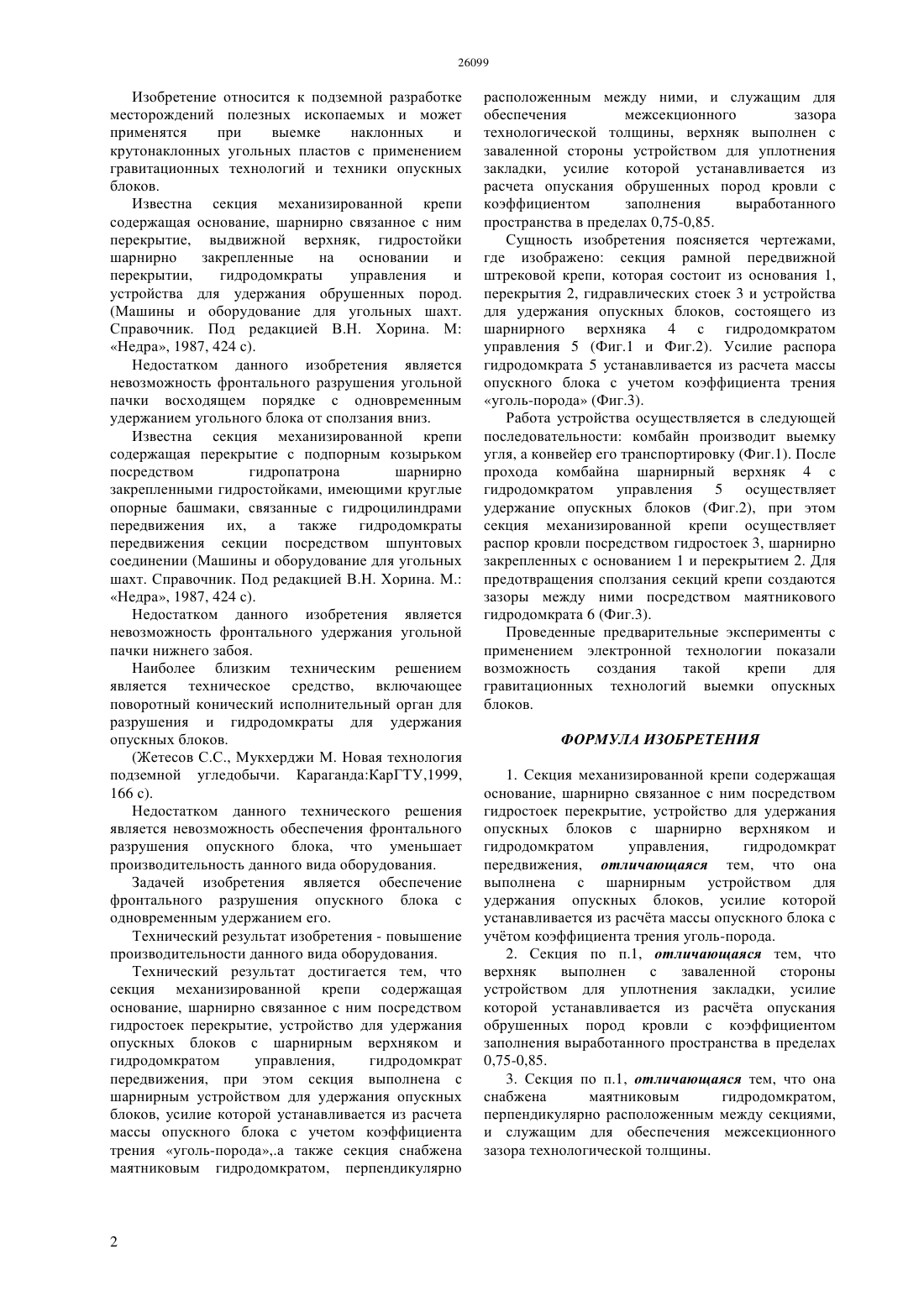

(51) 21 23/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ гидростоек перекрытие, устройство для удержания опускных блоков с шарнирным верхняком и гидродомкратом управления,гидродомкрат передвижения, отличающаяся тем, что она выполнена с шарнирным устройством для удержания опускных блоков, усилие которой устанавливается из расчета массы опускного блока с учетом коэффициента трения уголь-порода. 2. Секция по п. 1, отличающаяся тем, что верхняк выполнен с заваленной стороны устройством для уплотнения закладки, усилие которой устанавливается из расчета опускания обрушенных пород кровли с коэффициентом заполнения выработанного пространства в пределах 0,75-0,85. 3. Секция п о п .1, отличающаяся тем, что она снабжена маятниковым гидродомкратом,перпендикулярно расположенным между ними, и служащим для обеспечения межсекционного зазора технологической толщины. Технический результат изобретения - повышение производительности данного вида оборудования. Предлагаемое техническое решение обеспечивает фронтальное разрушение опускного блока с одновременным удержанием его по мере технологической необходимости.(72) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна Бейсембаев Каким Манапович Шарая Ольга Александровна Муравьев Олег Павлович Малыбаев Нурлан Сакенович Абдугалиева Гульнур Баймурзаевна Юрченко Василий Викторович Виноградов Роман Сергеевич(56) Жетесов С.С., Мукхерджи М. Новая технология подземной угледобычи. КарагандаКарГТУ,1999, 166 с(57) Изобретение относится к подземной разработке месторождений полезных ископаемых и может применятся при выемке наклонных и крутонаклонных угольных пластов с применением гравитационных технологий и техники опускных блоков. Задачей изобретения является обеспечение фронтального разрушения опускного блока с одновременным удержанием его. Технический результат изобретения - повышение производительности данного вида оборудования. 1. Секция механизированной крепи содержащая основание, шарнирно связанное с ним посредством Изобретение относится к подземной разработке месторождений полезных ископаемых и может применятся при выемке наклонных и крутонаклонных угольных пластов с применением гравитационных технологий и техники опускных блоков. Известна секция механизированной крепи содержащая основание, шарнирно связанное с ним перекрытие, выдвижной верхняк, гидростойки шарнирно закрепленные на основании и перекрытии,гидродомкраты управления и устройства для удержания обрушенных пород.(Машины и оборудование для угольных шахт. Справочник. Под редакцией В.Н. Хорина. М Недра, 1987, 424 с). Недостатком данного изобретения является невозможность фронтального разрушения угольной пачки восходящем порядке с одновременным удержанием угольного блока от сползания вниз. Известна секция механизированной крепи содержащая перекрытие с подпорным козырьком посредством гидропатрона шарнирно закрепленными гидростойками, имеющими круглые опорные башмаки, связанные с гидроцилиндрами передвижения их, а также гидродомкраты передвижения секции посредством шпунтовых соединении (Машины и оборудование для угольных шахт. Справочник. Под редакцией В.Н. Хорина. М. Недра, 1987, 424 с). Недостатком данного изобретения является невозможность фронтального удержания угольной пачки нижнего забоя. Наиболее близким техническим решением является техническое средство, включающее поворотный конический исполнительный орган для разрушения и гидродомкраты для удержания опускных блоков.(Жетесов С.С., Мукхерджи М. Новая технология подземной угледобычи. КарагандаКарГТУ,1999,166 с). Недостатком данного технического решения является невозможность обеспечения фронтального разрушения опускного блока, что уменьшает производительность данного вида оборудования. Задачей изобретения является обеспечение фронтального разрушения опускного блока с одновременным удержанием его. Технический результат изобретения - повышение производительности данного вида оборудования. Технический результат достигается тем, что секция механизированной крепи содержащая основание, шарнирно связанное с ним посредством гидростоек перекрытие, устройство для удержания опускных блоков с шарнирным верхняком и гидродомкратом управления,гидродомкрат передвижения, при этом секция выполнена с шарнирным устройством для удержания опускных блоков, усилие которой устанавливается из расчета массы опускного блока с учетом коэффициента трения уголь-порода,.а также секция снабжена маятниковым гидродомкратом, перпендикулярно расположенным между ними, и служащим для обеспечения межсекционного зазора технологической толщины, верхняк выполнен с заваленной стороны устройством для уплотнения закладки, усилие которой устанавливается из расчета опускания обрушенных пород кровли с коэффициентом заполнения выработанного пространства в пределах 0,75-0,85. Сущность изобретения поясняется чертежами,где изображено секция рамной передвижной штрековой крепи, которая состоит из основания 1,перекрытия 2, гидравлических стоек 3 и устройства для удержания опускных блоков, состоящего из шарнирного верхняка 4 с гидродомкратом управления 5 (Фиг.1 и Фиг.2). Усилие распора гидродомкрата 5 устанавливается из расчета массы опускного блока с учетом коэффициента трения уголь-порода (Фиг.3). Работа устройства осуществляется в следующей последовательности комбайн производит выемку угля, а конвейер его транспортировку (Фиг.1). После прохода комбайна шарнирный верхняк 4 с гидродомкратом управления 5 осуществляет удержание опускных блоков (Фиг.2), при этом секция механизированной крепи осуществляет распор кровли посредством гидростоек 3, шарнирно закрепленных с основанием 1 и перекрытием 2. Для предотвращения сползания секций крепи создаются зазоры между ними посредством маятникового гидродомкрата 6 (Фиг.3). Проведенные предварительные эксперименты с применением электронной технологии показали возможность создания такой крепи для гравитационных технологий выемки опускных блоков. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Секция механизированной крепи содержащая основание, шарнирно связанное с ним посредством гидростоек перекрытие, устройство для удержания опускных блоков с шарнирно верхняком и гидродомкратом управления,гидродомкрат передвижения, отличающаяся тем, что она выполнена с шарнирным устройством для удержания опускных блоков, усилие которой устанавливается из расчта массы опускного блока с учтом коэффициента трения уголь-порода. 2. Секция по п.1, отличающаяся тем, что верхняк выполнен с заваленной стороны устройством для уплотнения закладки, усилие которой устанавливается из расчта опускания обрушенных пород кровли с коэффициентом заполнения выработанного пространства в пределах 0,75-0,85. 3. Секция по п.1, отличающаяся тем, что она снабжена маятниковым гидродомкратом,перпендикулярно расположенным между секциями,и служащим для обеспечения межсекционного зазора технологической толщины.
